| उत्पत्ति के प्लेस: | शीआन शानक्सी चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | एक्सएचटीएक्स206 |

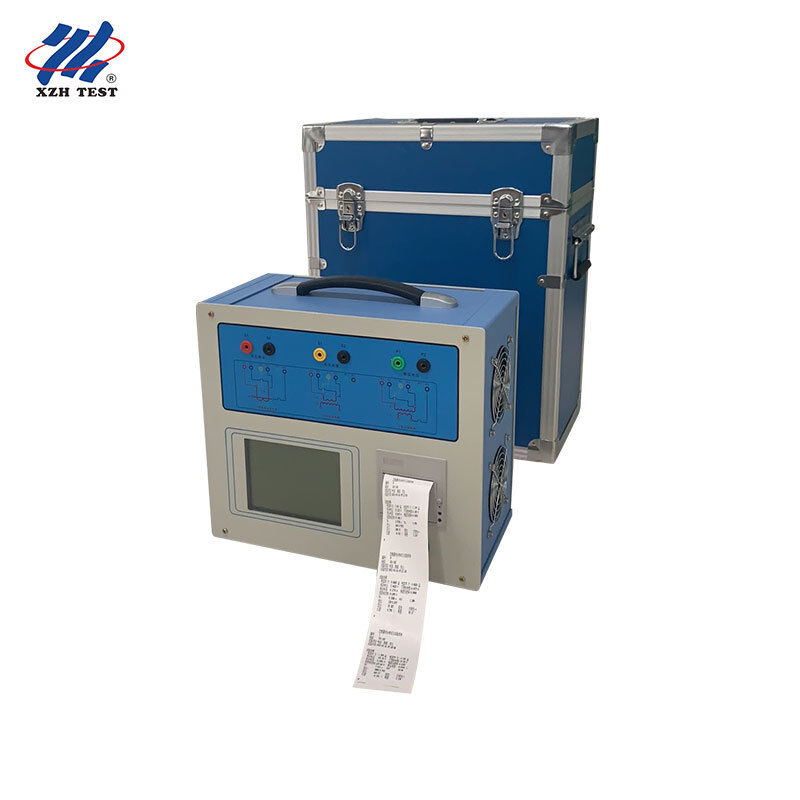

XHTX206 सीटी पीटी टेस्टर पावर उद्योग के लिए एक व्यापक ट्रांसफार्मर कैरेक्टरिस्टिक एनालाइज़र है, जो एक उच्च-प्रदर्शन डीएसपी और एफपीजीए प्लेटफॉर्म पर उन्नत आवृत्ति रूपांतरण परीक्षण तकनीक के साथ बनाया गया है। यह प्रोटेक्शन-क्लास, मीटरिंग-क्लास और टीपी-क्लास करंट ट्रांसफार्मर के लिए एक्साइटेशन (वोल्ट-एम्पीयर) कैरेक्टरिस्टिक्स, ट्रांसफॉर्मेशन रेशियो, पोलरिटी, सेकेंडरी वाइंडिंग रेजिस्टेंस, सेकेंडरी लोड, रेशियो एरर और एंगल एरर टेस्टिंग को कवर करता है, और पीटी इलेक्ट्रोमैग्नेटिक यूनिट्स के लिए एक्साइटेशन कैरेक्टरिस्टिक्स, ट्रांसफॉर्मेशन रेशियो, पोलरिटी, सेकेंडरी वाइंडिंग रेजिस्टेंस और रेशियो एरर टेस्टिंग का समर्थन करता है। व्यापक बाजार अनुसंधान और सैद्धांतिक अध्ययन के माध्यम से विकसित एक नई पीढ़ी के उपकरण के रूप में, यह वेरिएबल-रेशियो ट्रांसफार्मर, स्टेप-अप ट्रांसफार्मर और करंट बूस्टर के पारंपरिक संयोजन को प्रतिस्थापित करता है, जो पेशेवर ट्रांसफार्मर सत्यापन के लिए उच्च स्वचालन, बेहतर स्थिरता और परीक्षण दक्षता में काफी सुधार प्रदान करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| परीक्षण वस्तुएं | सीटी (प्रोटेक्शन / मीटरिंग / टीपी क्लास), पीटी इलेक्ट्रोमैग्नेटिक यूनिट्स |
| आउटपुट | 0~180Vrms, 12Arms, 36A (पीक) |
| वोल्टेज सटीकता | ±0.2% |
| सीटी रेशियो रेंज | 1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%)पीटी रेशियो रेंज1~35000फेज मापन |
| सटीकता ±5मिनट, रिज़ॉल्यूशन 0.5मिनट | सेकेंडरी वाइंडिंग रेजिस्टेंस |
| 0~600Ω, <0.5% ±2mΩ | एसी बर्डन मापन |
| सेकेंडरी बर्डन | पावर सप्लाईAC220V ±10%, 50Hz |
| कार्य वातावरण | -10~50°C, आर्द्रता ≤90%आयाम / वजन |
| 365×290×153mm / <10kg | मुख्य विशेषताएं |
| ±0.1% के भीतर रेशियो एरर और ±5मिनट के भीतर एंगल एरर 0.2S क्लास करंट ट्रांसफार्मर के फील्ड टेस्टिंग को सक्षम करते हैं। | आवृत्ति रूपांतरण विधि केवल 180Vrms आउटपुट और 12Arms (36A पीक) करंट का उपयोग करके 60kV तक के सीटी इन्फ्लेक्शन पॉइंट को संभालती है। |
| मानक सीटी, बूस्टर, लोड बॉक्स, वोल्टेज रेगुलेटर या भारी करंट केबल के बिना ऑन-साइट सत्यापन, परीक्षण कार्यभार को नाटकीय रूप से कम करता है। | स्वचालित रूप से इन्फ्लेक्शन पॉइंट वोल्टेज/करंट, 10% (5%) एरर कर्व्स, एक्यूरेसी लिमिट फैक्टर (ALF), इंस्ट्रूमेंट सिक्योरिटी फैक्टर (FS), सेकेंडरी टाइम कांस्टेंट (Ts) और रेमनेंस कोएफ़िशिएंट (Kr) प्राप्त करता है।एकल वायरिंग स्कीम के साथ सीटी डीसी रेजिस्टेंस, एक्साइटेशन, रेशियो और पोलरिटी का वन-की टेस्टिंग, GB1208 (IEC60044-1), GB16847 (IEC60044-6) और GB1207 मानकों का अनुपालन करता है। |
एक्साइटेशन कैरेक्टरिस्टिक्स
| ट्रांसफॉर्मेशन रेशियो और पोलरिटी | वन-की ऑपरेशन के साथ सीटी/पीटी रेशियो सटीकता और वाइंडिंग पोलरिटी की जांच करता है |
|---|---|
| सेकेंडरी बर्डन | <0.5% ±0.02VA सटीकता के साथ 1000VA तक एसी बर्डन मापता है |
| रेशियो एरर और एंगल एरर | ±0.1% के भीतर रेशियो एरर और ±5मिनट के भीतर एंगल एरर की गणना करता है |
| थ्रू-फ्लो टेस्ट | वैकल्पिक बूस्टर के साथ, ऑन-साइट थ्रू-फ्लो टेस्टिंग के लिए 180A तक आउटपुट करता है |
| मानक अनुपालन और परीक्षण सिद्धांत | XHTX206 एक्साइटेशन कैरेक्टरिस्टिक टेस्टिंग के लिए लो-फ्रीक्वेंसी मेथड टेस्ट सिद्धांत का पालन करता है, जो मापन सटीकता को बनाए रखते हुए आवश्यक परीक्षण वोल्टेज और करंट को काफी कम करता है। उपकरण प्रोटेक्शन-क्लास करंट ट्रांसफार्मर के प्रदर्शन का मूल्यांकन करने के लिए 10% एरर कर्व गणना विधि भी लागू करता है, जिससे इंजीनियरों को यह सत्यापित करने में मदद मिलती है कि फॉल्ट की स्थिति में प्रोटेक्शन डिवाइस सही ढंग से काम करेंगे। सभी परीक्षण GB1208 (IEC60044-1), GB16847 (IEC60044-6) और GB1207 मानकों का अनुपालन करते हैं, और उपकरण ट्रांसफार्मर के प्रकार और क्लास के अनुसार उपयुक्त मानक का स्वचालित रूप से चयन करता है, जिससे लगातार, दोहराए जाने योग्य परिणाम सुनिश्चित होते हैं जो दुनिया भर में यूटिलिटीज और तीसरे पक्ष की प्रयोगशालाओं द्वारा स्वीकार किए जाते हैं।बुशिंग-टाइप, वाउंड-टाइप और विंडो-टाइप करंट ट्रांसफार्मर सहित विभिन्न सीटी संरचनाओं के लिए, मैनुअल के परिशिष्ट में विस्तृत चार-टर्मिनल वायरिंग आरेख प्रदान किए गए हैं, जो हर कॉन्फ़िगरेशन में सटीक माप के लिए सही कनेक्शन की गारंटी देते हैं। उपकरण का सेल्फ-टेस्ट फ़ंक्शन परीक्षण से पहले आंतरिक सर्किट और मापन चैनलों को सत्यापित करता है, जबकि थ्रू-फ्लो टेस्ट फ़ंक्शन संपूर्ण करंट लूप को मान्य करता है, जिससे XHTX206 ट्रांसफार्मर परीक्षण पेशेवरों के लिए एक पूर्ण सत्यापन समाधान बन जाता है। |
| अक्सर पूछे जाने वाले प्रश्न | Q1: XHTX206 सीटी पीटी टेस्टर किसके लिए डिज़ाइन किया गया है? |
| यह पावर मीटरिंग और कैलिब्रेशन सेंटरों, पावर प्लांट इलेक्ट्रिकल टेस्ट टीमों, रेलवे, पेट्रोकेमिकल और खनन उद्योगों में इलेक्ट्रिकल टेस्ट क्रू, विश्वविद्यालय इलेक्ट्रिकल इंजीनियरिंग प्रयोगशालाओं, और तीसरे पक्ष के पावर टेस्टिंग और प्रमाणन संगठनों के लिए डिज़ाइन किया गया है। | Q2: यह किन ट्रांसफार्मर प्रकारों का परीक्षण कर सकता है? |
Q3: फ्रीक्वेंसी कन्वर्जन टेस्टिंग फील्ड वर्क को कैसे लाभ पहुंचाती है?
यह केवल 180Vrms आउटपुट और 12Arms करंट के साथ पूर्ण एक्साइटेशन कैरेक्टरिस्टिक और 10% एरर कर्व्स उत्पन्न करता है, जबकि 60kV तक के इन्फ्लेक्शन पॉइंट वाले सीटी को संभालता है, जिससे भारी हाई-वोल्टेज बूस्टर और बड़े करंट स्रोतों की आवश्यकता समाप्त हो जाती है।
