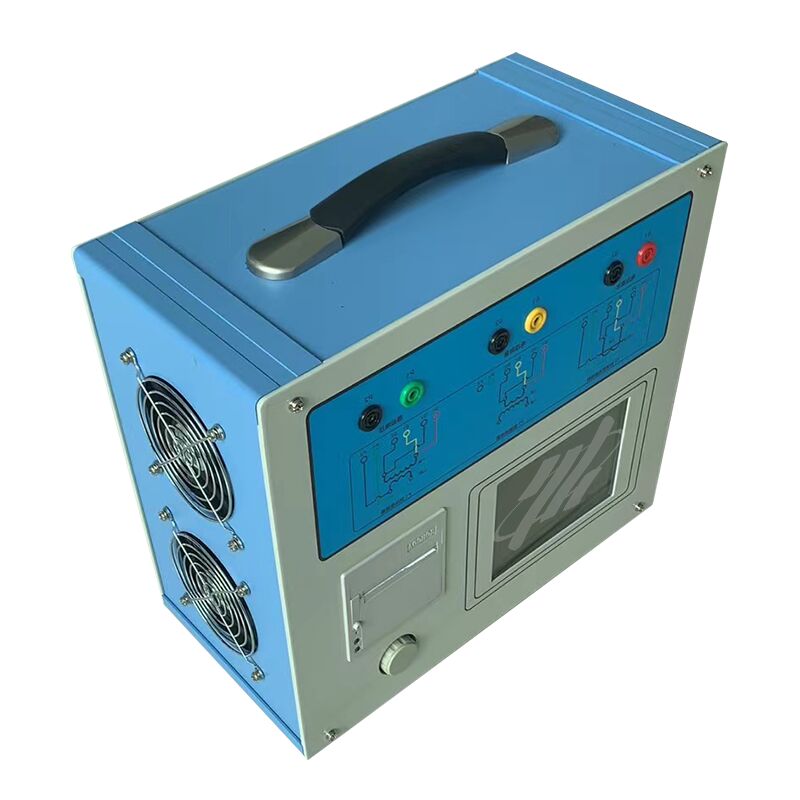

XHTX206 ट्रांसफॉर्मर व्यापक विशेषता परीक्षक एक बहुमुखी उपकरण है जो विभिन्न सीटी (सुरक्षा - वर्ग, मापन - वर्ग, टीपी - वर्ग सहित) की सभी परीक्षण आवश्यकताओं को पूरा करता है - उत्तेजना (वोल्ट - एम्पीयर) विशेषताओं, रूपांतरण अनुपात, ध्रुवता, द्वितीयक वाइंडिंग प्रतिरोध, द्वितीयक भार, अनुपात त्रुटि, और कोण त्रुटि को कवर करता है। यह सभी पीटी प्रकार की विद्युत चुम्बकीय इकाइयों के लिए उत्तेजना विशेषताओं, रूपांतरण अनुपात, ध्रुवता, द्वितीयक वाइंडिंग प्रतिरोध और अनुपात त्रुटि के परीक्षण का भी समर्थन करता है।
आवृत्ति रूपांतरण परीक्षण तकनीक विशेषता और त्रुटि वक्रों के सटीक माप को सक्षम करती है, जिसमें अधिकतम वक्र बिंदु वोल्टेज 60kV है।
स्वचालित रूप से वक्र बिंदु वोल्टेज/करंट, त्रुटि वक्र और सभी महत्वपूर्ण परीक्षण मापदंडों की गणना और प्रस्तुत करता है।
पैरामीटर सेटअप और वायरिंग मार्गदर्शन के लिए गतिशील इंटरफेस, परिचालन भ्रम को समाप्त करते हैं।
रोटरी फोटोइलेक्ट्रिक माउस नियंत्रण परेशानी मुक्त, कुशल संचालन सुनिश्चित करता है।
तकनीकी पैरामीटर
☆ आउटपुट: 0–180Vrms, 12Arms, 36A (पीक) ±0.2%
☆ माप: रूपांतरण अनुपात: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%
प्रतिरोध: 0–600Ω ±(0.5%R+2mΩ)
चरण: रिज़ॉल्यूशन 0.5min ±5min
भार: 0–1000VA ±(0.5%R+0.02VA)
☆ बिजली आपूर्ति: AC220V±10%, 50Hz
