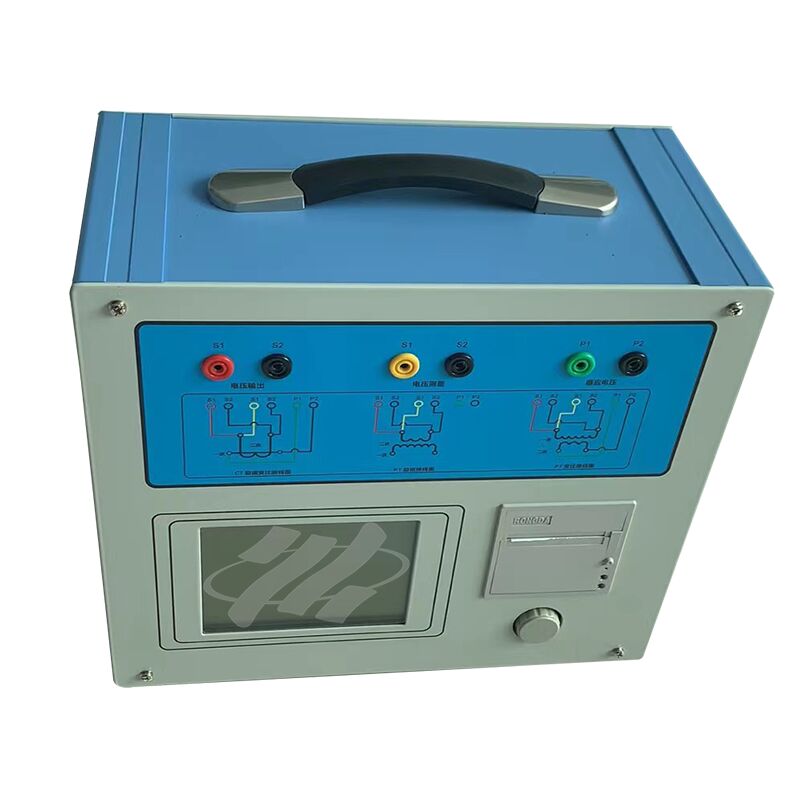

एक्सएचटीएक्स206 ट्रांसफार्मर व्यापक विशेषता परीक्षक को विभिन्न प्रकार के करंट ट्रांसफार्मर (सीटी) पर परीक्षणों की एक पूरी श्रृंखला करने के लिए डिज़ाइन किया गया है, जिसमें सुरक्षा - वर्ग, मीटरिंग - वर्ग शामिल हैं,और टीपी वर्ग के मॉडल. इसके परीक्षण के दायरे में उत्तेजना विशेषताओं (जो वोल्ट-एम्पियर विशेषताओं के रूप में भी जाना जाता है), परिवर्तन अनुपात, ध्रुवीयता, माध्यमिक घुमावदार प्रतिरोध, माध्यमिक भार,अनुपात त्रुटि, और कोण त्रुटि. इसके अतिरिक्त इस परीक्षक उत्तेजना विशेषताओं, परिवर्तन अनुपात, ध्रुवीयता, माध्यमिक घुमावदार प्रतिरोध,और सभी प्रकार के संभावित ट्रांसफार्मर (पीटी) की विद्युत चुम्बकीय इकाइयों के अनुपात त्रुटि.
विशेषता वक्रों और त्रुटि वक्रों का परीक्षण करने के लिए आवृत्ति रूपांतरण पद्धति को अपनाता है, जिसमें झुकने बिंदु वोल्टेज 60kV तक पहुंचता है।
स्वचालित रूप से प्रमुख डेटा जैसे कि झुकाव बिंदु वोल्टेज/वर्तमान, त्रुटि वक्र और विभिन्न परीक्षण मापदंडों को आउटपुट करता है।
सुविधाजनक संचालन के लिए पैरामीटर सेटिंग्स का गतिशील प्रदर्शन और सहायक वायरिंग आरेखों का वास्तविक समय प्रदर्शन प्रदान करता है।
सरल, तेज और उपयोगकर्ता के अनुकूल संचालन के लिए एक घूर्णी फोटोइलेक्ट्रिक माउस से लैस।
तकनीकी मापदंड
आउटपुटः 0~180Vrms, 12Arms, 36A (पीक) ±0.2%
मापनः परिवर्तन
अनुपातः 0 ₹2000 ±0.1%; 2000 ₹5000 ±0.2%; 5000 ₹35000 ±0.5%, प्रतिरोधः 0 ₹600Ω ±(0.5%R+2mΩ),
चरणः रिज़ॉल्यूशन 0.5 मिनट ± 5 मिनट, लोडः 0 ₹1000VA ± ((0.5%R+0.02VA)
बिजली की आपूर्तिः AC220V±10%, 50Hz
