| उत्पत्ति के प्लेस: | शीआन शानक्सी |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO |
| मॉडल संख्या: | XHHV515-12L |
के लिए डिज़ाइन किया गया: एलवी/एमवी केबल फॉल्ट सर्विस तकनीशियन, यूटिलिटी डिस्ट्रीब्यूशन मेंटेनेंस क्रू, इलेक्ट्रिकल टेस्टिंग सर्विस प्रोवाइडर
मुख्य मूल्य: 12μF बिल्ट-इन कैपेसिटर के साथ कॉम्पैक्ट पुल-रॉड टाइप डीसी इम्पल्स जनरेटर जो 0-864J एडजस्टेबल डिस्चार्ज एनर्जी प्रदान करता है — 12kV और उससे कम पावर केबल पर नियमित फॉल्ट डिटेक्शन के लिए पोर्टेबल, ग्रैब-एंड-गो सॉल्यूशन जिसमें डुअल-मोड आउटपुट (इम्पल्स डिस्चार्ज + डीसी विदस्टैंड वोल्टेज) है।

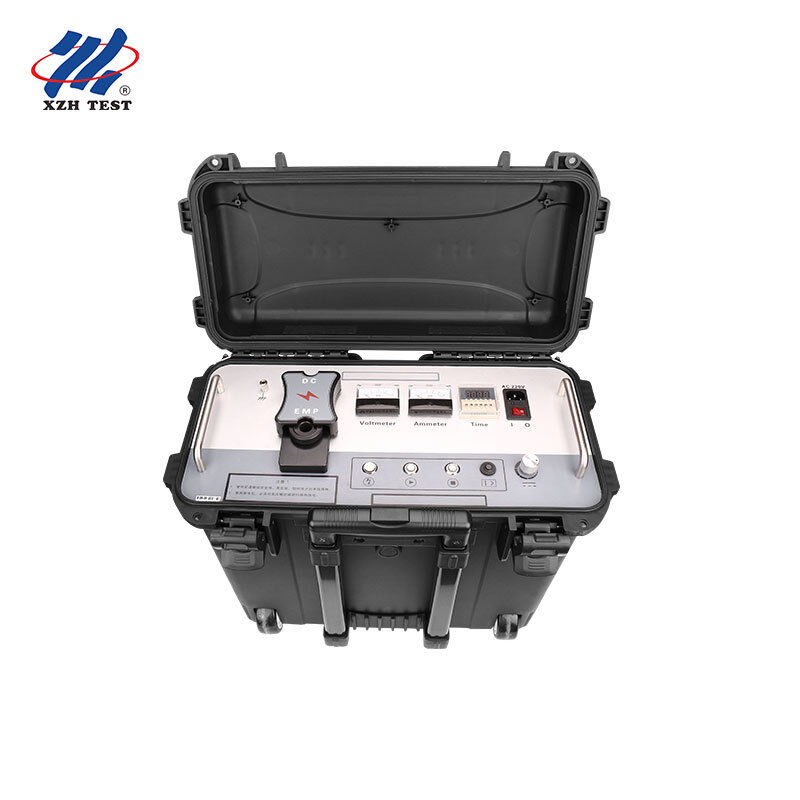

XHHV515-12L उन फील्ड तकनीशियनों के लिए इंजीनियर किया गया है जिन्हें एक कॉम्पैक्ट, हल्के, सिंगल-ऑपरेटर पोर्टेबल इम्पल्स स्रोत की आवश्यकता होती है जो रोजमर्रा के एलवी और एमवी केबल फॉल्ट लोकेशन के काम के लिए हो। इसका पुल-रॉड चेसिस डिज़ाइन परिवहन में आसानी और तेजी से तैनाती को प्राथमिकता देता है — उन यूटिलिटी क्रू के लिए आदर्श है जो दिन में कई फॉल्ट कॉलआउट का जवाब देते हैं और शहरी वितरण नेटवर्क की सेवा करने वाली परीक्षण कंपनियों के लिए जहां तंग एक्सेस पॉइंट के माध्यम से गतिशीलता महत्वपूर्ण है।
बड़े ट्रॉली-माउंटेड सर्ज जनरेटर के विपरीत जिन्हें वाहन रैंप एक्सेस और दो-व्यक्ति हैंडलिंग की आवश्यकता होती है, XHHV515-12L का पुल-रॉड फॉर्म फैक्टर वास्तविक सिंगल-ऑपरेटर फील्ड मोबिलिटी को सक्षम बनाता है। एकीकृत टेलीस्कोपिक हैंडल और मजबूत चेसिस एक तकनीशियन को वाहन से परीक्षण बिंदु तक पूरे उपकरण को ले जाने की अनुमति देते हैं — गेट से, सीढ़ियों से नीचे, और भीड़भाड़ वाले सबस्टेशन बे में जहां पहिए वाली गाड़ियां नेविगेट नहीं कर सकतीं।
परिचालन लाभ: प्रति शिफ्ट 4-6 फॉल्ट कॉलआउट को संभालने वाले यूटिलिटी क्रू के लिए, 2-मिनट सेटअप (XHHV515-12L) और 10-मिनट सेटअप (बाहरी कैपेसिटर कनेक्शन वाले ट्रॉली-प्रकार की इकाइयां) के बीच का अंतर सीधे प्रति कार्य दिवस अधिक फॉल्ट का पता लगाने में तब्दील हो जाता है — और ग्राहकों के लिए तेजी से सेवा बहाली।
कई सर्ज जनरेटर को ऑपरेटर को इम्पल्स डिस्चार्ज और डीसी विदस्टैंड वोल्टेज मोड के बीच स्विच करते समय केबलिंग को शारीरिक रूप से पुन: कॉन्फ़िगर करने की आवश्यकता होती है — कनेक्शन त्रुटियों और समय की बर्बादी का स्रोत। XHHV515-12L प्रत्येक मोड के लिए समर्पित आउटपुट पोर्ट प्रदान करता है:
| आउटपुट पोर्ट | कार्य | उपयोग का मामला |
|---|---|---|
| एचवी आउटपुट (ईएमपी) | केबल फॉल्ट पिनपॉइंटिंग के लिए इम्पल्स डिस्चार्ज | फॉल्ट लोकेशन के दौरान ध्वनिक-चुंबकीय थंपिंग के लिए परीक्षण के तहत केबल से कनेक्ट करें |
| एचवी आउटपुट (डीसी) | निरंतर डीसी विदस्टैंड वोल्टेज आउटपुट | पोस्ट-इंस्टॉलेशन केबल इंसुलेशन सत्यापन और निवारक रखरखाव परीक्षण के लिए कनेक्ट करें |
XHHV515-12L की एक विशिष्ट सुरक्षा और नैदानिक विशेषता इसका रियल-टाइम kV वोल्टमीटर है जो उपकरण स्टैंडबाय मोड में होने पर भी कैपेसिटर वोल्टेज को इंगित करता है — न कि केवल सक्रिय इम्पल्स डिस्चार्ज के दौरान। यह ऑपरेटरों को संग्रहीत ऊर्जा स्थिति की निरंतर स्थितिजन्य जागरूकता प्रदान करता है, जिससे एक प्रतीत होने वाले "ऑफ" कैपेसिटर बैंक के आकस्मिक संपर्क के जोखिम को समाप्त किया जा सकता है जिसमें अभी भी खतरनाक अवशिष्ट चार्ज हो सकता है।
| नियंत्रण | कार्य |
|---|---|
| 1. सुरक्षा ग्राउंड | उपकरण चेसिस अर्थ कनेक्शन — केसिंग इलेक्ट्रिफिकेशन और कार्मिक शॉक खतरे को रोकता है |
| 2. डिस्चार्ज बटन | एचवी बंद होने पर मैनुअल आंतरिक चार्ज क्षरण — स्वचालित डिस्चार्ज से परे द्वितीयक सुरक्षा परत |
| 3. स्टार्ट / जीरो-पोजीशन इंडिकेटर | पीला एलईडी वोल्टेज नॉब के शून्य पर होने की पुष्टि करता है; इंडिकेटर के जलने पर एचवी आउटपुट को सक्षम करने के लिए दबाएं |
| 4. स्टॉप / एचवी इंडिकेटर | तत्काल एचवी आउटपुट कटऑफ; सक्रिय उच्च-वोल्टेज आउटपुट के दौरान इंडिकेटर लाइट करता है |
| 5. ओवरकरंट प्रोटेक्शन | सुरक्षा को सक्रिय करने के लिए दबाएं; ओवरकरंट स्थिति पर ऑटो-ट्रिप — सुधार के बाद रीसेट करें |
| 6. वोल्टेज एडजस्टमेंट | शुरू करने से पहले पूरी तरह से शून्य पर वामावर्त घुमाएं, फिर आउटपुट बढ़ाने के लिए दक्षिणावर्त घुमाएं |
| 7. समय सेटिंग | पिनपॉइंटिंग के दौरान स्वचालित टाइमड इम्पल्स मोड के लिए विन्यास योग्य डिस्चार्ज समय अंतराल |
| अनुप्रयोग | परिदृश्य |
|---|---|
| केबल फॉल्ट पिनपॉइंटिंग | 12kV और उससे कम एलवी/एमवी वितरण केबल पर ध्वनिक-चुंबकीय पिनपॉइंटिंग के लिए इम्पल्स डिस्चार्ज |
| डीसी विदस्टैंड वोल्टेज टेस्टिंग | एलवी और एमवी सर्किट पर पोस्ट-इंस्टॉलेशन और पोस्ट-रिपेयर केबल इंसुलेशन सत्यापन |
| प्री-कमीशनिंग केबल सत्यापन | एनर्जाइजेशन से पहले नई केबल सर्किट परीक्षण — इंस्टॉलेशन क्षति और संयुक्त दोषों का पता लगाता है |
| इलेक्ट्रिकल उपकरण डीसी टेस्टिंग | अन्य विद्युत उपकरणों पर डीसी विदस्टैंड वोल्टेज परीक्षण — ट्रांसफार्मर, स्विचगियर, बुशिंग |
| नियमित निवारक रखरखाव | शहरी नेटवर्क, औद्योगिक संयंत्रों, वाणिज्यिक सुविधाओं के लिए अनुसूचित केबल स्थिति मूल्यांकन |
Q: केबल फॉल्ट डिटेक्शन में हाई वोल्टेज सर्ज जनरेटर कैसे काम करता है?
सर्ज जनरेटर फॉल्ट पॉइंट पर एक नियंत्रित उच्च-वोल्टेज आर्क बनाकर, फॉल्ट केबल में एक उच्च-ऊर्जा पल्स डिस्चार्ज करता है। यह आर्क एक ध्वनिक संकेत (ग्राउंड माइक्रोफोन द्वारा पता लगाने योग्य तेज थंपिंग ध्वनि) और एक विद्युत चुम्बकीय पल्स (एक इंडक्टिव रिसीवर द्वारा पता लगाने योग्य) दोनों उत्पन्न करता है। ध्वनिक और विद्युत चुम्बकीय सिग्नल आगमन समय को मिलाकर, ऑपरेटर सटीक रूप से फॉल्ट के सटीक स्थान का पता लगा सकते हैं — एक तकनीक जिसे ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन कहा जाता है।
Q: विभिन्न केबल प्रकारों के लिए मुझे किस वोल्टेज रेंज का चयन करना चाहिए?
वोल्टेज चयन सामान्य दिशानिर्देश के रूप में केबल के रेटेड ऑपरेटिंग वोल्टेज का अनुसरण करता है। कम-वोल्टेज केबल (1kV तक) के लिए, 8kV या 12kV रेंज का उपयोग करें। मध्यम-वोल्टेज वितरण केबल (6-15kV) के लिए, 16kV रेंज उपयुक्त है। उच्च-वोल्टेज ट्रांसमिशन केबल (35kV और उससे ऊपर) के लिए, 32kV रेंज का उपयोग करें। हमेशा केबल निर्माता के अधिकतम परीक्षण वोल्टेज विनिर्देशों से परामर्श करें और उच्च-वोल्टेज ऑपरेशन के दौरान सभी सुरक्षा क्लीयरेंस बनाए रखना सुनिश्चित करें।
Q: सर्ज जनरेटर ऑपरेशन के दौरान किन सुरक्षा सावधानियों का पालन किया जाना चाहिए?
उच्च वोल्टेज सर्ज जनरेटर परीक्षण के लिए सख्त सुरक्षा प्रोटोकॉल की आवश्यकता होती है। कनेक्शन से पहले हमेशा सत्यापित करें कि केबल पूरी तरह से डी-एनर्जाइज्ड और सभी बिजली स्रोतों से अलग है। चेतावनी संकेतों के साथ परीक्षण क्षेत्र के चारों ओर न्यूनतम 5-मीटर सुरक्षा परिधि स्थापित करें। सभी कर्मियों को आर्क-रेटेड कपड़ों, एचवी इन्सुलेटिंग दस्ताने और डाइलेक्ट्रिक ओवरशू सहित उपयुक्त पीपीई पहनना चाहिए। एकीकृत सुरक्षा सुविधाएँ — पावर-ऑफ पर स्वचालित डिस्चार्ज, आपातकालीन स्टॉप, और जीरो-वोल्टेज इंटरलॉक — सुरक्षा की अतिरिक्त परतें प्रदान करते हैं लेकिन उन्हें कभी भी उचित सुरक्षा प्रक्रियाओं का स्थान नहीं लेना चाहिए।
Q: इस यूनिट पर कई ऊर्जा स्तरों (जूल) का क्या लाभ है?
विभिन्न ऊर्जा स्तर विभिन्न नैदानिक उद्देश्यों की पूर्ति करते हैं। कम ऊर्जा सेटिंग्स (जैसे, 864J–1024J) प्रारंभिक फॉल्ट पुष्टि और उच्च-प्रतिरोध फॉल्ट का पता लगाने के लिए आदर्श हैं जहां अत्यधिक ऊर्जा केबल क्षति को खराब कर सकती है। मध्यम ऊर्जा (1225J–2048J) अधिकांश नियमित फॉल्ट पिनपॉइंटिंग के लिए इष्टतम ध्वनिक सिग्नल शक्ति प्रदान करती है। उच्च ऊर्जा (2450J+) बहुत लंबी केबल, गहरी दफन परिदृश्यों, या उच्च-प्रतिबाधा फॉल्ट के लिए आरक्षित है जिन्हें पता लगाने योग्य ध्वनिक हस्ताक्षर उत्पन्न करने के लिए मजबूत आर्क पीढ़ी की आवश्यकता होती है। तीन-स्तरीय चयन ऑपरेटरों को फील्ड की स्थिति के अनुसार ऊर्जा आउटपुट का मिलान करने की अनुमति देता है।
Q: इस सर्ज जनरेटर के साथ कौन सी वारंटी और समर्थन शामिल है?
विनिर्माण दोषों के खिलाफ 12 महीने की मानक वारंटी, आजीवन तकनीकी सहायता के साथ। सीई और आईएसओ 9001:2015 प्रमाणित। प्रत्येक यूनिट में सर्ज जनरेटर, एचवी आउटपुट केबल, ग्राउंड केबल, डिस्चार्ज रॉड, उपयोगकर्ता मैनुअल और सुरक्षित परिवहन के लिए लॉकिंग कैस्टर के साथ एक हेवी-ड्यूटी ट्रॉली शामिल है। ऑन-साइट इंस्टॉलेशन, कमीशनिंग और ऑपरेटर सुरक्षा प्रशिक्षण अनुरोध पर उपलब्ध हैं। डिस्चार्ज गैप, कैपेसिटर और एचवी डायोड सहित स्पेयर पार्ट्स तेजी से प्रतिस्थापन के लिए स्टॉक किए जाते हैं।
