| उत्पत्ति के प्लेस: | शीआन शानक्सी चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | एक्सएचएचवी535-4टी |
के लिए डिज़ाइन किया गयाःविद्युत उपयोगिता क्षेत्र सेवा दल, केबल दोष स्थान ठेकेदार, विद्युत परीक्षण और कमीशनिंग इंजीनियर

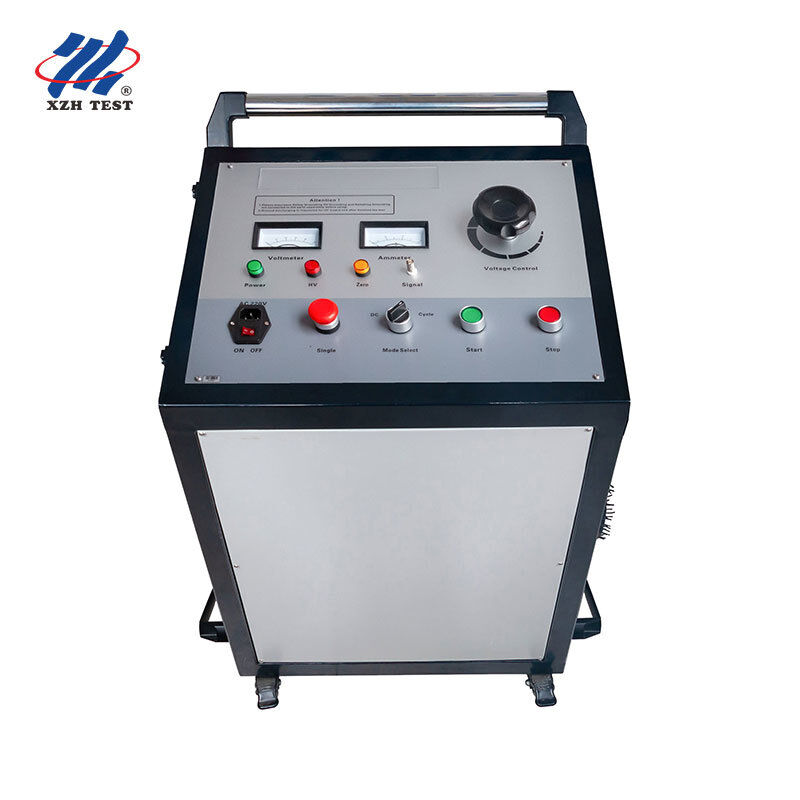

मूल मूल्य:Integrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility, विश्वसनीयता और ऑपरेटर की सुरक्षा पर कोई बातचीत नहीं की जा सकती।
XHHV535-4T विशेष रूप से पेशेवर केबल दोष स्थान सेवा प्रदाताओं और उपयोगिता रखरखाव विभागों के लिए बनाया गया है जो एकस्व-निहित, मोबाइल उच्च वोल्टेज आवेग स्रोतजो कि अलग-अलग ट्रांसफार्मर, कैपेसिटर बैंक और कंट्रोल कंसोल की सेटअप जटिलता के बिना गलती साइट पर सीधे तैनात किया जा सकता है।
पारंपरिक उच्च वोल्टेज आवेग परीक्षण सेटअप के लिए अलग-अलग डीसी बिजली की आपूर्ति, कैपेसिटर बैंकों, डिस्चार्ज गोले के अंतराल,और सुरक्षा डिस्चार्ज डिवाइस ∙ एक समय लेने वाली प्रक्रिया जो कनेक्शन त्रुटियों और असंगत प्रदर्शन के लिए प्रवण हैXHHV535-4T एक ही मोबाइल कार चेसिस के भीतर सभी पांच उपप्रणालियों को एकीकृत करके इस विखंडन को समाप्त करता हैः
| उपप्रणाली | एकीकरण लाभ |
|---|---|
| डीसी उच्च वोल्टेज बिजली स्रोत | लघुकृत, उच्च विश्वसनीयता वाले सर्किट डिजाइन के साथ उच्च आवृत्ति एचवी प्रौद्योगिकी ️ भारी बाहरी ट्रांसफार्मर मॉड्यूल को समाप्त करती है |
| 4μF ऊर्जा भंडारण संधारित्र | अंतर्निहित, पूर्व-वायरड, और कारखाने में परीक्षण किया गया |
| डिस्चार्ज स्फीयर विधानसभा | कारखाने में सटीक रूप से गैप और कैलिब्रेट; परिवहन कंपन के खिलाफ मजबूत |
| स्वचालित निर्वहन यंत्र | समयबद्ध ऑटो-डिस्चार्ज के साथ एकीकृत सुरक्षा डिस्चार्ज सर्किट केबल डिस्कनेक्शन के दौरान ऑपरेटरों की रक्षा करता है |
| दोष परीक्षक नमूनाकरण मॉड्यूल | केबल दोष पूर्व-स्थान (टीडीआर) और ध्वनिक-चुंबकीय पिनपॉइंटर के लिए प्रत्यक्ष कनेक्शन के लिए निर्मित नमूनाकरण इंटरफ़ेस |
ऑपरेटर-केंद्रित डिजाइनःThe XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
| आवेदन | परिदृश्य |
|---|---|
| केबल दोष का पता लगाना | आवेग डिस्चार्ज ध्वनिक-चुंबकीय रिसीवरों का उपयोग करके सटीक स्थान के लिए दोष बिंदु पर ध्वनिक और विद्युत चुम्बकीय संकेत बनाता है |
| डीसी वोल्टेज परीक्षण का सामना करें | IEC मानकों के अनुसार केबल इन्सुलेशन की अखंडता की स्थापना और मरम्मत के बाद सत्यापन |
| केबलों की पूर्व प्रयोग में लाए जाने की जांच | विद्युतीकरण से पहले नए केबल सर्किट सत्यापन ️ स्थापना क्षति, संयुक्त दोष और निर्माण दोषों की पहचान करता है |
| आवधिक निवारक रखरखाव | शेष सेवा जीवन की भविष्यवाणी करने और प्रतिस्थापन कैपेक्स को प्राथमिकता देने के लिए पुराने केबल बुनियादी ढांचे का अनुसूचित मूल्यांकन |
प्रश्न: केबल दोष का पता लगाने में उच्च वोल्टेज सर्ज जनरेटर कैसे काम करता है?
सर्ज जनरेटर दोषपूर्ण केबल में एक उच्च-ऊर्जा धड़कन को निष्कासित करता है, जो दोष बिंदु पर एक नियंत्रित उच्च-वोल्टेज चाप बनाता है।यह धनुष ध्वनिक संकेत (जमीनी माइक्रोफोन द्वारा पता लगाया जाने वाला जोरदार धड़कन ध्वनि) और विद्युत चुम्बकीय धड़कन (एक प्रेरक रिसीवर द्वारा पता लगाया जाने वाला) दोनों का उत्पादन करता हैध्वनिक और विद्युत चुम्बकीय संकेत के आगमन के समय को जोड़कर, ऑपरेटर ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन के रूप में जानी जाने वाली तकनीक के साथ सटीक दोष स्थान को सटीक रूप से निर्धारित कर सकते हैं।
प्रश्न: विभिन्न प्रकार के केबलों के लिए मुझे किस वोल्टेज रेंज का चयन करना चाहिए?
वोल्टेज का चयन सामान्य दिशानिर्देश के रूप में केबल के नामित संचालन वोल्टेज का अनुसरण करता है। निम्न वोल्टेज केबलों के लिए (1kV तक), 8kV या 12kV रेंज का उपयोग करें। मध्यम वोल्टेज वितरण केबलों के लिए (6-15kV),16kV रेंज उपयुक्त हैउच्च वोल्टेज ट्रांसमिशन केबल (35kV और उससे अधिक) के लिए 32kV रेंज का प्रयोग करें।हमेशा केबल निर्माता के अधिकतम परीक्षण वोल्टेज विनिर्देशों से परामर्श करें और सुनिश्चित करें कि उच्च वोल्टेज संचालन के दौरान सभी सुरक्षा मंजूरी बनाए रखी जाती है.
प्रश्न: सर्ज जनरेटर के संचालन के दौरान किन सुरक्षा सावधानियों का पालन किया जाना चाहिए?
उच्च वोल्टेज सर्ज जनरेटर परीक्षण के लिए सख्त सुरक्षा प्रोटोकॉल की आवश्यकता होती है। कनेक्शन से पहले हमेशा यह सत्यापित करें कि केबल पूरी तरह से डी-एनर्जी है और सभी बिजली स्रोतों से अलग है।चेतावनी संकेतों के साथ परीक्षण क्षेत्र के चारों ओर कम से कम 5 मीटर की सुरक्षा परिधि स्थापित करें. सभी कर्मियों को उचित पीपीई पहनना चाहिए जिसमें आर्क रेटेड कपड़े, एचवी इन्सुलेटिंग दस्ताने और डायलेक्ट्रिक ओवरशूट शामिल हैं।आपातकालीन रोक, और शून्य वोल्टेज इंटरलॉक सुरक्षा की अतिरिक्त परतें प्रदान करते हैं लेकिन उचित सुरक्षा प्रक्रियाओं की जगह कभी नहीं लेनी चाहिए।
प्रश्न: इस इकाई पर कई ऊर्जा स्तरों (जूल) का क्या लाभ है?
विभिन्न ऊर्जा स्तर विभिन्न नैदानिक प्रयोजनों के लिए कार्य करते हैं।864J1024J) प्रारंभिक दोष पुष्टि और उच्च प्रतिरोध दोषों का पता लगाने के लिए आदर्श हैं जहां अत्यधिक ऊर्जा केबल क्षति को खराब कर सकती है. मध्यम ऊर्जा (1225J) 2048J अधिकांश नियमित गलती की पहचान के लिए इष्टतम ध्वनिक संकेत शक्ति प्रदान करता है। उच्च ऊर्जा (2450J+) बहुत लंबे केबलों, गहरे दफन परिदृश्यों के लिए आरक्षित है,या उच्च प्रतिबाधा दोष जो एक पता लगाने योग्य ध्वनिक हस्ताक्षर का उत्पादन करने के लिए मजबूत चाप उत्पादन की आवश्यकता होती हैतीन-स्तरीय चयन ऑपरेटरों को क्षेत्र की स्थितियों के साथ ऊर्जा उत्पादन को मेल करने की अनुमति देता है।
प्रश्न: इस सर्ज जनरेटर के साथ क्या वारंटी और समर्थन शामिल है?
जीवन भर तकनीकी सहायता के साथ विनिर्माण दोषों के खिलाफ 12 महीने की मानक वारंटी। सीई और आईएसओ 9001:2015 प्रमाणित। प्रत्येक इकाई में अधिभार जनरेटर, एचवी आउटपुट केबल, ग्राउंड केबल,डिस्चार्ज रॉड, उपयोगकर्ता पुस्तिका, और सुरक्षित परिवहन के लिए लॉक रोलर्स के साथ एक भारी शुल्क ट्रॉली। साइट पर स्थापना, कमीशन और ऑपरेटर सुरक्षा प्रशिक्षण अनुरोध पर उपलब्ध हैं।डिस्पोजेबल स्पेयर पार्ट्स, संधारित्र, और एचवी डायोड तेजी से प्रतिस्थापन के लिए स्टॉक कर रहे हैं।
