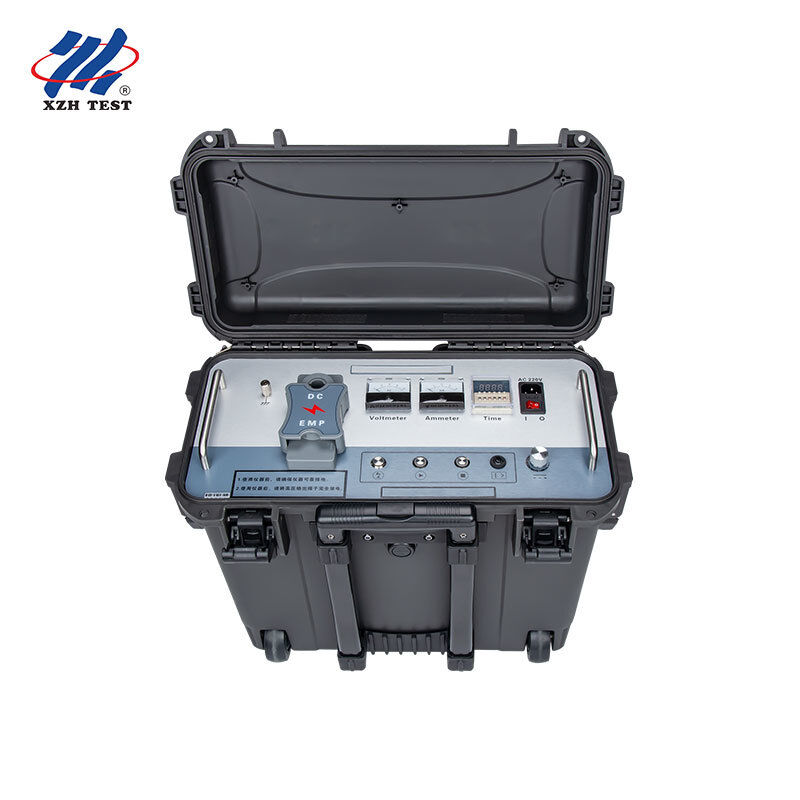

ट्रिपल ऑटो प्रोटेक्शन 12μF 864J के साथ संरक्षित सर्ज जनरेटर एलवी एमवी केबल फॉल्ट ठेकेदारों के लिए| XHHV512-12L

XHHV512-12L विशेष रूप से संगठनों के लिए बनाया गया है जहांऑपरेटरों की सुरक्षा और उपकरणों की सुरक्षा गैर-वार्तालाप योग्य आवश्यकताएं हैं- सख्त सुरक्षा अनुपालन प्रोटोकॉल वाली उपयोगिता कंपनियां, परीक्षण ठेकेदार जिनके तकनीशियन दैनिक रूप से अपरिचित क्षेत्र स्थलों पर काम करते हैं,और औद्योगिक संयंत्र जहां परीक्षण उपकरण की खराबी से होने वाले संबद्ध क्षति को सहन नहीं कर सकते हैं, महत्वपूर्ण उत्पादन उपकरण के निकट केबल दोष परीक्षण होता है.

फील्ड केबल दोष परीक्षण स्वाभाविक रूप से एक उच्च जोखिम वाला ऑपरेशन है। केबल फ्लैशओवर अस्थायी ओवरवोल्टेज को प्रेरित कर सकता है जो परीक्षण उपकरण में वापस फीड करता है।एक निरंतर उच्च प्रतिरोध दोष निरंतर ओवर करंट खींचने का कारण बन सकता है. एक गर्म दिन पर निरंतर आवेग चक्र आंतरिक घटकों को थर्मल सीमाओं से परे धकेल सकता है। अधिकांश अधिभार जनरेटर सुरक्षा के लिए एक एकल फ्यूज पर निर्भर करते हैं तीन स्वतंत्र, स्वचालित सुरक्षा सर्किटजो एक साथ आउटपुट करंट, आउटपुट वोल्टेज और आंतरिक तापमान की निगरानी करता है।

एक अनूठी क्षमता है कि कम मजबूत उपकरणों से XHHV512-12L अलग है अपनेमजबूत शॉर्ट सर्किट सुरक्षाकेबल दोष परीक्षण के दौरान, ऐसी स्थिति उत्पन्न होती है जहां दोष पथ लगभग शून्य प्रतिबाधा प्रस्तुत करता है इन परिस्थितियों में कई सर्ज जनरेटर ट्रिट या क्षतिग्रस्त हो जाएंगेXHHV512-12L को बिना किसी क्षति के प्रत्यक्ष आउटपुट-टू-ग्राउंड शॉर्ट सर्किट को सहन करने के लिए डिज़ाइन किया गया है, जिससे ऑपरेटरों को आक्रामक परीक्षण करने का आत्मविश्वास मिलता है जब दोष की स्थिति इसकी आवश्यकता होती है।

XHHV512-12L से लैस हैदोहरी 1.5 वर्ग एनालॉग पॉइंटर मीटर(वर्तमान और वोल्टेज) जो स्पष्ट, सहज ज्ञान युक्त,इम्पल्स डिस्चार्ज प्रक्रिया के दौरान वास्तविक समय में दृश्य फीडबैक एक महत्वपूर्ण लाभ है कि डिजिटल डिस्प्ले क्षणिक उच्च वोल्टेज घटनाओं के लिए मेल नहीं खा सकता है:

• वर्तमान मीटरःआवेग निर्वहन के दौरान वास्तविक समय एचवी-साइड करंट इंगित करता है ️ सुई के विचलन पैटर्न से पता चलता है कि क्या दोष पूरी तरह से निर्वहन हो गया है या अतिरिक्त आवेग चक्र की आवश्यकता है
• वोल्टेज मीटर:वास्तविक समय में कैपेसिटर चार्ज वोल्टेज प्रदर्शित करता है ️ आवेग के दौरान गिरने वाली सुई सहज दृश्य स्पष्टता के साथ दोष बिंदु पर ऊर्जा हस्तांतरण की पुष्टि करती है
• 1.5-वर्ग की सटीकता:औद्योगिक माप मानकों को पूरा करता है प्रयोगशाला-ग्रेड डिजिटल मेट्रोलॉजी की नाजुकता और लागत के बिना क्षेत्र दोष स्थान कार्य के लिए पर्याप्त सटीकता
• डिस्चार्ज पूरा होने पर प्रतिक्रियाःमीटर की सुई शून्य पर लौटने से तुरंत, स्पष्ट पुष्टि होती है कि संग्रहीत ऊर्जा पूरी तरह से वितरित की गई है ️ कोई व्याख्या डिजिटल रीडिंग या एलईडी संकेतक नहीं

XHHV512-12L एक ही कॉम्पैक्ट चेसिस में एक चार्जिंग सर्किट और एक डिस्चार्जिंग सर्किट को एकीकृत करता है।चार्जिंग सर्किट एचवी केबल के वोल्टेज का नमूना लेता है और इसे वोल्टेज विनियमन नियंत्रण सर्किट में खिलाता है, जिससे यह सुनिश्चित होता है कि ऊर्जा भंडारण कैपेसिटर ऑपरेटर द्वारा चयनित सटीक वोल्टेज स्तर पर चार्ज होआवेग तंत्र द्वारा ट्रिगर किया गया डिस्चार्ज सर्किट, routes stored energy from the 12μF capacitor through the high-voltage discharge sphere to the output terminal — delivering a fast-rising DC impulse that creates both the acoustic thump and electromagnetic transient required for fault pre-location and pinpointing.

यह एकीकृत वास्तुकला इंटरकनेक्टिंग केबलों, अलग-अलग कैपेसिटर बैंकों और पारंपरिक घटक स्तर के सेटअप द्वारा आवश्यक बाहरी गोले के अंतराल को समाप्त करती है कम से कम कनेक्शन बिंदु जो विफल हो सकते हैं, और एक ही ऑपरेटर को पूरी प्रणाली को तैनात करने और संचालित करने में सक्षम बनाता है।
