XHDD503E केबल फॉल्ट पिनपॉइंटर केबल फॉल्ट पॉइंट के विशिष्ट स्थान का निर्धारण करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण के सिद्धांतों का उपयोग करता है। हाई-वोल्टेज पल्स जनरेटर की मदद से फॉल्ट पॉइंट को फ्लैशओवर-डिस्चार्ज किया जाता है। फ्लैशओवर डिस्चार्ज द्वारा उत्पन्न कंपन तरंगों, ध्वनि तरंगों और विद्युत चुम्बकीय तरंगों को पिनपॉइंटिंग उपकरण की विशेष जांच द्वारा उठाया जाता है, और उपकरण द्वारा प्रवर्धित, संसाधित, प्रदर्शित और आउटपुट किया जाता है। परीक्षक तब सुनकर और देखकर फॉल्ट पॉइंट के सटीक स्थान का निर्धारण करता है - केबल के "ठीक ऊपर और मोटे माप की सीमा के भीतर" केबल फॉल्ट पॉइंट को सटीक रूप से पिनपॉइंट करने का कार्य पूरा करता है।
यह पिनपॉइंटिंग उपकरण विभिन्न सामग्रियों, क्रॉस-सेक्शन और मीडिया के पावर केबल, हाई-फ्रीक्वेंसी कोएक्सियल केबल, स्ट्रीट लाइट केबल और दफन तारों के कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और डिस्कनेक्शन दोषों के साथ-साथ उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैशओवर दोषों के लिए उपयुक्त है।
मुख्य विशेषताएं| वस्तु | विनिर्देश |
|---|---|
| फ़िल्टर पैरामीटर | ऑल-पास: 100 हर्ट्ज-1600 हर्ट्ज; लो पास: 100 हर्ट्ज-300 हर्ट्ज; हाई पास: 160 हर्ट्ज-1600 हर्ट्ज; बैंडपास: 200 हर्ट्ज-600 हर्ट्ज |
| चैनल समायोजन | ध्वनि, चुंबकीय और वोल्टेज के लिए प्रत्येक 8 स्तर |
| आउटपुट गेन | 16 स्तर (0-112 डीबी) |
| आउटपुट प्रतिबाधा | 350 ओम |
| ध्वनिक-चुंबकीय पोजिशनिंग सटीकता | 0.1 मीटर से कम |
| स्टेप वोल्टेज पोजिशनिंग सटीकता | 0.5 मीटर से कम |
| पथ पहचान सटीकता | 0.5 मीटर से कम |
| बिजली की आपूर्ति | 4 × 18650 मानक लिथियम बैटरी |
| स्टैंडबाय समय | 8 घंटे से अधिक |
| परिवेश तापमान | -25 डिग्री सेल्सियस से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रता ≤ 90% |
पारंपरिक ध्वनिक पिनपॉइंटिंग विधि के आधार पर, यह विधि विद्युत चुम्बकीय संकेतों का पता लगाने और अनुप्रयोग जोड़ती है। जब हाई-वोल्टेज जनरेटर दोषपूर्ण केबल पर प्रभाव डिस्चार्ज करता है, तो दोष बिंदु पर डिस्चार्ज से उत्पन्न ध्वनि जमीन पर प्रसारित होती है और एक अत्यधिक संवेदनशील जांच द्वारा उठाई जाती है; प्रवर्धन के बाद, हेडफ़ोन के माध्यम से एक "पॉप" ध्वनि सुनाई देती है। अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करती है और, इस सिद्धांत का उपयोग करके कि चुंबकीय क्षेत्र ध्वनि की तुलना में बहुत तेजी से फैलता है, विद्युत चुम्बकीय संकेत और ध्वनि संकेत के बीच समय अंतर का पता लगाकर दोष बिंदु की दूरी निर्धारित करता है। सेंसर की स्थिति को सबसे छोटे ध्वनिक-चुंबकीय समय अंतर वाले बिंदु को खोजने के लिए ले जाया जाता है, और सटीक दोष स्थान सीधे इसके नीचे होता है।
शुद्ध ध्वनि विधिशुद्ध ध्वनि विधि का उपयोग मुख्य रूप से उच्च-प्रतिरोध और फ्लैशओवर दोषों को मापने के लिए किया जाता है। एक हाई-वोल्टेज स्रोत दोषपूर्ण केबल पर आवेग वोल्टेज लागू करता है ताकि दोष बिंदु पर डिस्चार्ज ब्रेकडाउन हो सके, और डिस्चार्ज के दौरान उत्पन्न ध्वनि का उपयोग दोष को सटीक रूप से स्थित करने के लिए किया जाता है। ध्वनिक कंपन सेंसर ध्वनिक संकेत को एक विद्युत संकेत में परिवर्तित करता है, जिसे प्रवर्धित और फ़िल्टर किया जाता है, और अंत में हेडफ़ोन के माध्यम से ध्वनि में बहाल किया जाता है या ध्वनि तीव्रता द्वारा प्रदर्शित किया जाता है। सबसे अधिक ध्वनि तीव्रता वाला स्थान दोष बिंदु है।
शुद्ध चुंबकीय विधिशुद्ध चुंबकीय विधि केबल पथ और दोष बिंदु के सटीक स्थान का निर्धारण कर सकती है। एक हाई-वोल्टेज स्रोत दोषपूर्ण केबल पर आवेग वोल्टेज लागू करता है, एक प्रेरण कॉइल पल्स सिग्नल उठाता है, और पल्स सिग्नल की विशेषताओं से केबल से विचलन का न्याय किया जाता है। जब उठाए गए पल्स सिग्नल की विशेषताओं में विचलन होता है, तो बिंदु को दोष बिंदु माना जाता है।
वोल्टेज विधि (ए-फ्रेम विधि)दफन केबल में ग्राउंड फॉल्ट के लिए, फॉल्ट पॉइंट खोजने के लिए पोटेंशियल डिफरेंस विधि का उपयोग किया जाता है। परीक्षण बिंदु पर दोषपूर्ण केबल और जमीन के बीच एक परीक्षण वोल्टेज लगाया जाता है, जिससे केबल के प्रवेश बिंदु के चारों ओर केंद्रित एक वितरित विद्युत क्षेत्र बनता है। समान त्रिज्या वाले बिंदुओं के बीच कोई संभावित अंतर नहीं होता है, लेकिन विभिन्न त्रिज्या वाले बिंदुओं (बिंदु ए और बी) के बीच एक संभावित अंतर होता है। दोनों बिंदुओं को धीरे-धीरे केंद्र बिंदु के करीब ले जाया जाता है; जब दोष बिंदु बिंदु ए और बी के ठीक बीच में होता है, तो संभावित अंतर शून्य हो जाता है, और यदि बिंदु दोष बिंदु से आगे बढ़ते हैं तो ध्रुवीयता उलट जाती है - इसलिए ग्राउंडिंग बिंदु को आगे-पीछे करके सटीक रूप से निर्धारित किया जा सकता है।
ऑपरेशन इंटरफ़ेस और सेटिंग्सउपकरण को टच स्क्रीन या वन-बटन एडजस्टमेंट कंट्रोल द्वारा संचालित किया जाता है। ऑपरेशन इंटरफ़ेस में एक वेवफ़ॉर्म डिस्प्ले क्षेत्र (चुंबकीय-क्षेत्र वेवफ़ॉर्म और ऑडियो वेवफ़ॉर्म) और एक पैरामीटर समायोजन क्षेत्र शामिल है।
ध्वनि चैनल फ़िल्टर में 100 हर्ट्ज-1600 हर्ट्ज का फ़ैक्टरी डिफ़ॉल्ट बैंडविड्थ होता है। विभिन्न साइटों के लिए उपयुक्त फ़िल्टर पैरामीटर चुने जा सकते हैं - उदाहरण के लिए, फॉल्ट पॉइंट के करीब हार्ड फुटपाथ पर हाई-पास फ़िल्टर हाई-फ्रीक्वेंसी इम्पैक्ट-डिस्चार्ज ध्वनि को सबसे अच्छा बनाए रखता है, जबकि दूर या नरम मिट्टी या रेत पर लो-पास फ़िल्टर उपयुक्त होता है। बैंडपास फ़िल्टरिंग दोनों के बीच एक समझौता है।
उपयोग सारांश हाई-वोल्टेज पल्स जनरेटर के साथ काम करनापिनपॉइंटर का उपयोग हाई-वोल्टेज इम्पल्स सिग्नल जनरेटर के साथ आवधिक डिस्चार्ज स्थिति में किया जाता है। वायरिंग विधियों में फेज-टू-आर्मर्ड विधि (फेज-टू-ग्राउंड इंसुलेशन क्षति होने पर पसंदीदा, क्योंकि डिस्चार्ज-ध्वनि क्षीणन छोटा होता है), फेज-टू-फेज विधि (संयुक्त ग्राउंडिंग के बिना एक साधारण फेज-टू-फेज दोष के लिए), और एक साधारण डिस्कनेक्शन दोष के लिए वायरिंग विधि शामिल है।
पिनपॉइंटिंग क्षेत्र का चयनपिनपॉइंटिंग से पहले, केबल पथ स्पष्ट होना चाहिए; यदि चित्र और डेटा अधूरे हैं, तो पथ का पता लगाया जाना चाहिए और निशान बनाए जाने चाहिए। दूरी-माप परिणामों के आधार पर और केबल-हेड प्लेट मार्जिन और इलाके को ध्यान में रखते हुए, फॉल्ट पॉइंट स्थान का मोटे तौर पर निर्धारण किया जाता है, आम तौर पर (दूरी-माप मान ± 50 मीटर) के भीतर। फॉल्ट पॉइंट में प्रवेश करने के बाद पिनपॉइंटिंग शुरू होती है।
पिनपॉइंटिंग चरणनोट:ए-फ्रेम विधि का उपयोग केवल तभी किया जा सकता है जब कंडक्टर पृथ्वी से जुड़ा हो (डेड-ग्राउंडेड)।
XHDD503E एक पिनपॉइंटिंग उपकरण है जो दोष का पहले से ही मोटे तौर पर पता लगाने के बाद अंतिम, सटीक चरण के लिए है। यह उन टीमों के लिए बनाया गया है जो इसे हाई-वोल्टेज पल्स जनरेटर के साथ जोड़ती हैं और फॉल्ट पॉइंट को सटीक रूप से कठोर सतह वाले, उच्च-परिवेश-शोर वाले स्थलों पर - कंक्रीट और डामर के नीचे, व्यस्त सड़कों के साथ, और उच्च-प्रतिरोध या फ्लैशओवर दोषों पर - जहां एक सादा ध्वनिक सुनने की विधि शोर में आसानी से खो जाती है।
Q1. XHDD503E क्या करता है?
यह एक केबल फॉल्ट पिनपॉइंटर है जो केबल फॉल्ट पॉइंट के विशिष्ट स्थान का निर्धारण करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण का उपयोग करता है। हाई-वोल्टेज पल्स जनरेटर के साथ काम करते हुए, यह फॉल्ट पर फ्लैशओवर डिस्चार्ज द्वारा बनाई गई कंपन, ध्वनि और विद्युत चुम्बकीय तरंगों को उठाता है और ऑपरेटर को केबल के ठीक ऊपर और मोटे-माप सीमा के भीतर बिंदु को सटीक रूप से पिनपॉइंट करने देता है।
Q2. यह किन दोषों और केबलों के लिए उपयुक्त है?
यह पावर केबल, हाई-फ्रीक्वेंसी कोएक्सियल केबल, स्ट्रीट लाइट केबल और विभिन्न सामग्रियों, क्रॉस-सेक्शन और मीडिया के दफन तारों के कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और डिस्कनेक्शन दोषों के साथ-साथ उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैशओवर दोषों के लिए उपयुक्त है। ए-फ्रेम (स्टेप वोल्टेज) विधि का उपयोग केवल तभी किया जा सकता है जब कंडक्टर डेड-ग्राउंडेड हो।
Q3. यह कौन सी पिनपॉइंटिंग विधियाँ प्रदान करता है?
यह चार प्रदान करता है: ध्वनिक-चुंबकीय तुल्यकालन, शुद्ध ध्वनिक, शुद्ध चुंबकीय, और वोल्टेज (ए-फ्रेम / स्टेप वोल्टेज) विधि। ध्वनिक-चुंबकीय तुल्यकालन पारंपरिक ध्वनिक विधि में विद्युत चुम्बकीय-संकेत का पता लगाना जोड़ता है और विद्युत चुम्बकीय और ध्वनि संकेतों के बीच समय अंतर द्वारा दूरी निर्धारित करता है।
Q4. क्या सटीकता और काम करने की स्थिति की उम्मीद की जा सकती है?
ध्वनिक-चुंबकीय पोजिशनिंग सटीकता 0.1 मीटर से कम है, स्टेप वोल्टेज पोजिशनिंग सटीकता 0.5 मीटर से कम है, और पथ पहचान सटीकता 0.5 मीटर से कम है। यह 4 × 18650 लिथियम बैटरी पर 8 घंटे से अधिक स्टैंडबाय के साथ, -25 डिग्री सेल्सियस से 65 डिग्री सेल्सियस और सापेक्ष आर्द्रता ≤ 90% पर चलता है, और सेंसर आईपी65 तक वाटरप्रूफ हैं।
Q5. क्या ध्यान रखा जाना चाहिए, और क्या शामिल है?

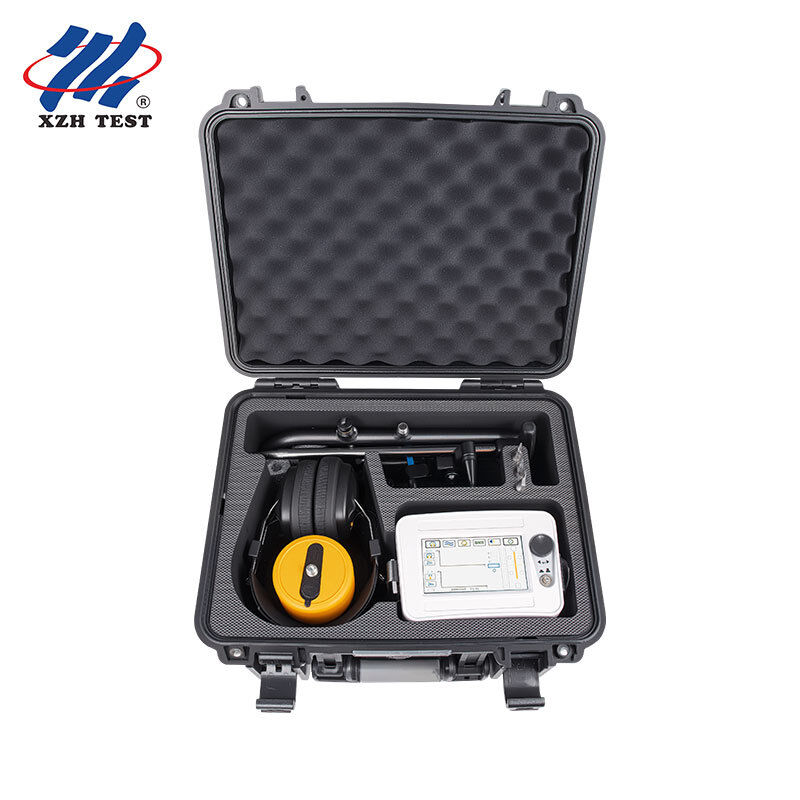

जब बैटरी पावर 20% से नीचे हो तो उपकरण को चार्ज करें (पूरी तरह से चार्ज होने में लगभग 4 घंटे लगते हैं); जांच या उपकरण को अलग न करें; एलसीडी को केवल अर्ध-सूखे फाइबर-मुक्त कपड़े से साफ करें; और सेंसर को केबल बॉडी पर रखने से बचें। पैकेज में केबल फॉल्ट पिनपॉइंटर, हेडफ़ोन, जांच (कनेक्टिंग रॉड, जांच हेड और तीन पंजे के साथ), 7-कोर सिग्नल लाइन, चार्जर, ए-फ्रेम (ए-फ्रेम केबल के साथ), 2 ग्राउंड पिन और एक मल्टीफ़ंक्शनल फ्लावर रिंच शामिल है, जिसमें एक साल की मुफ्त वारंटी और आजीवन रखरखाव और तकनीकी सेवा है।
