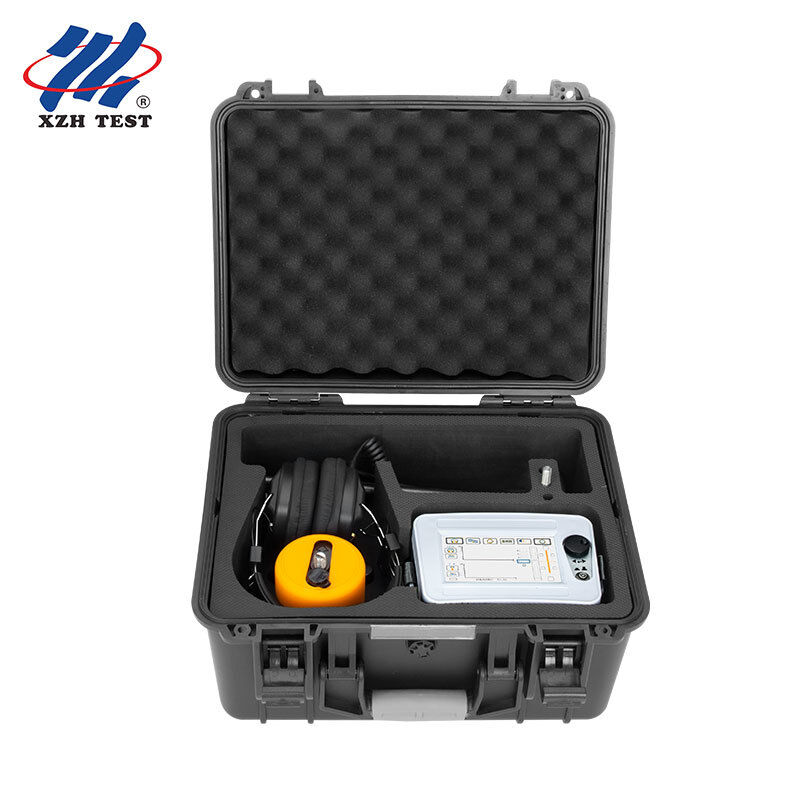

केबल दोष पिनपॉइंटर∙ IP65 पथ संकेत के साथ ध्वनिक चुंबकीय सिंक्रनाइज़ेशन लोकेटर∙ XHDD503C

केबल दोष पिनपॉइंटर∙ IP65 पथ संकेत के साथ ध्वनिक चुंबकीय सिंक्रनाइज़ेशन लोकेटर∙ XHDD503C

उत्पाद का विवरण:
उत्पत्ति के प्लेस: शीआन, शानक्सी, चीन
ब्रांड नाम: XZH TEST
प्रमाणन: CE/ISO
मॉडल संख्या: XHDD503C
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शीआन, शानक्सी, चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
CE/ISO
मॉडल संख्या:
XHDD503C
प्रमुखता देना:

High Light

प्रमुखता देना:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
न्यूनतम आदेश मात्रा:
1यूनिट
मूल्य:
बातचीत योग्य
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5-8 कार्य दिवस
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
3000यूनिट/वर्ष
उत्पाद का वर्णन
उत्पाद का अवलोकन

XHDD503C केबल दोष पिनपॉइंटर बिजली केबल दोष बिंदु निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है। इलेक्ट्रॉनिक फ्लैशओवर प्रभाव डिस्चार्ज जनरेटर द्वारा उत्पन्न किया जाता है,संबंधित जांच द्वारा उठाया और प्रवर्धित, और दोष बिंदु का सटीक स्थान श्रवण और दृश्य निर्णय द्वारा निर्धारित किया जाता है।यह एक उपकरण है कि मोटे माप सीमा के भीतर केबल गलती बिंदु की सटीक स्थिति को पूरा करता है और ध्वनिक और चुंबकीय समय अंतर एकत्र करता हैइसमें पोजिशनिंग टेक्नोलॉजी, पथ-एसिस्टेड टेस्टिंग और अन्य टेक्नोलॉजीज को एकीकृत किया गया है।केबल दोष स्थान को कुशलतापूर्वक और सटीक रूप से पूरा करने के लिए विविध त्वरित जानकारी.

यह पोजिशनिंग इंस्ट्रूमेंट कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट और पावर केबल्स, हाई फ्रीक्वेंसी कोएक्सियल केबल्स के डिस्कनेक्शन के दोषों के लिए उपयुक्त हैविभिन्न सामग्रियों के सड़क लाइट केबल और दफन तार, अनुभाग और मीडिया, साथ ही उच्च प्रतिरोध लीक और उच्च प्रतिरोध फ्लैशओवर दोष।

प्रमुख विशेषताएं
5-इंच का टच, उच्च चमक वाला एलसीडी जो सूर्य के प्रकाश में दृश्यता सुनिश्चित करता है
ध्वनिक और चुंबकीय सिंक्रोन पोजिशनिंग तकनीक जो स्वचालित रूप से ध्वनिक और चुंबकीय समय अंतर की गणना करती है
ध्वनि और चुंबकीय संकेतों के लाभ मूल्य और ट्रिगर मूल्य को विभिन्न वातावरणों के अनुकूल करने के लिए मैन्युअल रूप से समायोजित किया जा सकता है
फ़िल्टरिंग विधियों के विकल्प के साथ पृष्ठभूमि शोर को कम करने की तकनीक
बीएनआर पृष्ठभूमि शोर में कमी और मूक शोर में कमी कार्य
पथ विचलन संकेत से सुसज्जित
बहु-परत भौतिक अलगाव सिग्नल सेंसर, पनरोक ग्रेड IP65
लंबे स्टैंडबाय समय के साथ अंतर्निहित बड़ी क्षमता वाली लिथियम बैटरी, और एक त्वरित चार्जर
छोटा और हल्का, संचालित करने में आसान, सरल मानव-मशीन इंटरफ़ेस के साथ
तकनीकी मापदंड
पद विनिर्देश
फ़िल्टर पैरामीटर ऑल-पासः 100 हर्ट्ज ₹1600 हर्ट्ज; कम पासः 100 हर्ट्ज ₹300 हर्ट्ज; उच्च पासः 160 हर्ट्ज ₹1600 हर्ट्ज; बैंडपासः 200 हर्ट्ज ₹600 हर्ट्ज
चैनल लाभ 8 स्तर समायोज्य
चुंबकीय चैनल लाभ 8 स्तर समायोज्य
आउटपुट लाभ 16 स्तर (0-112 डीबी)
आउटपुट प्रतिबाधा 350 Ω
ध्वनिक-चुंबकीय स्थिति की सटीकता 0.1 मीटर से कम
पथ पहचान की सटीकता 0.5 मीटर से कम
विद्युत आपूर्ति 4 × 18650 मानक लिथियम बैटरी
स्टैंडबाय समय 8 घंटे से अधिक
परिवेश का तापमान -25 °C से 65 °C; सापेक्ष आर्द्रता ≤ 90%
कार्य सिद्धांत

यह उपकरण दोष के स्थान को सटीक रूप से निर्धारित करने के लिए ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है। यह एक बहुत ही सटीक और अद्वितीय स्थान विधि है,विद्युत चुम्बकीय संकेतों के अतिरिक्त पता लगाने और आवेदन के साथ पारंपरिक ध्वनिक पोजिशनिंग विधि पर आधारित.

जब उच्च वोल्टेज जनरेटर दोषपूर्ण केबल पर प्रभाव डिस्चार्ज करता है, तो दोष बिंदु पर डिस्चार्ज से उत्पन्न ध्वनि जमीन पर प्रेषित होती है।ध्वनि संकेत एक अत्यधिक संवेदनशील जांच द्वारा उठाया जाता है; प्रवर्धन के बाद, हेडफ़ोन के माध्यम से एक "पॉप" ध्वनि सुनी जाती है। अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करती है और,इस सिद्धांत का उपयोग करते हुए कि चुंबकीय क्षेत्र ध्वनि की तुलना में बहुत तेजी से फैलता है, विद्युत चुम्बकीय संकेत और ध्वनि संकेत के बीच समय अंतर का पता लगाकर दोष बिंदु की दूरी निर्धारित करता है।सेंसर की स्थिति सबसे छोटे ध्वनिक चुंबकीय समय अंतर के साथ बिंदु खोजने के लिए ले जाया जाता है, और दोष का सटीक स्थान इसके ठीक नीचे है।

पारंपरिक ध्वनिक प्वाइंटिंग उपकरण आम तौर पर केवल ईयरफ़ोन के साथ निगरानी करते हैं, या दोष बिंदु पर डिस्चार्ज ध्वनि की पहचान करने के लिए मीटर-पॉइंटर स्विंग पर भरोसा करते हैं।चूंकि डिस्चार्ज ध्वनि एक पल में गायब हो जाती है और परिवेश के शोर से बहुत अलग नहीं हैध्वनि-चुंबकीय सिंक्रनाइज़ेशन विधि पारंपरिक ध्वनिक विधि की इन समस्याओं से प्रभावी ढंग से बचती है।

操作 इंटरफ़ेस तथा सेटिंग

उपकरण टच स्क्रीन या एक बटन समायोजन नियंत्रण द्वारा संचालित किया जाता है। संचालन इंटरफ़ेस में एक तरंग रूप प्रदर्शन क्षेत्र और एक पैरामीटर समायोजन क्षेत्र शामिल है।

चुंबकीय क्षेत्र वृद्धि सेटिंग (1 ¢ 8 स्तर) और चुंबकीय क्षेत्र ट्रिगर सेटिंग (0 ¢ 99 स्तर)
ध्वनि वृद्धि सेटिंग (1 ¢ 8 स्तर) और ध्वनि ट्रिगर सेटिंग (0 ¢ 99 स्तर)
जांच संकेत; फिल्टर मोड सेटिंग (सभी-पास, उच्च-पास, निम्न-पास और बैंड-पास फ़िल्टरिंग)
मूक सेटिंग; बीएनआर (पृष्ठभूमि डिजिटल शोर में कमी) सेटिंग
वॉल्यूम सेटिंग (0-16 स्तर; 8 स्तरों की सिफारिश की)
बैटरी पावर डिस्प्ले, पथ संकेत, ध्वनि तीव्रता, विद्युत चुम्बकीय संकेत, चुंबकीय क्षेत्र की ताकत, ध्वनिक-चुंबकीय समय-अंतर डेटा (ms) के चार सेट और जांच डिस्प्ले

ध्वनि चैनल फ़िल्टर का कारखाने का डिफ़ॉल्ट बैंडविड्थ 100 हर्ट्ज ₹ 1600 हर्ट्ज है। विभिन्न स्थानों के लिए उपयुक्त फ़िल्टर पैरामीटर का चयन किया जा सकता है ₹ उदाहरण के लिए,दोष बिंदु के करीब कठिन फुटपाथ पर उच्च-पास फिल्टर उच्च आवृत्ति प्रभाव-निर्वहन ध्वनि सबसे अच्छा संरक्षित करता है, जबकि दूर या नरम मिट्टी या रेत पर कम पास फिल्टर उपयुक्त है। बैंडपास फिल्टरिंग दोनों के बीच एक समझौता है।

नोटःजब एकत्र किए गए चार डेटा के सेट लगातार तीन बार 30 एमएस से कम होते हैं, तो विद्युत चुम्बकीय संकेत के बगल में आइकन दिखाई देता है, जो इंगित करता है कि दोष बिंदु के करीब आ गया है।

प्रयोग सारांश उच्च वोल्टेज जनरेटर के साथ वायरिंग

ध्वनिक और चुंबकीय समन्वयन प्वाइंटिंग के लिए एक उच्च वोल्टेज प्रभाव संकेत जनरेटर की आवश्यकता होती है जो आवधिक डिस्चार्ज स्थिति में काम करता है।वायरिंग विधियों में चरण-से-बख्तरबंद विधि शामिल है (जब चरण-से-भूमि इन्सुलेशन क्षति होती है तो पसंदीदा), चूंकि डिस्चार्ज-ध्वनि क्षीणन छोटा है), चरण-से-चरण विधि (संयुक्त ग्राउंडिंग के बिना सरल चरण-से-चरण दोष के लिए), और सरल डिस्कनेक्शन दोष के लिए वायरिंग विधि।

निर्दिष्ट क्षेत्र का चयन करना

निर्दिष्ट करने से पहले, केबल पथ पहले स्पष्ट होना चाहिए; यदि चित्र और डेटा अधूरे हैं, तो पथ का पता लगाना और निशान बनाना चाहिए।दूरी माप के परिणामों के आधार पर और केबल-हेड प्लेट के मार्जिन और इलाके को ध्यान में रखते हुए, दोष बिंदु का स्थान मोटे तौर पर निर्धारित किया जाता है, आम तौर पर (दूरी माप मूल्य ± 50 मीटर) के भीतर।यह सुनिश्चित करने के बाद कि दोष बिंदु में प्रवेश किया जाता है और उच्च वोल्टेज पल्स जनरेटर का डिस्चार्ज चक्र 3 ¢ 5 सेकंड है, चयनित क्षेत्र में केबल के ऊपर सीधे इंगित करना शुरू करें।

चरणों का निर्धारण करना

सेंसर को सेंसर जैक और इयरफोन को हेडफोन जैक से कनेक्ट करें। चयनित क्षेत्र में, सेंसर को सीधे केबल के ऊपर जमीन पर रखें।केबल बिछाने की दिशा में इंगित, और ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन मोड का चयन करें। वेवफॉर्म का निरीक्षण करें और हेडफ़ोन के साथ सुनना शुरू करें। एक अनुशंसित प्रारंभिक सिद्धांत कम सीमा है,बड़ा लाभ और उच्च मात्राध्वनि सुनने और ध्वनि तरंग रूप और चुंबकीय क्षेत्र तरंग रूप दोनों को देखने के बाद, सेंसर जांच को लगभग हर 1 ¢ 2 मीटर में स्थानांतरित करें और प्रत्येक बिंदु पर 2 से अधिक डिस्चार्ज चक्रों की निगरानी करें।आगे बढ़ते रहें जब तक ध्वनि या तरंग अब सुना या देखा जा सकता है और समय का अंतर मूल्य बड़े से छोटे और फिर बड़े करने के लिए बदल जाता है; फिर वापस जाओ और फिर से इंगित करते हैं. फिर से इंगित करते समय, सीमा को बढ़ाएं, लाभ को कम करें और वॉल्यूम को कम करें,वह बिंदु ज्ञात कीजिए जहां ध्वनि और तरंग का आकार सबसे बड़ा है और वह बिंदु जहां समय का अंतर सबसे छोटा है.

सावधानी और आम गलतियाँ
जब बैटरी की शक्ति 20% से कम होती है, तो इंटरफ़ेस एक बिजली प्रतीक प्रदर्शित करता है और उपकरण को चार्ज करने की आवश्यकता होती है; पूरी तरह से डिस्चार्ज बैटरी को पूरी तरह से चार्ज करने में लगभग 4 घंटे लगते हैं।लाल चार्जर प्रकाश का मतलब है चार्जिंग और हरे रंग की रोशनी का मतलब है चार्जिंग पूरा हो गया है.
जांच एक संवेदनशील घटक है और इसे अलग नहीं किया जाना चाहिए।
यदि उपकरण विफल हो जाता है, तो इसे मरम्मत के लिए मूल कारखाने में भेजें; इसे इच्छा से अलग न करें।
एलसीडी को पोंछने के लिए संक्षारक विलायक (जैसे रासायनिक विलायक या अल्कोहल) का उपयोग न करें; गर्म पानी में भिगोए गए अर्ध-शुष्क, फाइबर रहित कपड़े का उपयोग करें और फिर सूखे माइक्रोफाइबर कपड़े का उपयोग करें।
केबल के शरीर पर सेंसर को लगाने की कोशिश न करें, क्योंकि केबल की किसी भी स्थिति में सुनी जाने वाली कमजोर धड़कन का ध्वनि विद्युत तनाव कंपन है और इसका उपयोग करने के लिए नहीं किया जा सकता है।
यदि कोई चुंबकीय क्षेत्र संकेत परीक्षण नहीं किया जा सकता है, बैटरी शक्ति, चुंबकीय क्षेत्र चैनल लाभ सेटिंग, मेजबान और जांच के बीच केबल की जाँच करें, और तरंग रूप प्रदर्शन चालू करें।
यदि इयरफ़ोन से कोई आवाज नहीं आती है जब जांचकर्ता फिक्स्ड या टैप किया जाता है, तो बैटरी की शक्ति, ध्वनि चैनल वृद्धि सेटिंग और होस्ट और जांचकर्ता के बीच केबल की जांच करें।
यह किसके लिए है

XHDD503C एकऐसे नेटवर्क के लिए पथ-सहायक, ध्वनिक-चुंबकीय पोजिशनिंग उपकरण जिनके केबल मार्ग अनिश्चित या दस्तावेज नहीं हैंयह उन कर्मचारियों के लिए बनाया गया है जिन्हें केबल के पथ की पुष्टि करनी होती है और फिर एक ही कार्य में दोष को इंगित करना होता है पुराने या खराब रिकॉर्ड किए गए नेटवर्क, मिश्रित दफन लाइनें,और ऐसी जगहें जहां चित्र और मार्ग के आंकड़े अधूरे हैं, इसलिए ऑपरेटर को बिंदु पर करीब आने के लिए ध्वनिक-चुंबकीय समय अंतर के साथ पथ विचलन संकेत की आवश्यकता होती है।

पुराने या खराब दस्तावेज वाले केबल नेटवर्क पर काम करने वाले दोष-निर्णय दल जहां मार्ग को स्वयं साइट पर फिर से पुष्टि की जानी चाहिए।
पथ-सहायता प्राप्त पता लगाने के साथ ध्वनिक-चुंबकीय प्वाइंटिंग को केबल पर एक ही पास में जोड़ने वाली टीमें।
उच्च आवृत्ति समाक्षीय केबल, स्ट्रीट लाइट केबल और दफन तार विशेषज्ञ विभिन्न सामग्रियों, क्रॉस-सेक्शन और मीडिया के साथ काम करते हैं।
ऐसे ऑपरेटर जो चाहते हैं कि उपकरण स्वचालित रूप से ध्वनिक-चुंबकीय समय अंतर की गणना करे ताकि बिंदु को बार-बार आंका जा सके।
फील्ड क्रू को सबसे मजबूत ध्वनि और तरंग-रूप बिंदु और सबसे छोटे समय-अंतर बिंदु के साथ मिलकर दोष स्थान की पुष्टि करनी होगी।
अक्सर पूछे जाने वाले प्रश्न

Q1. XHDD503C क्या करता है?
यह एक केबल दोष पिनपॉइंटर है जो पावर केबल दोष बिंदु निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है।इलेक्ट्रॉनिक फ्लैशओवर एक प्रभाव डिस्चार्ज जनरेटर द्वारा उत्पन्न किया जाता है और जांच द्वारा उठाया और बढ़ाया जाता है, और बिंदु सटीक रूप से श्रवण और दृश्य निर्णय द्वारा मोटे माप सीमा के भीतर स्थित है, जबकि ध्वनिक और चुंबकीय समय अंतर भी एकत्र किया जाता है।

Q2. यह किस प्रकार के दोषों और केबलों के लिए उपयुक्त है?
यह कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट और बिजली केबलों, उच्च आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों और विभिन्न सामग्रियों के दफन तारों के डिस्कनेक्शन दोषों के लिए उपयुक्त है,क्रॉस सेक्शन और मीडिया, साथ ही उच्च प्रतिरोध लीक और उच्च प्रतिरोध फ्लैशओवर दोष।

प्रश्न 3. ध्वनिक-चुंबकीय तालमेल विधि कैसे काम करती है?
यह पारंपरिक ध्वनिक पद्धति पर आधारित है जिसमें विद्युत चुम्बकीय संकेत का पता लगाने की सुविधा है। डिस्चार्ज ध्वनि जमीन तक पहुंचती है और जांच द्वारा उठाई जाती है,जबकि अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करता हैचूंकि चुंबकीय क्षेत्र ध्वनि से बहुत तेजी से फैलता है, इसलिए दो संकेतों के बीच समय के अंतर से दोष बिंदु की दूरी निर्धारित की जाती है;सबसे कम समय अंतर वाला बिंदु गलती के ठीक ऊपर है.

प्रश्न 4. किस प्रकार की परिशुद्धता और कार्य परिस्थितियों की अपेक्षा की जा सकती है?
ध्वनिक-चुंबकीय पोजिशनिंग सटीकता 0.1 मीटर से कम है और पथ पहचान सटीकता 0.5 मीटर से कम है। यह 4 × 18650 मानक लिथियम बैटरी के साथ 8 घंटे से अधिक स्टैंडबाय के साथ चलता है,−25 °C से 65 °C और सापेक्ष आर्द्रता ≤ 90%, और सेंसर IP65 तक जलरोधक हैं।

Q5. क्या ध्यान दिया जाना चाहिए और इसमें क्या शामिल है?
जब बैटरी की शक्ति 20% से कम हो (पूरी तरह से चार्ज करने के लिए लगभग 4 घंटे); जांच या उपकरण को अलग न करें; एलसीडी को केवल एक अर्ध-सूखे फाइबर मुक्त कपड़े से साफ करें।और केबल शरीर पर सेंसर रखने से बचें. पैकेज में केबल दोष लोकेटर, हेडफोन, जांच (कनेक्शन रॉड, जांच सिर और तीन पंजे के साथ), 7-कोर सिग्नल लाइन, चार्जर और एक बहुआयामी फूल की चाबी शामिल है,एक वर्ष की निःशुल्क वारंटी और आजीवन रखरखाव और तकनीकी सेवा के साथ
