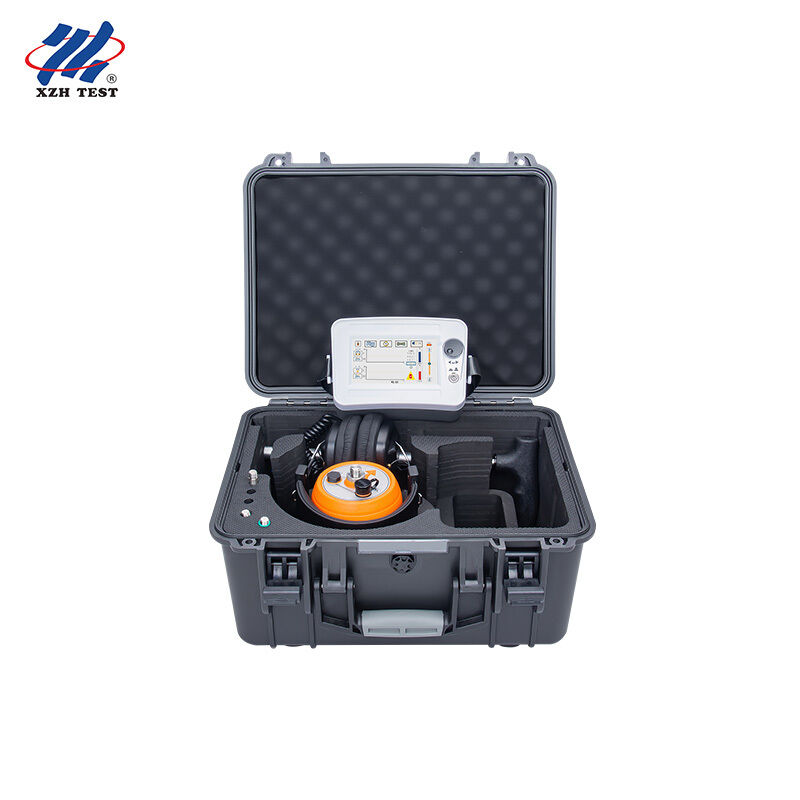

केबल गलती पिनपॉइंटर ∙ डिजिटल जांच ध्वनिक चुंबकीय तुल्यकालन त्रुटि संकेत के साथ ∙ XHDD503C+

केबल गलती पिनपॉइंटर ∙ डिजिटल जांच ध्वनिक चुंबकीय तुल्यकालन त्रुटि संकेत के साथ ∙ XHDD503C+

उत्पाद का विवरण:
उत्पत्ति के प्लेस: शीआन, शानक्सी, चीन
ब्रांड नाम: XZH TEST
प्रमाणन: ISO/CE
मॉडल संख्या: XHDD503C+
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शीआन, शानक्सी, चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
ISO/CE
मॉडल संख्या:
XHDD503C+
प्रमुखता देना:

High Light

प्रमुखता देना:

Point Finder Cable Fault Locator

,

TDR Cable Fault Locator

,

Underground Cable Fault Detection

Trading Information
न्यूनतम आदेश मात्रा:
1यूनिट
मूल्य:
बातचीत योग्य
पैकेजिंग विवरण:
लकड़ी की पैकेजिंग
प्रसव के समय:
5-8 कार्य दिवस
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
3000यूनिट/वर्ष
उत्पाद का वर्णन
उत्पाद अवलोकन

XHDD503C+ केबल फॉल्ट पिनपॉइंटर केबल फॉल्ट के विशिष्ट स्थान का पता लगाने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण के ध्वनिक-चुंबकीय तुल्यकालन सिद्धांत का उपयोग करता है। एक उच्च-वोल्टेज पल्स जनरेटर फॉल्ट पॉइंट पर फ्लैशओवर डिस्चार्ज को प्रेरित करता है। परिणामी कंपन तरंगें, ध्वनि तरंगें और विद्युत चुम्बकीय तरंगें उपकरण की समर्पित प्रोब द्वारा एकत्र की जाती हैं, मुख्य इकाई द्वारा बुद्धिमानी से संसाधित की जाती हैं, और फॉल्ट वेवफॉर्म और ध्वनि आउटपुट और प्रदर्शित की जाती हैं। अंत में, परीक्षक फॉल्ट के सटीक स्थान का निर्धारण करने के लिए श्रवण और दृष्टि का उपयोग करता है, केबल के "ठीक ऊपर, मोटे तौर पर मापी गई सीमा के भीतर" केबल फॉल्ट पॉइंट को सटीक रूप से खोजने का कार्य पूरा करता है।

यह लोकेटर विभिन्न पावर केबल, कोएक्सियल केबल और विभिन्न वोल्टेज स्तरों, क्रॉस-सेक्शन और मीडिया के निम्न-वोल्टेज केबल में निम्न-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और टूटे-सर्किट फॉल्ट का पता लगाने के लिए उपयुक्त है, साथ ही रिसाव और फ्लैशओवर उच्च-प्रतिरोध फॉल्ट भी।

मुख्य विशेषताएं
धूप में भी दृश्यता सुनिश्चित करने वाली टचस्क्रीन हाई-ब्राइटनेस एलसीडी (480 × 850, 350 निट्स)
ध्वनिक-चुंबकीय तुल्यकालन पोजिशनिंग तकनीक जो स्वचालित रूप से ध्वनिक-चुंबकीय समय अंतर की गणना करती है
ध्वनि सिग्नल के गेन और ट्रिगर मान स्वचालित और मैन्युअल समायोजन कार्यों के साथ
पृष्ठभूमि शोर में कमी तकनीक विभिन्न फ़िल्टरिंग विकल्पों के साथ
BNR पृष्ठभूमि शोर में कमी और म्यूट शोर में कमी कार्य
पथ विचलन संकेत और एक निकटवर्ती फॉल्ट पॉइंट संकेत कार्य
अत्यधिक संवेदनशील, शोर-प्रतिरोधी, पूरी तरह से डिजिटल पिनपॉइंटिंग प्रोब
बहु-परत भौतिक-अलगाव सिग्नल सेंसर, वाटरप्रूफ रेटिंग IP65
अंतर्निहित उच्च-क्षमता लिथियम बैटरी अल्ट्रा-लॉन्ग स्टैंडबाय समय के साथ, और एक फास्ट चार्जर
कॉम्पैक्ट और हल्का, संचालित करने में आसान, एक सरल मानव-मशीन इंटरफ़ेस के साथ
तकनीकी पैरामीटर
वस्तु विनिर्देश
फ़िल्टरिंग पैरामीटर पूर्ण पास: 100 हर्ट्ज-1600 हर्ट्ज; बैंड पास: 200 हर्ट्ज-600 हर्ट्ज; निम्न पास: 100 हर्ट्ज-300 हर्ट्ज; उच्च पास: 160 हर्ट्ज-1600 हर्ट्ज
चैनल समायोजन ध्वनि और चुंबकीय संकेतों के 8 स्तर समायोज्य; सिग्नल ट्रिगर थ्रेशोल्ड 0 से 99 स्तरों तक समायोज्य
ध्वनि आउटपुट गेन: 16 स्तर (0-112 डीबी); प्रतिबाधा: 350 Ω
पहचान सीमा 0.00-99.99 एमएस
फ़िल्टरिंग विधि पांचवीं-ऑर्डर सुपरपोजिशन फ़िल्टर
पहचान सटीकता पोजिशनिंग ≤ 0.1 मीटर; पथ ≤ 0.5 मीटर
कार्यशील बिजली की आपूर्ति 3.7 वी-3200 एएच-18650 बैटरी सेल × 4
स्टैंडबाय समय 8 घंटे से अधिक
परिवेश तापमान 25 डिग्री सेल्सियस से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रता ≤ 90%
कार्य सिद्धांत

यह उपकरण पारंपरिक ध्वनिक स्थान विधि के आधार पर, विद्युत चुम्बकीय संकेतों के पता लगाने और अनुप्रयोग को जोड़कर सटीक फॉल्ट स्थान के लिए ध्वनिक-चुंबकीय तुल्यकालन विधि का उपयोग करता है।

जब उच्च-वोल्टेज जनरेटर दोषपूर्ण केबल के माध्यम से डिस्चार्ज होता है, तो फॉल्ट पॉइंट पर डिस्चार्ज से उत्पन्न ध्वनि जमीन पर प्रसारित होती है। ध्वनि सिग्नल को एक अत्यधिक संवेदनशील प्रोब द्वारा उठाया जाता है, प्रवर्धित किया जाता है, और फिर हेडफ़ोन के साथ सुना जाता है, जहां एक "पॉप" ध्वनि सुनाई देती है। प्रोब में एक अंतर्निहित चुंबकीय क्षेत्र प्रेरण कॉइल होता है जो वास्तविक समय में चुंबकीय क्षेत्र संकेतों को प्राप्त करता है। इस सिद्धांत का उपयोग करते हुए कि चुंबकीय क्षेत्र के प्रसार की गति ध्वनि की गति से बहुत अधिक है, यह विद्युत चुम्बकीय और ध्वनि संकेतों के बीच समय अंतर का पता लगाकर फॉल्ट पॉइंट की दूरी निर्धारित करता है। सेंसर की स्थिति को लगातार स्थानांतरित करके, सबसे छोटे ध्वनिक-चुंबकीय समय अंतर वाला बिंदु पाया जाता है; फॉल्ट का सटीक स्थान इस बिंदु के नीचे होता है।

पारंपरिक ध्वनिक फॉल्ट स्थान उपकरण आम तौर पर फॉल्ट पॉइंट पर डिस्चार्ज ध्वनि को अलग करने के लिए केवल हेडफ़ोन या मीटर पॉइंटर की गति पर निर्भर करते हैं। चूंकि डिस्चार्ज ध्वनि क्षणिक और परिवेश शोर से अप्रभेद्य होती है, इसलिए यह अक्सर कम अनुभवी ऑपरेटरों के लिए महत्वपूर्ण चुनौतियां पेश करती है। ध्वनिक-चुंबकीय तुल्यकालन विधि प्रभावी रूप से इन समस्याओं से बचाती है।

ऑपरेशन इंटरफ़ेस और सेटिंग्स

उपकरण दो ऑपरेशन मोड प्रदान करता है: टच स्क्रीन ऑपरेशन और वन-बटन ऑपरेशन। उपयोगकर्ता इंटरफ़ेस में एक वेवफॉर्म डिस्प्ले क्षेत्र (ध्वनि वेवफॉर्म और चुंबकीय क्षेत्र वेवफॉर्म) और एक पैरामीटर समायोजन क्षेत्र शामिल है।

चुंबकीय क्षेत्र ट्रिगर सेटिंग (0-99 स्तर) और चुंबकीय क्षेत्र गेन सेटिंग (1-8 स्तर)
ध्वनि ट्रिगर सेटिंग (0-99 स्तर) और ध्वनि गेन सेटिंग (1-8 स्तर), स्वचालित या मैन्युअल समायोजन के साथ
प्रोब संकेतक; फ़िल्टरिंग मोड सेटिंग (पूर्ण-पास, उच्च-पास, निम्न-पास और बैंड-पास फ़िल्टरिंग)
म्यूट सेटिंग; BNR (पृष्ठभूमि डिजिटल शोर में कमी) सेटिंग
वॉल्यूम सेटिंग (0-16 स्तर; 8 स्तर 84 डीबी के अनुरूप और 12 स्तर 108 डीबी के अनुरूप)
बैटरी स्तर प्रदर्शन, पथ संकेत, ध्वनि तीव्रता, विद्युत चुम्बकीय संकेत, चुंबकीय क्षेत्र की ताकत, ध्वनिक-चुंबकीय समय-अंतर डेटा के चार सेट (एमएस), और प्रोब प्रदर्शन

ध्वनि चैनल फ़िल्टर में 100 हर्ट्ज-1600 हर्ट्ज की डिफ़ॉल्ट बैंडविड्थ होती है। विभिन्न साइटों के लिए उपयुक्त फ़िल्टर पैरामीटर चुने जा सकते हैं - उदाहरण के लिए, फॉल्ट पॉइंट के पास कठोर सतहों पर हाई-पास फ़िल्टर हाई-फ्रीक्वेंसी इम्पैक्ट-डिस्चार्ज ध्वनि को सबसे अच्छा बनाए रखता है, जबकि दूर या ढीली मिट्टी या रेत पर लो-पास फ़िल्टर उपयुक्त होता है। बैंडपास फ़िल्टरिंग दोनों के बीच एक समझौता है।

नोट: जब चार एकत्र किए गए डेटा सेट लगातार तीन बार 30 एमएस से नीचे होते हैं, तो विद्युत चुम्बकीय संकेत के बगल में आइकन प्रदर्शित होता है, जो इंगित करता है कि फॉल्ट पॉइंट निकट आ रहा है।

उपयोग सारांश उच्च-वोल्टेज जनरेटर के साथ वायरिंग

पिनपॉइंटिंग के लिए एक उच्च-वोल्टेज इम्पल्स सिग्नल जनरेटर को आवधिक डिस्चार्ज स्थिति में काम करने की आवश्यकता होती है। वायरिंग विधियों में फेज-वायर-टू-आर्मर्ड विधि (फेज-टू-ग्राउंड मुख्य-इन्सुलेशन क्षति होने पर पसंदीदा, क्योंकि डिस्चार्ज-ध्वनि क्षीणन छोटा होता है), फेज-टू-फेज विधि (ग्राउंडिंग के बिना एक साधारण फेज-टू-फेज फॉल्ट के लिए), और एक साधारण ओपन-सर्किट फॉल्ट के लिए वायरिंग विधि शामिल है।

पिनपॉइंटिंग क्षेत्र का चयन

पिनपॉइंटिंग से पहले, केबल मार्ग को पहले स्पष्ट रूप से परिभाषित किया जाना चाहिए; यदि चित्र अधूरे हैं, तो मार्ग की खोज की जानी चाहिए और मार्ग को चिह्नित किया जाना चाहिए। दूरी-माप के परिणामों के आधार पर और केबल-रील मार्जिन और इलाके को ध्यान में रखते हुए, फॉल्ट स्थान मोटे तौर पर निर्धारित किया जाता है, आम तौर पर मोटे दूरी-माप मान के ± 50 मीटर के भीतर। यह सुनिश्चित करने के बाद कि फॉल्ट पॉइंट पंचर हो गया है और हाई-वोल्टेज पल्स जनरेटर का डिस्चार्ज चक्र 3-5 सेकंड के भीतर है, चयनित क्षेत्र के भीतर केबल के ठीक ऊपर पिनपॉइंटिंग शुरू होती है।

पिनपॉइंटिंग चरण

प्रोब को असेंबल करें और इसे सेंसर पोर्ट से कनेक्ट करें, और हेडफ़ोन को हेडफ़ोन पोर्ट से कनेक्ट करें। चयनित क्षेत्र में, सेंसर को केबल के ठीक ऊपर जमीन पर सपाट रखें, केबल बिछाने की दिशा में इंगित करें, और वेवफॉर्म का निरीक्षण करें जबकि हेडफ़ोन के साथ सुनें। एक अनुशंसित प्रारंभिक सेटिंग कम थ्रेशोल्ड, उच्च गेन और उच्च वॉल्यूम है। जब ध्वनि और ध्वनि / चुंबकीय वेवफॉर्म सुने और देखे जाते हैं, तो सेंसर प्रोब को हर 1-2 मीटर पर ले जाएं और कम से कम दो डिस्चार्ज चक्रों के लिए प्रत्येक बिंदु पर सुनें। तब तक जारी रखें जब तक कोई ध्वनि सुनाई न दे और कोई वेवफॉर्म फिर से दिखाई न दे और समय अंतर बड़े से छोटे और फिर से बड़े में बदल जाए; फिर वापस जाकर फिर से पता लगाएं। जब फिर से पता लगा रहे हों, तो उच्च थ्रेशोल्ड, कम गेन और कम वॉल्यूम का उपयोग करें, और उस बिंदु को ढूंढें जहां ध्वनि और वेवफॉर्म एक साथ अधिकतम हों और वह बिंदु जहां समय अंतर न्यूनतम हो - दोनों का संयोग फॉल्ट पॉइंट है।

सावधानियां और सामान्य फॉल्ट
जब बैटरी स्तर 20% से नीचे हो तो इंटरफ़ेस एक बिजली-बोल्ट प्रतीक प्रदर्शित करता है और उपकरण को चार्ज करने की आवश्यकता होती है; पूरी तरह से डिस्चार्ज बैटरी को पूरी तरह से चार्ज होने में लगभग 4 घंटे लगते हैं। एक लाल चार्जर लाइट चार्जिंग का मतलब है और एक हरी लाइट का मतलब है कि चार्जिंग पूरी हो गई है।
प्रोब एक संवेदनशील तत्व है और इसे अलग नहीं किया जाना चाहिए।
यदि उपकरण खराब हो जाता है, तो तुरंत निर्माता से संपर्क करें; इसे अपनी मर्जी से अलग न करें।
एलसीडी को पोंछने के लिए संक्षारक सॉल्वैंट्स (जैसे रासायनिक सॉल्वैंट्स या अल्कोहल) का उपयोग न करें; गर्म पानी में भिगोए हुए अर्ध-सूखे, लिंट-फ्री कपड़े का उपयोग करें और फिर एक सूखे माइक्रोफाइबर कपड़े का उपयोग करें।
पिनपॉइंटिंग के लिए सेंसर को सीधे केबल बॉडी पर न रखें, क्योंकि केबल पर कहीं भी सुनाई देने वाली हल्की चरचराहट की आवाज बड़े करंट के तात्कालिक डिस्चार्ज से विद्युत तनाव के कारण होने वाला कंपन है, या केबल कवच ओवरलैप पर ऑक्साइड या जंग से एक कमजोर डिस्चार्ज है, और इसका उपयोग पिनपॉइंटिंग के लिए नहीं किया जा सकता है।
यदि कोई चुंबकीय क्षेत्र संकेत का परीक्षण नहीं किया जा सकता है, तो बैटरी पावर, चुंबकीय क्षेत्र चैनल गेन सेटिंग, मुख्य इकाई और प्रोब के बीच कनेक्शन की जांच करें, और फिर से जांचें कि पथ सही है।
यदि प्रोब को स्थित या टैप करते समय हेडफ़ोन से कोई ध्वनि नहीं आती है, तो बैटरी पावर, वॉल्यूम सेटिंग्स के गेन, मुख्य इकाई और प्रोब के बीच कनेक्शन, और होस्ट और हेडसेट के बीच कनेक्शन की जांच करें।
यह किसके लिए है

XHDD503C+ एक स्व-अनुकूलन, डिजिटल पिनपॉइंटिंग उपकरण है जो नियमित केबल-रखरखाव कार्य के लिए है जहां उपयोग में आसानी और दोहराव मायने रखता है. स्वचालित ध्वनि गेन / ट्रिगर समायोजन और एक स्पष्ट निकटवर्ती-फॉल्ट-पॉइंट संकेत के साथ, यह मिश्रित-अनुभव वाली टीमों के लिए बनाया गया है जो चाहते हैं कि उपकरण साइट के लिए अपने आप अनुकूल हो जाए - ताकि एक कम अनुभवी ऑपरेटर अभी भी आत्मविश्वास से कॉल कर सके, और एक अनुभवी ऑपरेटर उच्च-आवृत्ति, दिन-प्रतिदिन के कामों पर तेजी से काम कर सके।

नियमित ओ एंड एम टीमें जो नियमित रूप से केबल फॉल्ट को पिनपॉइंट करती हैं और एक सुसंगत, दोहराने योग्य वर्कफ़्लो को महत्व देती हैं।
मिश्रित-अनुभव वाली क्रू जहां कम अनुभवी ऑपरेटर स्वचालित गेन / ट्रिगर समायोजन और निकटवर्ती-फॉल्ट-पॉइंट संकेत पर भरोसा करते हैं।
विभिन्न वोल्टेज स्तरों, क्रॉस-सेक्शन और मीडिया पर काम करने वाली पावर केबल, कोएक्सियल केबल और लो-वोल्टेज केबल टीमें।
निम्न-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और टूटे-सर्किट फॉल्ट, साथ ही रिसाव और फ्लैशओवर उच्च-प्रतिरोध फॉल्ट को संभालने वाली क्रू।
फील्ड टीमें जो पथ विचलन संकेत और IP65 सुरक्षा के साथ एक कॉम्पैक्ट, पूरी तरह से डिजिटल शोर-प्रतिरोधी प्रोब चाहती हैं।
अक्सर पूछे जाने वाले प्रश्न

Q1. XHDD503C+ क्या करता है?
यह एक केबल फॉल्ट पिनपॉइंटर है जो कंपन पिकअप और विद्युत चुम्बकीय प्रेरण के ध्वनिक-चुंबकीय तुल्यकालन सिद्धांत का उपयोग करके केबल फॉल्ट के विशिष्ट स्थान का पता लगाता है। प्रोब फॉल्ट पर फ्लैशओवर डिस्चार्ज से उत्पन्न कंपन, ध्वनि और विद्युत चुम्बकीय तरंगों को एकत्र करता है, और मुख्य इकाई बुद्धिमानी से फॉल्ट वेवफॉर्म और ध्वनि को संसाधित और प्रदर्शित करती है, ताकि परीक्षक श्रवण और दृष्टि से फॉल्ट को पिनपॉइंट कर सके।

Q2. यह किन फॉल्ट और केबल के लिए उपयुक्त है?
यह विभिन्न वोल्टेज स्तरों, क्रॉस-सेक्शन और मीडिया के पावर केबल, कोएक्सियल केबल और लो-वोल्टेज केबल में निम्न-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और टूटे-सर्किट फॉल्ट, साथ ही रिसाव और फ्लैशओवर उच्च-प्रतिरोध फॉल्ट का पता लगाने के लिए उपयुक्त है।

Q3. यह दैनिक उपयोग में क्या अलग बनाता है?
यह स्वचालित रूप से ध्वनिक-चुंबकीय समय अंतर की गणना करता है, स्वचालित और मैन्युअल ध्वनि गेन / ट्रिगर समायोजन प्रदान करता है, और एक पथ विचलन संकेत और एक निकटवर्ती-फॉल्ट-पॉइंट संकेत प्रदान करता है, जिससे ऑपरेटरों को शोर वाली साइट पर भी बिंदु को जल्दी से पुष्टि करने में मदद मिलती है।

Q4. क्या सटीकता और काम करने की स्थिति की उम्मीद की जा सकती है?
पोजिशनिंग के लिए पहचान सटीकता ≤ 0.1 मीटर और पथ के लिए ≤ 0.5 मीटर है, जिसमें 0.00-99.99 एमएस की पहचान सीमा है। यह 4 × 3.7 वी-3200 एएच-18650 बैटरी सेल पर 8 घंटे से अधिक स्टैंडबाय के साथ चलता है, -25 डिग्री सेल्सियस से 65 डिग्री सेल्सियस और सापेक्ष आर्द्रता ≤ 90% पर, और सेंसर IP65 तक वाटरप्रूफ हैं।

Q5. क्या ध्यान दिया जाना चाहिए, और क्या शामिल है?
बैटरी स्तर 20% से नीचे होने पर उपकरण को चार्ज करें (पूरी तरह से चार्ज होने में लगभग 4 घंटे); प्रोब या उपकरण को अलग न करें; एलसीडी को केवल अर्ध-सूखे लिंट-फ्री कपड़े से साफ करें; और सेंसर को सीधे केबल बॉडी पर न रखें। पैकेज में केबल फॉल्ट लोकेटर, हेडफ़ोन, प्रोब (कनेक्टिंग रॉड, बेस, ग्राउंड पिन, प्रोब कनेक्टर और डिस्क कनेक्टर के साथ), 7-कोर शील्डेड सिग्नल केबल, चार्जर और एक मल्टी-फंक्शनल रिंच शामिल है, जिसमें एक साल की वारंटी और आजीवन रखरखाव और तकनीकी सेवाएं हैं।
