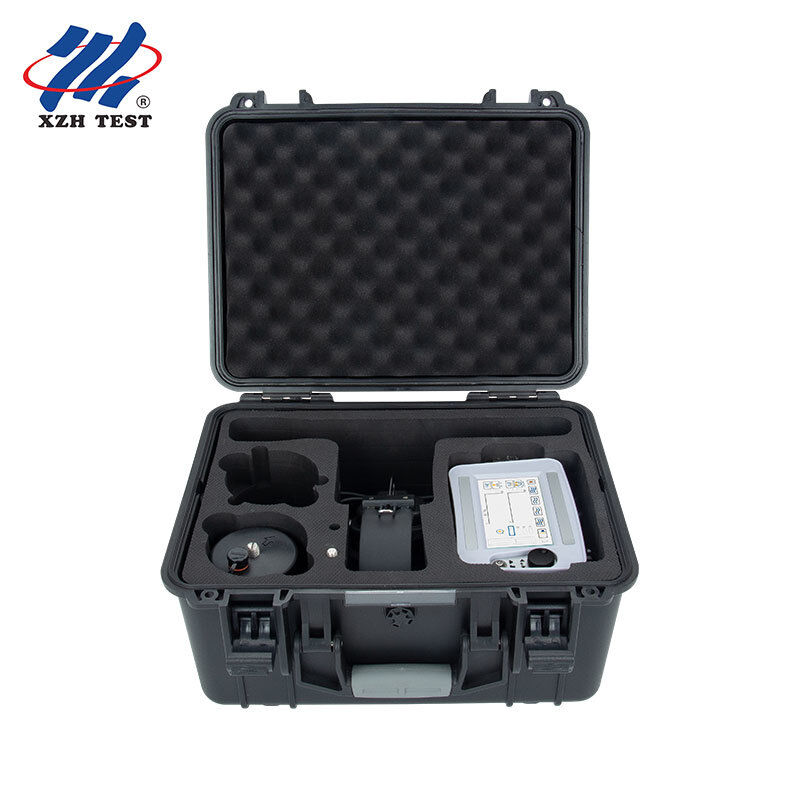

केबल दोष पिनपॉइंटर∙ 5 इंच टचस्क्रीन पिनपॉइंटर उपकरण XHDD503B

XHDD503B केबल फॉल्ट पिनपॉइंटर पावर केबल फॉल्ट बिंदु निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है। इलेक्ट्रॉनिक फ्लैशओवर प्रभाव डिस्चार्ज जनरेटर द्वारा उत्पन्न होता है, जिसे संबंधित जांच द्वारा उठाया और बढ़ाया जाता है, और गलती बिंदु का सटीक स्थान श्रवण और दृश्य निर्णय द्वारा निर्धारित किया जाता है। यह रफ माप सीमा के भीतर केबल दोष बिंदु की सटीक स्थिति को पूरा करता है और ध्वनिक और चुंबकीय समय के अंतर को एकत्र करता है, कई परीक्षण मोड और कुशल और सटीक केबल दोष स्थान के लिए समृद्ध, विविध त्वरित जानकारी प्रदान करने के लिए पोजिशनिंग तकनीक और पथ-सहायता परीक्षण को एकीकृत करता है।

यह पिनपॉइंटिंग उपकरण कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट और बिजली केबलों, उच्च-आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों और विभिन्न सामग्रियों, क्रॉस-सेक्शन और मीडिया के दबे हुए तारों के साथ-साथ उच्च-प्रतिरोध रिसाव और उच्च-प्रतिरोध फ्लैशओवर दोषों के लिए उपयुक्त है।

डिवाइस दोष स्थान को सटीक रूप से निर्धारित करने के लिए ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है, जो विद्युत चुम्बकीय संकेतों के अतिरिक्त पता लगाने और अनुप्रयोग के साथ पारंपरिक ध्वनिक पिनपॉइंटिंग विधि पर आधारित है।

जब हाई-वोल्टेज जनरेटर दोषपूर्ण केबल पर प्रभाव डिस्चार्ज करता है, तो दोष बिंदु पर डिस्चार्ज द्वारा उत्पन्न ध्वनि जमीन पर प्रसारित होती है। ध्वनि संकेत को अत्यधिक संवेदनशील जांच द्वारा उठाया जाता है; प्रवर्धन के बाद, हेडफ़ोन के माध्यम से एक "पॉप" ध्वनि सुनाई देती है। अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करती है और, इस सिद्धांत का उपयोग करते हुए कि चुंबकीय क्षेत्र ध्वनि की तुलना में बहुत तेजी से फैलता है, विद्युत चुम्बकीय संकेत और ध्वनि संकेत के बीच समय के अंतर का पता लगाकर गलती बिंदु की दूरी निर्धारित करता है। सबसे छोटे ध्वनिक-चुंबकीय समय अंतर वाले बिंदु को खोजने के लिए सेंसर की स्थिति को स्थानांतरित किया जाता है, और सटीक दोष स्थान इसके नीचे होता है।

पारंपरिक ध्वनिक पिनपॉइंटिंग उपकरण आम तौर पर केवल इयरफ़ोन के साथ निगरानी करते हैं, या गलती बिंदु पर डिस्चार्ज ध्वनि की पहचान करने के लिए मीटर-पॉइंटर स्विंग पर भरोसा करते हैं। चूंकि डिस्चार्ज ध्वनि एक पल में गायब हो जाती है और परिवेशीय शोर से बहुत अलग नहीं होती है, यह अक्सर कम अनुभवी ऑपरेटरों के लिए बड़ी मुश्किलें लाती है। ध्वनिक-चुंबकीय तुल्यकालन विधि प्रभावी रूप से इन समस्याओं से बचती है।

उपकरण का पिनपॉइंटिंग मोड ध्वनिक और चुंबकीय मोड है: यह स्वचालित रूप से ध्वनि और चुंबकीय क्षेत्र सिग्नल तरंगों को प्रदर्शित करता है और स्वचालित रूप से ध्वनिक और चुंबकीय संकेतों के समय अंतर की गणना करता है। यह टच स्क्रीन या एक-बटन समायोजन नियंत्रण द्वारा संचालित होता है। ऑपरेशन इंटरफ़ेस में एक वेवफॉर्म डिस्प्ले क्षेत्र और एक पैरामीटर समायोजन क्षेत्र शामिल है।

ध्वनि चैनल फ़िल्टर की फ़ैक्टरी डिफ़ॉल्ट बैंडविड्थ 100 Hz-1600 Hz है। विभिन्न साइटों के लिए उपयुक्त फिल्टर मापदंडों का चयन किया जा सकता है - उदाहरण के लिए, कठोर मिट्टी के आवरण (जैसे सीमेंट और पत्थर के स्लैब के नीचे) पर उच्च आवृत्ति वाले घटक हावी होते हैं, जबकि समुद्र तट या मिट्टी के आवरण पर कम आवृत्ति वाले घटक हावी होते हैं।

ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन पिनपॉइंटिंग के लिए आवधिक डिस्चार्ज स्थिति में काम करने वाले उच्च वोल्टेज प्रभाव सिग्नल जनरेटर की आवश्यकता होती है। वायरिंग विधियों में चरण-दर-बख्तरबंद विधि शामिल है (जब चरण-से-ग्राउंड इन्सुलेशन क्षति होती है, क्योंकि डिस्चार्ज-ध्वनि क्षीणन छोटा होता है), चरण-दर-चरण विधि (संयुक्त ग्राउंडिंग के बिना एक साधारण चरण-दर-चरण गलती के लिए), और एक साधारण डिस्कनेक्शन गलती के लिए वायरिंग विधि शामिल होती है।

पिनपॉइंटिंग से पहले, केबल पथ को पहले स्पष्ट रूप से परिभाषित किया जाना चाहिए; यदि ड्राइंग डेटा अधूरा है, तो पथ का पता लगाया जाना चाहिए और चिह्नित किया जाना चाहिए। दूरी-माप परिणामों के अनुसार और केबल-हेड रील मार्जिन और इलाके पर विचार करते हुए, गलती बिंदु स्थान मोटे तौर पर निर्धारित किया जाता है, आम तौर पर (मोटे दूरी-माप मूल्य ± 50 मीटर) के भीतर। यह सुनिश्चित करने के बाद कि दोष बिंदु प्रवेश कर चुका है और हाई-वोल्टेज पल्स जनरेटर का डिस्चार्ज चक्र 3-5 सेकंड है, चयनित क्षेत्र में सीधे केबल के ऊपर पिनपॉइंट करना शुरू करें।

पिनपॉइंटिंग जांच सेंसर को सेंसर सॉकेट से और ईयरफोन को ईयरफोन सॉकेट से कनेक्ट करें। चयनित क्षेत्र में, सेंसर को सीधे केबल के ऊपर जमीन पर सपाट रखें, केबल बिछाने की दिशा की ओर इशारा करते हुए, ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन मोड का चयन करें, और इयरफ़ोन के साथ सुनते समय तरंग रूप का निरीक्षण करें। एक अनुशंसित शुरुआती सिद्धांत कम सीमा, बड़ा लाभ और उच्च मात्रा है। जब ध्वनि और ध्वनि/चुंबकीय तरंगों को सुना और देखा जाता है, तो सेंसर जांच को हर 1-2 मीटर पर घुमाएं और प्रत्येक बिंदु पर 2 से अधिक डिस्चार्ज चक्रों की निगरानी करें। तब तक आगे बढ़ते रहें जब तक कि ध्वनि और तरंग रूप को सुना या देखा न जा सके और समय का अंतर बड़े से छोटे और वापस बड़े में न बदल जाए; फिर पुन: स्थिति पर वापस जाएँ। पुन: स्थिति निर्धारण करते समय, थ्रेशोल्ड बढ़ाएं, लाभ कम करें और वॉल्यूम कम करें, और उस बिंदु को ढूंढें जहां ध्वनि और तरंग रूप सबसे बड़े हैं और उस बिंदु को ढूंढें जहां समय का अंतर सबसे छोटा है - दोनों का ओवरलैप गलती बिंदु है।
