गहराई और वर्तमान माप के साथ डिजिटल केबल रूट ट्रैसर

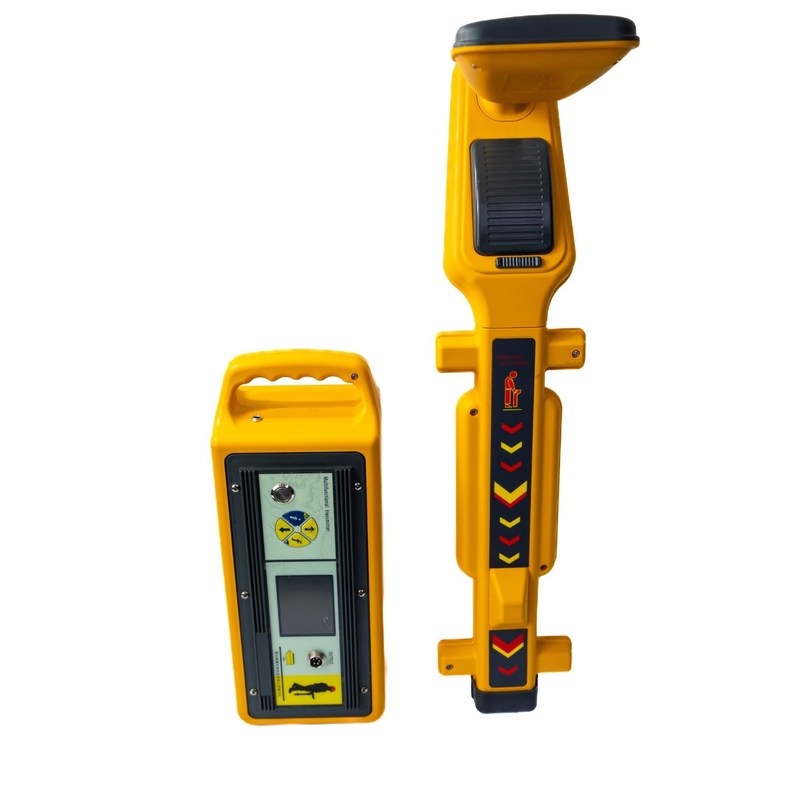

XHGX507X केबल पाइप लोकेटर केबल का पता लगाने के लिए भूमिगत केबलों से विद्युत चुम्बकीय क्षेत्र संकेतों का उपयोग करता है, जो सटीक केबल डिटेक्शन के लिए गहराई और वर्तमान रीडिंग प्रदान करता है।

यह उपकरण अमेरिकी FCC नियमों के भाग 15 का अनुपालन करता है और यूरोपीय निर्देश 1999/5/EC के प्रावधानों को पूरा करता है।

• लाइव और अनलाइव पावर केबलों दोनों के लिए केबल पथ खोज क्षमता
• बेहतर पथ खोजने की सटीकता के लिए वर्तमान दिशा और चरण संकेत कार्य
• दबे हुए केबल की गहराई का पता लगाना
• एकाधिक आवृत्ति विकल्पों (577Hz से 133kHz) के साथ ट्रांसमीटर
• बाहरी निरंतर प्रतिरोध मानों का परीक्षण करने के लिए ओममीटर फ़ंक्शन
• ग्राफिकल प्रतिनिधित्व के साथ सिग्नल शक्ति का डिजिटल प्रदर्शन
• सटीक पाइपलाइन स्थान के लिए बाएं/दाएं तीर
• पाइपलाइन दिशा संकेत के लिए कंपास
• पाइपलाइन की गहराई और वर्तमान का वास्तविक समय प्रदर्शन
• ऑपरेटर की थकान को कम करने के लिए वॉयस प्रॉम्प्ट सिस्टम

ट्रांसमीटर इस सिस्टम के लिए सिग्नल स्रोत के रूप में कार्य करता है, जिसमें पूरी कार्यक्षमता, उच्च बुद्धिमत्ता और सरल संचालन होता है।

• वर्तमान आउटपुट आवृत्ति
• आउटपुट पावर स्तर (कम, मध्य, उच्च, पूर्ण)
• कार्य मोड (सीधा कनेक्शन, युग्मन, प्रेरण)
• लूप करंट वैल्यू (0-999 एमए)
• लूप प्रतिबाधा मान (00001-20000 ओम)
• बैटरी पावर स्थिति
• स्थिरता संकेतक (रोलिंग सर्कल)

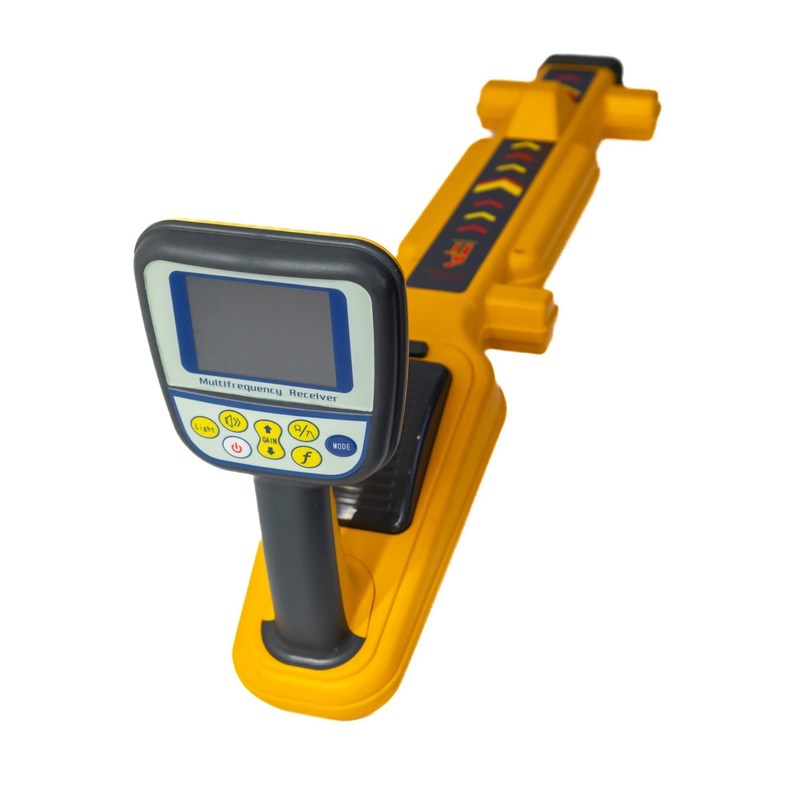

• वर्तमान प्राप्त आवृत्ति (प्रारंभिक 577Hz)
• सिग्नल शक्ति ग्रेटिंग डिस्प्ले
• तीन अंकों का सिग्नल शक्ति संकेतक (00.0-99.9)
• पाइपलाइन दिशा के लिए रंग कंपास
• गहराई और वर्तमान माप
• सिग्नल लाभ (000-140db, ऑटो-एडजस्टेड)
• रिसीवर मोड संकेतक
• बैटरी स्तर संकेतक
• वॉल्यूम नियंत्रण संकेतक
• केबल स्थान के लिए बाएं/दाएं तीर
• वर्तमान दिशा और चरण संकेत (SS आवृत्ति)

• क्रेस्ट विधि:संकीर्ण चोटियाँ, व्यापक चोटियाँ, व्यापक तीर, चोटियाँ + घाटियाँ
• गर्त विधि:जब कोई आसन्न केबल मौजूद न हो तो सटीक स्थिति के लिए
