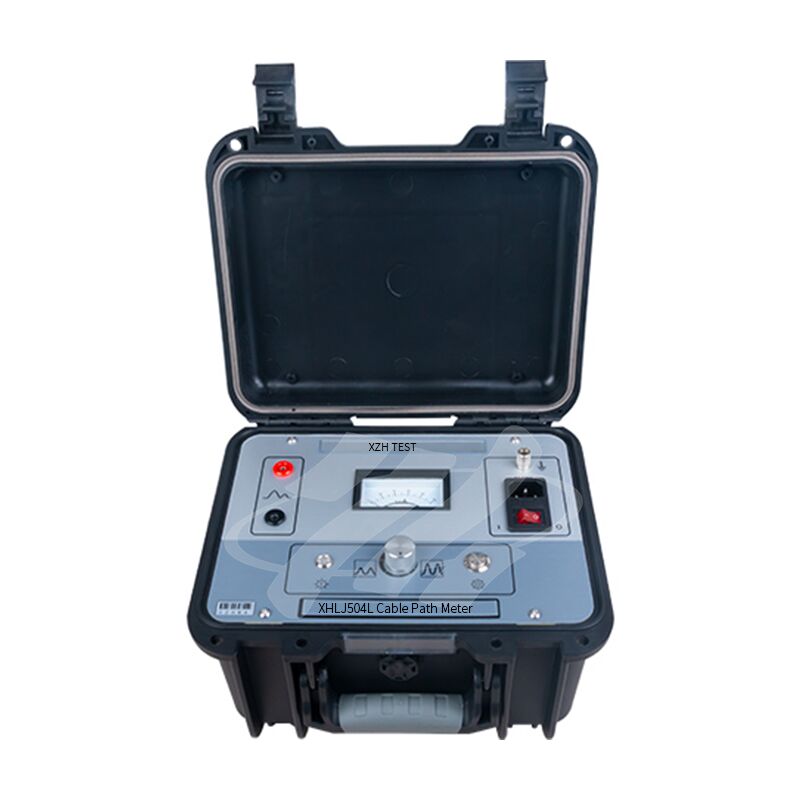

XHLJ504 केबल रूट ट्रेसर (केबल पाइप लोकेटर)एक उच्च-शक्ति पथ सिग्नल जनरेटर (ट्रांसमीटर) और दबे हुए केबल पथों का पता लगाने के लिए आवश्यक रिसीवर से बना है।
केबल पथ मीटर का मूल सिद्धांत एक पथ सिग्नल जनरेटर (यानी, पथ मीटर सिग्नल ट्रांसमिटिंग होस्ट) का उपयोग करना है ताकि परीक्षण के तहत केबल में एक पथ पल्स सिग्नल डाला जा सके, जिससे विद्युत चुम्बकीय तरंगें उत्पन्न हों, और फिर उन्हें एक जांच के साथ प्राप्त किया जा सके, और रिसीवर प्राप्त सिग्नल को बढ़ाता है। प्रसंस्करण के बाद, आउटपुट इयरफ़ोन और पॉइंटर मीटर को भेजा जाता है।
यह केबल रूट ट्रेसर इयरफ़ोन में ध्वनि चोटियों, ध्वनि घाटियों और पॉइंटर मीटर के विक्षेपण डिग्री के अनुसार केबल के दबे हुए पथ और गहराई का न्याय करता है।
बहु-कार्य
केबल पथ रिसीवर का उपयोग जांच और हेडफ़ोन आदि के साथ संयोजन में किया जाता है, और इसका उपयोग केबल फॉल्ट पिनपॉइंटर के रूप में किया जा सकता है।
मुख्य घटक

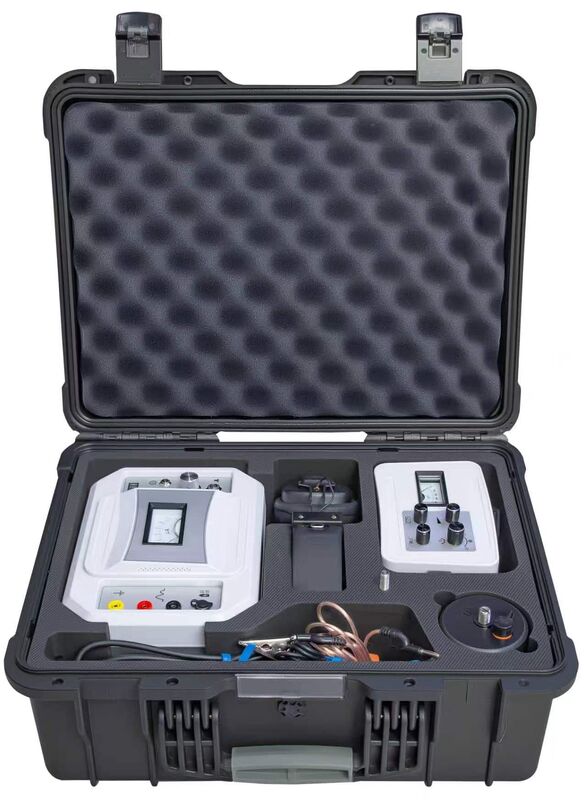

यह केबल पाइप लोकेटर मुख्य रूप से ट्रांसमीटर और रिसीवर से बना है, दो भाग नीचे दिखाए गए हैं।
तकनीकी पैरामीटर
ट्रांसमीटर
| आउटपुट सिग्नल | 15kHz रुक-रुक कर |
| आउटपुट पावर | 100W |
| आउटपुट करंट | 0～2A |
| कार्य शक्ति | 220V (1±10%) 50Hz (1±5%); |
रिसीवर
| आवर्धन | 500,000 बार |
| पहचान सटीकता | ±0.2m |
| आउटपुट प्रतिबाधा | 350Ω |
| कार्य बिजली की आपूर्ति | दो मानक 9V बैटरी |
| शांत धारा | <10mA |
उत्पाद की विशेषताएँ
1. पारंपरिक विद्युत चुम्बकीय प्रेरण सिद्धांत का उपयोग करना, मजबूत विरोधी हस्तक्षेप क्षमता।
2. अधिक-वर्तमान और शॉर्ट-सर्किट सुरक्षा कार्यों के साथ, यह सुरक्षित और विश्वसनीय है।
3. उच्च शक्ति आउटपुट, केबल की लंबाई से सीमित नहीं, ओपन सर्किट भी एक पथ पा सकता है।
4. आउटपुट स्टीप्लेस रूप से समायोज्य है, विभिन्न परीक्षण स्थलों के लिए उपयुक्त है, मजबूत अनुकूलन क्षमता के साथ।
5. सुपर मजबूत आवर्धन, पहचान गहराई 10 मीटर से अधिक है।
6. अल्ट्रा-लो पावर खपत डिजाइन, शांत धारा 10mA से कम है।
7. एनालॉग मीटर का डिज़ाइन, सिग्नल की ताकत और प्रवृत्ति एक नज़र में स्पष्ट है।
8. शून्य स्तर को मनमाने ढंग से समायोजित किया जा सकता है, जो सभी प्रकार के मजबूत और कमजोर दृश्यों के लिए उपयुक्त है।
साइट पर केबल पथ परीक्षण --संकेत आरेख
सामान्य मार्ग का पता लगाने वाला तार आरेख
सुपर-लंबाई या ब्रेकिंग केबल रूट डिटेक्शन वायरिंग आरेख
विशेष मार्ग डिटेक्शन वायरिंग आरेख
केबल की दबी हुई गहराई का परीक्षण करें
जब आप केबल की दबी हुई गहराई का न्याय करते हैं, तो आप जांच को केबल की स्थिति पर जमीन से 45 डिग्री के कोण पर रख सकते हैं जिसे मापा गया है, "बाहर की ओर बढ़ें" पथ के लंबवत। जांच के बीच में सबसे छोटा ध्वनि बिंदु खोजें, फिर जांच की दूरी केबल की दबी हुई गहराई है। उपरोक्त संचालन आवश्यक वस्तुओं के लिए, कृपया निम्नलिखित आकृति में जांच प्लेसमेंट के योजनाबद्ध आरेख को देखें।
जांच प्लेसमेंट का योजनाबद्ध आरेख
