भूमिगत पाइपलाइन लोकेटर (15W ट्रांसमीटर, 20 मीटर गहराई का पता लगाने)

Name: भूमिगत पाइपलाइन लोकेटर (15W ट्रांसमीटर, 20 मीटर गहराई का पता लगाने)
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C1
Price: 1,662.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	शीआन, शानक्सी, चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	CE, ISO
मॉडल संख्या:	XHGX507C1

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

CE, ISO

मॉडल संख्या:

XHGX507C1

बिजली उत्पादन:

अधिकतम 15W, 9 स्तर समायोज्य

प्रत्यक्ष आउटपुट वोल्टेज:

अधिकतम 300V

आउटपुट आवृत्तियाँ:

640 हर्ट्ज, 1.28 किलोहर्ट्ज़, 2.56 किलोहर्ट्ज़, 3.20 किलोहर्ट्ज़, 4.09 किलोहर्ट्ज़, 8.19 किलोहर्ट्ज़

डिटेक्शन रेंज:

सीधा कनेक्शन 0-20 किमी; युग्मन विधि 0-10 कि.मी

गहराई माप:

0-20 मी, वास्तविक समय प्रदर्शन

केबल की पहचान:

20 केबल तक (L1-L20), लचीला क्लैंप

दोष स्थान:

वैकल्पिक ए-फ़्रेम, चरण-वोल्टेज विधि (640Hz-3.20kHz)

रिसीवर डिस्प्ले/बैटरी:

4.3-इंच टच एलसीडी; 8.4V 5200mAh

ट्रांसमीटर बैटरी:

11.1V लिथियम आयरन फॉस्फेट

कार्य तापमान:

-10 से +40 डिग्री सेल्सियस, 80%आरएच से नीचे

सुरक्षा मानक:

आईईसी61010-1, आईईसी61010-031, आईईसी61326

गारंटी:

12 महीने

प्रमुखता देना:

High Light

प्रमुखता देना:

municipal underground cable locator

underground pipe and cable locator

pre-excavation cable fault locator

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी की पैकेजिंग

प्रसव के समय:

5-8 दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 यूनिट/वर्ष

उत्पाद का वर्णन

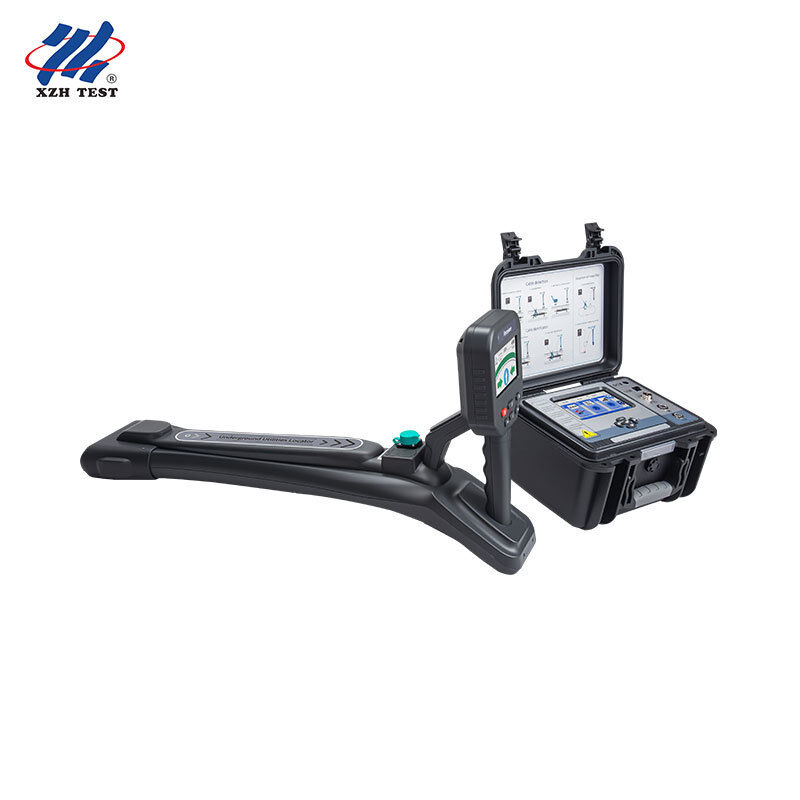

भूमिगत केबल और पाइप लोकेटर | XHGX507C1

XHGX507C1 भूमिगत केबल और पाइप लोकेटर एक पूर्ण उपयोगिता सर्वेक्षण प्रणाली है, जो नगरपालिका और निर्माण स्थल के कार्यों के लिए उपयुक्त है: यह दबी हुई बिजली केबल, संचार केबल, धातु के पाइप, गैस पाइप और गाइड पाइप का पता लगा सकती है, उनके पथ को प्रदर्शित कर सकती है और दिशात्मक मार्गदर्शन प्रदान कर सकती है, दबी हुई गहराई और वर्तमान (0-20 मीटर) को वास्तविक समय में माप सकती है, और 20 से अधिक केबल वाले साझा पाइप में व्यक्तिगत केबल की पहचान कर सकती है — — इसलिए, खुदाई करने वालों को खुदाई शुरू करने से पहले ठीक से पता चल जाता है कि नीचे क्या है।

खुदाई के दौरान अज्ञात उपयोगिताओं से टकराना निर्माण स्थलों पर सबसे महंगा, सबसे खतरनाक दुर्घटनाओं में से एक है। XHGX507C1 उपयोगिताओं की सुरक्षा सुनिश्चित करने के लिए एक पूर्ण खुदाई-पूर्व सर्वेक्षण प्रक्रिया की सिफारिश करता है: किसी भी ट्रांसमीटर की आवश्यकता के बिना निष्क्रिय स्कैनिंग विद्युत केबल मार्गों का पता लगा सकती है, संवेदन मोड क्षेत्र स्कैनिंग गैर-खुली धातु पाइपों को प्रदर्शित कर सकती है, और खुदाई से पहले प्रत्येक चिह्नित पथ की गहराई का पता लगा और सत्यापित कर सकती है। इसका दिशात्मक गाइडेंस सतह पर है, इसलिए किसी भी पोजिशनिंग उपकरण के अनुभव के बिना ऑपरेटर भी सटीक रूप से पता लगा सकते हैं।

लक्षित दर्शकों के लिए आवेदन:विशेष रूप से नगरपालिका जल, गैस और हीटिंग नेटवर्क ऑपरेटरों, दूरसंचार साइट ऑपरेटरों, उपयोगिता सर्वेक्षण ठेकेदारों और土木工程 टीमों के लिए डिज़ाइन किया गया है, ताकि खुदाई, नवीनीकरण या गैर-खुदाई निर्माण कार्यों से पहले भूमिगत उपयोगिताओं का पता लगाया और मैप किया जा सके, ताकि बिजली केबल और पाइप को नुकसान से बचाया जा सके।

मुख्य विनिर्देश

दायरा	विनिर्देश
मॉडल	XHGX507C1
कार्य	केबल/पाइप पथ ट्रैकिंग (दिशात्मक प्रदर्शन के साथ), वास्तविक समय गहराई और वर्तमान माप, केबल पहचान, टाइप ए फ्रेम ग्राउंड फॉल्ट डिटेक्शन (वैकल्पिक)
माप सीमा	सीधा कनेक्शन: 0-20 किमी; युग्मन विधि: 0-10 किमी; संवेदन विधि: 2 मीटर से कम की दबी हुई गहराई वाले केबल के लिए उपयुक्त।
गहराई माप	0-20 मीटर वास्तविक समय प्रदर्शन; केंद्र रेखा पोजिशनिंग सटीकता ±5% (0-3 मीटर दबी हुई गहराई), -10% (3-20 मीटर दबी हुई गहराई)
ट्रांसमीटर आउटपुट पावर	अधिकतम शक्ति 15W, 9 स्तर समायोज्य, स्वचालित वास्तविक समय प्रतिबाधा मिलान
ट्रांसमीटर आउटपुट वोल्टेज	अधिकतम वोल्टेज 300V (सीधा आउटपुट)
आउटपुट आवृत्ति	11 मुख्य सक्रिय आवृत्तियाँ: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz; रिसीवर बाहरी अतिरिक्त 50Hz/60Hz/250Hz निष्क्रिय आवृत्तियाँ
आउटपुट मोड	सीधा कनेक्शन/युग्मन क्लैंप/संवेदन — — कनेक्टेड एक्सेसरी द्वारा स्वचालित पहचान
केबल पहचान	अधिकतम 20 प्री-कैलिब्रेटेड केबल (L1-L20), लचीले क्लैंप से सुसज्जित; योग्यता मानक: वर्तमान ≥0.3mA, और कैलिब्रेशन मान के 75%-135% की सीमा के भीतर, वर्तमान दिशा मिलान
फॉल्ट पोजिशनिंग (वैकल्पिक)	टाइप ए स्टेप वोल्टेज विधि का उपयोग करके 640Hz-3.20kHz पर ग्राउंड फॉल्ट का पता लगाना, कम वोल्टेज केबल ग्राउंड फॉल्ट और उच्च वोल्टेज केबल सुरक्षा फॉल्ट
रिसीवर डिस्प्ले/बैटरी	4.3 इंच कैपेसिटिव टच लिक्विड क्रिस्टल डिस्प्ले, धूप में दिखाई देता है; 8.4V 5200mAh रिचार्जेबल लिथियम बैटरी
ट्रांसमीटर डिस्प्ले/बैटरी	5 इंच कैपेसिटिव टच लिक्विड क्रिस्टल डिस्प्ले; 11.1V रिचार्जेबल लिथियम-आयन बैटरी
क्लैंप	ट्रांसमीटर युग्मन क्लैंप आंतरिक व्यास Φ125mm; लचीला पहचान क्लैंप आंतरिक व्यास Φ200mm (बड़े व्यास को अनुकूलित किया जा सकता है)
चार्जिंग	ट्रांसमीटर को पूरी तरह से चार्ज करने में लगभग 5-6 घंटे लगते हैं (बंद स्थिति में); रिसीवर को पूरी तरह से चार्ज करने में लगभग 3-4 घंटे लगते हैं; 300-500 चार्जिंग चक्रों के लिए इस्तेमाल किया जा सकता है।
कार्य वातावरण	कार्य तापमान: -10°C से +40°C, सापेक्ष आर्द्रता 80% से कम; भंडारण तापमान: -10°C से +50°C, सापेक्ष आर्द्रता ≤95% (कोई संघनन नहीं)
सुरक्षा/विद्युत चुम्बकीय संगतता	IEC61010-1(CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, प्रदूषण स्तर 2

मुख्य विशेषताएं

एक उपकरण जो सभी धातु की उपयोगिताओं का पता लगा सकता है:बिजली केबल (बिजली के साथ या बिना), संचार केबल, धातु के पानी के पाइप और गैस पाइप, केबल पाइप और अन्य निरंतर धातु संरचनाओं का पता लगाना — — केबल ट्रैकर और पाइप लोकेटर के बजाय कार पर एकल उपकरण का उपयोग करना।

ट्रांसमीटर की आवश्यकता के बिना निष्क्रिय पहचान:50Hz/60Hz/250Hz औद्योगिक आवृत्ति और आरएफ निष्क्रिय मोड प्रारंभिक साइट सर्वेक्षण अवधि के दौरान बिजली के तारों और विकिरण पाइपों का तेजी से पता लगा सकते हैं।

सेंसिंग मोड क्षेत्र स्कैनिंग:जब पाइप के सिरे या प्रवेश बिंदु खुले नहीं होते हैं, तो ट्रांसमीटर जमीन से ऊपर सिग्नल उत्सर्जित करता है, दो ऑपरेटर क्षेत्र को स्कैन करते हैं ताकि अज्ञात पाइप लाइनों के वितरण का नक्शा बनाया जा सके, और फिर खुदाई का काम किया जा सके।

गाइडेंस लाइन सतह पर घूमती है:4.3 इंच की स्क्रीन पर एनालॉग पाइप और दिशात्मक तीर सटीक रूप से पाइप की दिशा दिखाते हैं — — केवल न्यूनतम प्रशिक्षण के साथ ऑपरेटर पहले दिन सटीक रूप से पता लगा सकते हैं।

खुदाई से पहले गहराई सत्यापन:वास्तविक समय में 0-20 मीटर की गहराई प्रदर्शित करता है, केंद्र रेखा सटीकता ±5% / -10%, इसके अलावा महत्वपूर्ण गहराई को सत्यापित करने के लिए मैनुअल 45° झुकाव और 80% चौड़ाई विधि का उपयोग किया जाता है।

14 वैकल्पिक आवृत्तियाँ:11 प्रभावी आवृत्तियाँ (640Hz से 197kHz) प्लस 50Hz/60Hz/250Hz की कोई स्रोत आवृत्ति रेंज नहीं, ऑपरेटरों को मिट्टी और पाइप की स्थिति के आधार पर लक्ष्य उपयोगिताओं को आसन्न लाइनों से अलग करने की अनुमति देती है।

15W उच्च शक्ति ट्रांसमीटर:सीधा कनेक्शन 0-20 किमी तक पहुंच सकता है, युग्मन विधि 0-10 किमी तक पहुंच सकती है — — नगरपालिका फीडर लाइनों और स्टेशन-से-स्टेशन केबल लाइनों की लंबी दूरी की आवश्यकताओं को पूरा करने के लिए पर्याप्त।

साझा पाइप में 20 केबल की पहचान:20 प्री-कैलिब्रेटेड केबल तक, और हरे रंग के मार्कर और बीप के साथ दूर के सटीक लक्ष्य की पुष्टि करें — — यह दूरसंचार केबल बंडलों और बहु-मार्ग चैनलों के लिए बहुत महत्वपूर्ण है।

स्पष्ट सूचक डेटा विश्वसनीयता:जब रीडिंग विश्वसनीय होती है, तो हस्तक्षेप सूचक हरा हो जाएगा; जब हस्तक्षेप गंभीर होता है, तो सूचक लाल हो जाएगा, जिससे ऑपरेटरों को अविश्वसनीय डेटा के आधार पर कार्रवाई करने से रोका जा सकेगा।

पोर्टेबल और साइट पर उपयोग:रिसीवर का वजन लगभग 2 किग्रा है, और उपकरण बॉक्स लगभग 200 किग्रा का दबाव झेल सकता है; धूप में दिखाई देने वाला टच स्क्रीन और पूरे दिन की बैटरी लाइफ सर्वेक्षण कार्य को आसानी से आगे बढ़ने देती है।

खुदाई से पहले साइट सर्वेक्षण चेकलिस्ट

चरण	अनुशंसित उपाय
1. निष्क्रिय स्कैनिंग	औद्योगिक आवृत्ति (50/60/250Hz) और आरएफ मोड के तहत, कार्य क्षेत्र को ग्रिड स्कैन किया जाता है ताकि बिजली के तारों का पता लगाया जा सके, ट्रांसमीटर की आवश्यकता नहीं है।
2. सेंसिंग स्कैनिंग	दो ऑपरेटर ट्रांसमीटर और रिसीवर को लगभग 20 मीटर की दूरी पर रखते हैं, क्षेत्र को समानांतर में स्कैन करते हैं ताकि गैर-खुले धातु पाइपों का पता लगाया जा सके; विपरीत दिशा में दोहराएं।
3. चिह्नित पथ	प्रत्येक शिखर प्रतिक्रिया को चिह्नित करने के लिए तेल आधारित मार्कर का उपयोग करें; मजबूत सिग्नल लाइनों को फिर से जांचने के लिए उच्च लाभ के तहत, कमजोर आसन्न उपयोगिताओं का पता लगाने के लिए।
4. ट्रैकिंग और गहराई माप	प्रत्येक चिह्नित पथ को ट्रैक करने के लिए रिसीवर का उपयोग करें, और गहराई (0-20 मीटर) और प्रवाह को रिकॉर्ड करें; सीमा गहराई को सत्यापित करने के लिए 45° झुकाव या 80% चौड़ाई विधि का उपयोग करें।
5. लक्ष्य केबल की पहचान	जब कई केबल एक ही पाइप या नाली साझा करते हैं, तो लक्ष्य केबल की सटीक स्थिति की पहचान करने के लिए 20 प्री-कैलिब्रेटेड केबल तक लचीले क्लैंप का उपयोग किया जा सकता है।
6. क्रॉस-चेकिंग	चूंकि प्रत्येक विधि की अपनी सीमाएं हैं, इसलिए खुदाई से पहले, उपयोगिताओं के छूटने के जोखिम को अधिकतम करने के लिए विभिन्न विधियों या आवृत्तियों का उपयोग करके बार-बार जांच की जानी चाहिए।

XHGX507C1

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: यह भूमिगत लोकेटर किसके लिए डिज़ाइन किया गया है?

यह विशेष रूप से नगरपालिका जल, गैस और हीटिंग नेटवर्क ऑपरेटरों, दूरसंचार साइट ऑपरेटरों, उपयोगिता सर्वेक्षण ठेकेदारों और土木工程 टीमों के लिए डिज़ाइन किया गया है, ताकि खुदाई, नवीनीकरण या गैर-खुदाई निर्माण कार्यों से पहले भूमिगत उपयोगिताओं का पता लगाया और मैप किया जा सके।

Q2: यह किन भूमिगत पाइपों का पता लगा सकता है?

सभी धातु पाइप: बिजली केबल (बिजली के साथ और बिना), संचार केबल, धातु के पानी के पाइप, गैस पाइप, हीटिंग पाइप और गाइड पाइप। गैर-धातु पाइप जिनमें कोई धातु घटक या ट्रेस लाइन नहीं है, उनका पता नहीं लगाया जा सकता है और अन्य तरीकों का उपयोग किया जाना चाहिए।

प्रश्न 3: खुदाई से पहले गहराई रीडिंग कितनी सटीक है?

वास्तविक समय गहराई माप सीमा 0-20 मीटर है, केंद्र रेखा सटीकता 0-3 मीटर की दबी हुई गहराई सीमा के भीतर ±5% है, और 3-20 मीटर की दबी हुई गहराई सीमा के भीतर -10% है। महत्वपूर्ण बिंदुओं के लिए, स्वतंत्र सत्यापन के लिए 45° झुकाव विधि और 80% चौड़ाई विधि का उपयोग किया जाता है।

Q4: क्या यह बिना खुले प्रवेश बिंदुओं वाले पाइपों का पता लगा सकता है?

हाँ। सेंसिंग मोड का उपयोग किया जा सकता है: ट्रांसमीटर को अनुमानित पथ के ऊपर जमीन पर रखा जाता है, और रिसीवर के साथ स्कैन किया जाता है; या निष्क्रिय मोड औद्योगिक आवृत्ति/आरएफ डिटेक्शन का उपयोग किया जाता है। ये मोड अज्ञात और गैर-खुली उपयोगिताओं का सर्वेक्षण करने के लिए डिज़ाइन किए गए हैं।

Q5: मानक किट में क्या शामिल है?

किट में रिसीवर, ट्रांसमीटर, सीधा सिग्नल केबल, युग्मन क्लैंप, लचीला पहचान क्लैंप, डबल-एंडेड टेस्ट लीड, दो चार्जर, टाइप ए फ्रेम के साथ कनेक्टिंग केबल, ग्राउंडिंग पिन, यूएसबी केबल और फ्लोरल कीपैड शामिल हैं — — सभी घटक एक दबाव प्रतिरोधी टूलबॉक्स में पैक किए जाते हैं, जो किसी भी समय उपयोग के लिए तैयार है।

XHGX507C1 भूमिगत केबल और पाइप लोकेटर के लिए कोटेशन या तकनीकी परामर्श प्राप्त करने के लिए, कृपया हमारी बिक्री टीम से संपर्क करें।
