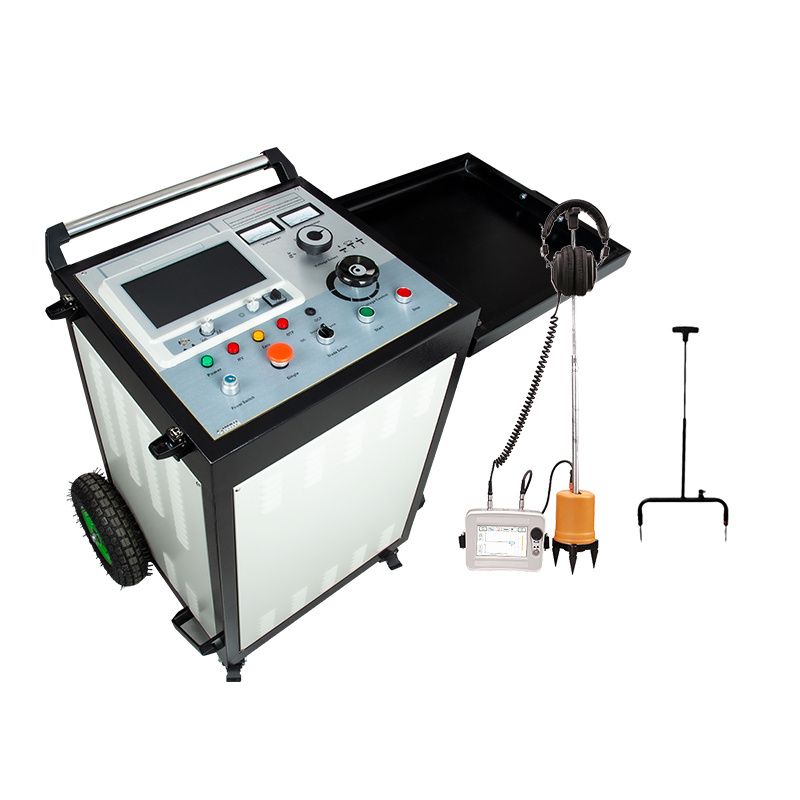

पोर्टेबल आउटडोर तैयार इकाई चार पहियों के साथ, IP43
"टर्न&क्लिक" एकल का उपयोग करने के लिए बहुत आसान
घुमावदार घुमक्कड़ इंटरफ़ेस
बढ़त/थम्प ऊर्जा 2,048
जोल डीसी परीक्षण/अधिकता/बंद 32 kV तक, 32 kV तक जलना कार्य शक्ति 2000VA स्थानांतरण विधियाँः ARC मल्टीशॉट, ICE और DECAY,कम वोल्टेज पल्स पृथ्वी कनेक्शन निगरानी (F-Ohm) और स्पर्श क्षमता निगरानी (F-वोल्टेज) के लिए निर्मित सुरक्षा सर्किट
विशेषता
• 10.1 इंच पूर्ण रंग टीएफटी टच स्क्रीन;
• एम्बेडेड सिस्टम, सुरक्षित, स्थिर, सरल प्रदर्शन और संचालन मोड;
• केबल तरंग गति, केबल लंबाई और दोष दूरी की जांच के कार्य के साथ;
• पूरी तरह से स्वचालित निरंतर नमूनाकरण, हर समय तरंग रूप कैप्चर, समय पर और सटीक।
• स्वचालित परीक्षण सीमा सेटिंग, स्वचालित तरंग आकार विश्लेषण और परीक्षण दूरी के प्रदर्शन के साथ।
• पूर्ण चीनी मेनू, टच और कोडिंग बटन दो ऑपरेशन मोड, सरल, तेज और विश्वसनीय।
• निम्न वोल्टेज पल्स विधि, उच्च वोल्टेज फ्लैशओवर विधि, कई पल्स विधि (8 बार) परीक्षण तकनीक के साथ, तरंग रूप प्रदर्शन चिकनी और पढ़ने में आसान है।
• बहु-पल्स विधि का प्रयोग करते समय, इसे एक पल्स कपलर के साथ उच्च और निम्न वोल्टेज तरंग रूपों की तुलना के 8 समूहों को प्रदर्शित करने के लिए उपयोग किया जाता है, जो स्वचालित परीक्षण दूरी के लिए सुविधाजनक है,मैनुअल विश्लेषण और दूरी माप.
• उपकरण में शक्तिशाली डेटा प्रोसेसिंग क्षमताएं हैं, जो उपयोगकर्ताओं के लिए तरंग-रूप फ़ाइलों को प्रबंधित करने और संग्रहीत करने के लिए सुविधाजनक है।
• इसमें एक विशाल परीक्षण तरंगरूप भंडारण कार्य हैः साइट पर परीक्षण किए गए तरंगरूपों को चीनी नामकरण नियमों द्वारा निर्दिष्ट क्रम में उपकरण में सुविधाजनक रूप से संग्रहीत किया जा सकता है,ताकि उन्हें किसी भी समय अवलोकन और विश्लेषण के लिए बुलाया जा सके।; यह 8,000 से अधिक निम्न वोल्टेज पल्स और उच्च वोल्टेज फ्लैशओवर वेवफॉर्म रिकॉर्ड और 250 से अधिक मल्टीपल पल्स वेवफॉर्म रिकॉर्ड स्टोर कर सकता है।USB संचार का उपयोग करके प्रबंधन और विश्लेषण के लिए वेवफॉर्म फ़ाइलों को कंप्यूटर सॉफ्टवेयर में आयात किया जा सकता है.
• अल्ट्रा हाई ब्राइटनेस, एलईडी बैकलाइट ब्राइटनेस 280 नाइट तक, रिज़ॉल्यूशन 1024*600, प्रत्यक्ष सूर्य के प्रकाश में काम करना आसान है।
• बड़ी क्षमता वाली लिथियम बैटरी पैक, तेजी से चार्जिंग का समर्थन करती है, और बिजली की आपूर्ति के बिना वातावरण में परीक्षण किया जा सकता है।
तकनीकी मापदंड
| सामान्य विशेषताएं | |
| पोर्टेबल केबल दोष स्थान प्रणाली | |
| ग्राफिकल इंटरफ़ेस | ग्राफिकल इंटरफेस, अधिक सहज और संचालित करने में आसान। |
| ऑपरेशन | घुमाएँ और नियंत्रण इकाई पर एक एकल बटन (जॉग डायल) क्लिक करें |
| डाटा प्रबंधन | सामान्य डेटाबेस |
| डेटा सिंक्रनाइज़ेशन | यूनिवर्सल सीरियल बस |
| नियंत्रण इकाई | |
| प्रदर्शन | एलईडी बैकलाइट के साथ औद्योगिक ग्रेड टीएफटी रंग पैनल |
| प्रतिदीप्ति | होना |
| मल्टी-टच | होना |
| एलसीडीआकार | 10" |
| पहलू अनुपात | 16:9 |
| संकल्प | 1024x768 फुल एचडी |
| चमक | 450 cd/m2 |
| सुरक्षा | |
| अनुकूलन क्षमता | सीई अनुपालन;एन 61010,एन 50191,वीडीई 0104,वीडीई 015,डीजीयूवी 203-034 ((बीजीआई 891) |
| डिस्चार्ज और ग्राउंडिंग डिवाइस | 72kJ, एक 10μF कैपेसिटर में संग्रहीत ऊर्जा के बराबर है जो 120kV DC फास्ट चार्ज पर चार्ज किया गया हैः डिस्चार्ज समय स्थिर < 1 सेकंड |
| सिस्टम स्थिति | वास्तविक समय में निगरानी और संकेत |
| आंतरिक रूप से सुरक्षित | बिजली काटे जाने पर तुरंत जमीन |
| एफ-यू सुरक्षा इंटरलॉक | ऑपरेटिंग वोल्टेज कनेक्शन की निगरानी (उच्च वोल्टेज सर्किट) |
| F-Ohm सुरक्षा इंटरलॉक | परिचालन ग्राउंड कनेक्शन की निगरानी (उच्च वोल्टेज सर्किट) |
| सुरक्षा विशेषताएं | सामने का पैनलः पावर ऑन/ऑफ, लॉकआउट बटन स्विच, आपातकालीन स्टॉप, अवशिष्ट दबाव संकेतक प्रकाश, उच्च वोल्टेज स्विच; नियंत्रण इकाईः कुंजी (जोग डायल) |
| सुरक्षा उपकरण | सिस्टम ग्राउंडिंग स्टेटस इंडिकेटर, पावर इनपुट सुरक्षा उपकरण, दरवाजे के संपर्क के माध्यम से उच्च वोल्टेज कमरे की निगरानी, बाहरी सुरक्षा उपकरण |
| पावर इनपुट निगरानी | ओवरवोल्टेज सुरक्षा, अंडरवोल्टेज सुरक्षा, अवशिष्ट वर्तमान उपकरण (आरसीडी) |
| वायरिंग की परिभाषा | सिस्टम के अंदर एक स्विचबोर्ड है |
प्रणाली कार्य
1केबल दोष बिंदु फ्लैश और निर्वहन के लिए डीसी या उच्च वोल्टेज पल्स का उपयोग करें
2केबल मुख्य इन्सुलेशन दोषों के सभी प्रकार के एक मोटे पैमाने पर माप करने के लिए यात्रा तरंग प्रतिबिंब सिद्धांत का उपयोग करें
3. केबल मुख्य इन्सुलेशन दोष के सभी प्रकार के एक सटीक माप करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करें
मैं,उच्च वोल्टेज सर्ज जनरेटर
| आउटपुट मोड | डीसी, एकल, चक्र |
| आउटपुट वोल्टेज | 0-8kV,0-16kV,0-32kV |
| अंतर्निहित संधारित्र | 64uF,16uF,4uF |
| डिस्चार्ज ऊर्जा | 2048J@ प्रत्येक वोल्टेज स्तर |
| प्रभाव शक्ति | 2000 वीए |
| धक्का दर | ऑटोमैटिक प्रभाव के लिए लगभग6सेकंड, किसी भी नियंत्रण समय के लिए मैनुअल प्रभाव |
| अधिभार वोल्टेज स्तर स्विच | मैनुअल |
| वोल्टेज समायोजन प्रकार | निरंतर |
| संकेत | उच्च वोल्टेज साइड वोल्टेज मीटरिंग, आउटपुट वोल्टेज का संकेत और वास्तविक समय में वर्तमान |
| ऑपरेटिंग मोड स्विच | मैनुअल |
| युग्मक | अंतर्निहित एकाधिक धड़कन नमूनाकरण बॉक्स |
| सुरक्षित सुरक्षा | शून्य स्टार्ट सुरक्षा समारोह के साथ, सुरक्षित और विश्वसनीय |
| निलंबन | अद्वितीय उच्च वोल्टेज माप डिजाइन, स्टॉप की स्थिति में यह स्वचालित रूप से डिवाइस के आंतरिक क्षमता को निर्वहन करेगा |
| कार्य शक्ति | AC 220V±15%,50 हर्ट्ज±2 हर्ट्ज(60 हर्ट्ज) |
| डीसी वोल्टेज परीक्षण का सामना | आउटपुट वोल्टेज समायोज्य और संकेत सीमा 0-32kV, आउटपुट करंट इंडिकेशन रेंज 0-20A |
| जलने की धारा | दोष कंडीशनिंग (जलना) वर्तमान तक के साथ 60 एमए @ 32 केवी, 120 एमए @ 16 केवी, 240 एमए @ 8 केवी |
| सुरक्षा | ओवर वोल्टेज, ओवर करंट, ओवर हीटिंग सुरक्षा। ऑपरेशन के बाद स्वचालित डिस्चार्ज |
| सुरक्षा रेटिंग | IP54 से कम नहीं |
| आयाम(मिमी) | 534L × 444W × 805H मिमी |
| कुल वजन | 130 किलोग्राम से अधिक नहीं |
| II,टीडीआर केबल दोष पता लगानेवाला II,टीडीआर केबल दोष पता लगानेवाला | |
| परीक्षण विधि | कम वोल्टेज पल्स, इम्पल्स करंट, इम्पल्स वोल्टेज, एआरसी मल्टीपल पल्स |
| नमूनाकरण दर | 1MHz~400MHz |
| पल्स आउटपुट | एकध्रुवीय |
| पल्स आयाम | 300 वी |
| पल्स चौड़ाई | 0.15μएस/0.30μएस/0.60μएस/1.20μएस/2.4μएस/5.0μएस/7.5μएस/10μएस |
| माप का दायरा | ≥120किमी |
| माप सीमा | 100 मीटर/300 मीटर/500 मीटर/1 किमी/3 किमी/5 किमी/10 किमी/25 किमी/50 किमी/100 किमी |
| न्यूनतम संकल्प | 0.07 मीटर |
| माप त्रुटि | ≤±(0.5%×L+1m),Lकेबल की लंबाई है |
| सिग्नल लाभ | 0...100%,समायोज्य |
| प्रसार की गति | 10...999.9m/μs |
| आउटपुट प्रतिबाधा | स्वचालित मेल |
| ट्रिगर | स्वचालित निरंतरता |
| परिणाम विश्लेषण | स्वचालित रूप से दोष दूरी को मापें |
| कार्य की शर्तें | तापमान -25oC~+65oC, सापेक्ष आर्द्रता 85%, वायुमंडलीय दबाव 750±30mmHg |
| III.एकोस्टिक और चुंबकीय सिंक्रोनस केबल दोष प्वाइंटर | |
| स्थान मोड | मानक मोड, बढ़ाया मोड, शोर कम करने का मोड, कस्टम मोड (ms, तरंग रूप) |
| स्थान पद्धति | बुद्धिमान समय अंतर विधि, चरण वोल्टेज विधि, विद्युत चुम्बकीय निरीक्षण विधि, ध्वनिक माप विधि |
| स्थिति की सटीकता | स्थिर बिंदुः 0.1m, पथः 0.1m, चरण वोल्टेजः 0.1m |
| प्रदर्शन | टीएफटी अल्ट्रा-ब्राइट 5-इंच, 800×480 सच्चा रंग |
| भाषा | ग्राफिकल भाषा अधिक सहज है |
| लाभ | 120dB, पूरी तरह से स्वचालित समायोजन, भी मैन्युअल रूप से समायोजित किया जा सकता |
| आवृत्ति सीमा | 100~1600 हर्ट्ज |
| गतिशील सीमा | 0~112dB ((16 गियर) |
| सिंक्रोन ट्रिगर | ध्वनिक पूर्ण स्वचालित समकालिक ट्रिगर; चुंबकीय क्षेत्र पूर्ण स्वचालित समकालिक ट्रिगर |
| पता लगाने की सीमा | 0.00~99.99ms,75mV~75V |
| जांच | स्वचालित मूक, पूरी तरह से डिजिटल धातु बुद्धिमान जांच |
| हेडफोन | 350Ω तेज शोर कम करने और विरोधी हस्तक्षेप प्रौद्योगिकी |
| कार्य शक्ति | 4*18650 मानक लिथियम बैटरी |
| कार्य समय | 8 घंटे से अधिक |
| परिवेश का तापमान | -25 से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रता: ≤ 90% |
| वजन | मेजबान 0.6kg; सेंसर 1.4kg |
| जलरोधक ग्रेड | IP65 |
V परीक्षण केबल
| (नोट: 3 के अस्तित्व के कारण5केवी उच्च वोल्टेज, विशेष उच्च वोल्टेज केबल बनाए जाते हैं और उन्हें संचालन के दौरान साइट से दूर रखा जाना चाहिए।) | |
| उच्च वोल्टेज आउटपुट केबल | कोर तार 2.5mm2 लाल, 50kV डीसी वोल्टेज का सामना, परिरक्षण परत के साथ, बाहरी व्यास 14mm, लंबाईग्राहक के अनुसार अनुकूलित किया जा सकता है'आवश्यकताएं, जिसमें बड़े स्पूल की स्थापना भी शामिल है।एचवी आउटपुट केबल की मानक लंबाई 5 मीटर है। |
| ग्राउंड केबल | ग्राउंडिंग 3-स्तंभ - मुख्य कोर 16mm2 पारदर्शी रंग, शाखा 2.5mm2, लंबाईग्राहक के अनुसार अनुकूलित किया जा सकता है'आवश्यकताएं,मैंजिसमें छोटे स्पूल की स्थापना भी शामिल है।ग्राउंड केबल की मानक लंबाई 5 मीटर है। |
ARC मल्टीशॉट को स्थानांतरित करने के तरीकेःआर्क रिफ्लेक्शन विधि एक कम वोल्टेज संदर्भ निशान और एक प्रेरक (कोइल प्रकार के) फिल्टर के माध्यम से एक संधारित्र डिस्चार्ज के माध्यम से कब्जा एक उच्च वोल्टेज गलती निशान ओवरले और तुलना करता है.
प्रति ARM शॉट 8 तुलनात्मक माप प्रदर्शित किए जाते हैं (मल्टीशॉट सुविधा), और परिणाम स्वचालित रूप से मूल्यांकन किए जाते हैं।आवेग धारा या उछाल आवेग विधि यात्रा तरंग के वर्तमान घटक को मापती हैयह तकनीक लंबी केबलों और पीआईएलसी केबलों के लिए उपयुक्त है।
DECAY: एचवी डीसी स्रोत के माध्यम से दोष प्रज्वलन के बाद, DECAY विधि यात्रा तरंग के वोल्टेज घटक को मापती है। यह तकनीक बहुत लंबी केबलों के लिए उपयुक्त है,बहुत उच्च ब्रेकडाउन वोल्टेज वाले एचवी ट्रांसमिशन केबल और दोष.
आई.एफ.एल.: अंतरालगत दोष का पता लगाना; अस्थायी रूप से बदलती विशेषताओं के साथ अंतरालगत दोषों को खोजने के लिए जैसे कि वे अक्सर सड़क प्रकाश व्यवस्था में होते हैं।
