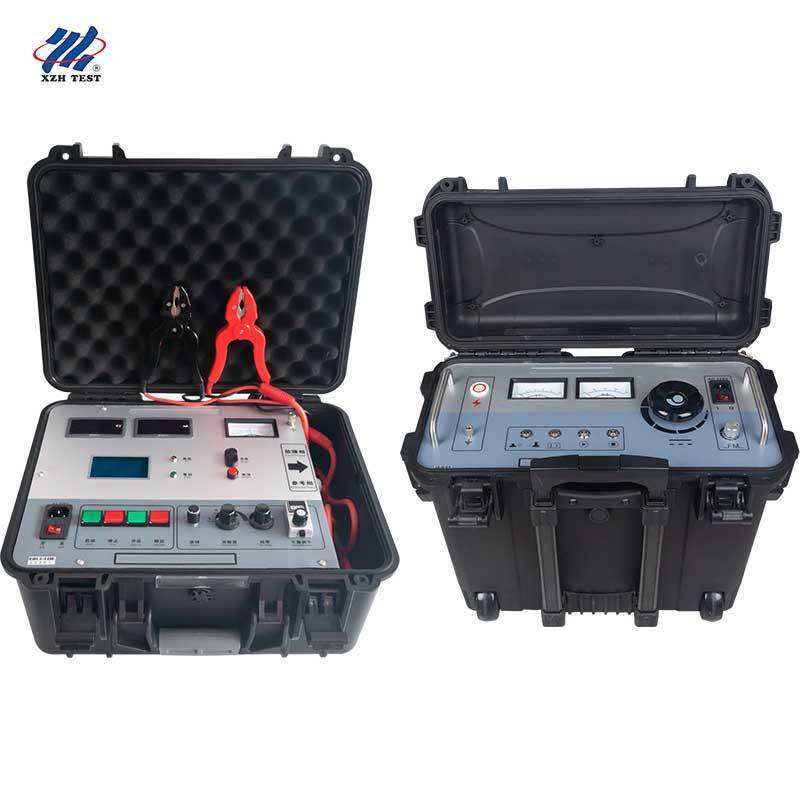

XHHG521B — गैल्वेनोमीटर बैलेंस ब्रिज सिस्टम

The XHHG521B एक सटीक केबल शीथ फॉल्ट डिटेक्शन यूनिट है जो मरे ब्रिज सिद्धांत पर आधारित है। उच्च-संवेदनशीलता एम्पलीफायर और गैल्वेनोमीटर बैलेंस इंडिकेशन सिस्टम से लैस, यह पावर केबलों में उच्च-प्रतिरोध ब्रेकडाउन बिंदुओं का पता लगाने के लिए असाधारण सटीकता प्रदान करता है।

मुख्य विशेषताओं में 5000V नो-लोड वोल्टेज 100mA शॉर्ट-सर्किट करंट क्षमता के साथ, लीड त्रुटियों को खत्म करने के लिए चार-टर्मिनल प्रतिरोध माप के साथ एक विशेष डबल-कोर हाई-वोल्टेज रबर केबल, और स्वचालित केबल लंबाई गणना के साथ एक एकीकृत 12806 डिस्प्ले शामिल हैं। गैल्वेनोमीटर बैलेंस विधि पूरी तरह से ब्लाइंड ज़ोन को समाप्त करती है, जिससे यह छोटी केबलों और केबल सिरों के पास फॉल्ट के लिए आदर्श बन जाती है।

गैल्वेनोमीटर बैलेंस के साथ मरे ब्रिज सिद्धांत ±(0.1%·L±1)m पोजिशनिंग सटीकता के लिए
चुनौतीपूर्ण उच्च-प्रतिरोध फॉल्ट के लिए 100mA शॉर्ट-सर्किट करंट के साथ 5000V नो-लोड वोल्टेज
सटीक बैलेंस पॉइंट डिटेक्शन के लिए गैल्वेनोमीटर इंडिकेशन के साथ हाई-सेंसिटिविटी एम्पलीफायर
फोर-टर्मिनल रेजिस्टेंस मेजरमेंट लीड और कॉन्टैक्ट रेजिस्टेंस एरर को खत्म करता है
केबल लेंथ इनपुट के माध्यम से एकीकृत स्वचालित फॉल्ट डिस्टेंस कैलकुलेशन
जीरो ब्लाइंड एरिया — छोटी केबलों और नियर-एंड ब्रेकडाउन के लिए प्रभावी

XHHD523L — हाई-वोल्टेज केबल शीथ फॉल्ट पिनपॉइंट लोकेटर

The XHHD523L केबल शीथ फॉल्ट के तेज और सटीक पिनपॉइंट लोकेशन के लिए डिज़ाइन की गई एक प्रोफेशनल-ग्रेड हाई-वोल्टेज आउटपुट यूनिट है। 0~10kV एडजस्टेबल स्क्वायर वेव आउटपुट और 2kVA क्षमता पर 200mA तक के आउटपुट करंट के साथ, यह केबल आउटर शीथ टेस्टिंग के लिए GB50150-2006 मानकों का पूरी तरह से अनुपालन करता है।

इसमें 0.2Hz से 5Hz तक की एक विस्तृत फ्रीक्वेंसी एडजस्टमेंट रेंज, पिन-पॉइंटिंग और विदस्टैंड वोल्टेज टेस्टिंग मोड के बीच वन-बटन स्विचिंग, और सुरक्षित संचालन के लिए जीरो प्रोटेक्शन शामिल है। रिसीवर सेंसिटिविटी विभिन्न फील्ड स्थितियों और केबल दफन गहराई में सिग्नल डिटेक्शन को अनुकूलित करने के लिए पूरी तरह से एडजस्टेबल है।

सभी केबल वोल्टेज स्तरों पर बहुमुखी परीक्षण के लिए 0~10kV एडजस्टेबल आउटपुट वोल्टेज
मांग वाले फॉल्ट परिदृश्यों के लिए 2kVA क्षमता पर 0~200mA आउटपुट करंट
इष्टतम सिग्नल प्रवेश के लिए 0.2Hz से 5Hz तक फ्रीक्वेंसी एडजस्टेबल
पिन-पॉइंटिंग मोड और डीसी विदस्टैंड वोल्टेज टेस्टिंग के बीच वन-बटन टॉगल
विविध फील्ड स्थितियों के लिए पूरी तरह से एडजस्टेबल रिसीवर सेंसिटिविटी
एकीकृत जीरो प्रोटेक्शन और ओवर-करंट सेफगार्ड्स

संयुक्त सिस्टम तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
मॉडल	XHHG521B + XHHD523L
इनपुट वोल्टेज	AC 220V (±10%), 50Hz (±2Hz)
आउटपुट वोल्टेज	0~10kV (एडजस्टेबल)
आउटपुट करंट	0~200mA
आउटपुट क्षमता	2kVA
फ्रीक्वेंसी एडजस्टमेंट	0.2Hz ~ 5Hz
पोजिशनिंग सटीकता	±(0.1%·L±1) m
आयाम (L×W×H)	540 × 310 × 460 mm
वजन	35 kg
बैटरी बैकअप	9V बैटरियां (अंतर्निहित)

मुख्य अनुप्रयोग

बिछाई गई केबलों में उच्च-प्रतिरोध ब्रेकडाउन बिंदुओं का पता लगाना, विशेष रूप से केबल मध्यवर्ती जोड़ों पर रैखिक उच्च-प्रतिरोध फॉल्ट
फ्लैशओवर-प्रकार के ब्रेकडाउन बिंदुओं की पहचान स्थिर करंट रखरखाव के साथ निरंतर करंट स्रोत के माध्यम से
कम-प्रतिरोध इन्सुलेशन दोषों का पता लगाना जो अभी तक ऑपरेटिंग वोल्टेज के तहत टूटे नहीं हैं
10kV-500kV सिंगल-कोर और थ्री-कोर हाई-वोल्टेज और अल्ट्रा-हाई वोल्टेज केबल आउटर शीथ टेस्टिंग के लिए उपयुक्त

अक्सर पूछे जाने वाले प्रश्न

Q1: XHHG521B और XHHD523L के बीच क्या अंतर हैं?

XHHG521B सटीक बैलेंस ब्रिज यूनिट है जो उच्च-सटीकता फॉल्ट दूरी माप (±0.1%·L±1m) के लिए गैल्वेनोमीटर इंडिकेशन के साथ मरे ब्रिज सिद्धांत का उपयोग करता है। XHHD523L हाई-वोल्टेज आउटपुट और पिनपॉइंट लोकेशन यूनिट है जो फील्ड-आधारित फॉल्ट पिनपॉइंटिंग और डीसी विदस्टैंड वोल्टेज टेस्टिंग के लिए 0.2~5Hz फ्रीक्वेंसी कंट्रोल के साथ 0~10kV एडजस्टेबल आउटपुट प्रदान करता है। साथ में वे एक पूर्ण केबल शीथ फॉल्ट डिटेक्शन सिस्टम बनाते हैं।

Q2: गैल्वेनोमीटर बैलेंस ब्रिज विधि को क्या बेहतर बनाता है?

गैल्वेनोमीटर बैलेंस ब्रिज उच्च-प्रतिरोध ब्रेकडाउन बिंदुओं का पता लगाने के लिए अत्यधिक उच्च संवेदनशीलता प्रदान करता है जिनसे अन्य विधियां संघर्ष करती हैं। इसमें जीरो ब्लाइंड ज़ोन हैं — वेव रिफ्लेक्शन विधियों के विपरीत जो छोटी केबलों और केबल सिरों के पास विफल हो जाती हैं। फोर-टर्मिनल माप लीड रेजिस्टेंस एरर को खत्म करता है, और 12806 डिस्प्ले के माध्यम से स्वचालित गणना परीक्षण समय को काफी कम कर देती है।

Q3: यह संयुक्त सिस्टम किस प्रकार के केबल फॉल्ट का पता लगा सकता है?

सिस्टम तीन प्राथमिक फॉल्ट प्रकारों को संभालता है: (1) केबल मध्यवर्ती जोड़ों पर उच्च-प्रतिरोध ब्रेकडाउन बिंदु; (2) फ्लैशओवर-प्रकार के ब्रेकडाउन जहां निरंतर करंट स्रोत स्थिर आर्क की स्थिति बनाए रखता है; और (3) कम-प्रतिरोध इन्सुलेशन दोष जिन्हें मेगरमीटर द्वारा पता लगाया जाता है जो अभी तक पूरी तरह से टूटे नहीं हैं, निवारक रखरखाव को सक्षम करते हैं।

Q4: क्या यह सिस्टम पिन-पॉइंटिंग और विदस्टैंड वोल्टेज टेस्टिंग दोनों कर सकता है?

हाँ। XHHD523L यूनिट में पिन-पॉइंटिंग मोड (सटीक फॉल्ट लोकेशन के लिए स्क्वायर वेव स्टेप वोल्टेज विधि का उपयोग करके) और डीसी विदस्टैंड वोल्टेज टेस्टिंग मोड (GB50150-2006 मानकों के प्रति 5kV-10kV 1-मिनट परीक्षण करके) के बीच एक-बटन टॉगल शामिल है। यह दो अलग-अलग उपकरणों की आवश्यकता को समाप्त करता है।
