I. प्रणाली का उद्देश्यः पोर्टेबल केबल दोष स्थान प्रणाली मध्यम और निम्न वोल्टेज दोष केबलों के सिस्टम परीक्षण के लिए उपयुक्त है जो 35kv.1250J से कम कॉम्पैक्ट पावर के साथ दोष केबलों को 7 सेकंड में तोड़ सकता है।भूमिगत दोष केबल की मोटी दूरी को मापने , दोष बिंदु का सटीक पता लगाना, और भूमिगत केबल पथ और गहराई का पता लगाना।
II. प्रणाली विन्यास

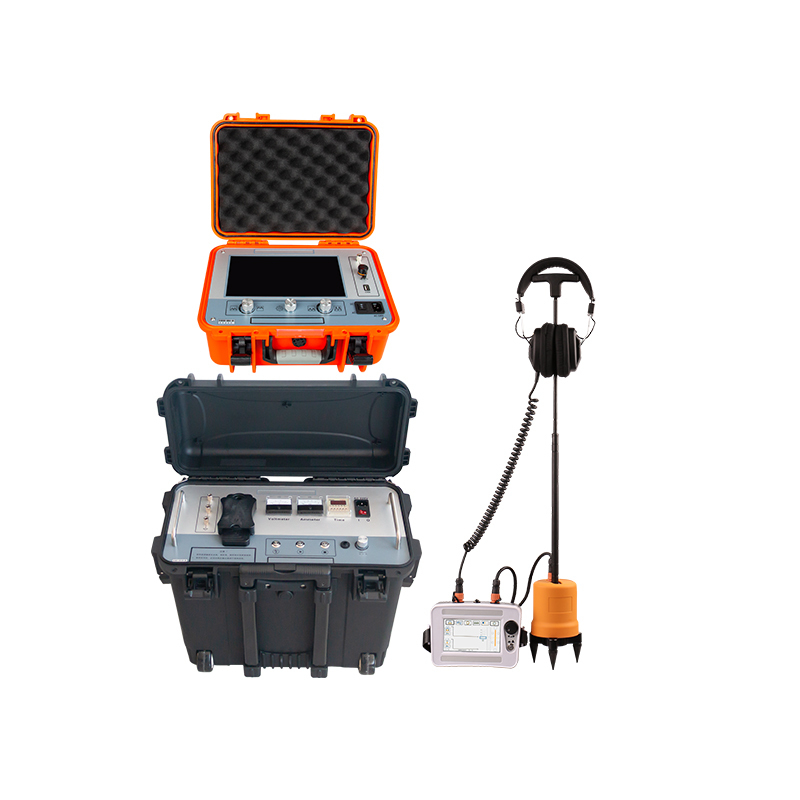

| उत्पाद का नाम | मॉडल नं. | Qty. ((एकता) | कार्य |
| केबल दोष पूर्व पता लगानेवाला | XHGG502A2 | 1 | भूमिगत केबल दोष के लिए मोटी दूरी माप |
| केबल दोष प्वाइंटर | XHDD503C | 1 | ध्वनि-चुंबकीय सिंक्रनाइज़ेशन विधि द्वारा केबल के दोष बिंदु का सटीक पता लगाने और शक्तिशाली पृष्ठभूमि शोर में कमी ((BNR) और कम्पास संकेत कार्यों के साथ पथ का पता लगाने के लिए |
| उच्च वोल्टेज पल्स जनरेटर | XHHV535-2L | 1 | भूमिगत केबल के दोष का पता लगाने के लिए अधिभार निर्वहन और डीसी उच्च वोल्टेज प्रतिरोध वोल्टेज परीक्षण उपकरण। |
उत्पाद की विशेषताएं
उच्च वोल्टेज पल्स जनरेटर XHHV535-2L
मुख्य रूप से कम वोल्टेज केबल दोष परीक्षण के दौरान सदमे डिस्चार्ज के लिए प्रयोग किया जाता है। पल्स जनरेटर मानवीकृत डिजाइन संचालन मोड को अपनाता है,उच्च परिशुद्धता समर्पित उच्च वोल्टेज इलेक्ट्रॉनिक घटकों और उच्च आवृत्ति उच्च वोल्टेज प्रौद्योगिकीयह ऊर्जा भंडारण संधारित्र, डीसी उच्च वोल्टेज स्रोत और डिस्चार्ज बॉल गैप को एकीकृत करता है।इस उपकरण का संचालन सुरक्षित और विश्वसनीय है, ओवर करंट, ओवर वोल्टेज और ओवर हीटिंग के ऑटोमेटिक प्रोटेक्शन फंक्शन के साथ, यह वास्तव में प्रभाव को प्राप्त कर सकता है कि यह प्रभाव से क्षतिग्रस्त नहीं हो,और यह भी जमीन के लिए उच्च वोल्टेज के साथ सामान्य रूप से काम कर सकते हैं. कम वोल्टेज पल्स जनरेटर एक समय रिले से लैस है, और डिस्चार्ज समय अंतराल 0-100 सेकंड के भीतर मनमाने ढंग से सेट किया जा सकता है।उच्च वोल्टेज पल्स आउटपुट समान और नियंत्रित है, उच्च वोल्टेज साइड वोल्टेज माप, वास्तविक समय में और सटीक परिणाम बनाने के लिए। अद्वितीय उच्च वोल्टेज माप डिजाइन, स्टॉप की स्थिति में,वोल्टमीटर वास्तविक समय में कैपेसिटर वोल्टेज इंगित कर सकते हैं. उपयोगकर्ता डिस्चार्ज करते समय अवशिष्ट वोल्टेज का निरीक्षण कर सकता है, जब तक कि वोल्टेज मान शून्य पर वापस नहीं आ जाता, और अंत में डिस्चार्ज को अधिक गहन बनाता है।
केबल दोष प्वाइंटर XHDD503C
केबल दोष स्थान उपकरण बिजली केबल दोष बिंदु निर्धारित करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है। इलेक्ट्रॉनिक फ्लैशओवर प्रभाव डिस्चार्ज जनरेटर द्वारा उत्पन्न किया जाता है,संबंधित जांच द्वारा उठाया और बढ़ाया जाता है, और दोष बिंदु का सटीक स्थान श्रवण और दृश्य निर्णय द्वारा निर्धारित किया जाता है।
यह एक ऐसा उपकरण है जो केबल के दोष बिंदु की सटीक स्थिति को मोटे तौर पर मापने की सीमा के भीतर पूरा करता है और ध्वनिक और चुंबकीय समय अंतर को एकत्र करता है।इसमें पोजिशनिंग टेक्नोलॉजी शामिल है, पथ-सहायित परीक्षण और अन्य प्रौद्योगिकियां, कई परीक्षण मोड और समृद्ध और विविध त्वरित जानकारी प्रदान करते हैं ताकि केबल दोष स्थान को कुशलतापूर्वक और सटीक रूप से पूरा किया जा सके
| 1 | फ़िल्टर पैरामीटर | ऑल-पास: 100 हर्ट्ज ~ 1600 हर्ट्ज. कम पासः 100 हर्ट्ज ~ 300 हर्ट्ज. क्वालकॉम: 160 हर्ट्ज ~ 1600 हर्ट्ज. बैंडपास: 200Hz~600Hz. |
| 2 | चैनल लाभ | 8 स्तर समायोज्य। |
| 3 | चुंबकीय चैनल लाभ | 8 स्तर समायोज्य। |
| 4 | आउटपुट लाभ | 16 स्तर (0~112dB) |
| 5 | आउटपुट प्रतिबाधा | 350Ω |
| 6 | ध्वनिक चुंबकीय स्थिति की सटीकता | 0.2 मीटर से कम। |
| 7 | पथ पहचान की सटीकता | 0.5 मीटर से कम। |
| 8 | विद्युत आपूर्ति | 4*18650 मानक लिथियम बैटरी। |
| 9 | स्टैंडबाय समय | 8 घंटे से अधिक समय तक। |
| 10 | मात्रा | 428L×350W×230H |
| 11 | वजन | 6.5 किलो. |
| 12 | परिवेश का तापमान | -25 से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रताः ≤ 90% |
केबल दोष पूर्वनिर्धारित XHGG502A2
★ डिस्प्लेः 10.1 इंच का टच स्क्रीन,विंडोज सिस्टम;
★ कार्यः परीक्षण केबल तरंग गति, केबल लंबाई और गलती दूरी; स्वचालित परीक्षण रेंज सेटिंग, परीक्षण दूरी प्रदर्शित करने के लिए स्वचालित तरंग आकार विश्लेषण;शक्तिशाली डाटा प्रोसेसिंग और बड़े पैमाने पर टेस्ट वेवफॉर्म स्टोरेज.
★परीक्षण विधियाँः निम्न वोल्टेज पल्स विधि, उच्च वोल्टेज फ्लैशओवर विधि
★ बिजली की आपूर्तिः चार्जिंग AC110V~240V, 50Hz/60Hz;अंतर्निर्मित 5200mAH लिथियम बैटरी;
★नमूना लेने की आवृत्तिः 80MHz;
★ कम वोल्टेज पल्स आयामः 100V±15%;
★ दूरी माप सीमाः ≥ 65 किमी;
★ परीक्षण रेंजः 300 मीटर/1 किमी/5 किमी/25 किमी/65 किमी;
★ पल्स चौड़ाईः 0.1uS/0.50uS/2.50uS/7.25uS/10.0uS;
★परीक्षण आवृत्तिः 80MHz/40MHz/10MHz/2MHz/1MHz
★ न्यूनतम संकल्पः 0.10m;
★ परीक्षण अंधा क्षेत्रः ≤20 मीटर;
औद्योगिक ग्रेड 10.1 इंच टच स्क्रीन और एक सरल विंडोज ऑपरेटिंग सिस्टम का उपयोग करता है। यह औद्योगिक ग्रेड एकीकृत सर्किट और उपकरणों को अपनाता है और इसमें एक अंतर्निहित बड़ी क्षमता वाली लिथियम-आयन बैटरी है.यह बिजली केबलों की स्थिति और दोष दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह स्थिर, विश्वसनीय और उपयोग में आसान है।
यह आधुनिक इलेक्ट्रॉनिक प्रौद्योगिकी और कंप्यूटर प्रौद्योगिकी के संयोजन का उपयोग सिग्नल फ़िल्टरिंग, अधिग्रहण, डेटा प्रोसेसिंग, ग्राफिक डिस्प्ले,और केबल गति माप पूरा करने के लिए ग्राफिक विश्लेषण, केबल लंबाई परीक्षण, और केबल गलती दूरी परीक्षण.
यहकम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट और पावर केबलों, उच्च आवृत्ति समाक्षीय केबलों, स्ट्रीट लाइट केबलों के डिस्कनेक्शन दोषों के लिए उपयुक्त है,और विभिन्न सामग्रियों से बने विभिन्न क्रॉस-सेक्शन और मीडिया के साथ दफन तारों, साथ ही उच्च प्रतिरोध रिसाव और उच्च प्रतिरोध फ्लैशओवर।अलंकार.
