कार्य सिद्धांत

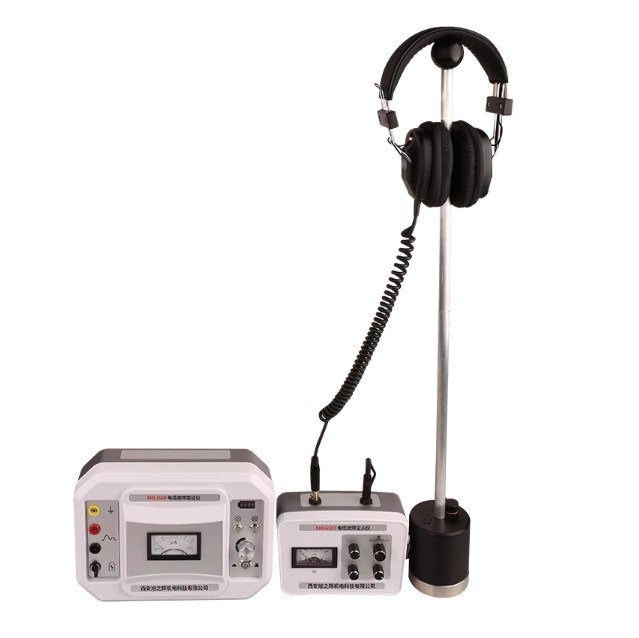

XHLJ504 केबल पाइप लोकेटर एक उच्च शक्ति पथ सिग्नल जनरेटर ((ट्रांसमीटर) और कब्र केबल पथ का पता लगाने के लिए आवश्यक रिसीवर से बना है।
केबल पथ मीटर का मूल सिद्धांत एक पथ सिग्नल जनरेटर (यानी, पथ मीटर सिग्नल ट्रांसमिटिंग होस्ट) का उपयोग करके परीक्षण के तहत केबल में एक पथ पल्स सिग्नल इनपुट करना है,जिससे विद्युत चुम्बकीय तरंगें उत्पन्न होती हैं, और फिर एक जांच के साथ उन्हें प्राप्त, और रिसीवर प्राप्त संकेत को बढ़ाता है। प्रसंस्करण के बाद, आउटपुट ईयरफोन और पॉइंटर मीटर को भेजा जाता है।
यह केबल रूट ट्रैकर ध्वनि शिखरों, ध्वनि घाटियों और इयरफोन में पॉइंटर मीटर के विचलन की डिग्री के अनुसार केबल के दफन पथ और गहराई का न्याय करता है।
बहुक्रियाशीलकेबल पथ रिसीवर का उपयोग जांच और हेडफ़ोन आदि के संबंध में किया जाता है, और इसका उपयोग केबल दोष पिनपॉइंटर के रूप में किया जा सकता है।
तकनीकी मापदंड
ट्रांसमीटर
| आउटपुट सिग्नल |
15 किलोहर्ट्ज के अंतराल |
| आउटपुट शक्ति |
100W |
| आउटपुट करंट |
0 ¢ 2 ए |
| कार्य शक्ति |
220V (1±10%) 50Hz (1±5%); |
रिसीवर
| आवर्धन |
500,000 बार |
| पता लगाने की सटीकता |
±0.2 मीटर |
| आउटपुट प्रतिबाधा |
350Ω |
| कार्य शक्ति आपूर्ति |
दो मानक 9 वी बैटरी |
| शांत धारा |
<10mA |
विशेषताएं
1पारंपरिक विद्युत चुम्बकीय प्रेरण सिद्धांत का उपयोग करते हुए, मजबूत विरोधी हस्तक्षेप क्षमता।
2ओवर-करंट और शॉर्ट सर्किट सुरक्षा कार्यों के साथ, यह सुरक्षित और विश्वसनीय है।
3उच्च शक्ति उत्पादन, केबल की लंबाई से सीमित नहीं, खुला सर्किट भी एक मार्ग पा सकता है।
4. आउटपुट स्टेपलेस समायोज्य है, विभिन्न परीक्षण स्थलों के लिए उपयुक्त है, जिसमें मजबूत अनुकूलन क्षमता है।
5. सुपर मजबूत आवर्धन, पता लगाने की गहराई 10 मीटर से अधिक है.
6अल्ट्रा-कम बिजली की खपत डिजाइन, निष्क्रिय वर्तमान 10mA से कम है।
7एनालॉग मीटर का डिज़ाइन, सिग्नल की ताकत और रुझान एक नज़र में स्पष्ट हैं।
8शून्य स्तर को मनमाने ढंग से समायोजित किया जा सकता है, जो सभी प्रकार के मजबूत और कमजोर दृश्यों के लिए उपयुक्त है।
