कार्य सिद्धांत

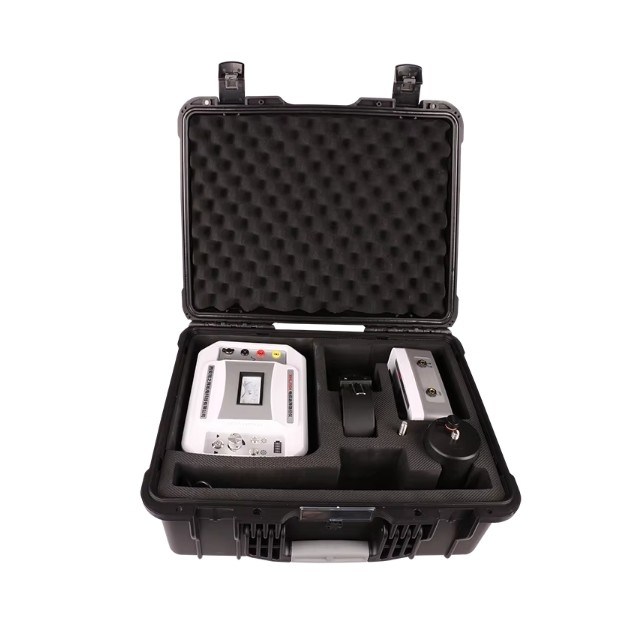

XHLJ504 केबल पाइप लोकेटर एक उच्च-शक्ति पथ सिग्नल जनरेटर (ट्रांसमीटर) और दबे हुए केबल पथों का पता लगाने के लिए आवश्यक रिसीवर से बना है।
केबल पथ मीटर का मूल सिद्धांत एक पथ सिग्नल जनरेटर (यानी, पथ मीटर सिग्नल ट्रांसमिटिंग होस्ट) का उपयोग करना है, जो परीक्षण के तहत केबल में एक पथ पल्स सिग्नल इनपुट करता है, जिससे विद्युत चुम्बकीय तरंगें उत्पन्न होती हैं, और फिर उन्हें एक जांच के साथ प्राप्त किया जाता है, और रिसीवर प्राप्त सिग्नल को बढ़ाता है। प्रसंस्करण के बाद, आउटपुट इयरफ़ोन और पॉइंटर मीटर को भेजा जाता है।
यह केबल रूट ट्रेसर इयरफ़ोन में ध्वनि चोटियों, ध्वनि घाटियों और पॉइंटर मीटर की विक्षेपण डिग्री के अनुसार केबल के दबे हुए पथ और गहराई का न्याय करता है।
बहु-कार्यकेबल पथ रिसीवर का उपयोग जांच और हेडफ़ोन आदि के साथ संयोजन में किया जाता है, और इसका उपयोग केबल फॉल्ट पिनपॉइंटर के रूप में किया जा सकता है।
तकनीकी पैरामीटर
ट्रांसमीटर
| आउटपुट सिग्नल |
15kHz रुक-रुक कर |
| आउटपुट पावर |
100W |
| आउटपुट करंट |
0～2A |
| कार्य शक्ति |
220V (1±10%) 50Hz (1±5%); |
रिसीवर
| आवर्धन |
500,000 गुना |
| पहचान सटीकता |
±0.2m |
| आउटपुट प्रतिबाधा |
350Ω |
| कार्य बिजली की आपूर्ति |
दो मानक 9V बैटरी |
| शांत धारा |
<10mA |
विशेषताएँ
1. पारंपरिक विद्युत चुम्बकीय प्रेरण सिद्धांत का उपयोग करना, मजबूत विरोधी हस्तक्षेप क्षमता।
2. अधिक-वर्तमान और शॉर्ट-सर्किट सुरक्षा कार्यों के साथ, यह सुरक्षित और विश्वसनीय है।
3. उच्च शक्ति आउटपुट, केबल की लंबाई से सीमित नहीं, ओपन सर्किट भी एक पथ पा सकता है।
4. आउटपुट स्टीप्लेस रूप से समायोज्य है, जो विभिन्न परीक्षण स्थलों के लिए उपयुक्त है, मजबूत अनुकूलन क्षमता के साथ।
5. सुपर मजबूत आवर्धन, पहचान गहराई 10 मीटर से अधिक है।
6. अल्ट्रा-लो पावर खपत डिजाइन, शांत धारा 10mA से कम है।
7. एनालॉग मीटर का डिज़ाइन, सिग्नल की ताकत और प्रवृत्ति एक नज़र में स्पष्ट है।
8. शून्य स्तर को मनमाने ढंग से समायोजित किया जा सकता है, जो सभी प्रकार के मजबूत और कमजोर दृश्यों के लिए उपयुक्त है।
