| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |
| मॉडल संख्या: | XHHG521ए |

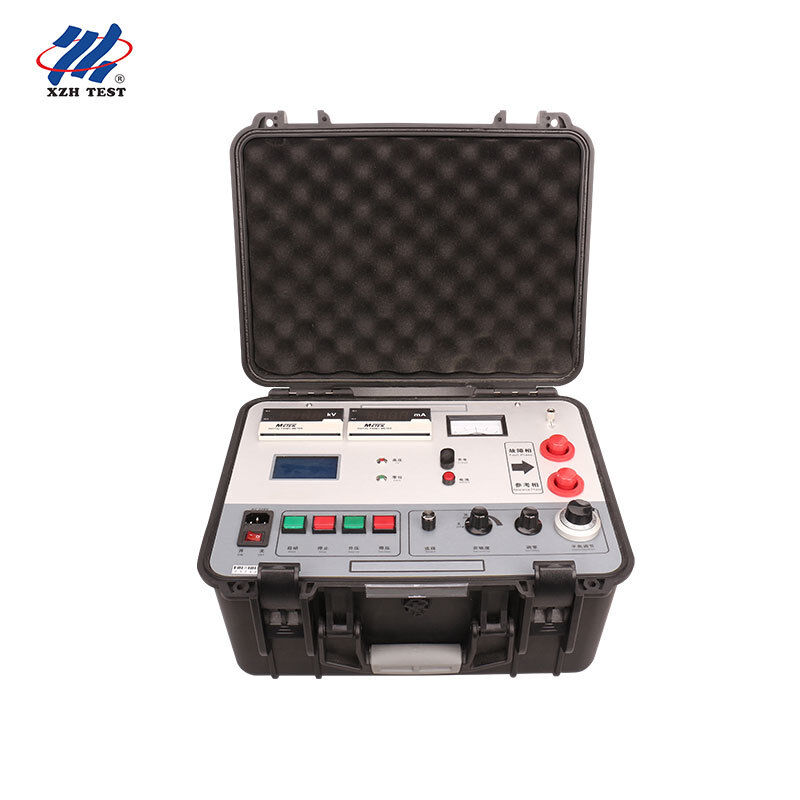

XHHG521A केबल शीथ फॉल्ट लोकेटर एक सटीक डायग्नोस्टिक उपकरण है जिसे MURRAY ब्रिज सिद्धांत के आधार पर डिज़ाइन किया गया है, जिसे विशेष रूप से विभिन्न पावर केबलों में ब्रेकडाउन पॉइंट का पता लगाने और कम इन्सुलेशन प्रतिरोध मान वाले दोष बिंदुओं की पहचान करने के लिए डिज़ाइन किया गया है जो अभी तक पूरी तरह से टूटे नहीं हैं।
सिस्टम एक इलेक्ट्रिक वोल्टेज रेगुलेटर को R-टाइप ट्रांसफार्मर के साथ एकीकृत करता है ताकि एक उच्च-वोल्टेज स्थिर वर्तमान स्रोत बनाया जा सके, जिसमें पुश-बटन वोल्टेज नियंत्रण की सुविधा हो। 7500V के नो-लोड वोल्टेज और 100mA के शॉर्ट-सर्किट करंट के साथ, यह बैलेंस इंडिकेशन के लिए एक उच्च-संवेदनशीलता एम्पलीफायर और गैल्वेनोमीटर का उपयोग करता है। बैलेंस्ड ब्रिज एक आनुपातिक पोटेंशियोमीटर के साथ बनता है, जो पूरी तरह से उच्च क्षमता पर स्थित होता है। माप एक विशेष रूप से डिज़ाइन किए गए दो-कोर उच्च-वोल्टेज रबर केबल के माध्यम से चार-टर्मिनल प्रतिरोध विधि का उपयोग करके किया जाता है ताकि लीड प्रतिरोध त्रुटियों को समाप्त किया जा सके। ऑपरेटर सुरक्षा के लिए पूरा पैनल कम क्षमता पर संचालित होता है। वन-टच ऑपरेशन केबल की लंबाई इनपुट की अनुमति देता है जिसमें स्वचालित फॉल्ट दूरी गणना होती है। उच्च-वोल्टेज स्रोत और ब्रिज को एक पोर्टेबल सुरक्षात्मक केस के भीतर एकीकृत किया गया है, जो हल्के वजन, सहज संचालन और बढ़ी हुई सुरक्षा के साथ उच्च वोल्टेज क्षमता प्रदान करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| नो-लोड वोल्टेज | ≥7500V |
| शॉर्ट सर्किट करंट | ≥100mA (संतुलन के लिए 5~40mA अनुशंसित) |
| पोजिशनिंग सटीकता | ±(0.2%·L±1) मी |
| बिजली की आपूर्ति | AC 220V (±10%), 50Hz±1Hz; अंतर्निहित 8.4V बैटरी |
प्राथमिक अनुप्रयोग: XHHG521A उच्च-वोल्टेज ब्रिज विधि विशेष रूप से इसके लिए प्रभावी है: (1) बिछाई गई केबलों में उच्च-प्रतिरोध ब्रेकडाउन पॉइंट का पता लगाना, विशेष रूप से केबल मध्यवर्ती जोड़ों में रैखिक उच्च-प्रतिरोध दोष जो कम प्रतिरोध में जलने का विरोध करते हैं; (2) फ्लैशओवर-प्रकार के ब्रेकडाउन पॉइंट का पता लगाना जहां स्थिर ब्रिज करंट प्रवाह के लिए निरंतर वर्तमान स्रोत चाप को बनाए रखता है; (3) उन दोषों की पहचान करना जो अभी तक पूरी तरह से टूटे नहीं हैं लेकिन मेगामीटर परीक्षण द्वारा पता लगाए गए कम इन्सुलेशन प्रतिरोध मान प्रदर्शित करते हैं।
XZH TEST एक पेशेवर निर्माता है जो दुनिया भर में बिजली उपयोगिताओं, विद्युत ठेकेदारों और औद्योगिक ग्राहकों के लिए केबल फॉल्ट डिटेक्शन और डायग्नोस्टिक समाधानों में विशेषज्ञता रखता है। MURRAY ब्रिज विश्लेषण, TDR, उच्च-वोल्टेज पल्स परीक्षण और बुद्धिमान फॉल्ट लोकेशन सिस्टम सहित उन्नत तकनीकों के साथ, XZH TEST विश्वसनीय उपकरण प्रदान करता है जो इंजीनियरों को केबल दोषों को तेज़ी से खोजने और पावर नेटवर्क विश्वसनीयता में सुधार करने में मदद करता है।
आपकी केबल रखरखाव आवश्यकताओं के अनुरूप एक अनुकूलित समाधान के लिए आज ही हमसे संपर्क करें।
