केबल शीथ दोष लोकेटर मुर्रे ब्रिज परीक्षक 5600V 100mA उच्च प्रतिरोध XHHG521B

Name: केबल शीथ दोष लोकेटर मुर्रे ब्रिज परीक्षक 5600V 100mA उच्च प्रतिरोध XHHG521B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521बी
Price: 2,500.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	शीआन, शानक्सी, चीन
ब्रांड नाम:	XZH Test
प्रमाणन:	CE/ISO
मॉडल संख्या:	XHHG521बी

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

ब्रांड नाम:

XZH Test

प्रमाणन:

CE/ISO

मॉडल संख्या:

XHHG521बी

प्रमुखता देना:

High Light

प्रमुखता देना:

मुर्रे ब्रिज के दोष का स्थान

5600V उच्च वोल्टेज आउटपुट

कोई अंधा क्षेत्र परीक्षण नहीं

Trading Information

न्यूनतम आदेश मात्रा:

1unit

मूल्य:

बातचीत योग्य

पैकेजिंग विवरण:

लकड़ी का बक्सा

प्रसव के समय:

5-8work दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

2000 यूनिट/वर्ष

उत्पाद का वर्णन

केबल शीथ फॉल्ट लोकेटर | XHHG521B

XHHG521B केबल शीथ फॉल्ट लोकेटर एक उच्च-वोल्टेज ब्रिज केबल फॉल्ट टेस्टर है जिसे मरे ब्रिज के सिद्धांत के आधार पर डिज़ाइन किया गया है। इसका उपयोग बिछाने के बाद विभिन्न तारों और केबलों के ब्रेकडाउन बिंदुओं का पता लगाने के लिए किया जा सकता है, साथ ही उन दोष बिंदुओं का भी पता लगाया जा सकता है जो टूटे नहीं हैं लेकिन कम इन्सुलेशन प्रतिरोध दिखाते हैं। इसका उपयोग केबल फैक्ट्री में विभिन्न केबलों के दोषपूर्ण बिंदुओं का पता लगाने के लिए भी किया जा सकता है, जिससे यह केबल रखरखाव और मरम्मत के लिए एक आवश्यक उपकरण बन जाता है।

यह उपकरण एक इलेक्ट्रिक वोल्टेज रेगुलेटर और एक आर-टाइप ट्रांसफार्मर का उपयोग करके एक उच्च-वोल्टेज स्थिर वर्तमान स्रोत बनाता है, जिसमें वोल्टेज बढ़ाने और घटाने के लिए कीपैड नियंत्रण होता है। 5600V के ओपन-सर्किट वोल्टेज और 100mA के शॉर्ट-सर्किट करंट के साथ, यह संतुलन संकेत के लिए एक उच्च-संवेदनशीलता एम्पलीफायर और गैल्वेनोमीटर का उपयोग करता है, जो अनुपात पोटेंशियोमीटर के साथ एक संतुलित ब्रिज बनाता है, सभी उच्च क्षमता पर रखे जाते हैं। मापने वाला केबल एक विशेष रूप से डिज़ाइन किया गया डबल-कोर उच्च-वोल्टेज रबर केबल है, और चार-टर्मिनल प्रतिरोध माप विधि लीड प्रतिरोध द्वारा पेश की गई त्रुटियों से बचाती है। ऑपरेटर सुरक्षा के लिए पैनल पूरी तरह से कम क्षमता पर है।

यह उपकरण एलसीडी डिस्प्ले और एक-कुंजी ऑपरेशन से लैस है: केबल की लंबाई इनपुट करें और फॉल्ट की दूरी स्वचालित रूप से गणना की जाती है। उच्च-वोल्टेज स्रोत और ब्रिज को एक पोर्टेबल सुरक्षात्मक केस में एकीकृत किया गया है, जिससे उपकरण को उच्च वोल्टेज, हल्का वजन, सुविधाजनक संचालन और सुरक्षित उपयोग मिलता है।

अनुप्रयोग और लक्षित दर्शक:इलेक्ट्रिक पावर रिसर्च इंस्टीट्यूट और प्रांतीय इलेक्ट्रिक पावर अकादमियों, निवारक परीक्षण करने वाले बड़े औद्योगिक उद्यमों की इलेक्ट्रिकल टेस्ट प्रयोगशालाओं, थर्मल, परमाणु और जलविद्युत संयंत्रों के इलेक्ट्रिकल रखरखाव विभागों, विदेशी बिजली उपकरण एजेंटों और वितरकों, शहरी रेल पारगमन संचालन कंपनियों की बिजली आपूर्ति शाखाओं, और पानी और गैस समूहों जैसे नगरपालिका सार्वजनिक उपयोगिताओं के केबल रखरखाव विभागों के लिए इंजीनियर किया गया।

मुख्य विनिर्देश

पैरामीटर	विनिर्देश
ओपन-सर्किट वोल्टेज	≥ 5600V
शॉर्ट-सर्किट करंट	≥ 100mA (संतुलन करते समय 5 ~ 40mA अनुशंसित)
स्थान सटीकता	±(0.2%·L ± 1) m
वजन	25 किग्रा
कार्य शक्ति	एसी 220V (±10%), 50Hz ±1Hz; अंतर्निहित 8.4V बैटरी
माप सिद्धांत	मरे ब्रिज (संतुलित ब्रिज विधि)
प्रदर्शन	एलसीडी डिस्प्ले, एक-कुंजी ऑपरेशन, स्वचालित फॉल्ट दूरी गणना

उत्पाद सुविधाएँ

उच्च सटीकता और स्थिरता के साथ समायोज्य आउटपुट वोल्टेज

सटीक संतुलन संकेत के लिए उच्च-संवेदनशीलता एम्पलीफायर और गैल्वेनोमीटर

शून्य-स्थिति सुरक्षा: जब तक वोल्टेज शून्य पर न हो, तब तक उपकरण शुरू नहीं हो सकता

मैनुअल परीक्षण फ़ंक्शन को बनाए रखते हुए स्वचालित फॉल्ट पॉइंट परीक्षण

वेव रिफ्लेक्शन विधि की तुलना में, ब्रिज बैलेंस विधि में कोई ब्लाइंड ज़ोन नहीं होता है, और इसका उपयोग छोटी केबलों के ब्रेकडाउन बिंदुओं और केबल के अंत के करीब के बिंदुओं का न्याय करने के लिए किया जाता है

चार-टर्मिनल प्रतिरोध माप लीड प्रतिरोध त्रुटियों से बचाता है; डबल-कोर उच्च-वोल्टेज रबर मापने वाला केबल आपूर्ति की जाती है

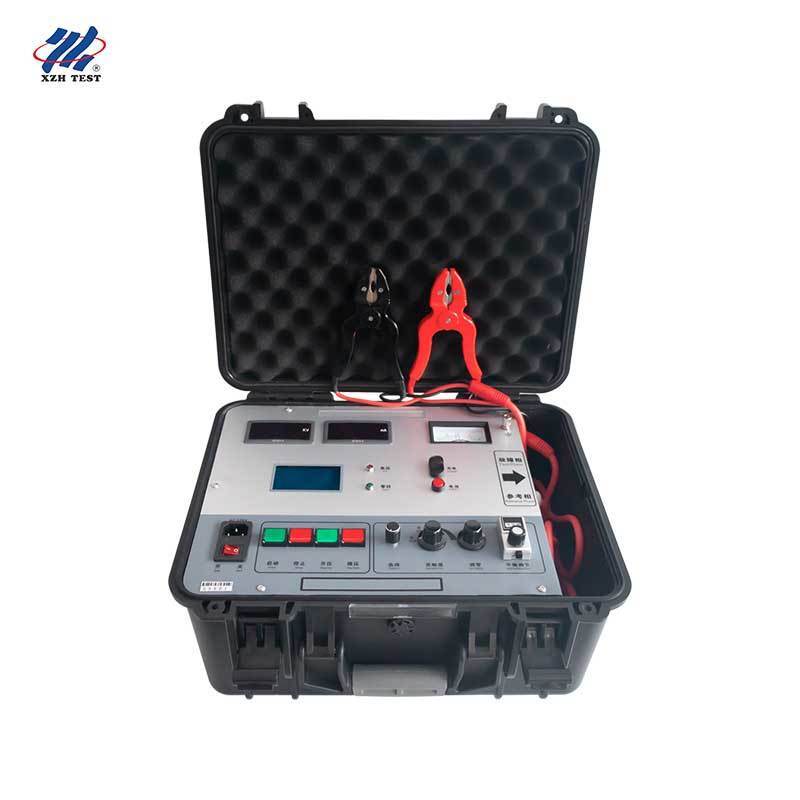

XHHG521B Cable Sheath Fault Locator Murray Bridge Tester 5600V

तीन फॉल्ट प्रकार जिनमें XHHG521B उत्कृष्ट है

XHHG521B विशेष रूप से तीन प्रकार के केबल फॉल्ट के लिए उपयुक्त है जिन्हें अन्य विधियों द्वारा मज़बूती से संभालना मुश्किल है।

फॉल्ट प्रकार	विवरण	XHHG521B क्यों काम करता है
रैखिक उच्च-प्रतिरोध ब्रेकडाउन	केबल बिछाने के बाद उच्च-प्रतिरोध ब्रेकडाउन बिंदु, विशेष रूप से वे जिन्हें कम प्रतिरोध में जलाना मुश्किल होता है, जैसे कि केबल मध्य जोड़ों का रैखिक उच्च-प्रतिरोध ब्रेकडाउन	स्थिर वर्तमान स्रोत बिंदु को तोड़ने के लिए 5600V लागू करता है; ब्रिज कम-प्रतिरोध दोष की आवश्यकता के बिना अनुपात को सटीक रूप से मापता है
फ्लैशओवर-प्रकार का ब्रेकडाउन	बिंदु जो केवल वोल्टेज के तहत टूटते हैं और वोल्टेज हटा दिए जाने पर बुझ जाते हैं	ब्रेकडाउन के बाद, स्थिर वर्तमान स्रोत चाप को बनाए रखता है, इसलिए ब्रिज के माध्यम से एक स्थिर धारा प्रवाहित होती है और गैल्वेनोमीटर में संतुलन के लिए पर्याप्त संवेदनशीलता होती है
कम-प्रतिरोध दोष बिंदु	बिंदु जो टूटे नहीं हैं लेकिन कम इन्सुलेशन प्रतिरोध वाले हैं, उदा. मेगरमीटर द्वारा पाए गए लेकिन ऑपरेटिंग वोल्टेज पर नहीं टूटने वाले	ब्रिज विधि सीधे प्रतिरोध अनुपात को मापती है, पूर्ण ब्रेकडाउन में विकसित होने से पहले दोष का पता लगाती है

कार्य सिद्धांत

केबल फॉल्ट लोकेशन ब्रिज विधि इस प्रकार काम करती है: परीक्षण किए गए केबल के दोषपूर्ण चरण को एक स्वस्थ चरण के साथ शॉर्ट-सर्किट करें, ब्रिज की दो भुजाओं को क्रमशः दोषपूर्ण और स्वस्थ चरणों से कनेक्ट करें, और ब्रिज के संतुलित होने तक ब्रिज की एक भुजा पर समायोज्य अवरोधक को समायोजित करें। अनुपात संबंध और ज्ञात केबल लंबाई का उपयोग करके, फॉल्ट दूरी प्राप्त की जा सकती है।

यदि परीक्षण किए गए केबल के दो सिरों से ब्रेकडाउन बिंदु तक की दूरी L1 और L2 है, कुल केबल लंबाई L है, और संबंधित कोर प्रतिरोध R1 और R2 हैं, तो ब्रिज के संतुलित होने के बाद, रीडिंग P (प्रतिशत में) सीधे फॉल्ट स्थिति देती है: L1 = P% · L। ब्रेकडाउन बिंदु स्थान के लिए मरे ब्रिज विधि एक क्लासिक दृष्टिकोण है जो सुविधाजनक और सटीक है। इसका आधार यह है कि कोर (या शील्ड) प्रतिरोध समान और लंबाई के समानुपाती होता है। ब्रिज विधि अपेक्षाकृत सरल है और इसकी सटीकता फील्ड इंजीनियरिंग परीक्षण आवश्यकताओं को पूरा करती है, जिससे यह केबल लाइनों के दो-चरण शॉर्ट-सर्किट दोषों के लिए विशेष रूप से सुविधाजनक है।

माप प्रक्रिया

तैयारी

केबल ब्रेकडाउन स्थिति की पुष्टि करने के लिए मल्टीमीटर, मेगरमीटर या अन्य विदस्टैंड वोल्टेज उपकरण का उपयोग करें और प्रत्येक कोर के इन्सुलेशन प्रतिरोध या ब्रेकडाउन अवशिष्ट वोल्टेज को रिकॉर्ड करें

केबल की लंबाई, मॉडल और क्रॉस-सेक्शन रिकॉर्ड करें; केबल मार्ग के साथ चलें, दूर के छोर पर दोषपूर्ण केबल और सहायक केबल के आउटलेट टर्मिनलों को शॉर्ट-सर्किट करें, और उच्च-वोल्टेज चोट से बचाने के लिए दूर के छोर पर एक व्यक्ति को छोड़ दें

उपकरण ग्राउंड टर्मिनल को साइट ग्राउंडिंग बॉडी से मज़बूती से कनेक्ट करें; लाल मापने वाले क्लिप को दोषपूर्ण केबल कोर से और काले क्लिप को सहायक केबल कोर से कनेक्ट करें

माप

एसी 220V पावर कनेक्ट करें, संवेदनशीलता स्विच चालू करें और इसे अधिकतम पर घुमाएं; बैटरी संकेतक लाइट अप होता है

ब्रिज को शून्य करें: गैल्वेनोमीटर को शून्य पर इंगित करने के लिए शून्य समायोजन नॉब को घुमाएं

वोल्टेज बढ़ाएं: पावर स्विच चालू करें, शून्य-स्थिति लाइट चालू होने की पुष्टि करें, स्टार्ट बटन दबाएं, और उच्च-वोल्टेज संकेतक लाइट अप होता है

रेज़ बटन दबाएं और वोल्टमीटर और एमीटर को तब तक देखें जब तक कि करंट 20mA से अधिक न हो जाए; यदि करंट अस्थिर है, तो वोल्टेज बढ़ाना जारी रखें और एक स्थिर चाप या प्रवाहकीय क्षेत्र बनाने के लिए इसे पकड़ें

संतुलन समायोजन: गैल्वेनोमीटर को शून्य पर इंगित करने के लिए बैलेंस नॉब को घुमाएं, फिर रीडिंग P1 रिकॉर्ड करें और वोल्टेज बढ़ाना बंद करें

गणना

एनकोडर स्विच का उपयोग करके एलसीडी पेज पर केबल की लंबाई इनपुट करें: कर्सर को स्थानांतरित करने के लिए घुमाएं, प्रत्येक अंक की पुष्टि करने के लिए दबाएं

टेस्ट पेज पर, कर्सर को टेस्ट पर ले जाएं और एनकोडर स्विच दबाएं; सिस्टम स्वचालित रूप से ब्रिज अनुपात गुणांक P को एक बार एकत्र करता है और फॉल्ट दूरी X की गणना करता है

P2 प्राप्त करने के लिए क्लिप को उलट कर और माप को दोहराकर सत्यापित करें; योग P1 + P2 100 के बराबर होना चाहिए, परिणाम की पुष्टि करता है

गणना और सत्यापन सूत्र

जब सहायक केबल का क्रॉस-सेक्शन दोषपूर्ण केबल के समान होता है, तो फॉल्ट स्थिति X = 2 × L × P1% होती है। "2" कारक पर विशेष ध्यान दें, क्योंकि सहायक केबल को जोड़ने से गणना में भाग लेने वाली केबल की लंबाई दोगुनी हो जाती है।

जब सहायक केबल का क्रॉस-सेक्शन अलग होता है, तो इसे दोषपूर्ण केबल लंबाई में परिवर्तित करें: यदि फॉल्ट क्रॉस-सेक्शन Sx है और सहायक केबल क्रॉस-सेक्शन S है, तो X = P1% × (1 + Sx/S) × L।

यदि तीन-कोर केबल के सभी तीन कोर टूटे हुए हैं या एक-दूसरे से शॉर्ट-सर्किटेड हैं, तो सहायक केबल के रूप में सबसे अच्छे इन्सुलेशन प्रतिरोध वाले कोर का चयन करें। रिवर्स-कनेक्शन जांच के लिए, वोल्टेज कम करें, डिस्चार्ज करें, मापने वाले क्लिप को स्वैप करें, P2 प्राप्त करने के लिए माप दोहराएं, और P1 + P2 = 100 सत्यापित करें।

पैनल लेआउट

पैनल तत्व	कार्य
गैल्वेनोमीटर	विद्युत संतुलन शून्य बिंदु समायोज्य
एमीटर	आउटपुट करंट mA में संकेत
वोल्टमीटर	उच्च-वोल्टेज आउटपुट kV में संकेत
उच्च-वोल्टेज संकेतक लाइट	जब उच्च वोल्टेज आउटपुट होता है तो लाइट अप होता है
एलसीडी डिस्प्ले	ऑपरेशन सामग्री और फॉल्ट दूरी दिखाता है
शून्य-स्थिति संकेतक लाइट	जब वोल्टेज आउटपुट शून्य स्थिति पर होता है तो लाइट अप होता है
पावर सॉकेट और फ्यूज होल्डर	एसी 220V कनेक्शन और फ्यूज इंस्टॉलेशन
पावर स्विच	"I" गियर एसी 220V चालू करता है, "0" गियर बंद करता है
स्टार्ट बटन	केवल तभी मान्य जब शून्य-स्थिति लाइट चालू हो; उच्च-वोल्टेज आउटपुट शुरू करता है
स्टॉप बटन	परीक्षण पूरा होने या असामान्य होने पर उच्च-वोल्टेज आउटपुट काटता है
ऊपर/नीचे बटन	आउटपुट उच्च वोल्टेज बढ़ाएं या घटाएं
एनकोडर स्विच का चयन करें	कर्सर को स्थानांतरित करने या अंकों को संशोधित करने के लिए घुमाएं; निष्पादित करने या पुष्टि करने के लिए दबाएं
संवेदनशीलता समायोजन	अंतर्निहित बैटरी पावर स्विच और शून्य नॉब के साथ संवेदनशीलता समायोजन
शून्य समायोजन नॉब	गैल्वेनोमीटर को शून्य पर इंगित करने के लिए घुमाएं
संतुलन समायोजन	गैल्वेनोमीटर को शून्य पर इंगित करने और अनुपात P1 पढ़ने के लिए घुमाएं
बैटरी संकेतक	जब अंतर्निहित बैटरी काम कर रही हो तो लाइट अप होता है
संदर्भ टर्मिनल	संदर्भ चरण (काला क्लिप) से जुड़ता है
फॉल्ट टर्मिनल	दोषपूर्ण चरण (लाल क्लिप) से जुड़ता है
चार्जिंग पोर्ट	अंतर्निहित बैटरी के लिए डीसी 8.4V चार्जिंग पोर्ट
ग्राउंड टर्मिनल	सुरक्षा सुरक्षा के लिए उपकरण ग्राउंडिंग पॉइंट

नोट्स और सुरक्षा

केबल कनेक्ट करते समय कभी भी उपकरण चालू न करें; परीक्षण के बाद पावर बंद कर दें

जब वोल्टेज समायोजन शून्य स्थिति पर न हो तो उपकरण शुरू नहीं हो सकता

कम से कम दो व्यक्ति मौजूद होने चाहिए; एक वायरिंग कनेक्ट करता है और दूसरा परीक्षण शुरू करने से पहले उसकी जांच करता है

उपकरण ग्राउंड विश्वसनीय होना चाहिए, समर्पित ग्राउंड तार का उपयोग करके, अधिमानतः साइट ग्राउंड कॉलम, इलेक्ट्रिकल कैबिनेट ग्राउंड बार या उपकरण आधार से जुड़ा हुआ

परीक्षण के दौरान और बाद में, उच्च-वोल्टेज भागों को छूने से पहले डिस्चार्ज करें, और अंत में ग्राउंड तार लटकाएं

स्वचालित फॉल्ट दूरी गणना गैर-बूस्टेड स्थिति में की जानी चाहिए

यदि हस्तक्षेप गैल्वेनोमीटर शून्य बिंदु को प्रभावित करता है, तो अधिक सटीक रीडिंग के लिए अंतिम संवेदनशीलता स्थिति पर फिर से शून्य करें

अक्सर पूछे जाने वाले प्रश्न

Q1: XHHG521B केबल शीथ फॉल्ट लोकेटर का उपयोग किस लिए किया जाता है?

इसका उपयोग बिछाने के बाद तारों और केबलों के ब्रेकडाउन बिंदुओं, कम इन्सुलेशन प्रतिरोध वाले लेकिन ब्रेकडाउन न होने वाले दोष बिंदुओं, और केबल कारखानों में केबलों के दोषपूर्ण बिंदुओं का पता लगाने के लिए किया जाता है, जो मरे ब्रिज सिद्धांत पर आधारित है। यह केबल रखरखाव और मरम्मत के लिए एक आवश्यक उपकरण है।

Q2: मरे ब्रिज सिद्धांत क्या है?

परीक्षण किए गए केबल के दोषपूर्ण चरण को एक स्वस्थ चरण के साथ शॉर्ट-सर्किट किया जाता है, ब्रिज की दो भुजाओं को दोषपूर्ण और स्वस्थ चरणों से जोड़ा जाता है, और ब्रिज के संतुलित होने तक समायोज्य अवरोधक को समायोजित किया जाता है। अनुपात संबंध और ज्ञात केबल लंबाई फिर फॉल्ट दूरी देती है: L1 = P% · L।

Q3: यह किन दोषों के लिए विशेष रूप से उपयुक्त है?

तीन प्रकार: रैखिक उच्च-प्रतिरोध ब्रेकडाउन बिंदु जिन्हें कम प्रतिरोध में जलाना मुश्किल होता है, जैसे मध्य जोड़ ब्रेकडाउन; फ्लैशओवर-प्रकार के ब्रेकडाउन बिंदु जहां स्थिर वर्तमान स्रोत चाप को बनाए रखता है; और कम-प्रतिरोध दोष बिंदु जो मेगरमीटर द्वारा पाए जाते हैं जो ऑपरेटिंग वोल्टेज पर नहीं टूटते हैं।

Q4: मुख्य तकनीकी विनिर्देश क्या हैं?

ओपन-सर्किट वोल्टेज कम से कम 5600V है, शॉर्ट-सर्किट करंट कम से कम 100mA है (संतुलन करते समय 5~40mA अनुशंसित), स्थान सटीकता ±(0.2%·L ± 1) m है, वजन 25 किग्रा है, और कार्य शक्ति एसी 220V है जिसमें अंतर्निहित 8.4V बैटरी है।

Q5: वेव रिफ्लेक्शन विधि पर ब्रिज विधि क्यों चुनें?

ब्रिज बैलेंस विधि में कोई ब्लाइंड ज़ोन नहीं होता है, जिससे यह छोटी केबलों के ब्रेकडाउन बिंदुओं और केबल के अंत के करीब के बिंदुओं का न्याय करने के लिए विशेष रूप से उपयुक्त होता है, जहां वेव रिफ्लेक्शन विधियों में कठिनाई होती है। यह सुविधाजनक, सटीक है और फील्ड इंजीनियरिंग परीक्षण आवश्यकताओं को पूरा करता है।

प्रत्येक XHHG521B को होस्ट, एक उच्च-शक्ति जम्पर केबल सेट, एक पावर कॉर्ड, एक ग्राउंड तार, एक चार्जर और 5 अतिरिक्त फ्यूज (3A) के साथ वितरित किया जाता है, और एक साल की मुफ्त वारंटी और आजीवन रखरखाव और तकनीकी सेवा द्वारा समर्थित है। ऑर्डरिंग, प्रशिक्षण और बिक्री के बाद समर्थन के लिए, कृपया हमारी बिक्री टीम से संपर्क करें।
