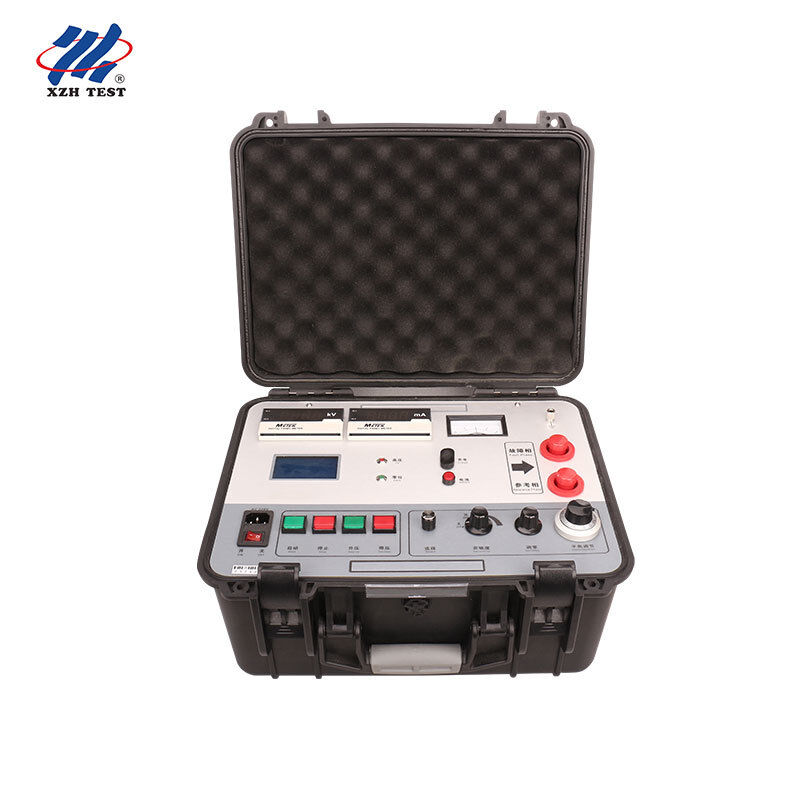

7500V एचवी ब्रिज विधि पावर केबल बाहरी शीथ दोष परीक्षक सटीक इन्सुलेशन टूटने स्थान के लिए XHHG521A

XHHG521A एक सटीक केबल शीथ गलती पूर्व-स्थानिक है जो MURRAY पुल सिद्धांत के आसपास इंजीनियर है,बिजली वितरण और संचरण नेटवर्क के लिए डिज़ाइन किया गया है जहां बाहरी आवरण इन्सुलेशन दोषों की सटीक पहचान प्रणाली विश्वसनीयता के लिए महत्वपूर्ण हैयह उपकरण सभी प्रकार के तारों और केबलों में टूटने के बिंदुओं का पता लगाता है।जिसमें पूर्व-विघटन दोष स्थल शामिल हैं जिनमें कम इन्सुलेशन प्रतिरोध मूल्य हैं लेकिन सामान्य संचालन वोल्टेज के तहत सेवा को प्रभावित करने वाले दोषों के रूप में अभी तक प्रकट नहीं हुए हैं.

इसके मूल में, XHHG521A एक स्थिर उच्च वोल्टेज स्थिर वर्तमान स्रोत उत्पन्न करने के लिए एक आर-प्रकार के ट्रांसफार्मर के साथ जोड़ा गया एक विद्युत वोल्टेज नियामक को नियोजित करता है।ऑपरेटर पुश-बटन इंटरफ़ेस के माध्यम से वोल्टेज आउटपुट नियंत्रित करता है, जबकि एक परिशुद्धता बहु-टर्न पोटेंशियोमीटर बारीक अनाज संतुलन समायोजन की अनुमति देता है। पुल संतुलन बिंदु एक शून्य केंद्र गैल्वानोमीटर द्वारा संकेत दिया जाता है,और उपकरण स्वचालित रूप से ऑपरेटर ज्ञात केबल लंबाई इनपुट के बाद गलती दूरी की गणना करता हैसभी परिचालन नियंत्रण और दोष दूरी रीडिंग सहज एकल ऑपरेटर कार्यप्रवाह के लिए सामने के पैनल पर केंद्रीकृत हैं।

उच्च वोल्टेज स्रोत के साथ म्यूरी ब्रिज सिद्धांतपुल विधि उच्च वोल्टेज निरंतर धारा उत्तेजना के तहत दोष बिंदु और केबल के अंत के बीच प्रतिरोध अनुपात को मापती है।यह बिना किसी निकट अंत अन्धे क्षेत्र और दूरी पर निर्भर सिग्नल मंदता के पूरे केबल की लंबाई पर पूर्ण संवेदनशीलता बनाए रखता है.

स्वचालित दोष दूरी गणनाऑपरेटर के सामने के पैनल के पोटेंशियोमीटर पर केबल की लंबाई सेट करने और पुल को संतुलन में समायोजित करने के बाद, उपकरण स्वचालित रूप से सटीक दोष दूरी की गणना करता है और प्रदर्शित करता है।यह मैनुअल गणना त्रुटियों को समाप्त करता है और क्षेत्र नैदानिक कार्यप्रवाहों को तेज करता है.

व्यापक आवृत्ति शून्य संकेतकएक संवेदनशील गैल्वेनोमीटर जिसमें मोटे और ठीक संतुलन दोनों की सीमाएं हैं, पुल संतुलन का स्पष्ट दृश्य संकेत प्रदान करता है।दो-रेंज डिजाइन तेजी से मोटी संतुलन के बाद सटीक बारीकी से समायोजन की अनुमति देता है, सटीकता बनाए रखते हुए माप समय को कम करना।

अति-उच्च प्रतिबाधा दोष संवेदनशीलता7500V नो-लोड वोल्टेज पर काम करने वाला, XHHG521A उच्च प्रतिरोध ब्रेकडाउन बिंदुओं का पता लगाता है जिन्हें तरंग प्रतिबिंबन विधियों द्वारा पहचाना नहीं जा सकता है,जिसमें फ्लैशओवर प्रकार के दोष भी शामिल हैं जिन्हें निरंतर आर्क रखरखाव की आवश्यकता होती है, केबल जोड़ों में इन्सुलेशन दोष, और XLPE-इन्सुलेट केबलों में पानी के पेड़ के क्षरण का विकास।

औद्योगिक स्तर का मजबूत निर्माणयह उपकरण एक प्रबलित इस्पात आवरण में स्थित है, जिसमें सामने के पैनल पर स्पष्ट लेबलिंग है, यह कठिन क्षेत्र के वातावरण का सामना करता है।आंतरिक आर-प्रकार का ट्रांसफार्मर उत्कृष्ट वोल्टेज विनियमन और विद्युत अलगाव प्रदान करता है, बिजली आपूर्ति की उतार-चढ़ाव वाली स्थितियों में माप स्थिरता सुनिश्चित करता है।

MURRAY ब्रिज सर्किट एक व्हीटस्टोन ब्रिज बनाता है जहां एक हाथ में दोषपूर्ण केबल कंडक्टर प्लस दोष पथ प्रतिरोध होता है,और विपरीत हाथ में एक संदर्भ तार और एक कैलिब्रेटेड चर प्रतिरोध होता हैउच्च वोल्टेज निरंतर वर्तमान उत्तेजना के तहत, ऑपरेटर सटीक क्षमतामीटर को तब तक समायोजित करता है जब तक कि गैल्वेनोमीटर शून्य नहीं पढ़ता, जो पुल संतुलन को इंगित करता है। इस संतुलन बिंदु पर,प्रतिरोध अनुपात सीधे दोष बिंदु और केबल के दोनों छोरों के बीच दूरी अनुपात के अनुरूप हैजब कुल केबल लंबाई ज्ञात और दर्ज की जाती है, तो उपकरण स्वचालित रूप से सटीक दोष दूरी की गणना करता है।

यह पद्धति समय-क्षेत्र (टीडीआर) तकनीकों पर एक मौलिक लाभ प्रदान करती हैः क्योंकि यह इलेक्ट्रिकल प्रतिरोध अनुपात को मापती है, न कि राउंड-ट्रिप पल्स यात्रा समय,यह पूरे केबल की लंबाई पर समान संवेदनशीलता प्रदान करता हैपरीक्षण टर्मिनलों के पास कोई अंधा क्षेत्र नहीं है, लंबी केबलों में कोई पल्स फैलाव नहीं है, और कोई दूरी-निर्भर संकल्प हानि नहीं है।ये विशेषताएं एचवी ब्रिज विधि को लघु केबल निदान के लिए अद्वितीय रूप से उपयुक्त बनाती हैं, निकट अंत दोष स्थान, और सटीक जोड़ दोष पहचान.

विद्युत वितरण नेटवर्कएक्सएलपीई, पीआईएलसी और ईपीआर अछूता प्रकार सहित एमवी (635kV) और एचवी (≥ 35kV) भूमिगत बिजली केबलों पर बाहरी शीट क्षति का पता लगाएं।शहरी वितरण ग्रिड में नियमित स्थिति मूल्यांकन और दोष के बाद बहाली के लिए आवश्यक.

केबल जोड़ और समापन निदानकेबल जोड़ों और अंतरालों पर विकासशील इन्सुलेशन दोषों की पहचान करना इससे पहले कि वे विनाशकारी विफलताओं में विकसित हों।प्रतिरोधक दोषों के लिए ब्रिज विधि की उच्च संवेदनशीलता आंशिक टूटने का पता लगाने में सक्षम है जो टीडीआर विधियों को पूरी तरह से याद आती है.

कारखाना स्वीकृति और कमीशननिर्माण गुणवत्ता नियंत्रण और स्थापना के पश्चात चालू करने के दौरान केबल की अखंडता का सत्यापन करना। ऊर्जा से पहले नए लगाए गए केबल खंडों पर बाहरी आवरण अखंडता परीक्षण करना।

टीडीआर प्रणालियों के पूरकटीडीआर आधारित केबल फॉल्ट लोकेटर के साथ एक व्यापक नैदानिक टूलकिट के हिस्से के रूप में तैनात करें। कम प्रतिरोध और खुले सर्किट के दोषों के लिए टीडीआर का उपयोग करें; उच्च प्रतिरोध के लिए एचवी ब्रिज तैनात करें।फ्लैश ओवर, और निकट-अंत दोष जहां टीडीआर प्रदर्शन सीमित है।
