तेजी से सटीक एचवी केबल दोष का पता लगाने के लिए केबल शीथ दोष लोकेटर XHHD523L 10kV वर्ग तरंग आउटपुट-XHHD523L
उत्पाद का अवलोकन
दXHHD523L केबल शीट दोष लोकेटरउच्च वोल्टेज बिजली केबल के बाहरी घोंसले पर तेजी से और सटीक गलती का पता लगाने के लिए डिज़ाइन किया गया एक पेशेवर ग्रेड उपकरण है। 10kV वर्ग तरंग आउटपुट वोल्टेज और अधिकतम 200mA आउटपुट करंट के साथ,इस डिवाइस पूरी तरह से केबल बाहरी आवरण के लिए चीनी राष्ट्रीय मानक GB50150-2006 के अनुरूप है वोल्टेज परीक्षण का सामना, जिसमें क्रॉस इंटरकनेक्ट सिस्टम के लिए हस्तांतरण परीक्षण और निवारक परीक्षण शामिल हैं।
शहरी नेटवर्क परिवर्तन परियोजनाओं की व्यापक तैनाती के साथ, कई बिजली आपूर्ति ब्यूरो, निर्माण पक्ष,और डिजाइन इकाइयों को 110kV XLPE केबलों का सामना करना पड़ रहा हैXHHD523L इन चुनौतियों का सामना करने के लिए विशेष रूप से बनाया गया है,उच्च घनत्व वाले पॉलीएथिलीन (एचडीपीई) और पॉलीविनाइल क्लोराइड (पीवीसी) केबल के बाहरी शीट्स पर केबल शीट दोषों का पता लगाने और डीसी प्रतिरोध वोल्टेज परीक्षण करने के लिए एक विश्वसनीय समाधान प्रदान करना.
तकनीकी विनिर्देश
उत्पाद का प्रकार
एचवी केबल शीथ दोष पिनपॉइंट लोकेटर
आउटपुट वोल्टेज
0~10kV (स्क्वायर वेव)
आवृत्ति समायोजित करें
न्यूनतम 0.4 हर्ट्ज, अधिकतम 1 हर्ट्ज (रेंज समायोजित)
विद्युत आपूर्ति
220 वी (± 10%), 50 हर्ट्ज (± 5%)
सामग्री
एल्यूमीनियम मिश्र धातु
ऑपरेटिंग तापमान
-20°C ~ 60°C
आवेदन की पृष्ठभूमि
अधिकांश आधुनिक केबल बाहरी आवरण एचडीपीई आवरण सामग्री से निर्मित होते हैं, जो फैक्ट्री डीसी 25kV/5min को गुजरता है, रिसाव धाराओं के साथ वोल्टेज परीक्षण का सामना करता है।स्थापना के दौरान बाहरी बल क्षति के कारण केबल बिछाने के बाद आम तौर पर दोष होते हैंमिट्टी भरने और ढकने के कार्यों सहित। स्थापना के बाद के दोषों में आम तौर पर पतंगों की क्षति, ग्राउंडिंग बक्से में पानी का प्रवेश, मूल दोषों का बिगड़ना शामिल है।और जमीनी तार बिफर्कशन बिंदुओं पर नमी प्रवेश जो इन्सुलेशन प्रतिरोध को कम करता हैकुछ दोष गहरी भूमि की गहराई या जटिल परिवेश की स्थिति के कारण वर्षों तक अनसुलझे रहते हैं, जिससे परिचालन सुरक्षा के लिए महत्वपूर्ण खतरे पैदा होते हैं।
XHHD523L का 10kV आउटपुट वोल्टेज पूरी तरह से केबल बाहरी आवरण परीक्षण के लिए GB50150-2006 मानक आवश्यकताओं को पूरा करता है।यह 10kV-500kV एकल-कोर और तीन-कोर उच्च-वोल्टेज और अति-उच्च-वोल्टेज केबल बाहरी घोंसले में छिपे हुए दोषों की त्वरित और सटीक पहचान करने में सक्षम बनाता है, जमीनी दोषों और बड़े रिसाव वर्तमान स्थितियों सहित. इसके अलावा यह एचडीपीई और पीवीसी केबल बाहरी घोंसले पर 5kV-10kV डीसी 1 मिनट के प्रतिरोध वोल्टेज परीक्षण करता है,इसे 10kV-500kV संचालन इकाइयों के केबल रखरखाव विभागों के लिए एक आवश्यक उपकरण बना रहा है, अल्ट्रा-हाई वोल्टेज केबल इंजीनियरिंग कंपनियां, और विभिन्न पावर ट्रांसमिशन और ट्रांसफॉर्मेशन इंजीनियरिंग उद्यम।
प्रमुख विशेषताएं
बहुमुखी परीक्षण परिदृश्यों के लिए 0 से 10kV तक लगातार समायोज्य आउटपुट वोल्टेज
पूर्ण सीमा विन्यास के साथ 0.4Hz से 1Hz तक आउटपुट आवृत्ति समायोज्य
अंतर्निहित ओवर-करंट सुरक्षा ऑपरेटर और उपकरण सुरक्षा सुनिश्चित करती है
निर्बाध कार्यप्रवाह के लिए पिन-पॉइंटिंग मोड और प्रतिरोध वोल्टेज परीक्षण मोड के बीच एक बटन स्विच
रिसीवर की संवेदनशीलता विभिन्न क्षेत्र स्थितियों में इष्टतम संकेत का पता लगाने के लिए पूरी तरह से समायोज्य है
सिग्नल आवृत्ति विभिन्न केबल विशेषताओं और दफन परिस्थितियों के अनुरूप समायोज्य
सुरक्षित उच्च वोल्टेज संचालन के लिए एकीकृत शून्य सुरक्षा
शून्य अंधा क्षेत्र परीक्षण लगभग अंत दोषों सहित सभी केबल लंबाई पर पूर्ण कवरेज सुनिश्चित करता है

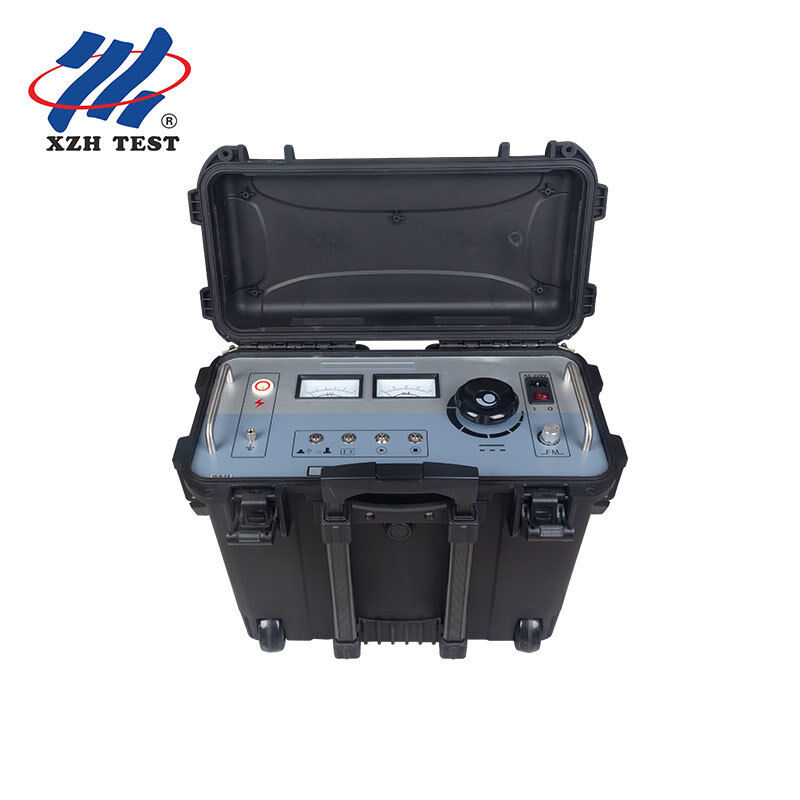

उत्पाद छवि
अक्सर पूछे जाने वाले प्रश्न
Q1: XHHD523L केबलों के किस वोल्टेज स्तर का परीक्षण कर सकता है?
XHHD523L को 10kV से 500kV एकल-कोर और तीन-कोर उच्च-वोल्टेज और अल्ट्रा-उच्च-वोल्टेज केबल बाहरी घोंसले का परीक्षण करने के लिए डिज़ाइन किया गया है।यह पूरी तरह से चीनी राष्ट्रीय मानक GB50150-2006 के अनुरूप है और क्रॉस इंटरकनेक्ट केबल सिस्टम के लिए हैंडओवर परीक्षण और निवारक परीक्षण दोनों कर सकता है।.
प्रश्न 2: इस उपकरण से किस प्रकार के केबल शीट दोष का पता लगाया जा सकता है?
एक्सएचएचडी523एल केबल के बाहरी आवरण दोषों की एक विस्तृत श्रृंखला का पता लगा सकता है जिसमें शामिल हैंः केबल बिछाने और मिट्टी भरने के दौरान बाहरी बल क्षति; एचडीपीई आवरणों पर पतंग क्षति;ग्राउंडिंग बॉक्स में पानी का प्रवेशपूर्व-मौजूदा विनिर्माण दोषों की गिरावट; जमीनी तार बिफोरकेशन बिंदुओं पर इन्सुलेशन प्रतिरोध को कम करने वाली नमी की प्रवेश;और क्रॉस इंटरकनेक्ट सिस्टम में बड़े रिसाव के साथ ग्राउंड फॉल्ट.
Q3: एक बटन स्विचिंग फ़ंक्शन कैसे काम करता है?
XHHD523L में पिन-पॉइंटिंग मोड और डीसी प्रतिरोध वोल्टेज परीक्षण मोड के बीच एक समर्पित एक-बटन स्विच है। पिन-पॉइंटिंग मोड में,वर्ग तरंग आउटपुट चरण वोल्टेज विधि का उपयोग कर सटीक दोष स्थान सक्षम बनाता हैप्रतिरोध परीक्षण मोड में यह एचडीपीई और पीवीसी केबल के बाहरी शीट्स पर मानक 1 मिनट के प्रतिरोध वोल्टेज परीक्षण करने के लिए 10kV तक एक विनियमित डीसी वोल्टेज प्रदान करता है,अलग-अलग साधनों के बीच स्विच करने की आवश्यकता को समाप्त करना.
प्रश्न 4: आवृत्ति समायोज्य सुविधा का क्या महत्व है?
समायोज्य आउटपुट आवृत्ति (0.4 हर्ट्ज से 1 हर्ट्ज) ऑपरेटरों को विभिन्न केबल प्रकारों, दफन गहराई और मिट्टी की स्थितियों के लिए वर्ग तरंग संकेत का अनुकूलन करने की अनुमति देती है।कम आवृत्तियाँ गहराई में प्रवेश करती हैं और गहरे में दफन केबलों के लिए अधिक उपयुक्त हैं, जबकि उच्च आवृत्तियाँ उथले केबल दोष स्थान के लिए तेजी से प्रतिक्रिया प्रदान करती हैं। यह लचीलापन विभिन्न क्षेत्र वातावरणों में पता लगाने की सटीकता में काफी सुधार करता है।
Q5: XHHD523L की पोजिशनिंग सटीकता क्या है?
XHHD523L केबल लंबाई के ±0.01% से ±0.03% की स्थिति सटीकता प्राप्त करता है। यह उच्च परिशुद्धता माप डिजिटल डिस्प्ले प्रणाली और वर्ग तरंग चरण वोल्टेज विधि द्वारा सक्षम है,जो पारंपरिक तरंग प्रतिबिंबन विधियों से सामान्यतः जुड़े अंधे क्षेत्रों को समाप्त करता हैयह यंत्र केबल के छोरों के निकट और केबल के छोटे खंडों में भी पूर्ण सटीकता बनाए रखता है।
प्रश्न 6: क्या XHHD523L कठोर वातावरण में क्षेत्र के उपयोग के लिए उपयुक्त है?
हाँ. XHHD523L स्थायित्व और गर्मी अपव्यय के लिए एक एल्यूमीनियम मिश्र धातु आवास के साथ बनाया गया है, और -20 डिग्री सेल्सियस से 60 डिग्री सेल्सियस की एक विस्तृत तापमान सीमा में विश्वसनीय रूप से काम करता है.2kVA आउटपुट क्षमता और 220V मानक पावर इनपुट इसे सबस्टेशन पर फील्ड तैनाती के लिए उपयुक्त बनाते हैंरिसीवर संवेदनशीलता समायोजन आगे विभिन्न क्षेत्र संकेत स्थितियों की भरपाई करता है।
Q7: न्यूनतम आदेश मात्रा और वितरण समय क्या है?
न्यूनतम आदेश मात्रा 1 यूनिट है। मानक वितरण समय 7-15 कार्य दिवस है। प्रत्येक इकाई को सुरक्षित अंतरराष्ट्रीय परिवहन के लिए लकड़ी के बक्से में सुरक्षित रूप से पैक किया जाता है। वार्षिक उत्पादन क्षमता 2 है।000 इकाइयां, टी/टी के माध्यम से भुगतान की शर्तों के साथ।
XZH परीक्षण के बारे में
एक्सजेडएच टेस्ट एक पेशेवर निर्माता है जो दुनिया भर में बिजली उपयोगिताओं, विद्युत ठेकेदारों और औद्योगिक ग्राहकों के लिए केबल दोष का पता लगाने और नैदानिक समाधानों में माहिर है।उच्च वोल्टेज पुल विधियों सहित उन्नत प्रौद्योगिकियों के साथ, टीडीआर विश्लेषण, वर्ग तरंग चरण वोल्टेज प्रौद्योगिकी, और बुद्धिमान दोष स्थान प्रणाली,एक्सजेडएच टेस्ट विश्वसनीय उपकरण प्रदान करता है जो इंजीनियरों को केबल दोषों का तेजी से पता लगाने और बिजली नेटवर्क की विश्वसनीयता में सुधार करने में मदद करता है.
अपने केबल रखरखाव आवश्यकताओं के अनुरूप एक अनुकूलित समाधान के लिए आज ही हमसे संपर्क करें।
