| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |
| मॉडल संख्या: | XHSC-60Q |
(अंग्रेज़ी में उपलब्ध)

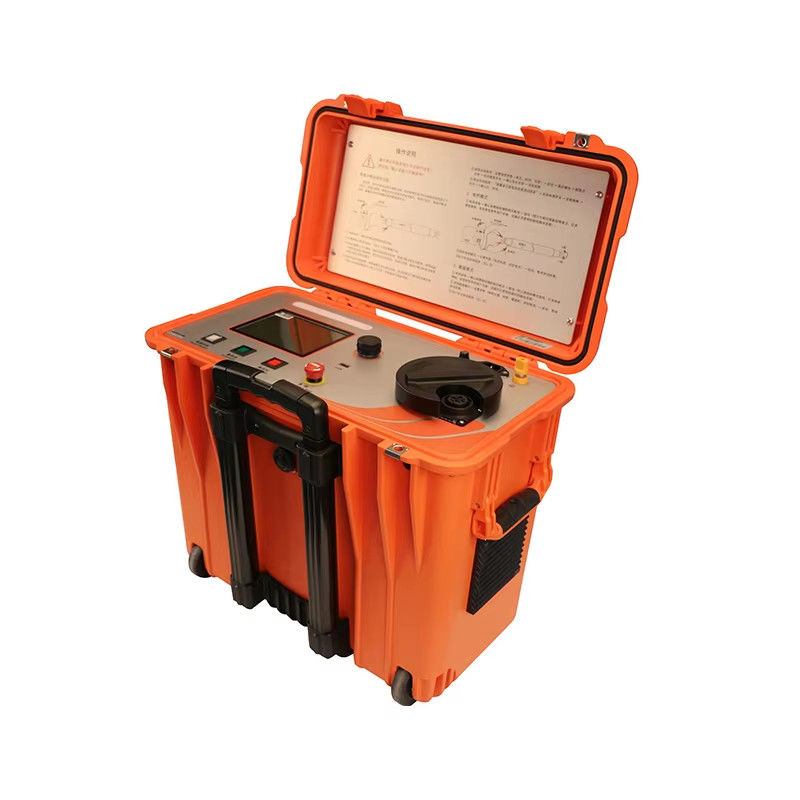

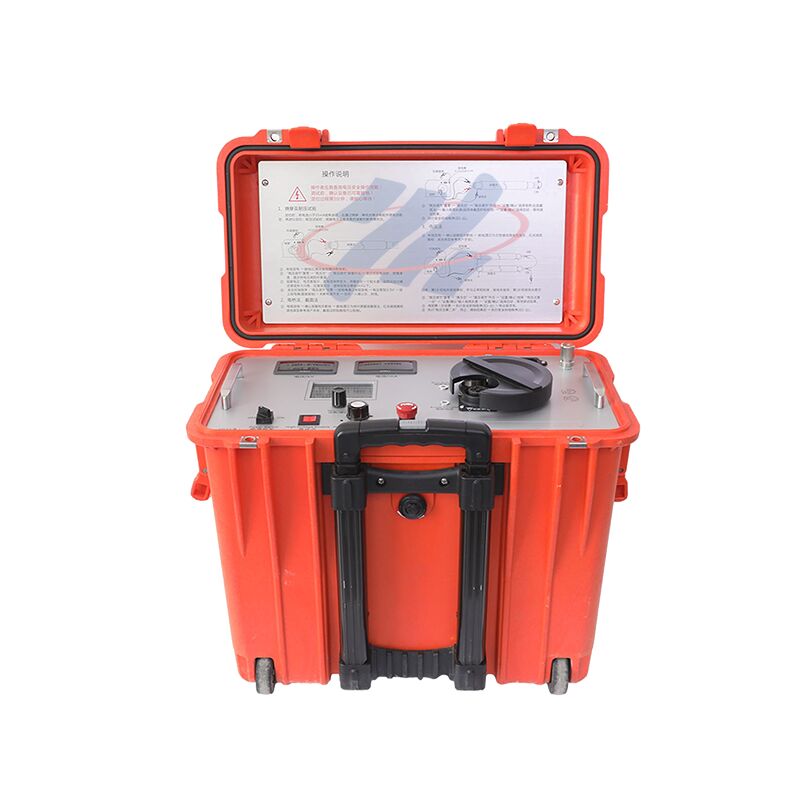

डिजिटल बर्न-थ्रू ब्रिज बर्न-थ्रू और इंटेलिजेंट ब्रिज को एकीकृत करता है। बर्न-थ्रू मोड का नामित वोल्टेज 60kV है, और अधिकतम आर्क करंट 400mA है,जो तेजी से उच्च प्रतिरोध दोषों को कम प्रतिरोध में जला सकता है. डिजिटल ब्रिज का अधिकतम परीक्षण करंट 750mA है, जो दोष स्थान की सटीकता में काफी सुधार करता है।
विशेष रूप से उच्च वोल्टेज, बड़े अनुभाग और लंबी लंबाई के जटिल केबल प्रणालियों के इन्सुलेशन दोष पूर्व स्थान के लिए उपयुक्त,जैसे कि जीआईएस टर्मिनलों और क्रॉस-कनेक्शन के साथ जटिल उच्च वोल्टेज केबलों के इन्सुलेशन दोष स्थान, और जीआईएस स्विच और शॉर्ट-सर्किट क्रॉस-कनेक्शन को हटाए बिना स्थान को जल्दी से पूरा कर सकते हैं।
तकनीकी मापदंड
| बुद्धिमान निदान | आउटपुट वोल्टेज | ०६० केवी डीसी, नकारात्मक |
| अधिकतम आउटपुट करंट | 30mA | |
| बर्न-थ्रू मोड | आउटपुट वोल्टेज | ०६० केवी डीसी, नकारात्मक |
| अधिकतम आउटपुट करंट | 400 एमए | |
| ब्रिज मोड इंटरफ़ेस मोड | आउटपुट वोल्टेज | ०४ केवी डीसी, द्विध्रुवीय |
| अधिकतम आउटपुट करंट | 750 एमए | |
| स्थिति की सटीकता | ±(0.1% ·L+1) m | |
| डिस्प्ले स्क्रीन | 320*240 डॉट मैट्रिक्स एलसीडी, सूर्य के प्रकाश में दिखाई देता है | |
| परीक्षण सीमा | 1 ₹50000 मीटर | |
| विद्युत आपूर्ति | 100V-240V,50/60Hz | |
| शक्ति | अधिकतम 2kVA | |
| कार्य वातावरण का तापमान | -10°C~+55°C | |
| कार्य वातावरण की आर्द्रता | ≤ 90% | |
| कुल आयाम (लंबाई x चौड़ाई x ऊंचाई) |
30 सेमी × 46 सेमी × 50 सेमी | |
| वजन | 22 किलोग्राम (सामान शामिल नहीं) | |
| संलग्नक सुरक्षा ग्रेड | IP54 | |
* पूरी तरह से स्वचालित परीक्षण, एक बटन ऑपरेशन।
* स्वचालित रूप से केबल दोष प्रकार का निदान करें और अगले ऑपरेशन का मार्गदर्शन करें।
* स्वचालित रूप से पता लगाता है कि वायरिंग सही है या नहीं, और इसमें सुरक्षात्मक ग्राउंडिंग का पता लगाने की सुविधा भी है।
* स्वचालित डेटा भंडारण कार्य, जो ऐतिहासिक डेटा को आसानी से देख सकता है।
* डिजिटल पावर सप्लाई कंट्रोल मोड, आउटपुट वोल्टेज और करंट अधिक स्थिर हैं।
* परीक्षण उत्पाद का व्यापक दायरा वोल्टेज इनपुट और स्वचालित डिस्चार्ज।
* रोलर्स के साथ पुल-रॉड चेसिस को अपनाता है, जो हल्का और ले जाने में आसान है।
* तरंग प्रतिबिंब पद्धति की तुलना में, पुल पद्धति में कोई अंधा स्थान नहीं है, जो विशेष रूप से छोटी केबलों और अंत के पास दोष बिंदुओं का न्याय करने के लिए उपयुक्त है।
* आउटपुट वोल्टेज उच्च है और वर्तमान बड़ा है,जो विशेष रूप से लंबी लंबाई और मोटे क्रॉस सेक्शन के साथ उच्च वोल्टेज जटिल केबल सिस्टम में पूर्व-निहित इन्सुलेशन दोषों के लिए उपयुक्त है.
