| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE ISO |
| मॉडल संख्या: | 502A2+503C+507C+535-2L |

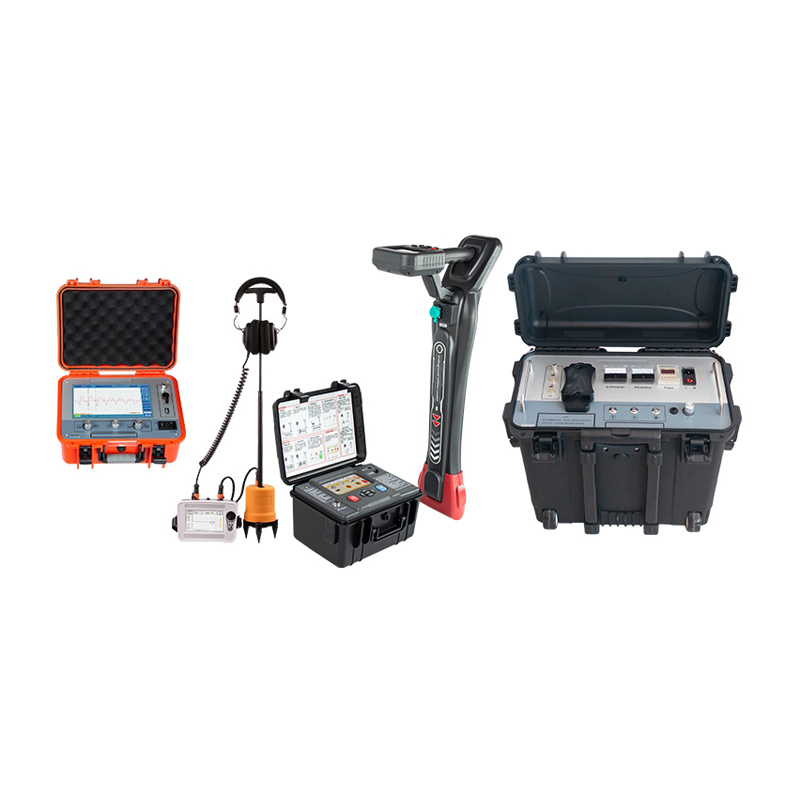

पोर्टेबल केबल फॉल्ट लोकेशन सिस्टम
502A2+503C+507C+535-2L
सिस्टम फंक्शन
1. डीसी या उच्च-वोल्टेज पल्स का उपयोग करके केबल फॉल्ट पॉइंट को फ्लैश ओवर और डिस्चार्ज करें
2. सभी प्रकार के केबल मुख्य इन्सुलेशन दोषों का मोटा माप करने के लिए ट्रैवलिंग वेव रिफ्लेक्शन सिद्धांत का उपयोग करें
3. सभी प्रकार के केबल मुख्य इन्सुलेशन दोषों का सटीक माप करने के लिए ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करें
I, हाई वोल्टेज सर्ज जनरेटर XHHV535-2L
| आउटपुट मोड | ईएमपी (इंपल्स), डीसी (विदस्टैंड वोल्टेज) |
| आउटपुट वोल्टेज | 0-32kV |
| अंतर्निहित संधारित्र | 2μF |
| डिस्चार्ज ऊर्जा | अधिकतम 1024J |
| प्रभाव शक्ति | 250W पीक |
| इंपल्स दर | लगभग स्वचालित प्रभाव6 सेकंड |
| सर्ज वोल्टेज स्तर स्विच | मैनुअल |
| वोल्टेज समायोजन प्रकार | निरंतर |
| संकेत | उच्च-वोल्टेज साइड वोल्टेज मापन, आउटपुट वोल्टेज का संकेत और वास्तविक समय में करंट |
| ऑपरेटिंग मोड स्विच | मैनुअल |
| डीसी मोड में न्यूनतम आउटपुट करंट | 7.5mA पर32kV |
| सुरक्षित सुरक्षा | शून्य स्टार्ट सुरक्षा फ़ंक्शन के साथ, सुरक्षित और विश्वसनीय |
| डिस्चार्ज | अद्वितीय उच्च-वोल्टेज माप डिजाइन, स्टॉप स्थिति में, यह स्वचालित रूप से डिवाइस की आंतरिक कैपेसिटेंस को डिस्चार्ज कर देगा |
| कार्य शक्ति | एसी 220V±15%,50Hz±1Hz(60Hz) |
| डीसी विदस्टैंड वोल्टेज परीक्षण | आउटपुट वोल्टेज समायोज्य और संकेत सीमा 0-32kV, आउटपुट करंट संकेत सीमा 0-20A |
| सुरक्षा | ओवर-वोल्टेज, ओवर-करंट, ओवरहीटिंग सुरक्षा। ऑपरेशन के बाद स्वचालित डिस्चार्ज |
| सुरक्षा रेटिंग | IP54 से कम नहीं |
| कुल वजन | से अधिक नहीं30kg |
II,TDR केबल फॉल्ट लोकेटर XHGG502A2
| फिक्स्ड-पॉइंट मोड | मानक मोड, एन्हांस्ड मोड, नॉइज़ रिडक्शन मोड, कस्टम मोड (एमएस, वेवफॉर्म) |
| फिक्स्ड पॉइंट विधि | इंटेलिजेंट टाइम डिफरेंस विधि, इलेक्ट्रोमैग्नेटिक इंस्पेक्शन विधि, ध्वनिक माप विधि |
| स्थिति निर्धारण सटीकता | फिक्स्ड पॉइंट: 0.1m, पाथ: 0.1m |
| डिस्प्ले | TFT अल्ट्रा-ब्राइट 5-इंच, 800×480 ट्रू कलर |
| भाषा | ग्राफिकल भाषा अधिक सहज है |
| लाभ | 120dB, पूरी तरह से स्वचालित समायोजन, मैन्युअल रूप से भी समायोजित किया जा सकता है |
| आवृत्ति रेंज | 100~1600Hz |
| डायनामिक रेंज | 0~112dB(16 गियर) |
| सिंक्रोनस ट्रिगर | ध्वनिक पूरी तरह से स्वचालित सिंक्रोनस ट्रिगर; चुंबकीय क्षेत्र पूरी तरह से स्वचालित सिंक्रोनस ट्रिगर |
| डिटेक्शन रेंज | 0.00~99.99ms,75mV~75V |
| प्रोब | स्वचालित म्यूट, पूरी तरह से डिजिटल मेटल इंटेलिजेंट प्रोब |
| हेडफोन | 600Ω सैन्य-ग्रेड मजबूत शोर में कमी और एंटी-इंटरफेरेंस तकनीक |
| कार्य शक्ति | 4*18650 स्टैंडर्ड लिथियम बैटरी |
| कार्य घंटे | 8 घंटे से अधिक |
| परिवेश तापमान | -25~65ºC; सापेक्षिक आर्द्रता: ≤90% |
| वजन | होस्ट 0.6kg; सेंसर 1.4kg |
| वाटरप्रूफ ग्रेड | IP65 |
IV, केबल पाथ कॉम्प्रिहेंसिव टेस्टर XHGX507C
| रिसीवर | |
| फंक्शन | पाइपलाइन डिटेक्शन (केबल पोजीशन ट्रैकिंग, दिशा प्रदर्शन, गहराई माप, करंट माप), केबल पहचान, ए-फ्रेम फॉल्ट फाइंडिंग (वैकल्पिक फंक्शन) |
| पावर | 8.4V बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी |
| इनपुट विधि | अंतर्निहित रिसीविंग कॉइल, लचीला कैलिपर, ए-फ्रेम (वैकल्पिक फंक्शन) |
