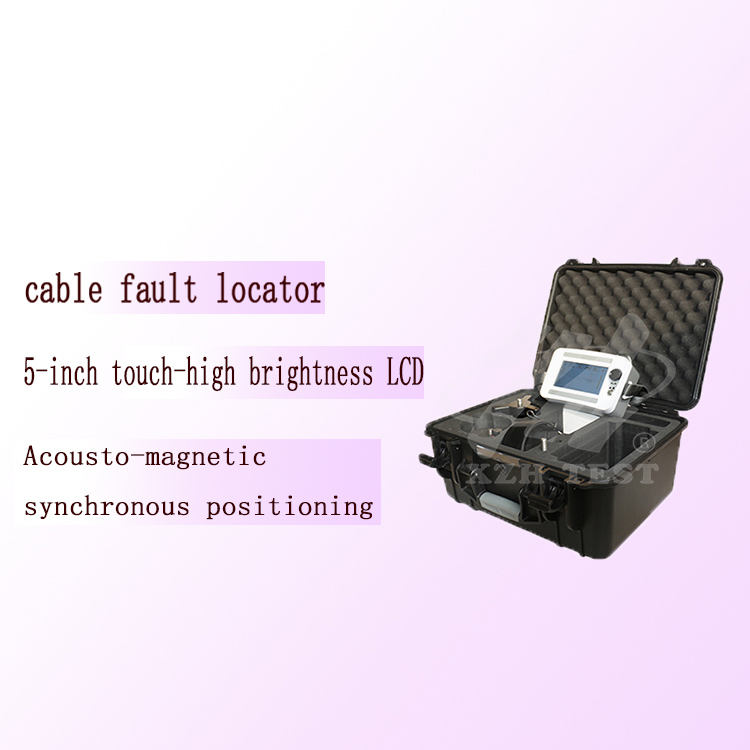

यह उपकरण दोष स्थान को सटीक रूप से निर्धारित करने के लिए ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करता है। यह एक बहुत ही सटीक और अद्वितीय स्थान विधि है। इसका सिद्धांत पारंपरिक ध्वनिक बिंदु निर्धारण विधि पर आधारित है और इसमें विद्युत चुम्बकीय संकेतों का पता लगाना और उनका अनुप्रयोग शामिल है।

जब उच्च-वोल्टेज जनरेटर दोषपूर्ण केबल पर प्रभाव निर्वहन करता है, तो दोष बिंदु पर निर्वहन द्वारा उत्पन्न ध्वनि जमीन पर प्रेषित होती है। ध्वनि संकेत को एक अत्यधिक संवेदनशील जांच द्वारा उठाया जाता है। प्रवर्धन के बाद, हेडफ़ोन से सुनने पर एक "पॉप" ध्वनि सुनी जा सकती है।

जांच का अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करता है, और विद्युत चुम्बकीय संकेत और ध्वनि संकेत के बीच समय अंतर का पता लगाकर दोष बिंदु की दूरी निर्धारित करने के लिए इस सिद्धांत का उपयोग करता है कि चुंबकीय क्षेत्र का प्रसार वेग ध्वनि के प्रसार वेग से बहुत अधिक होता है। सबसे छोटे ध्वनिक-चुंबकीय समय अंतर वाले बिंदु को खोजने के लिए सेंसर की स्थिति को घुमाते रहें, फिर दोष बिंदु का सटीक स्थान इसके नीचे होगा।

पारंपरिक ध्वनिक माप कानूनी बिंदु उपकरण आमतौर पर केवल मॉनिटर करने के लिए इयरफ़ोन का उपयोग करते हैं, या दोष बिंदु पर निर्वहन ध्वनि की पहचान करने के लिए मीटर पॉइंटर के झूलने से पूरक होते हैं। चूंकि निर्वहन ध्वनि एक पल में गायब हो जाती है और परिवेशी शोर से बहुत अलग नहीं होती है, इसलिए यह अक्सर उन ऑपरेटरों के लिए बड़ी कठिनाइयाँ लाता है जो बहुत अनुभवी नहीं हैं। ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन विधि पारंपरिक ध्वनिक माप विधि की उपरोक्त समस्याओं से प्रभावी ढंग से बचती है।

ध्वनिक और चुंबकीय सिंक्रनाइज़्ड पॉइंट इंस्ट्रूमेंट का सिद्धांत ब्लॉक आरेख

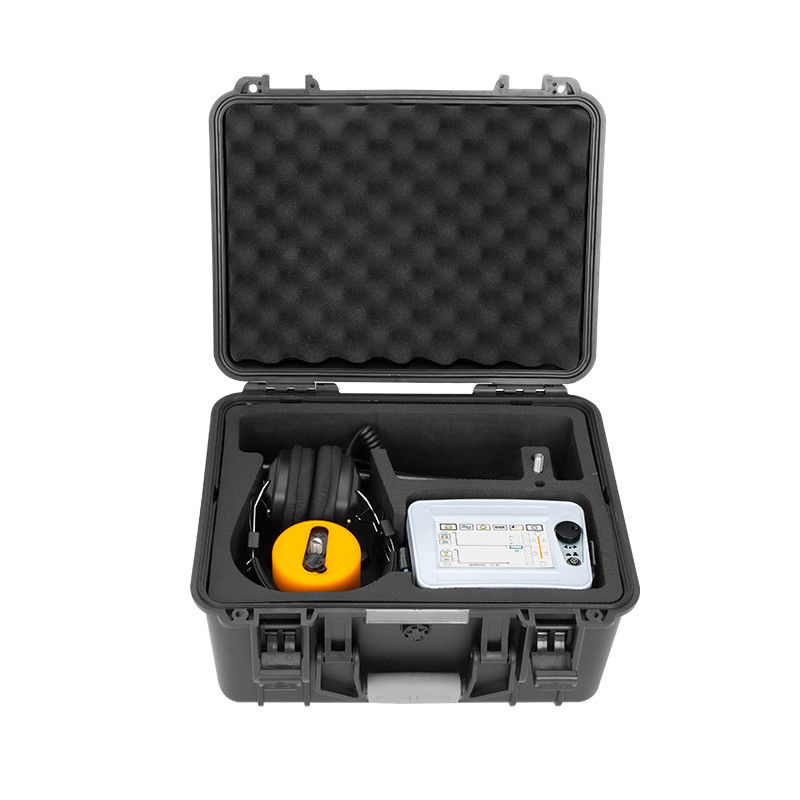

उपकरण की संरचना

1. केबल दोष लोकेटर: मोटे माप सीमा के भीतर केबल दोष बिंदुओं का सटीक पता लगाएं।

2. जांच: जांच, जांच, कनेक्टिंग रॉड , और तीन पंजे , जो सिग्नल प्राप्त करने के लिए इनपुट चैनल से जुड़े होते हैं।

3. हेडफ़ोन पहनें; पॉइंटिंग इंस्ट्रूमेंट के इनपुट चैनल को कनेक्ट करें (आउटपुट सिग्नल की प्रतिक्रिया)।

4. 7-कोर सिग्नल केबल: पॉइंटिंग इंस्ट्रूमेंट और जांच के बीच कनेक्टिंग केबल (पॉइंटिंग इंस्ट्रूमेंट और जांच को जोड़ना)।

5. चार्जर: चार्जिंग के लिए इंस्ट्रूमेंट के चार्जिंग सॉकेट से कनेक्ट करें।

6. बहुक्रियाशील फूल रिंच: कनेक्टिंग रॉड को अलग करने और इकट्ठा करने के लिए उपयोग किया जाता है।

बिक्री के बाद सेवा और पैकिंग सूची

खरीद की तारीख से एक वर्ष के भीतर, उत्पाद गुणवत्ता के मुद्दों के लिए उपकरण को मुफ्त वारंटी द्वारा कवर किया जाएगा, और जीवन के लिए रखरखाव और तकनीकी सेवाएं प्रदान की जाएंगी। यदि आप पाते हैं कि उपकरण असामान्य स्थिति में है या उसमें कोई खराबी है, तो कृपया हमसे संपर्क करें ताकि हम आपके लिए सबसे सुविधाजनक और प्रभावी समाधान की व्यवस्था कर सकें .
