| Place of Origin: | China |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| Model Number: | XHGG502 |
| मॉडल संख्या | XHGG502 |
| अनुकूलन | उपलब्ध |
| रंग | काला |
| परिवहन पैकेज | अंदर फोम के साथ लकड़ी का बक्सा |
| ट्रेडमार्क | XZH टेस्ट |
| उत्पत्ति | चीन शीआन |
| आपूर्ति की क्षमता | 1000 टुकड़े/वर्ष |
| बिक्री के बाद सेवा | वारंटी |
| वारंटी | 1 वर्ष |

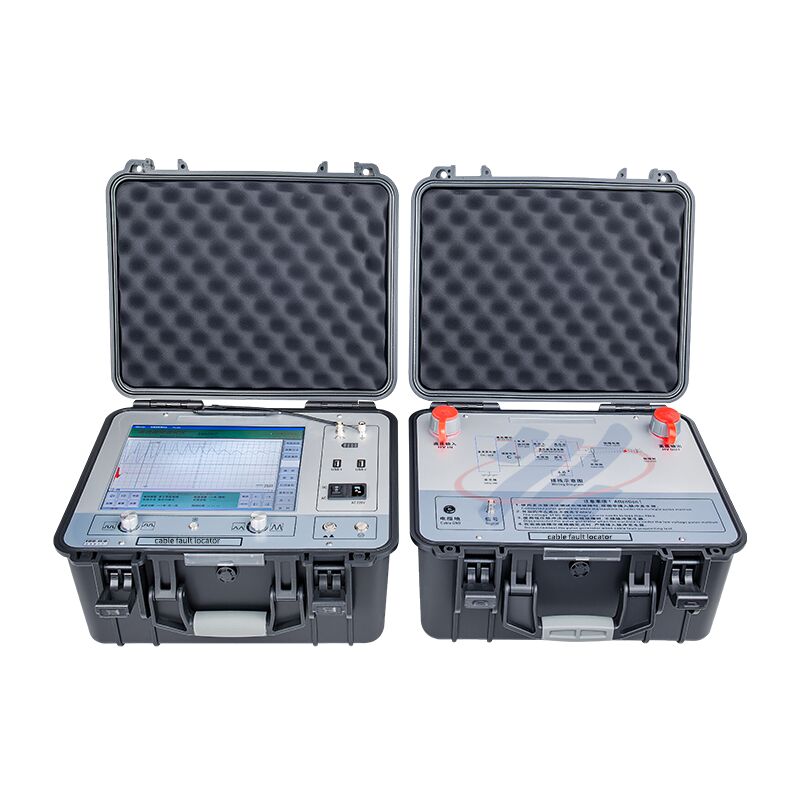

XHGG502 टीडीआर भूमिगत केबल फॉल्ट लोकेटर में कुशल मानव-कंप्यूटर इंटरेक्शन परीक्षण के लिए सहज ऑपरेटिंग सॉफ़्टवेयर के साथ एक औद्योगिक-ग्रेड 12.1-इंच टच ऑल-इन-वन कंप्यूटर है। औद्योगिक-ग्रेड एकीकृत सर्किट और घटकों के साथ बनाया गया, इसमें स्थिर, विश्वसनीय संचालन के लिए एक बड़ी क्षमता वाली लिथियम-आयन बैटरी शामिल है।
यह विशेष उपकरण सिग्नल फ़िल्टरिंग, डेटा अधिग्रहण, प्रसंस्करण और ग्राफिकल डिस्प्ले/विश्लेषण के लिए कंप्यूटर प्रसंस्करण के साथ संयुक्त आधुनिक इलेक्ट्रॉनिक तकनीक का उपयोग करके पावर केबल की स्थिति और फॉल्ट दूरी को मापता और विश्लेषण करता है।
| उत्पाद का नाम | भूमिगत केबल फॉल्ट प्री-लोकेटर (टीडीआर) |
| मुख्य कार्य | भूमिगत केबल फॉल्ट मोटे तौर पर दूरी माप |
| डेटा नमूना दर | 60MHz, 120MHz, 240MHz, 400MHz |
| परीक्षण दूरी | >60Km |
| केबल लंबाई सेटिंग्स का परीक्षण करें | <1Km (short); <3Km (medium);>3Km (लंबा) |
| पल्स आयाम | 400Vpp |
| पल्स चौड़ाई | 0.1μS और 2μS |
| पढ़ने का संकल्प | 0.1m |
| सिस्टम परीक्षण सटीकता | <0.5m |
| पल्स युग्मक झेलने का वोल्टेज | 38kVDC |
| कार्य करने की स्थिति | -25°C से +55°C, 85% RH, 750±30mmHg |
| मापने के तरीके | कम-वोल्टेज पल्स, उच्च-वोल्टेज फ्लैशओवर, मल्टीपल पल्स |
XHGG502 ARC केबल फॉल्ट प्री-लोकेटर 35KV तक के पावर केबलों में मुख्य इन्सुलेशन विफलताओं का सटीक पता लगाता है, केबल की लंबाई को कैलिब्रेट करता है, और तीन उन्नत तरीकों का उपयोग करके मोटे तौर पर फॉल्ट दूरी माप प्रदान करता है:
कम वोल्टेज पल्स टेस्ट मोड: (उच्च वोल्टेज पल्स जनरेटर की आवश्यकता नहीं है)
