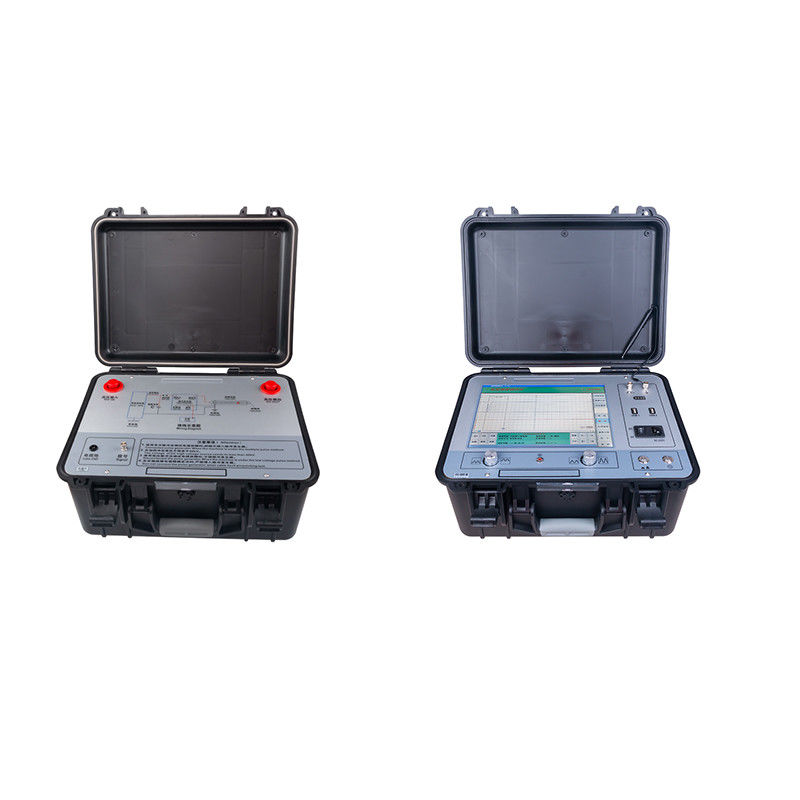

XHGG502 केबल फॉल्ट प्री लोकेटर बिजली केबल की स्थिति और फॉल्ट दूरी को मापने और विश्लेषण करने के लिए एक विशेष उपकरण है। यह सिग्नल फ़िल्टरिंग, अधिग्रहण, डेटा प्रोसेसिंग, ग्राफिक डिस्प्ले और ग्राफिक विश्लेषण को महसूस करने के लिए आधुनिक इलेक्ट्रॉनिक तकनीक और कंप्यूटर तकनीक को जोड़ता है ताकि केबल स्पीड माप, केबल लंबाई परीक्षण, केबल फॉल्ट दूरी परीक्षण पूरा हो सके।
यह केबल फॉल्ट लोकेटर 12.1 इंच के औद्योगिक-ग्रेड कंप्यूटर नियंत्रण, विंडोज ऑपरेटिंग सिस्टम, टच ऑपरेशन मोड, अल्ट्रा-हाई ब्राइटनेस, उपयोगकर्ता के अनुकूल उपयोग के लिए बड़े एलसीडी स्क्रीन डिस्प्ले इंटरफेस, स्वचालित निरंतर नमूनाकरण और वास्तविक समय सटीक वेवफॉर्म अधिग्रहण को अपनाता है।
XHGG502 ARC केबल फॉल्ट प्री लोकेटर एम्बेडेड इंडस्ट्रियल कंप्यूटर की नवीनतम तकनीक और सबसे उन्नत "आठ पल्स विधि" (मल्टीपल पल्स विधि) परीक्षण तकनीक को अपनाता है, ताकि किसी भी उच्च-प्रतिरोध दोष को सबसे सरल शॉर्ट-सर्किट फॉल्ट वेवफॉर्म प्रस्तुत किया जा सके जो कम-वोल्टेज पल्स के समान हो। विशेषताएं पढ़ने में आसान हैं। इसमें शॉक हाई वोल्टेज फ्लैशओवर विधि और लो वोल्टेज पल्स विधि के संचालन मोड भी हैं, जो विभिन्न केबल दोषों का पता लगाने के लिए सुविधाजनक है। दोष का पता लगाने की सफलता दर, परीक्षण सटीकता और परीक्षण सुविधा किसी भी घरेलू परीक्षण उपकरण से बेहतर है।
मुख्य विशेषताएं
• पल्स कपलर द्वारा भेजे गए परावर्तित सिग्नल को स्वचालित रूप से प्रदर्शित किया जाता है, और केबल ओपन सर्किट का पूर्ण-लंबाई वेवफॉर्म एक ही समय में प्रदर्शित होता है।
• फॉल्ट दूरी की स्वचालित गणना और प्रदर्शन;
• इसमें बड़े पैमाने पर परीक्षण वेवफॉर्म संग्रहीत करने का कार्य है: फ़ील्ड परीक्षण से प्राप्त वेवफॉर्म को निर्दिष्ट क्रम के अनुसार उपकरण में आसानी से संग्रहीत किया जा सकता है, और किसी भी समय वापस बुलाया और देखा जा सकता है;
• मानक प्रिंटर USB इंटरफ़ेस के साथ;
• सरल संचालन और उच्च विश्वसनीयता। बहुत उच्च लागत प्रदर्शन है;
• अंतर्निहित बहुलक लिथियम बैटरी बिजली की आपूर्ति, जो बिना बिजली आपूर्ति वातावरण में केबल ओपन सर्किट और कम प्रतिरोध शॉर्ट सर्किट फॉल्ट का परीक्षण कर सकती है।
XHGG502 ARC केबल फॉल्ट प्री लोकेटर के परीक्षण कार्य मोड में लो वोल्टेज पल्स विधि, हाई वोल्टेज फ्लैशओवर विधि और मल्टीपल पल्स विधि शामिल हैं। यहां मल्टीपल पल्स विधि पर ध्यान केंद्रित किया गया है जो अन्य उपकरणों से अलग है।
केबल फॉल्ट का परीक्षण करने के लिए मल्टीपल पल्स विधि का उपयोग करने का उद्देश्य यह है कि भेजे गए कम-वोल्टेज परीक्षण पल्स को दोषपूर्ण केबल के उच्च-वोल्टेज प्रभाव के क्षण में होने वाले कोसाइन बड़े दोलन हस्तक्षेप से प्रभावी ढंग से बचा जा सके, और दोष बिंदु पर अपेक्षाकृत स्थिर शॉर्ट-सर्किट आर्क के दौरान एक मानक और स्पष्ट समान शॉर्ट-सर्किट प्राप्त किया जा सके। दोष की गूंज, और आदर्श परीक्षण वेवफॉर्म का एक बड़ा विकल्प है।
विभिन्न आवेग उच्च वोल्टेज, विभिन्न केबल लंबाई, विभिन्न केबल फॉल्ट दूरी, और बड़े कोसाइन दोलनों की अवधि और अवधि बहुत भिन्न होती है। सरल माध्यमिक पल्स विधि द्वारा एकत्र किया गया वेवफॉर्म अक्सर अपर्याप्त संचरण विलंब समय के कारण बड़े कोसाइन दोलन से बाधित होता है, और वेवफॉर्म अराजक और विश्लेषण करने में मुश्किल होता है। इसे केवल परीक्षण पल्स के विलंबित लॉन्च समय को समायोजित करके या मध्यम-वोल्टेज आर्क-विस्तार उपकरण का उपयोग करके सुनिश्चित किया जा सकता है, जो संचालन की कठिनाई और उपकरण के वजन और लागत को बढ़ाता है। मल्टीपल पल्स विधि बस इन कठिनाइयों पर काबू पाती है और परीक्षण प्रक्रियाओं को बहुत सरल बनाती है। एक प्रभाव के उच्च-वोल्टेज फ्लैशओवर प्रक्रिया से आठ सेट परीक्षण वेवफॉर्म प्राप्त किए जाते हैं, और हमेशा कई सेट वेवफॉर्म होते हैं जो फॉल्ट दूरी व्याख्या के लिए सुविधाजनक होते हैं। यह द्वितीय पल्स विधि की तुलना में मल्टीपल पल्स विधि का लाभ भी है।
ऑपरेशन सिस्टम
डिवाइस में तीन परीक्षण विधियां हैं, अर्थात्, मल्टीपल पल्स विधि, लो वोल्टेज पल्स विधि और हाई वोल्टेज फ्लैशओवर विधि।
कम-वोल्टेज पल्स विधि कम-प्रतिरोध दोषों, केबल की पूरी लंबाई या ओपन-सर्किट फॉल्ट दूरी और शॉर्ट-सर्किट केबल फॉल्ट दूरी का परीक्षण करने के लिए उपयुक्त है।
उच्च-वोल्टेज फ्लैशओवर विधि और मल्टीपल पल्स विधि उच्च-प्रतिरोध केबल फॉल्ट दूरी का परीक्षण करने के लिए उपयुक्त हैं।
(एआरसी मल्टीपल पल्स)
(लो वोल्टेज पल्स)
(हाई वोल्टेज फ्लैशओवर)
तकनीकी मापदंड
| नमूनाकरण आवृत्ति | 400MHz |
| न्यूनतम रिज़ॉल्यूशन | 0.5m (100m/us) |
| कम वोल्टेज पल्स चौड़ाई | 0.2uS/2uS/4uS |
| टेस्ट ब्लाइंड ज़ोन | ≤20m |
| रेंजिंग रेंज | ≥68km |
| माप त्रुटि | ≤±(0.5%×L+1m), L केबल की लंबाई है |
| तीन परीक्षण केबल लंबाई हैं | <1km (short distance); <3km (medium>3km (लंबी दूरी), (कम-वोल्टेज पल्स परीक्षण आयाम: 400Vpp) |
| पल्स कपलर झेलने वाला वोल्टेज | DC 35kV |
| मापने वाला पल्स | कम वोल्टेज पल्स 300V±10% |
| आउटपुट प्रतिबाधा | 350 ओम |
| इनपुट सिग्नल लाभ | ±64dB |
| बिजली की खपत | 120VA |
| प्रसार गति कारक | 10-300m/μs |
| कार्य करने की स्थिति | तापमान -25℃～+65℃, सापेक्षिक आर्द्रता 85%, वायुमंडलीय दबाव 750±30mmHg |
| आयतन और वजन |
केबल फॉल्ट परीक्षक 430×380×220mm-10kg; पल्स कपलर 430×380×220mm-10kg |
डिवाइस एक बार में 8 सेट केबल सूचना वेवफॉर्म एकत्र कर सकता है, और विश्लेषण के लिए सबसे अच्छे और सबसे आसान वेवफॉर्म का चयन कर सकता है।
पैनल परिचय
1 डिस्प्ले:12.1-इंच औद्योगिक-ग्रेड टच स्क्रीन;
2 संचार:कम-वोल्टेज पल्स विधि पल्स सिग्नल आउटपुट इंटरफ़ेस, हाई-वोल्टेज फ्लैशओवर विधि सैंपलर सिग्नल इनपुट इंटरफ़ेस प्राप्त करना;
3 ग्राउंडिंग:सुरक्षा ग्राउंडिंग टर्मिनल;
4 पावर इंडिकेटर:आंतरिक बैटरी पावर को इंगित करता है, 4 ग्रिड में प्रदर्शित होता है;
5 USB-1:बाहरी वायरलेस नेटवर्क कार्ड और USB संचार डिवाइस;
6 USB-2:बाहरी वायरलेस नेटवर्क कार्ड और USB संचार डिवाइस;
7 पावर स्विच:"I" स्थिति, सिस्टम को बिजली की आपूर्ति करने के लिए AC 220V बिजली की आपूर्ति का उपयोग करें;
“II” गियर सिस्टम को पावर देने के लिए आंतरिक बैटरी का उपयोग करता है; जब “पावर सॉकेट” AC 220V बिजली की आपूर्ति से जुड़ा होता है, तो यह एक ही समय में बैटरी को भी चार्ज करता है;
"O" गियर, सिस्टम पावर बंद करें;
8 पावर सॉकेट:उपकरण की कार्यशील बिजली आपूर्ति, AC 220V कनेक्शन पोर्ट;
9 फ्यूज:वह स्थान जहां AC 220V बिजली आपूर्ति प्रणाली का फ्यूज स्थापित है;
10 स्व-जांच:मल्टीपल पल्स के तहत सिग्नल प्रसारित करें;
11 चालू/बंद:औद्योगिक कंप्यूटर की कार्यशील शक्ति चालू और बंद करें;
12 आयाम:वेवफॉर्म एकत्र करते समय एकत्र किए गए वेवफॉर्म के आयाम को बदलने के लिए आयाम नॉब को समायोजित करें;
13 संकेतक प्रकाश:निरीक्षण विधि को दर्शाने वाला संकेतक प्रकाश;
14 विस्थापन:वेवफॉर्म प्राप्त करते समय प्राप्त वेवफॉर्म की आधार रेखा की ऊंचाई को बदलने के लिए विस्थापन नॉब को समायोजित करें;
