| Place of Origin: | China |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE, ISO |
| Model Number: | XHGG502 |
| मॉडल नं. | XHGG502 |
| अनुकूलन | उपलब्ध |
| रंग | काला |
| परिवहन पैकेज | अंदर फोम के साथ लकड़ी का बॉक्स |
| ट्रेडमार्क | एक्सजेडएच परीक्षण |
| उत्पत्ति | चीन सियान |
| आपूर्ति करने की क्षमता | 1000 टुकड़े/वर्ष |
| बिक्री के बाद सेवा | वारंटी |
| वारंटी | 1 वर्ष |

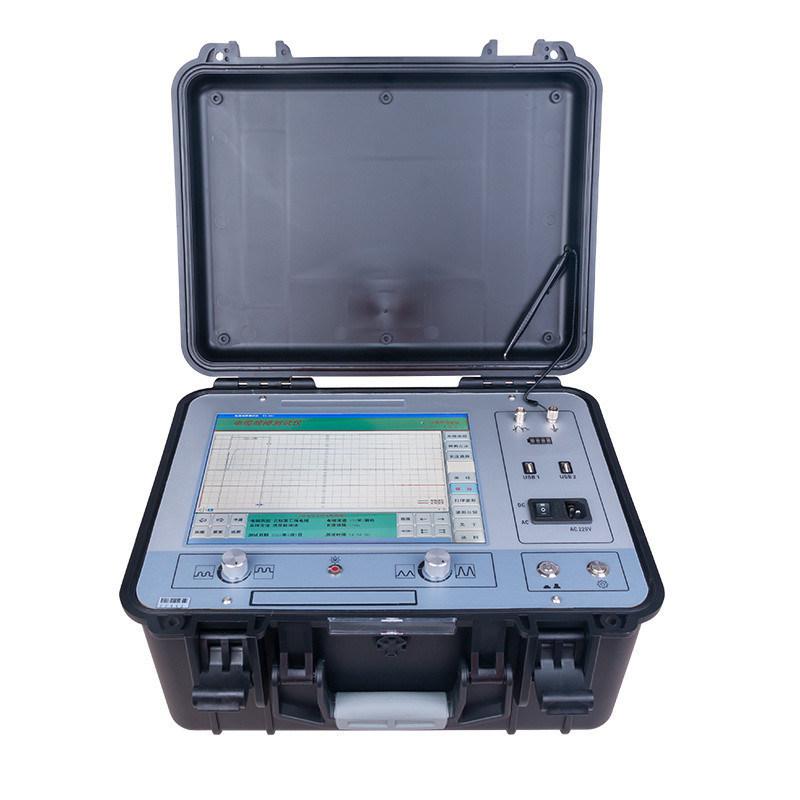

XHGG502 TDR भूमिगत केबल दोष लोकेटर में कुशल मानव-कंप्यूटर बातचीत परीक्षण के लिए सहज ऑपरेटिंग सॉफ्टवेयर के साथ एक औद्योगिक ग्रेड 12.1-इंच टच ऑल-इन-वन कंप्यूटर है।औद्योगिक ग्रेड एकीकृत सर्किट और घटकों के साथ निर्मित, इसमें स्थिर, विश्वसनीय संचालन के लिए एक बड़ी क्षमता की लिथियम-आयन बैटरी शामिल है।
यह विशेष उपकरण आधुनिक इलेक्ट्रॉनिक प्रौद्योगिकी का उपयोग करके संकेत फ़िल्टरिंग, डेटा अधिग्रहण, डेटा प्रोसेसिंग के लिए कंप्यूटर प्रसंस्करण के साथ मिलकर पावर केबल की स्थिति और दोष दूरी का माप और विश्लेषण करता है।प्रसंस्करण, और ग्राफिक डिस्प्ले/विश्लेषण।
| उत्पाद का नाम | भूमिगत केबल दोष पूर्व-स्थान (टीडीआर) |
| मुख्य कार्य | भूमिगत केबल के दोष की मोटी दूरी का माप |
| डेटा नमूनाकरण दर | 60MHz, 120MHz, 240MHz, 400MHz |
| परीक्षण दूरी | >60 किमी |
| परीक्षण केबल लंबाई सेटिंग्स | <1 किमी (छोटी); <3 किमी (मध्यम); >3 किमी (लंबी) |
| पल्स आयाम | 400 वीपीपी |
| पल्स चौड़ाई | 0.1μS और 2μS |
| संकल्प पढ़ना | 0.1 मीटर |
| सिस्टम परीक्षण सटीकता | <0.5 मीटर |
| पल्स कपलर वोल्टेज का सामना करें | 38kVDC |
| कार्य की स्थिति | -25°C से +55°C, 85% आरएच, 750±30mmHg |
| माप पद्धति | निम्न वोल्टेज पल्स, उच्च वोल्टेज फ्लैशओवर, कई पल्स |
XHGG502 ARC केबल फॉल्ट प्री-लोकेटर 35KV तक के पावर केबलों में मुख्य इन्सुलेशन विफलताओं का सटीक रूप से पता लगाता है, केबल की लंबाई को कैलिब्रेट करता है,और तीन उन्नत तरीकों का उपयोग करके मोटे दोष दूरी माप प्रदान करता है:
एआरसी बहु-शॉट परीक्षण मोडः
उच्च वोल्टेज फ्लैशओवर परीक्षण मोडः
निम्न वोल्टेज पल्स परीक्षण मोडः(कोई उच्च वोल्टेज पल्स जनरेटर आवश्यक नहीं है)
