| प्रमाणन: | CE, ISO |

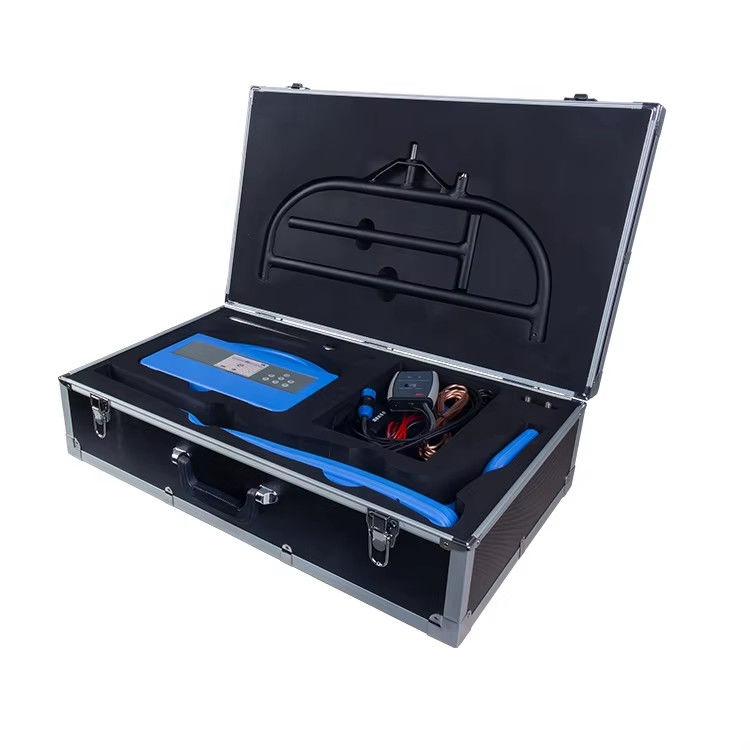

XHGX507B भूमिगत केबल पाइप लोकेटर का उपयोग बिजली के केबल परीक्षण में हजारों उपयोगकर्ताओं द्वारा किया गया है और इस क्षेत्र में इसकी उच्च प्रतिष्ठा है। हमने नवीनतम अवधारणाओं का उपयोग करके XHGX507B पाइपलाइन लोकेटर विकसित किया है, विशेष रूप से केबल-से-ग्राउंड इन्सुलेशन विफलता के त्वरित और सटीक स्थिति निर्धारण के लिए, (चार्ज) पथ खोजने, गहराई स्थिति निर्धारण, केबल पहचान के लिए।
1. कंपास और दिशा प्रदर्शन: पाइपलाइन की दिशा और बाएं और दाएं दिशाओं को दृश्य रूप से प्रदर्शित करें।
2. पास की लाइनों (आंशिक आवृत्तियों) से हस्तक्षेप को खत्म करने के लिए वर्तमान दिशा को मापें।
3. गहराई और वर्तमान माप।
4. पूरी तरह से डिजिटल उच्च-सटीक नमूनाकरण प्रसंस्करण: स्थिर और विश्वसनीय, अल्ट्रा-हाई संवेदनशीलता, अत्यधिक संकीर्ण प्राप्त बैंड, मजबूत एंटी-इंटरफेरेंस क्षमता, और आसन्न चलने वाले केबलों और पाइपलाइनों के बिजली आवृत्ति और हार्मोनिक हस्तक्षेप को पूरी तरह से दबा सकता है।
5. रनिंग केबल डिटेक्शन: उच्च-प्रदर्शन ट्रांसमिटिंग कैलिपर्स, रनिंग केबल को अधिकतम सीमा तक सिग्नल को युग्मित और आउटपुट करना।
6. केबल/पाइपलाइन की पहचान: कैलिपर (वैकल्पिक एक्सेसरी) उपयोग में आसान और सुविधाजनक है, और पहचान परिणाम स्पष्ट रूप से दिया गया है; इसका उपयोग तब किया जा सकता है जब कैलिपर का उपयोग करना असुविधाजनक हो।
7. ग्राउंड फॉल्ट फाइंडिंग: पाइपलाइन के ग्राउंड इंसुलेशन के क्षतिग्रस्त बिंदु का पता लगाने के लिए ए-फ्रेम (वैकल्पिक) का उपयोग करें, और तीर दोष बिंदु की दिशा को इंगित करता है।
8. एकाधिक पहचान आवृत्तियाँ: सक्रिय पहचान और निष्क्रिय पहचान।
9. ट्रांसमीटर के एकाधिक सिग्नल आउटपुट मोड: डायरेक्ट कनेक्शन आउटपुट, क्लैंप कपलिंग और इंडक्शन।
10. ट्रांसमीटर डिजिटल एम्पलीफायर पावर आउटपुट, स्वचालित प्रतिबाधा मिलान, और स्वचालित सुरक्षा।
11. अंतर्निहित बड़ी क्षमता वाली लिथियम-आयन बैटरी, वोल्टेज के तहत स्वचालित शटडाउन, लंबे समय तक बिना ऑपरेशन के स्वचालित शटडाउन (रिसीवर)।
12. कैबिनेट सुंदर और मजबूत है, हल्का और पोर्टेबल है।
| XHGX507B | भूमिगत केबल/धातु पाइप लोकेटर |
ट्रांसमीटर विनिर्देश:
1. आउटपुट मोड: डायरेक्ट कनेक्शन आउटपुट, इंडक्शन, कैलिपर कपलिंग।
2. आउटपुट आवृत्ति: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 12KHz, 33kHz, 82kHz, 200kHz।
3. आउटपुट पावर: अधिकतम 10W, 10 स्तरों में समायोज्य, स्वचालित वास्तविक समय प्रतिबाधा मिलान।
4. डायरेक्ट कनेक्शन आउटपुट वोल्टेज: 200Vpp तक।
5. ओवरलोड और शॉर्ट सर्किट सुरक्षा।
6. मानव-मशीन इंटरफ़ेस: 320×240 डॉट मैट्रिक्स लिक्विड क्रिस्टल डिस्प्ले।
7. अंतर्निहित बैटरी: 6 18650 लिथियम आयन बैटरी, नाममात्र 12.6V, 4.2Ah।
रिसीवर विनिर्देश:
1. इनपुट मोड: अंतर्निहित रिसीविंग कॉइल, पहचान क्लैंप (वैकल्पिक), फॉल्ट चेकिंग ए-फ्रेम (वैकल्पिक)।
2. प्राप्त आवृत्ति:
पहचान आवृत्ति: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 33kHz, 65kHz, 82kHz, 131kHz, 200kHz।
पावर आवृत्ति निष्क्रिय पहचान आवृत्ति: 50Hz/60Hz।
3. पाइपलाइन पहचान मोड: ब्रॉड पीक विधि, नैरो पीक विधि, साउंड वैली विधि, पीक वैली विधि।
4. केबल पहचान मोड: कैलिपर (वैकल्पिक) बुद्धिमान पहचान और वर्तमान माप।
5. मानव-मशीन इंटरफ़ेस: 480×272 डॉट मैट्रिक्स लिक्विड क्रिस्टल डिस्प्ले।
6. अंतर्निहित बैटरी: 4 18650 लिथियम-आयन बैटरी, नाममात्र 4.2V, 8.2Ah।
7. स्थिति सटीकता: गहराई 0-3m (±5%), गहराई 3-12m (±10%)
8. गहराई माप सटीकता: तीन अंक प्रदर्शित होते हैं, अधिकतम गहराई 12 मीटर तक मापी जा सकती है
9. वर्तमान माप सटीकता: 1Ma
10. अधिकतम पहचान दूरी: डायरेक्ट कनेक्शन विधि में अच्छे इन्सुलेशन वाला केबल 15KM तक पहुंच सकता है
अन्य
1. वॉल्यूम: ट्रांसमीटर 320×240×90mm, रिसीवर 670×128×310mm।
2. गुणवत्ता: ट्रांसमीटर के लिए 1.9kg और रिसीवर के लिए 1.4kg।
3. चार्जर: इनपुट AC100~240V, 50/60Hz, आउटपुट DC4.2V-1A, आउटपुट DC12.6V-1A।
4. ऑपरेटिंग स्थितियाँ: तापमान: -10ºC-40ºC, आर्द्रता 5-90%RH, ऊंचाई <4500m।
