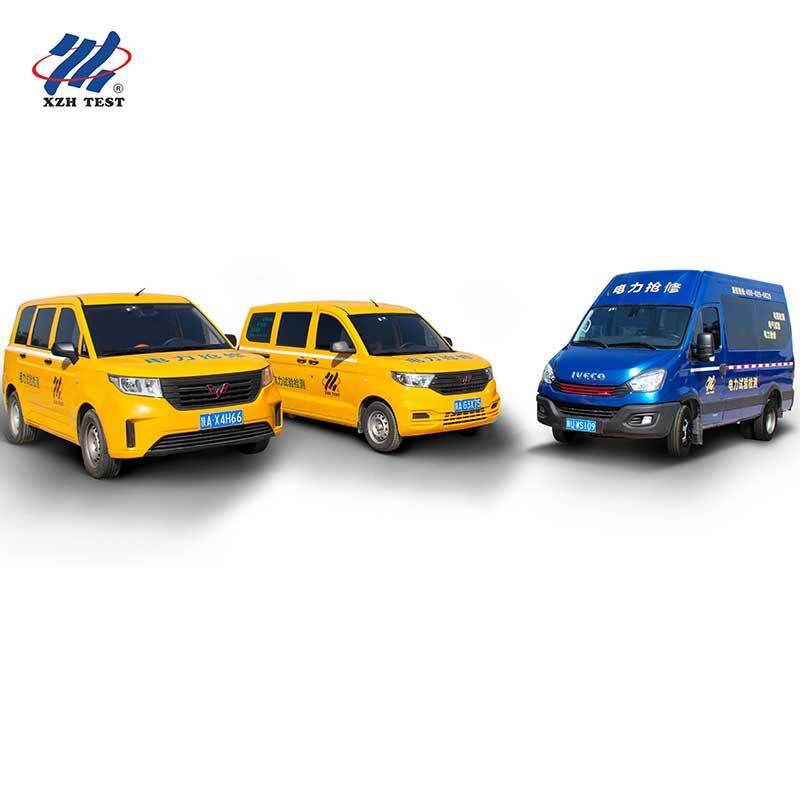

अनुकूलित केबल दोष परीक्षण वैन पावर ट्रांसफार्मर व्यापक परीक्षण वाहन

निम्नलिखित XHGG555 वाहन केबल निदान और दोष पहचान प्रणाली का परिचय देता है। ट्रांसफॉर्मर, सर्किट ब्रेकर और अन्य पहचान प्रणालियों को भी ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। अधिक जानकारी के लिए आपका स्वागत है हमसे संपर्क करें।

XHGG555 वाहन पर लगा केबल निदान और दोष स्थान प्रणाली

सामान्य विशेषताएं

टोपोलॉजी
उच्च एकीकृत और अत्यधिक स्वचालित डिजिटल सॉफ़्टवेयर केबल दोष स्थान प्रणाली, जिसमें चर आवृत्ति अनुनाद, दोलन तरंग (आंशिक निर्वहन) और अल्ट्रा-लो फ़्रीक्वेंसी (ढांकता हुआ नुकसान) कार्यों को एकीकृत करने का विकल्प है

मॉड्यूलरिटी
सभी परीक्षण इकाइयों को अपेक्षाकृत स्वतंत्र और मॉड्यूलर होने के लिए डिज़ाइन किया गया है, और कार्यात्मक मॉड्यूल को इच्छा अनुसार जोड़ा या हटाया जा सकता है; यदि एक ही फ़ंक्शन विफल हो जाता है, तो यह अन्य कार्यों के उपयोग को प्रभावित नहीं करेगा।

नियंत्रण
अधिकांश ऑपरेटिंग मोड और सिस्टम फ़ंक्शन एक नियंत्रण इकाई के माध्यम से प्राप्त किए जाते हैं, और प्रत्येक इकाई मॉड्यूल को व्यक्तिगत रूप से भी संचालित किया जा सकता है।

ग्राफ़िकल यूजर इंटरफ़ेस: ग्राफ़िकल इंटरफ़ेस, अधिक सहज और संचालित करने में आसान।

ऑपरेशन: नियंत्रण इकाई पर एक ही नॉब (जॉग डायल) को घुमाएं और क्लिक करें।

सिस्टम: विंडोज

डेटा प्रबंधन: सामान्य डेटाबेस

डेटा सिंक्रनाइज़ेशन: यूनिवर्सल सीरियल बस

नियंत्रण इकाई

डिस्प्ले: औद्योगिक ग्रेड टीएफटी रंग पैनल जिसमें एलईडी बैकलाइट है

एंटी-ग्लेयर: है

मल्टी-टच: है

एलसीडी आकार: 39.6 सेमी (15.6 इंच)

आस्पेक्ट रेशियो: 16:9

रिज़ॉल्यूशन: 1920 x 1080 फुल एचडी

चमक: 450 सीडी/एम²

सुरक्षा

अनुकूलन क्षमता

सीई अनुपालन; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891)

डिस्चार्ज और ग्राउंडिंग डिवाइस: 72kJ, 120kV DC फास्ट चार्ज पर चार्ज किए गए 10µF कैपेसिटर में संग्रहीत ऊर्जा के बराबर: डिस्चार्ज समय स्थिरांक < 1 सेकंड

सिस्टम स्थिति: वास्तविक समय निगरानी और संकेत

आंतरिक रूप से सुरक्षित: बिजली गुल होने पर तुरंत ग्राउंड करें

एफ-यू सुरक्षा इंटरलॉक: ऑपरेटिंग वोल्टेज कनेक्शन मॉनिटरिंग (उच्च वोल्टेज सर्किट)

एफ-ओम सुरक्षा इंटरलॉक: परिचालन पृथ्वी कनेक्शन मॉनिटरिंग (उच्च वोल्टेज सर्किट)

सुरक्षा विशेषताएं: फ्रंट पैनल: चालू/बंद, लॉकआउट बटन स्विच, आपातकालीन स्टॉप, अवशिष्ट दबाव संकेतक प्रकाश, उच्च वोल्टेज स्विच;
नियंत्रण इकाई: नॉब (जॉग डायल)

सुरक्षा उपकरण: सिस्टम ग्राउंडिंग स्थिति संकेतक, बिजली इनपुट सुरक्षा उपकरण, दरवाजे के संपर्क के माध्यम से उच्च वोल्टेज कक्ष की निगरानी, बाहरी सुरक्षा उपकरण

बिजली इनपुट निगरानी: ओवरवॉल्टेज सुरक्षा, अंडरवॉल्टेज सुरक्षा, अवशिष्ट करंट डिवाइस (आरसीडी)

वायरिंग को परिभाषित करना: सिस्टम के अंदर एक स्विचबोर्ड है

आइसोलेशन ट्रांसफॉर्मर: 5kVA

सिस्टम इकाई संरचना

1. केबल दोष बिंदु को फ्लैश ओवर और डिस्चार्ज करने के लिए डीसी या उच्च-वोल्टेज पल्स का उपयोग करें

2. सभी प्रकार के केबल मुख्य इन्सुलेशन दोषों का मोटा माप करने के लिए ट्रैवलिंग वेव रिफ्लेक्शन सिद्धांत का उपयोग करें

3. सभी प्रकार के केबल मुख्य इन्सुलेशन दोषों का सटीक माप करने के लिए ध्वनिक और चुंबकीय सिंक्रनाइज़ेशन विधि का उपयोग करें

4. अज्ञात केबल पथ और गहराई को सटीक रूप से खोजने के लिए विद्युत चुम्बकीय प्रेरण सिद्धांत का उपयोग करें

5. सभी बाहरी आवरण दोषों और मुख्य इन्सुलेशन (विशेष रूप से पानी के प्रवेश दोषों) का मोटा माप करने के लिए ब्रिज विधि का उपयोग करें

6. बाहरी आवरण दोष का सटीक पता लगाने के लिए स्टेप वोल्टेज विधि और क्लैंप करंट विधि का उपयोग करें

7. अल्ट्रा-हाई प्रतिरोध दोष के प्रतिरोध को कम करने के लिए निरंतर शक्ति सिद्धांत का उपयोग करें

8. एकाधिक केबलों की पहचान करने के लिए एन्कोडिंग विधि + चरण विधि का उपयोग करें

9. केबल के अंतिम पंचर की पुष्टि करने के लिए रिमोट कंट्रोल विधि का उपयोग करें (अंततः, व्यक्तिगत सुरक्षा की पूरी गारंटी है)

10. केबल पर इन्सुलेशन विदस्टैंड वोल्टेज टेस्ट और डाइइलेक्ट्रिक लॉस टेस्ट करने के लिए अल्ट्रा-लो फ़्रीक्वेंसी (0.1Hz) का उपयोग करें

11. एक कुंडल में केबल की गुणवत्ता को मापने के लिए ओम के नियम का उपयोग करें

12. केबल डिटेक्शन टेस्ट साइट पर आवश्यक उपकरण और उपकरण (मेगोमीटर, मापने का उपकरण, इलेक्ट्रीशियन उपकरण)

कुछ सफलता की कहानियाँ

हम आपको एक संपूर्ण वाहन प्रदान करने के लिए परीक्षण प्रणाली को एक परीक्षण वाहन में स्थापित कर सकते हैं, या हम आपके अपने परीक्षण वाहन के आंतरिक स्थान के आयामों के आधार पर आपके लिए परीक्षण प्रणाली को अनुकूलित कर सकते हैं।

उपरोक्त प्रणालियों में उच्च वोल्टेज पल्स जनरेटर 8/16/32kV, एआरसी टेस्ट केबल दोष प्री लोकेटर, उच्च वोल्टेज बर्न-थ्रू ब्रिज उपकरण, केबल बाहरी आवरण दोष लोकेटर, अल्ट्रा-लो फ़्रीक्वेंसी विदस्टैंड वोल्टेज (80kV) डाइइलेक्ट्रिक लॉस टेस्ट उपकरण शामिल हैं। इसके अतिरिक्त, यह मोबाइल केबल दोष सटीक लोकेटर, केबल पथ व्यापक परीक्षक, केबल स्पाइकर, जनरेटर, आदि से भी सुसज्जित है।
