XHGX501C1

यह उच्च-प्रदर्शन एकीकृत पाइपलाइन डिटेक्टर सटीक गहराई माप के साथ पाइपलाइन ट्रेसिंग, केबल पहचान और गलती स्थान का एहसास करता है। ट्रांसमीटर, रिसीवर, करंट क्लैंप, टेस्ट लीड और वैकल्पिक ए-फ्रेम से सुसज्जित, यह भूमिगत धातु पाइप और केबलों की ट्रेंचलेस पहचान के लिए मल्टी-फिल्टरिंग एंटी-इंटरफेरेंस तकनीक को अपनाता है। पाइपलाइन निरीक्षण, रखरखाव, नगरपालिका निर्माण और बिजली इंजीनियरिंग के लिए आदर्श, यह पाइपलाइन रखरखाव टीमों के लिए अपरिहार्य उपकरण है।

उत्पाद की विशेषताएँ

• यह डिवाइस कई सक्रिय पहचान आवृत्तियों से सुसज्जित है और चार प्रकार के सिग्नल आउटपुट मोड को एकीकृत करता है, जो इसे विभिन्न ऑन-साइट निरीक्षण परिदृश्यों के अनुकूल बनाने में सक्षम बनाता है।
• कई विज़ुअलाइज़ेशन मोड से सुसज्जित, यह दोहरी-विधि दफन गहराई गणना का समर्थन करता है, 20 मीटर की अधिकतम पता लगाने की गहराई प्रदान करता है, और समानांतर पाइपलाइनों से सिग्नल हस्तक्षेप को प्रभावी ढंग से अलग करता है।
• बड़े-व्यास के लचीले रोगोस्की कॉइल से सुसज्जित, यह केबल अंशांकन मापदंडों के बीस सेटों के बैच प्री-स्टोरेज की अनुमति देता है और लक्ष्य केबल की पहचान करने के लिए दोहरे-सत्यापन विधि को नियोजित करता है, जिससे सुरक्षा जोखिम कम हो जाते हैं।
• जब वैकल्पिक ए-फ्रेम के साथ जोड़ा जाता है, तो यह विभिन्न प्रकार के भूमिगत पाइपलाइन ग्राउंडिंग दोषों को सटीक रूप से इंगित करने के लिए चरण-वोल्टेज विधि का उपयोग करता है।
• नैरोबैंड डिजिटल सैंपलिंग और मल्टी-स्टेज डिजिटल फ़िल्टरिंग आर्किटेक्चर का उपयोग करते हुए, यह प्रभावी रूप से पावर-फ़्रीक्वेंसी और हार्मोनिक इलेक्ट्रोमैग्नेटिक हस्तक्षेप को दबाता है, जिससे जटिल वातावरण में भी स्थिर पहचान प्रदर्शन सुनिश्चित होता है।
• इकाई मानकीकृत निरीक्षण सहायक उपकरण के पूरे सेट से सुसज्जित है, ट्रेंचलेस संचालन का समर्थन करती है, और पाइपलाइन नेटवर्क सर्वेक्षण और रखरखाव के पूरे स्पेक्ट्रम को कवर करती है।
• ट्रांसमिशन इकाई नौ समायोज्य स्तरों के साथ 15W पावर आउटपुट और डायरेक्ट-कनेक्शन मोड में 300V के अधिकतम आउटपुट का समर्थन करती है, जिसमें पूरी तरह से स्वचालित प्रतिबाधा मिलान के साथ-साथ ओवरलोड और शॉर्ट-सर्किट सुरक्षा भी शामिल है।
• अंतर्निहित स्वीप-फ़्रीक्वेंसी हस्तक्षेप का पता लगाने की सुविधाएँ; चीनी और अंग्रेजी के बीच स्विचिंग के साथ-साथ अनुकूलन योग्य स्क्रीन चमक और स्टैंडबाय अवधि का समर्थन करता है; इसे बनाए रखना आसान है और इसमें उपयोगकर्ता के अनुकूल इंटरफ़ेस है।

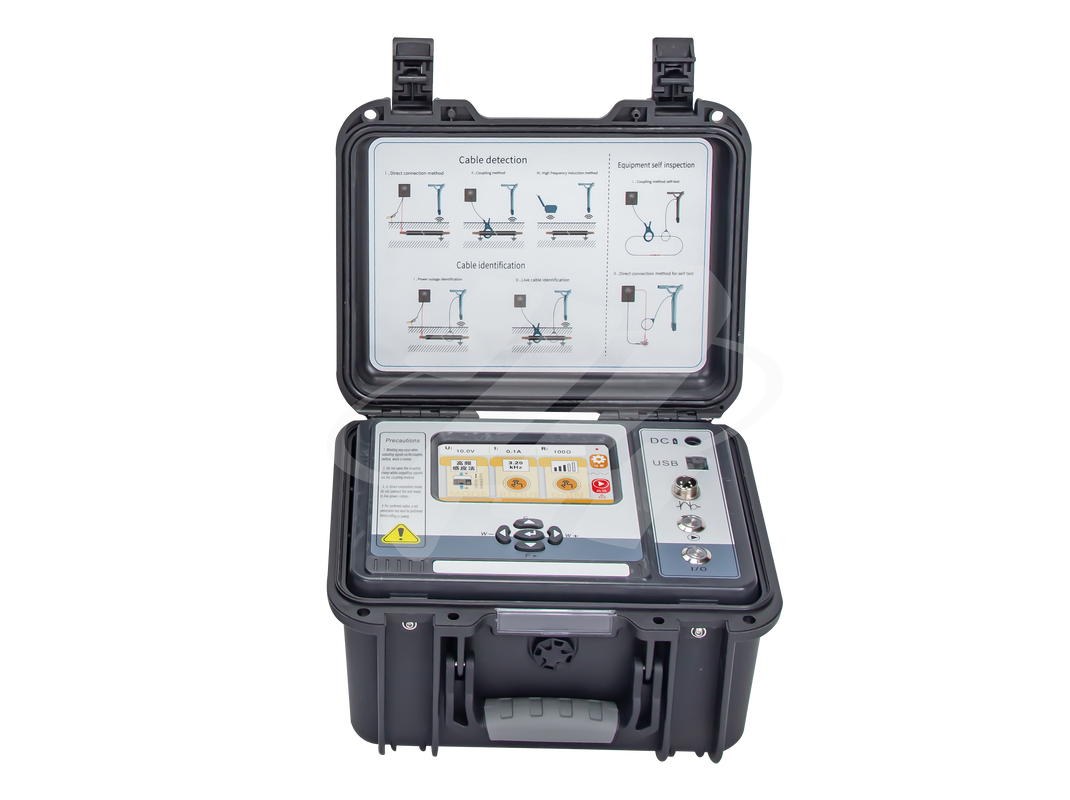

उत्पाद संरचना

                 1, ट्रांसमीटर डीसी चार्जिंग पोर्ट7, रिसीवर यूएसबी और चार्जिंग पोर्ट

2, ट्रांसमीटर यूएसबी पोर्ट8, रिसीवर सिग्नल आउटपुट पोर्ट

3, ट्रांसमीटर आउटपुट पोर्ट9,रिसीवर एलसीडी डिस्प्ले

4, ट्रांसमीटर परीक्षण प्रारंभ बटन10,रिसीवर बटन

5, ट्रांसमीटर पावर स्विच               11,रिसीवर हैंडल

6, ट्रांसमीटर बटन                12,रिसीवर स्पीकर
