पथ विचलन संकेत समारोह के साथ ऑडियो केबल परीक्षक

Name: पथ विचलन संकेत समारोह के साथ ऑडियो केबल परीक्षक
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 1,050.00 USD
Availability: InStock

उत्पाद का विवरण:

उत्पत्ति के प्लेस:	शीआन, शानक्सी, चीन
ब्रांड नाम:	XZH TEST
प्रमाणन:	CE, ISO
मॉडल संख्या:	XHDD503E

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

ब्रांड नाम:

XZH TEST

प्रमाणन:

CE, ISO

मॉडल संख्या:

XHDD503E

मॉडल नं.:

XHDD503E

प्रयोग:

नेटवर्क केबल परीक्षक, ऑडियो केबल परीक्षक, समाक्षीय केबल परीक्षक, डिजिटल केबल परीक्षक

शक्ति:

बिजली

अनुकूलित:

अनुकूलित

रंग:

काला

फ़िल्टर:

200Hz-1600Hz वैकल्पिक

आउटपुट लाभ:

16 स्तर (0~112dB)

आउटपुट प्रतिबाधा:

350Ω

आउटपुट प्रतिबाधा:

350Ω

ध्वनिक-चुंबकीय स्थिति सटीकता:

0.2 मीटर से कम

ध्वनिक-चुंबकीय स्थिति सटीकता:

0.2 मीटर से कम

चरण वोल्टेज स्थिति सटीकता:

0.5 मी से कम

पथ पहचान सटीकता:

0.5 मी से कम

परिवहन पैकेज:

लकड़ी का मामला

ट्रेडमार्क:

XZH परीक्षण

उत्पत्ति:

चीन

उत्पत्ति:

चीन

एचएस कोड:

9031809090

एचएस कोड:

9031809090

आपूर्ति की क्षमता:

2000 पीसी / वर्ष

आपूर्ति की क्षमता:

2000 पीसी / वर्ष

अनुकूलन:

उपलब्ध

अनुकूलन:

उपलब्ध

बिक्री के बाद सेवा:

वारंटी प्रमाण पत्र

बिक्री के बाद सेवा:

वारंटी प्रमाण पत्र

वारंटी:

12 महीने

वारंटी:

12 महीने

Trading Information

न्यूनतम आदेश मात्रा:

1 इकाई

पैकेजिंग विवरण:

लकड़ी की पैकेजिंग

प्रसव के समय:

5 से 8 दिन

भुगतान शर्तें:

टी/टी

आपूर्ति की क्षमता:

प्रति माह 500 इकाइयां

उत्पाद का वर्णन

विवरण
केबल दोष लोकेटर केबल दोष बिंदु के विशिष्ट स्थान को निर्धारित करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण के सिद्धांतों का उपयोग करता है।एक उच्च वोल्टेज पल्स जनरेटर का उपयोग कारण के लिए किया जाता हैफ्लैशदोष बिंदु पर डिस्चार्ज। भौतिक घटनाएं जैसे कि कंपन तरंगें, ध्वनि तरंगें और विद्युत चुम्बकीय तरंगें जो दोष बिंदु से उत्पन्न होती हैं।फ्लैशदोष बिंदु पर डिस्चार्ज का पता लगाया जाता है, संकेतक उपकरण के एक विशेष जांच, प्रवर्धित, संसाधित, प्रदर्शित, और केबल दोष संकेतक उपकरण द्वारा आउटपुट।परीक्षणकर्ता की श्रवण और दृष्टि से दोष के बिंदु का सटीक स्थान निर्धारित होता हैयानी केबल के दोष बिंदु को "सीधे केबल के ऊपर और मोटे तौर पर मापने की सीमा के भीतर" सटीक रूप से खोजने का कार्य पूरा हो गया है।
यह फिक्स्ड-पॉइंट इंस्ट्रूमेंट कम प्रतिरोध, शॉर्ट सर्किट, ओपन सर्किट और पावर केबल, उच्च आवृत्ति समाक्षीय केबल, स्ट्रीट लाइट केबल के डिस्कनेक्शन दोषों के लिए उपयुक्त है,और विभिन्न सामग्रियों से बने विभिन्न क्रॉस-सेक्शन और मीडिया के साथ दफन तारों, साथ ही उच्च प्रतिरोध रिसाव और उच्च प्रतिरोधफ्लैशfault.
उत्पाद की विशेषताएं
15 इंच का उच्च चमक वाला टच एलसीडी सूर्य के प्रकाश में दृश्यता सुनिश्चित करता है।
2इसमें 4 परीक्षण मोड हैंः मानक, उन्नत, शोर में कमी और अनुकूलित।
3यह है।4पोजिशनिंग फ़ंक्शनः ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन, शुद्ध ध्वनिक, शुद्ध चुंबकीय और चरण वोल्टेज।
4इसमें पृष्ठभूमि शोर कम करने की तकनीक है और विभिन्न प्रकार की फ़िल्टरिंग विधियों में से चुना जा सकता है।
5. BNR और मूक कार्यों से सुसज्जित।
4इसमें पथ विचलन संकेत है।
5. बहु-स्तर भौतिक अलगाव संकेत सेंसर से लैस, जलरोधक ग्रेड IP65.
6बड़ी क्षमता की लिथियम बैटरी, लंबे स्टैंडबाय समय, फास्ट चार्जर से लैस।
7छोटा और हल्का, संचालित करने में आसान और सरल मानव-मशीन इंटरफ़ेस।

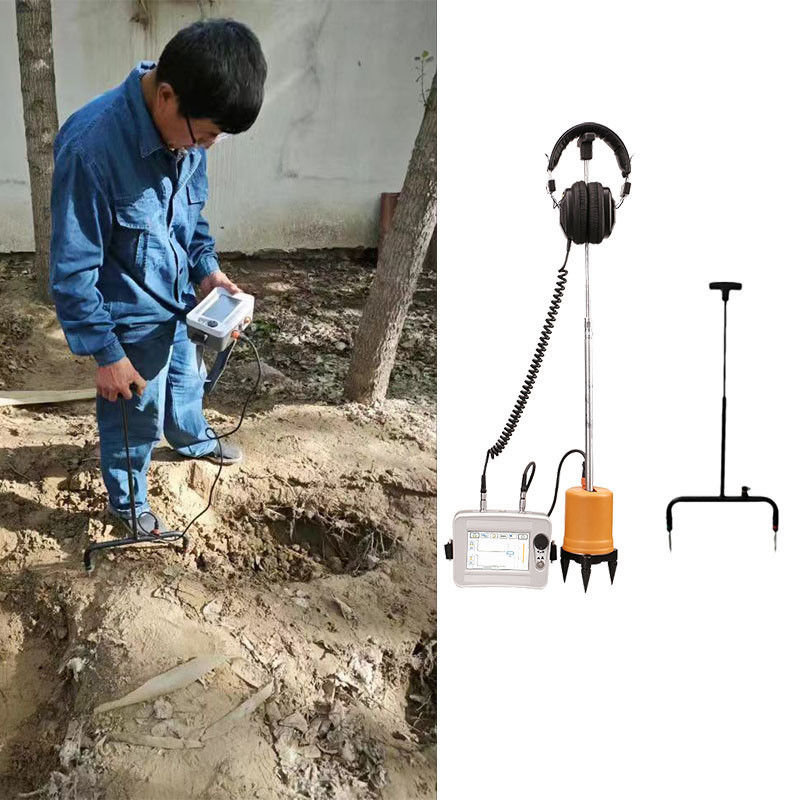

पथ विचलन संकेत समारोह के साथ ऑडियो केबल परीक्षक 1

तकनीकी विनिर्देश

फ़िल्टर पैरामीटर	lसभी-पासः 100Hz~1600Hz।
	कम पासः 100 हर्ट्ज ~ 300 हर्ट्ज.
	क्वालकॉम: 160 हर्ट्ज ~ 1600 हर्ट्ज.
	Iबैंडपासः 200Hz~600Hz.
चैनल लाभः	8 स्तर समायोज्य।
चुंबकीय चैनल लाभः	8 स्तर समायोज्य।
चरण वोल्टेज लाभः	8 स्तर समायोज्य।
आउटपुट लाभः	16 स्तर (0~112db)
आउटपुट प्रतिबाधाः	350Ω
ध्वनिक चुंबकीय स्थिति की सटीकता:	≤0.1m.
स्टेप वोल्टेज पोजिशनिंग सटीकताः	≤0.5 मीटर.
पथ पहचान की सटीकता:	≤0.5 मीटर.
इसमें बीएनआर पृष्ठभूमि शोर में कमी और मूक शोर में कमी के कार्य हैं।
प्रदर्शन नियंत्रण विधिः	5 इंच का उच्च चमक वाला टच स्क्रीन नियंत्रण।
विद्युत आपूर्तिः	4*18650 मानक लिथियम बैटरी।
स्टैंडबाय समयः	8 घंटे से अधिक समय तक।
मात्राः	428L×350W×230H
कुल मिलाकरवजनः	7किलो
परिवेश का तापमानः	-25 से 65 डिग्री सेल्सियस; सापेक्ष आर्द्रताः ≤ 90%

Wकामकाजी सिद्धांत
1. ध्वनिक-चुंबकीय तालमेल विधिः
ध्वनिक-चुंबकीय तालमेल विधि दोष के सटीक स्थान के लिए एक बहुत ही सटीक और अनूठी विधि है।इसका सिद्धांत पारंपरिक ध्वनिक बिंदु निर्धारण विधि पर आधारित है और विद्युत चुम्बकीय संकेतों का पता लगाने और आवेदन जोड़ता है.
जब उच्च वोल्टेज जनरेटर दोषपूर्ण केबल पर प्रभाव डिस्चार्ज करता है, तो दोष बिंदु पर डिस्चार्ज से उत्पन्न ध्वनि जमीन पर प्रेषित होती है।ध्वनि संकेत एक अत्यधिक संवेदनशील जांच द्वारा उठाया जाता हैप्रवर्धन के बाद हेडफ़ोन से सुनकर "पॉप" ध्वनि सुनी जा सकती है।
जांच के अंतर्निहित जांच वास्तविक समय में चुंबकीय क्षेत्र संकेत प्राप्त करता है, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. सबसे छोटे ध्वनिक-चुंबकीय समय अंतर के साथ बिंदु खोजने के लिए सेंसर की स्थिति को स्थानांतरित करते रहें, तो दोष बिंदु का सटीक स्थान इसके नीचे होगा।
पारंपरिक ध्वनिक माप कानूनी बिंदु उपकरणों आम तौर पर केवल मॉनिटर करने के लिए ईयरफ़ोन का उपयोग,या दोष बिंदु पर निर्वहन ध्वनि की पहचान करने के लिए मीटर सूचक के स्विंग द्वारा पूरक हैंचूंकि डिस्चार्ज ध्वनि एक पल में गायब हो जाती है और परिवेश के शोर से बहुत अलग नहीं होती है, इसलिए यह अक्सर बहुत कम अनुभवी ऑपरेटरों के लिए बड़ी कठिनाइयों का कारण बनती है।ध्वनिक-चुंबकीय तालमेल विधि प्रभावी रूप से पारंपरिक ध्वनिक माप विधि की उपरोक्त समस्याओं से बचती है.

2शुद्ध ध्वनि विधि:
शुद्ध ध्वनि विधि में ध्वनिक कंपन सेंसर, सिग्नल एम्पलीफायर, फिल्टर सर्किट, सैम्पलिंग यूनिट, प्रोसेसर, डिस्प्ले यूनिट, पावर एम्पलीफायर यूनिट, हेडफोन आदि शामिल हैं।
शुद्ध ध्वनि विधि का प्रयोग मुख्यतः उच्च प्रतिरोध और फ्लैशओवर दोषों को मापने के लिए किया जाता है।इसका मुख्य सिद्धांत एक उच्च वोल्टेज स्रोत का उपयोग करने के लिए दोष केबल के लिए आवेग वोल्टेज लागू करने के लिए दोष बिंदु पर डिस्चार्ज टूटने का कारण है, और फिर दोष का सटीक पता लगाने के लिए डिस्चार्ज के दौरान उत्पन्न ध्वनि का उपयोग करें। ध्वनिक कंपन सेंसर ध्वनिक संकेत को विद्युत संकेत में परिवर्तित करता है,जो एक सिग्नल एम्पलीफायर और फिल्टर सर्किट द्वारा प्रबलित और फ़िल्टर किया जाता हैअंत में, इसे हेडफ़ोन के माध्यम से ध्वनि में बहाल किया जाता है, या ध्वनि की तीव्रता प्रदर्शित की जाती है। सबसे अधिक ध्वनि तीव्रता वाला स्थान दोष बिंदु है।

3शुद्ध चुंबकीय विधि:
शुद्ध चुंबकीय विधि केबल के पथ और केबल के दोष बिंदु के सटीक स्थान को निर्धारित कर सकती है।इसका मुख्य सिद्धांत दोषपूर्ण केबल के लिए आवेग वोल्टेज लागू करने के लिए एक उच्च वोल्टेज स्रोत का उपयोग करना है, पल्स सिग्नल को लेने के लिए एक प्रेरण कॉइल का उपयोग करें, और पल्स सिग्नल की विशेषताओं के माध्यम से केबल से विचलित होने का न्याय करें।जब उठाए गए पल्स सिग्नल की विशेषताएं विचलित होती हैं, यह एक दोष बिंदु के रूप में निर्धारित किया जाता है।

4ए-फ्रेम विधिः
यदि एक भूमि दोष एक दफन केबल में होता है, हम दोष बिंदु खोजने के लिए संभावित अंतर विधि का उपयोग कर सकते हैं।विधि दोषपूर्ण केबल के परीक्षण बिंदु और जमीन के बीच एक परीक्षण वोल्टेज जोड़ने के लिए है, तो केबल के प्रवेश बिंदु के चारों ओर प्रवेश बिंदु के साथ एक वितरित विद्युत क्षेत्र समकक्ष बन जाएगा।इस विद्युत क्षेत्र में एक ही त्रिज्या के किसी भी बिंदु के बीच कोई संभावित अंतर नहीं है, लेकिन अलग-अलग त्रिज्या वाले किसी भी दो बिंदुओं (चित्र में बिंदु A और B) के बीच एक संभावित अंतर है, और जब दो बिंदुओं के बीच की दूरी तय है,दोनों बिंदुओं के बीच की दूरी है जितना करीब वस्तु है, जितना अधिक संभावित अंतर है।
इस सुविधा का उपयोग करके, हम बिंदु A और B को धीरे-धीरे केंद्र बिंदु के करीब ले जा सकते हैं। जब दोष बिंदु बिंदु A और B के बीच होता है, तो संभावित अंतर शून्य हो जाता है।यदि यह दोष बिंदु से परे आगे बढ़ना जारी रखता है, संभावित अंतर की ध्रुवीयता उलटी हो जाएगी, ताकि आगे और पीछे जाकर ग्राउंडिंग बिंदु को सटीक रूप से निर्धारित किया जा सके।

उपकरण का लेआउट और निर्देश
साधन की संरचना
1. केबल दोष लोकेटरः मोटे माप सीमा के भीतर केबल दोष बिंदुओं का सटीक रूप से पता लगाएं।
2जांचः जांच, जांच, तीन पंजे, और कनेक्टिंग रॉड सहित, संकेत प्राप्त करने के लिए इनपुट चैनल से जुड़ा।
3. हेडफ़ोन पहनें; इंगित उपकरण के इनपुट चैनल को कनेक्ट करें (आउटपुट सिग्नल की प्रतिक्रिया) ।
4.7-कोर सिग्नल लाइनः इंगित करने वाले उपकरण और जांचकर्ता के बीच कनेक्टिंग केबल (इंगित करने वाले उपकरण और जांचकर्ता को जोड़ने) ।
5चार्जर: चार्ज करने के लिए उपकरण के चार्जिंग सॉकेट से कनेक्ट करें।
6एक फ्रेम: चरण वोल्टेज विधि का उपयोग करके परीक्षण करते समय प्रयोग किया जाता है।
7ए-फ्रेम कनेक्शन केबलः केबल दोष पता लगानेवाला और ए-फ्रेम कनेक्शन केबल।
8ग्राउंड पिन: ए-फ्रेम के लिए एक मिलान सहायक उपकरण।
पैकिंग सूची

पथ विचलन संकेत समारोह के साथ ऑडियो केबल परीक्षक 3

एक बार ए-फ्रेम कनेक्ट हो जाने के बाद, यह स्वचालित रूप से परीक्षण इंटरफ़ेस में प्रवेश करेगा जैसा कि दाईं ओर दिखाया गया है।
ध्यान दें कि फ्रेम ए के नीचे लाल और हरे रंग के तीर हैं, सामने लाल और पीछे हरे रंग के साथ।इसका मतलब है कि लाल केबल के अंत और हरे रंग केबल की शुरुआत को दर्शाता है.

धीरे-धीरे केबल के अंत की ओर केबल के दफन पथ के साथ ए-फ्रेम को स्थानांतरित करें और परीक्षण स्क्रीन पर लाल और हरे रंग के बार ग्राफ में परिवर्तनों का निरीक्षण करें।यह वर्तमान की दिशा में बदलाव को दर्शाता है.
क्षति के बिंदु से बहुत दूर, स्क्रीन पर लाल और हरे रंग की पट्टी थोड़ा अनियमित और छोटी दिखाई देती है।
जब आप दोष बिंदु के करीब आते हैं, उदाहरण के लिए दोष बिंदु से लगभग 5 मीटर की दूरी पर, आप देखेंगे कि लाल बार ग्राफ बहुत बड़ा हो जाता है, जैसा कि ऊपर बाईं ओर छवि में दिखाया गया है।
जब आप सीधे दोष बिंदु के ऊपर या दोष बिंदु के सामने और पीछे लगभग 1-2 मीटर हैं,आप देखेंगे कि लाल और हरे रंग के बार ग्राफ बहुत छोटे हो जाते हैं और स्क्रीन पर दिखाई देते हैं जैसा कि ऊपर दाईं ओर छवि में दिखाया गया है.
एक बार जब आप गलती बिंदु से गुजर जाते हैं, उदाहरण के लिए गलती बिंदु से लगभग 5 मीटर की दूरी पर, आप देखेंगे कि हरा बार ग्राफ बहुत बड़ा हो जाता है।
इस तरह, धैर्यपूर्वक खोज करके, आप दोष का स्थान पा सकते हैं।
