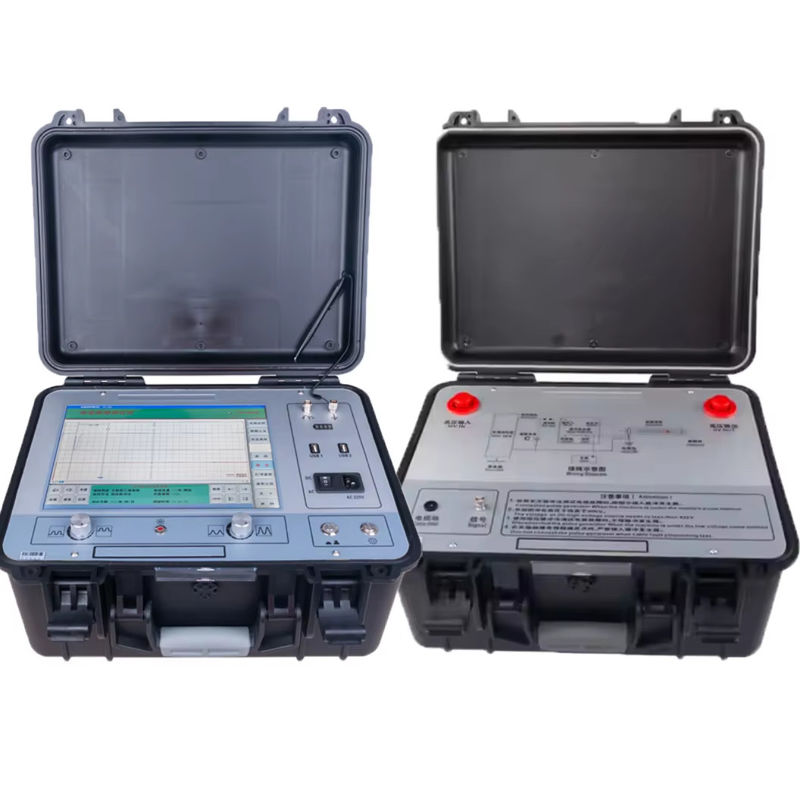

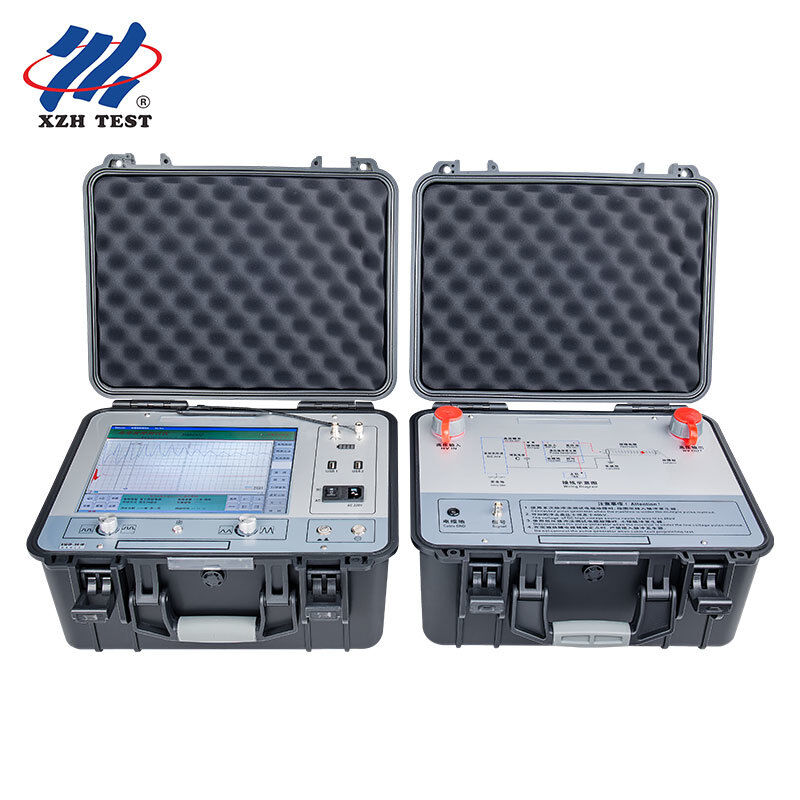

ARC मल्टी-पल्स केबल दोष लोकेटर हस्तलिखित एनोटेशन के साथ 12.1 इंच XP 60km XHGG502

XHGG502 ARC मल्टी-पल्स केबल फ़ॉल्ट लोकेटर 400MHz चर-आवृत्ति नमूनाकरण, 8-पल्स ARC मल्टी-पल्स तकनीक, और 12.1-इंच XP-आधारित औद्योगिक टच कंप्यूटर को एक एकीकृत फ़ील्ड उपकरण में जोड़ता है। यह पावर केबल, उच्च-आवृत्ति कोएक्सियल केबल, स्ट्रीट लाइट केबल, टेलीफोन केबल और सभी क्रॉस-सेक्शन और ढांकता हुआ मीडिया में दफन तारों पर कम-प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट, डिस्कनेक्शन, रिसाव उच्च-प्रतिरोध और फ्लैशओवर उच्च-प्रतिरोध दोषों का पता लगाता है। जो चीज़ XHGG502 को अपने वर्ग के अन्य सभी उपकरणों से अलग करती है, वह है हस्तलिखित एनोटेशन प्रणाली: एक वेवफ़ॉर्म कैप्चर करने के बाद, ऑपरेटर टच स्क्रीन पर सीधे लिखता है — कर्मियों का नाम, परीक्षण स्थान, केबल पहचान, दोष की विशेषताएं, पर्यावरणीय स्थितियां — और एनोटेशन वेवफ़ॉर्म फ़ाइल के हिस्से के रूप में संग्रहीत होते हैं। यह फ़ील्ड के बाद भ्रम का सबसे बड़ा स्रोत समाप्त करता है: एक तकनीशियन जो 50 वेवफ़ॉर्म फ़ाइलों के साथ कार्यालय लौटता है और याद नहीं रख सकता कि कौन सी वेवफ़ॉर्म किस केबल से संबंधित है।

एक विशिष्ट दोष जांच पर विचार करें: एक 11kV फीडर 03:00 बजे ट्रिप हो जाता है। दल 05:30 बजे पहुंचता है, दो अलग-अलग सबस्टेशनों से तीन केबल खंडों का परीक्षण करता है, 18 वेवफ़ॉर्म ट्रेस कैप्चर करता है, और विश्लेषण के लिए 09:00 बजे उन्हें वरिष्ठ इंजीनियर को सौंपता है। एनोटेशन के बिना, इंजीनियर को 18 बिना लेबल वाले ट्रेस दिखाई देते हैं — प्रत्येक दोष, एक संयुक्त प्रतिबिंब, या सिस्टम शोर हो सकता है। दल के प्रमुख के हस्तलिखित नोट्स, 05:30 बजे एक नम नोटबुक में खरोंचे गए, मुश्किल से पठनीय हैं।

XHGG502 के साथ, उन 18 वेवफ़ॉर्म फ़ाइलों में से प्रत्येक में फ़ील्ड तकनीशियन द्वारा लिखा गया एक स्पष्ट, पठनीय एनोटेशन होता है: "फीडर 7B, दक्षिणी मैनहोल, सबस्टेशन से 230 मीटर, A-C चरण पर परीक्षण लीड, गीली स्थितियां, पानी के प्रवेश का संदेह।" वरिष्ठ इंजीनियर फ़ाइल खोलता है, एनोटेशन पढ़ता है, दोष हस्ताक्षर की पुष्टि करता है, और दल के नाश्ता खत्म करने से पहले मरम्मत आदेश जारी करता है। यह एक वेवफ़ॉर्म फ़ाइल और एक फ़ील्ड रिपोर्ट के बीच का अंतर है।

XHGG502 की ARC (आर्क रिफ्लेक्शन) मल्टी-पल्स विधि — जिसे आठ-पल्स विधि के रूप में भी जाना जाता है — एक पोर्टेबल उपकरण में उपलब्ध सबसे उन्नत केबल फ़ॉल्ट प्री-लोकेशन तकनीक है। पल्स कपलर (रेटेड 38kVDC) केबल में एक सटीक समयबद्ध उच्च-वोल्टेज पल्स फायर करता है, साथ ही एक निम्न-वोल्टेज संदर्भ पल्स भी। उपकरण 12.1-इंच स्क्रीन पर उच्च-वोल्टेज और निम्न-वोल्टेज वेवफ़ॉर्म जोड़े के 8 समूहों तक कैप्चर और प्रदर्शित करता है, जिससे दोष प्रतिबिंब और संदर्भ ट्रेस के बीच सीधा दृश्य तुलना संभव हो जाती है। सिद्धांत सरल लेकिन शक्तिशाली है: फ्लैशओवर के दौरान आर्क बिंदु पर एक उच्च-प्रतिरोध दोष विद्युत रूप से उसी बिंदु पर शॉर्ट सर्किट की तरह व्यवहार करता है। इसलिए निम्न-वोल्टेज संदर्भ पल्स उच्च-वोल्टेज फ्लैशओवर के समान प्रतिबिंब पैटर्न दिखाता है — और जिस बिंदु पर वे मेल खाते हैं वह दोष है। यह "अनुमान लगाएं कि कौन सा प्रतिबिंब स्पाइक दोष है" समस्या को समाप्त करता है जो उच्च-प्रतिबाधा दोषों पर एकल-पल्स TDR व्याख्या को परेशान करती है।

अधिकांश केबल फ़ॉल्ट लोकेटर एक एम्बेडेड माइक्रोकंट्रोलर का उपयोग करते हैं जो एक समर्पित LCD पैनल चलाता है — एक एकल वेवफ़ॉर्म प्रदर्शित करने के लिए पर्याप्त है, लेकिन एक पूर्ण ऑपरेटिंग सिस्टम चलाने में असमर्थ है। XHGG502 12.1-इंच धूप-पठनीय टच डिस्प्ले के साथ एक पूर्ण XP-आधारित औद्योगिक कंप्यूटर का उपयोग करता है। इसके तीन व्यावहारिक परिणाम हैं:

• मल्टी-टास्किंग वर्कफ़्लो:परीक्षण वेवफ़ॉर्म, केबल प्रबंधन डेटाबेस और रिपोर्ट पूर्वावलोकन एक साथ देखें — किसी भी विंडोज एप्लिकेशन की तरह उनके बीच स्विच करें। कोई रीबूट नहीं, कोई मोड-स्विचिंग देरी नहीं।
• पूर्ण परिधीय समर्थन:कार्यालय-आधारित विश्लेषण के लिए बाहरी कीबोर्ड और माउस। तत्काल हार्ड-कॉपी रिपोर्ट के लिए USB प्रिंटर। पीसी विश्लेषण सॉफ्टवेयर में थोक वेवफ़ॉर्म निर्यात के लिए USB फ्लैश ड्राइव। मानक विंडोज फ़ाइल प्रबंधन — फ़ोल्डर बनाएं, फ़ाइलों का नाम बदलें, बाहरी भंडारण में कॉपी करें।
• भविष्य-प्रूफ:XP प्लेटफ़ॉर्म तृतीय-पक्ष वेवफ़ॉर्म विश्लेषण एप्लिकेशन चला सकता है। केबल प्रसार वेग डेटाबेस USB के माध्यम से अपडेट किए जा सकते हैं। रिपोर्ट टेम्प्लेट संपादन योग्य हैं — अपने संगठन के दस्तावेज़ीकरण मानकों से मेल खाने के लिए हेडर, फ़ूटर और प्रमाणपत्र प्रारूपों को अनुकूलित करें।

• 400MHz चर-आवृत्ति नमूनाकरण:चार चयन योग्य दरें (60/120/240/400MHz) वेवफ़ॉर्म विवरण और भंडारण गहराई के बीच व्यापार-बंद को अनुकूलित करती हैं। 400MHz पर, प्रत्येक नमूना बिंदु लगभग 0.25 मीटर केबल के अनुरूप होता है — 0.1 मीटर रीडिंग रिज़ॉल्यूशन और <0.5 मीटर परीक्षण सटीकता के लिए पर्याप्त।पूरी तरह से स्वचालित निरंतर नमूनाकरण:
• फ्लैशओवर मोड में, डिस्चार्ज आर्क माइक्रोसेकंड तक रहता है। XHGG502 पूर्ण गति पर लगातार नमूना लेता है — यह कभी भी क्षणिक घटना को नहीं चूकता क्योंकि यह "ट्रिगर के बीच" था। स्वचालित लाभ और थ्रेशोल्ड समायोजन चर आर्क तीव्रता की भरपाई करते हैं।400Vpp निम्न-वोल्टेज पल्स:
• मानक 100–300Vpp उपकरणों की तुलना में उच्च पल्स आयाम लंबे केबल और उच्च-हानि वाले जोड़ों के माध्यम से अधिक प्रवेश प्रदान करता है। निकट-अंत दोष रिज़ॉल्यूशन के लिए 0.1μs संकीर्ण पल्स; >50km लंबी दूरी का पता लगाने के लिए 2μs चौड़ा पल्स।स्वचालित रिपोर्ट जनरेशन:
• एक सफल दोष स्थान के बाद, एक पूर्ण परीक्षण रिपोर्ट उत्पन्न करने के लिए एक बटन टैप करें — वेवफ़ॉर्म स्क्रीनशॉट, परीक्षण पैरामीटर (रेंज, पल्स चौड़ाई, नमूना दर), गणना की गई दोष दूरी, V/2 प्रसार वेग, और ऑपरेटर एनोटेशन। USB के माध्यम से प्रिंट करें या ईमेल वितरण के लिए PDF के रूप में निर्यात करें।केबल प्रबंधन प्रणाली:
• केबल नाम, सबस्टेशन, फीडर नंबर, या प्रोजेक्ट कोड द्वारा वेवफ़ॉर्म स्टोर करें। सॉर्ट और फ़िल्टर फ़ंक्शन के साथ खोज योग्य डेटाबेस। कई रखरखाव चक्रों में गिरावट के रुझानों को ट्रैक करने के लिए एक ही केबल से ऐतिहासिक वेवफ़ॉर्म की तुलना करें।38kVDC पल्स कपलर:
• उच्च-वोल्टेज-रेटेड कपलर अंतर्निहित सुरक्षा अलगाव के साथ पूर्ण दोष-स्थान डिस्चार्ज ऊर्जा को संभालता है। स्वचालित रूप से स्पष्ट दोष पहचान के लिए परावर्तित संकेत और पूर्ण-लंबाई ओपन-सर्किट संदर्भ वेवफ़ॉर्म को अगल-बगल प्रदर्शित करता है।अंतर्निर्मित पॉलीमर लिथियम बैटरी:
• ओपन-सर्किट और कम-प्रतिरोध शॉर्ट-सर्किट का परीक्षण पूरी तरह से बैटरी पावर पर करें — कोई जनरेटर नहीं, कोई मेन कनेक्शन आवश्यक नहीं है। दूरस्थ स्थानों, स्ट्रीट लाइटिंग नेटवर्क और उन स्थितियों के लिए आदर्श जहां साइट पावर अनुपलब्ध या अविश्वसनीय है।उच्च-वोल्टेज सुरक्षा:
• उपकरण को एक आवेग उच्च-वोल्टेज वातावरण में सुरक्षित रूप से संचालित करने के लिए डिज़ाइन किया गया है। संरक्षित इनपुट फ्लैशओवर जनरेटर के डिस्चार्ज होने पर प्रेरित क्षणिकों से क्षति या लॉक-अप को रोकते हैं — कोई क्रैश नहीं, कोई डेटा हानि नहीं, कोई रीबूट आवश्यक नहीं।तकनीकी विनिर्देश

प्रश्न: हस्तलिखित एनोटेशन सुविधा फ़ील्ड परीक्षण दक्षता में कैसे सुधार करती है?
