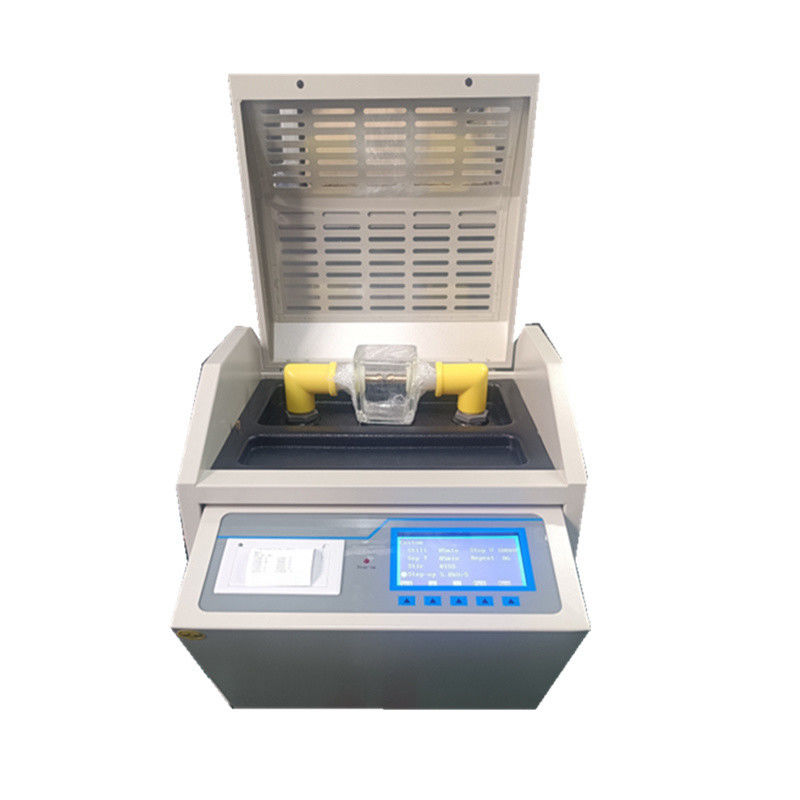

ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv

ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv

उत्पाद का विवरण:
उत्पत्ति के प्लेस: शीआन, शानक्सी, चीन
ब्रांड नाम: XZH TEST
प्रमाणन: ISO
मॉडल संख्या: XHYY100
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शीआन, शानक्सी, चीन
ब्रांड नाम:
XZH TEST
प्रमाणन:
ISO
मॉडल संख्या:
XHYY100
मॉडल नं.:
XHYY100
उपकरण:
ट्रांसफार्मर इन्सुलेशन तेल परीक्षक
वोल्टेज सटीकता:
(2% रीडिंग + 2 अंक)
आउटपुट वोल्टेज:
0-100kV
परिवहन पैकेज:
अंदर फोम के साथ लकड़ी का बक्सा
ट्रेडमार्क:
XZH परीक्षण
आपूर्ति की क्षमता:
1000 टुकड़े / वर्ष
अनुकूलन:
उपलब्ध
बिक्री के बाद सेवा:
वारंटी प्रमाण पत्र
वारंटी:
12 महीने
Trading Information
न्यूनतम आदेश मात्रा:
1 इकाई
पैकेजिंग विवरण:
लकड़ी का मामला
प्रसव के समय:
5 से 8 दिन
भुगतान शर्तें:
टी/टी
आपूर्ति की क्षमता:
1000 पीसीएस / वर्ष
उत्पाद का वर्णन


ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति 100kv टूटना Bdv

उत्पाद का वर्णन

This 100kV insulation oil dielectric strength tester is a high-accuracy instrument carefully developed by all scientific research and technical personnel of our company in accordance with the relevant provisions of the national standard GB507-1986 and the industry standard DL/T846.7-2004, अपने स्वयं के लाभों को पूरी तरह से खेलते हुए, कई क्षेत्र परीक्षणों और दीर्घकालिक निरंतर प्रयासों के माध्यम से।विभिन्न उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए, इस श्रृंखला के उपकरणों को एकल-कप, तीन-कप और बहु-कप मॉडल में विभाजित किया जा सकता है। उपकरण को संचालित करना आसान है और उपस्थिति में सुंदर है।पूरी तरह से स्वचालित डिजिटल माइक्रो कंप्यूटर नियंत्रण के उपयोग के कारण, माप सटीकता उच्च है, विरोधी हस्तक्षेप क्षमता मजबूत है, और यह सुरक्षित और विश्वसनीय है।

उत्पाद की विशेषताएं

1उपकरण को एक बड़ी क्षमता वाले माइक्रोकंट्रोलर द्वारा नियंत्रित किया जाता है और यह स्थिर और विश्वसनीय रूप से काम करता है।

2. उपकरण दुर्घटनाओं को रोकने के लिए एक व्यापक रेंज वॉचडॉग सर्किट से लैस है;

3. कई ऑपरेशन विकल्प. उपकरण कार्यक्रम दो राष्ट्रीय मानक विधियों GB507-1986 और GB507-2002, उद्योग मानक DL/429 से लैस है,अंतर्राष्ट्रीय मानक IEC156 और अनुकूलित संचालन, जो विभिन्न उपयोगकर्ताओं की विभिन्न पसंदों के अनुकूल हो सकते हैं;

4उपकरण तेल कप एक चरण में विशेष ग्लास का उपयोग करके काटा जाता है, जो तेल रिसाव जैसी हस्तक्षेप घटनाओं को समाप्त करता है;

5उपकरण का अनूठा उच्च वोल्टेज साइड सैंपलिंग डिजाइन परीक्षण मूल्य को सीधे ए/डी कन्वर्टर में दर्ज करने की अनुमति देता है,एनालॉग सर्किट में होने वाली त्रुटियों से बचने और माप परिणामों को अधिक सटीक बनाने के लिए;

6उपकरण के अंदर ओवर-करंट, ओवर-वोल्टेज, शॉर्ट-सर्किट और अन्य सुरक्षा कार्य हैं, और इसमें मजबूत एंटी-इंटरफेरेंस क्षमता और अच्छी विद्युत चुम्बकीय संगतता है।

7पोर्टेबल संरचना, स्थानांतरित करने में आसान, इनडोर और आउटडोर में उपयोग करने में आसान।

उत्पाद पैरामीटर


बूस्टर क्षमता  1.5 kVA

उछाल गतिः

0.5kV/s-5.0kV/s (प्रत्येक 0.5) दस स्तरों में वृद्धि वैकल्पिक त्रुटि 0.2kV/s

आउटपुट वोल्टेज 0~100 kV (समायोज्य)
वोल्टेज सटीकता (2% वाचन + 2 अंक)
शक्ति विकृति दर  < 1%
इलेक्ट्रोड अंतर मानक 2.5 मिमी
परीक्षण समय  6 बार (1-10 बार वैकल्पिक)
आराम का समय

900S (0-5900S वैकल्पिक)

अंतराल स्थिर समय

300S (0-5900S वैकल्पिक)

हलचल का समय

15S (0-250S वैकल्पिक)
प्रदर्शन मोडः

बड़ी स्क्रीन एलसीडी अंग्रेजी वर्ण प्रदर्शन
आयाम

लंबाई 430 मिमी; चौड़ाई 350 मिमी; ऊंचाई 370 मिमी


उपयोग की शर्तें
1परिवेश का तापमान 0 से 40 डिग्री सेल्सियस
2सापेक्ष आर्द्रता ≤ 85%
3कार्य शक्ति AC 220V ± 20%
4. बिजली की आवृत्ति 50 हर्ट्ज ± 5 हर्ट्ज
5बिजली की खपत <200 W


------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv 0

ऑपरेटिंग चरणों का चित्रण

ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv 1
बिजली के तार में प्लग, बिजली स्विच चालू, और एलसीडी स्क्रीन स्टार्टअप पृष्ठ प्रदर्शित करेगा (चित्र 1)


ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv 2
चित्र 1 में पृष्ठ के नीचे, अगले स्तर के पृष्ठ (चित्र 2) में प्रवेश करने के लिए सेटिंग कुंजी दबाएं;

ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv 3
चित्र 2 के पृष्ठ पर, कर्सर को GB1986 पर ले जाने के लिए Select कुंजी दबाएं, और GB 1986 सेटिंग उपपृष्ठ (चित्र 3) में प्रवेश करने के लिए Confirm कुंजी दबाएं।

ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv 4
चित्र 2 में पृष्ठ पर, कर्सर को GB2002 पर ले जाने के लिए Select कुंजी दबाएं, और GB 2002 सेटिंग उपपृष्ठ (चित्र 4) में प्रवेश करने के लिए Confirm कुंजी दबाएं.

ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv 5
चित्र 2 के पृष्ठ में, समय सेटिंग में कर्सर को स्थानांतरित करने के लिए चयन कुंजी दबाएं, और समय सेटिंग उप-पृष्ठ (चित्र 5) में प्रवेश करने के लिए पुष्टि कुंजी दबाएं.

ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv 6
चित्र 2 में दिखाए गए पृष्ठ पर, कर्सर को कस्टम सेटिंग्स में ले जाने के लिए चयन कुंजी दबाएं, और कस्टम सेटिंग्स उपपृष्ठ (चित्र 6) में प्रवेश करने के लिए पुष्टि कुंजी दबाएं;

ट्रांसफार्मर इन्सुलेशन तेल परीक्षक ऑटोमैटिक डाइलेक्ट्रिक शक्ति टूटना Bdv 7
प्रत्येक ब्रेकडाउन वोल्टेज मूल्य और चक्रों की संख्या स्वचालित रूप से संग्रहीत कर रहे हैं। जब परीक्षण इंटरफ़ेस 100KV तक पहुँचता है, एलसीडी प्रदर्शित करता हैः 0 माप पूरा होने के बाद,यह प्रदर्शित करेगा कि परीक्षण पूरा हो गया है. फिर प्रारंभ पृष्ठ पर लौटने के लिए पुष्टिकरण कुंजी दबाएं (चित्र 1). प्रत्येक टूटने के भंडारण रिकॉर्ड दर्ज करने के लिए प्रिंट या डिस्प्ले कुंजी दबाएं
वोल्टेज मूल्य और तेल कप का औसत मूल्य (चित्र 7)
