सिंगल फेज सीटी पीटी एनालाइज़र| XHTX201D

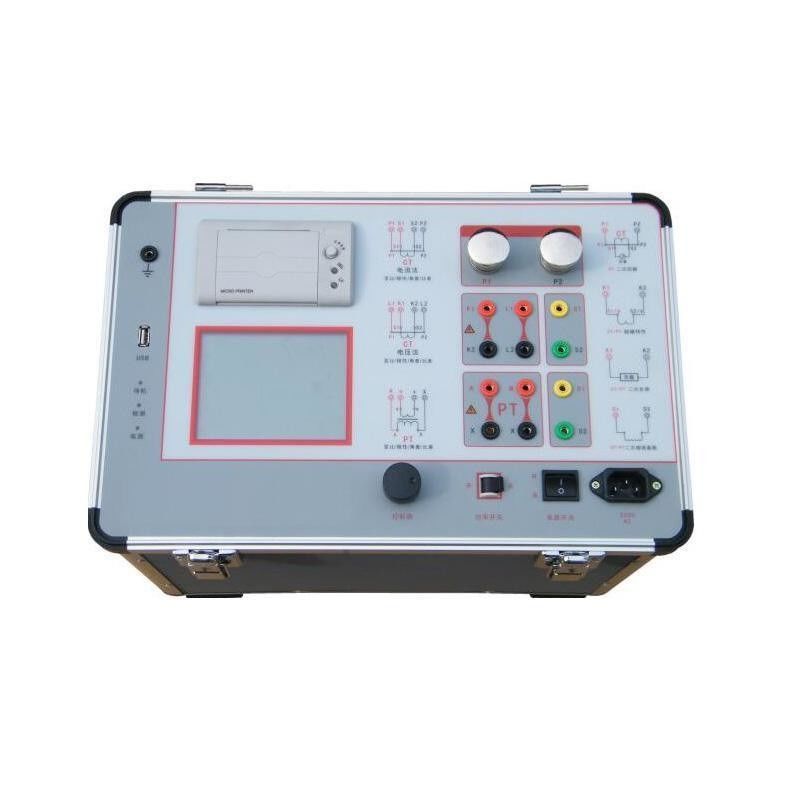

XHTX201D सिंगल-फेज सीटी/पीटी एनालाइज़र एक पोर्टेबल फील्ड टेस्ट उपकरण है जिसे प्रोटेक्शन-क्लास करंट ट्रांसफार्मर (सीटी) और वोल्टेज ट्रांसफार्मर (पीटी) के व्यापक परीक्षण के लिए डिज़ाइन किया गया है। एक्साइटेशन कैरेक्टरिस्टिक, ट्रांसफॉर्मेशन रेशियो, पोलरिटी, एरर कर्व, सेकेंडरी लोड, रेजिस्टेंस और एसी विदस्टैंड टेस्टिंग को एक कॉम्पैक्ट यूनिट में एकीकृत करके, यह कई सिंगल-फंक्शन उपकरणों को बदल देता है और सबस्टेशन, स्विचयार्ड और वर्कशॉप में सटीक, दोहराने योग्य परिणाम देता है।
अनुप्रयोग और लक्षित दर्शक:सीटी/पीटी निर्माताओं, प्रोटेक्शन और मीटरिंग टेस्टिंग प्रयोगशालाओं, सबस्टेशन कमीशनिंग और रखरखाव क्रू, और पावर यूटिलिटीज के लिए डिज़ाइन किया गया है जो प्रोटेक्शन-क्लास सिंगल-फेज करंट और वोल्टेज ट्रांसफार्मर का फैक्ट्री एक्सेप्टेंस और आवधिक फील्ड वेरिफिकेशन करते हैं।
मुख्य विनिर्देश
| पैरामीटर |
विनिर्देश |
| ऑपरेशनल पावर सप्लाई |
AC220V±20V, 50/60Hz |
| उपकरण आउटपुट वेवफॉर्म |
साइन वेव |
| एक्साइटेशन कैरेक्टरिस्टिक आउटपुट वोल्टेज |
0~2500V |
| एक्साइटेशन आउटपुट करंट |
0~20A |
| रेशियो टेस्ट आउटपुट करंट |
0~1000A |
| सीटी रेशियो मापन रेंज |
25000A/5A, 5000A/1A |
| पीटी रेशियो मापन रेंज |
≤500kV |
| सेकेंडरी लोड रेंज |
≤1000VA |
| रेजिस्टेंस मापन रेंज |
0.1~300Ω |
| त्रुटि सीमा |
0.5% (0.2%×रीडिंग + 0.3%×रेंज) |
| ऑपरेटिंग तापमान |
-10°C से +40°C |
| सापेक्ष आर्द्रता |
≤90% RH |
| ऊंचाई |
≤1000m |
| समग्र आयाम |
400 × 200 × 260 mm |
| वजन |
23 kg |
उन्नत सुविधाएँ
एक उपकरण सीटी और पीटी एक्साइटेशन, रेशियो और पोलरिटी, 5% और 10% एरर कर्व, डीगॉस, सेकेंडरी लोड, रेजिस्टेंस और पावर-फ्रीक्वेंसी एसी विदस्टैंड टेस्ट को कवर करता है
इंटेलिजेंट नी-पॉइंट (इंफ्लेक्शन) गणना के साथ स्वचालित मैग्नेटाइजेशन कर्व प्लॉटिंग
स्वचालित रूप से 5% और 10% एरर कर्व उत्पन्न करता है और GB1207 / GB1208 प्रति प्रोटेक्शन वाइंडिंग योग्यता का न्याय करता है
ग्राफिकल वेवफॉर्म डिस्प्ले और एक इंटेलिजेंट रोटरी कंट्रोलर के साथ बड़ी स्क्रीन एलसीडी
ऑन-साइट टेस्ट रिजल्ट प्रिंटिंग के लिए बिल्ट-इन माइक्रो थर्मल प्रिंटर
वर्ड डॉक्यूमेंट और A4 रिपोर्ट जनरेशन के लिए पीसी सॉफ्टवेयर के साथ यूएसबी फ्लैश डिस्क डेटा एक्सपोर्ट
3000 टेस्ट रिकॉर्ड तक स्टोर करता है, रिकॉर्ड नंबर और सेव डेट द्वारा पुनः प्राप्त किया जा सकता है
सेकेंडरी सर्किट चेक और पावर-फ्रीक्वेंसी विदस्टैंड (एसी हिपोट) टेस्टिंग जिसमें अत्यधिक लीकेज पर स्वचालित सुरक्षा होती है
23 किलो से कम वजन वाला कॉम्पैक्ट, मजबूत और हल्का डिज़ाइन, फील्ड और प्रयोगशाला दोनों उपयोग के लिए आदर्श
XHTX201D प्रोटेक्शन इंजीनियरों को सिंगल-फेज सीटी और पीटी के एक्सेप्टेंस और आवधिक परीक्षण के लिए एक भरोसेमंद, ऑल-इन-वन प्लेटफॉर्म प्रदान करता है, जिससे टेस्ट दक्षता में सुधार होता है और रिले प्रोटेक्शन और मीटरिंग सटीकता की सुरक्षा होती है।
आवेदन परिदृश्य
प्रोटेक्शन-क्लास सिंगल-फेज सीटी और पीटी यूनिट्स का फैक्ट्री एक्सेप्टेंस टेस्टिंग (FAT) और रूटीन टेस्टिंग
नए सबस्टेशन, स्विचयार्ड और औद्योगिक पावर सिस्टम्स का कमीशनिंग और हैंडओवर टेस्टिंग
इन-सर्विस इंस्ट्रूमेंट ट्रांसफार्मर का आवधिक / निवारक रखरखाव टेस्टिंग
रिले प्रोटेक्शन कमीशनिंग से पहले सेकेंडरी सर्किट निरंतरता और बर्डन (लोड) सत्यापन
सैचुरेशन, रेशियो एरर, पोलरिटी और नी-पॉइंट समस्याओं का ऑन-साइट समस्या निवारण
कैलिब्रेशन और टेस्टिंग प्रयोगशालाएं जिन्हें सटीक एक्साइटेशन और टर्न-रेशियो मापन की आवश्यकता होती है
अक्सर पूछे जाने वाले प्रश्न
Q1: XHTX201D सिंगल-फेज सीटी/पीटी एनालाइज़र किसके लिए डिज़ाइन किया गया है?
यह सीटी/पीटी निर्माताओं, प्रोटेक्शन और मीटरिंग टेस्टिंग प्रयोगशालाओं, सबस्टेशन कमीशनिंग और रखरखाव क्रू, और पावर यूटिलिटीज के लिए बनाया गया है जो प्रोटेक्शन-क्लास सिंगल-फेज करंट और वोल्टेज ट्रांसफार्मर का फैक्ट्री और आवधिक फील्ड वेरिफिकेशन करते हैं।
Q2: XHTX201D कौन से टेस्ट आइटम कर सकता है?
यह एक ही यूनिट में सीटी/पीटी एक्साइटेशन कैरेक्टरिस्टिक, ट्रांसफॉर्मेशन रेशियो और पोलरिटी, 5% और 10% एरर कर्व, डीगॉस, सेकेंडरी लोड (बर्डन), वाइंडिंग रेजिस्टेंस, सेकेंडरी सर्किट चेक और पावर-फ्रीक्वेंसी एसी विदस्टैंड (हिपोट) टेस्टिंग करता है।
Q3: XHTX201D की मुख्य मापन रेंज और सटीकता क्या है?
एक्साइटेशन आउटपुट 0~2500V / 0~20A, रेशियो टेस्ट आउटपुट 0~1000A, सीटी रेशियो 25000A/5A (5000A/1A) तक, पीटी रेशियो 500kV तक, सेकेंडरी लोड 1000VA तक, रेजिस्टेंस 0.1~300Ω, 0.5% (0.2%×रीडिंग + 0.3%×रेंज) की एरर लिमिट के साथ।
Q4: क्या XHTX201D डेटा स्टोरेज और रिपोर्ट जनरेशन का समर्थन करता है?
हाँ। यह 3000 टेस्ट रिकॉर्ड तक स्टोर करता है, यूएसबी फ्लैश डिस्क डेटा एक्सपोर्ट का समर्थन करता है, और वर्ड डॉक्यूमेंट और A4 टेस्ट रिपोर्ट उत्पन्न करने के लिए पीसी सॉफ्टवेयर से कनेक्ट होता है, जबकि बिल्ट-इन माइक्रो प्रिंटर सीधे फील्ड से ऑन-साइट प्रिंटिंग की अनुमति देता है।
Q5: पारंपरिक सिंगल-फंक्शन टेस्टर की तुलना में XHTX201D क्यों चुनें?
यह एक्साइटेशन, रेशियो, एरर कर्व, लोड, रेजिस्टेंस और हिपोट टेस्ट को एक मजबूत, पोर्टेबल यूनिट में समेकित करता है जिसका वजन 23 किलो से कम है, स्वचालित रूप से कर्व और एरर चार्ट प्लॉट करता है और GB1207 / GB1208 का अनुपालन करता है, जिससे फील्ड और प्रयोगशाला दोनों परीक्षणों में समय और लागत की बचत होती है।
