| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO |
| मॉडल संख्या: | एक्सएचबीएक्स1501 |

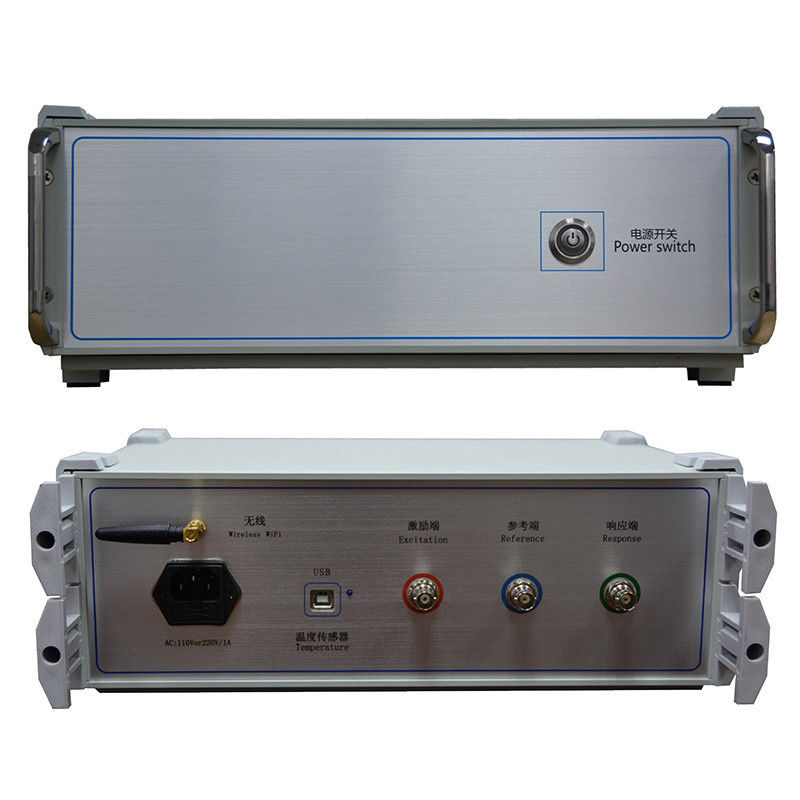

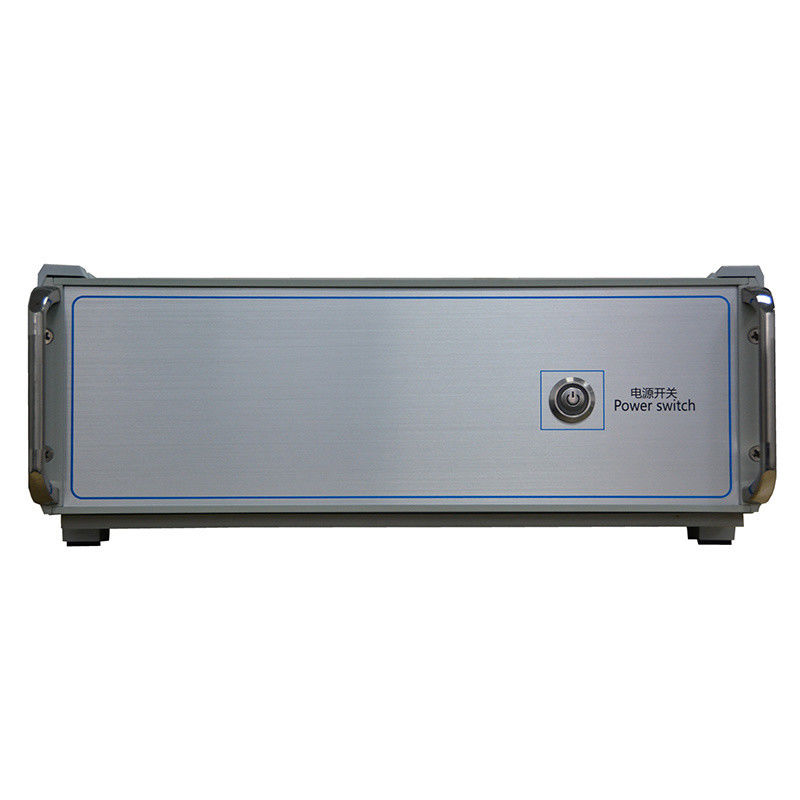

एक्सजेडएच परीक्षण उन्नत प्रौद्योगिकी के लिए पोर्टेबल एसएफआरए ट्रांसफार्मर वाइंडिंग विरूपण परीक्षक
XHBX1501 ट्रांसफार्मर वाइंडिंग विरूपण परीक्षक (आवृत्ति प्रतिक्रिया विधि) का उपयोग 6KV और उससे अधिक के पावर ट्रांसफार्मर और अन्य विशेष प्रयोजन ट्रांसफार्मर के परीक्षण के लिए किया जाता है।
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004इसका उद्देश्य ट्रांसफार्मर के प्रत्येक वाइंडिंग की आयाम-आवृत्ति प्रतिक्रिया विशेषताओं का पता लगाना और पता लगाने के परिणामों की तुलना लंबवत या क्षैतिज रूप से करना है।आयाम-आवृत्ति प्रतिक्रिया विशेषता में परिवर्तन की डिग्री परिवर्तन जो ट्रांसफार्मर घुमाव में हो सकता है विरूपण निर्धारित.
इसमें एक माप भाग और एक विश्लेषण सॉफ्टवेयर भाग होता है। माप भाग एक ब्लैक बॉक्स होता है जिसमें सिग्नल जनरेशन और सिग्नल माप शामिल होते हैं।विश्लेषण भाग एक नोटबुक कंप्यूटर द्वारा पूरा किया जाता है, और माप भाग यूएसबी या नेटवर्क के माध्यम से लैपटॉप कंप्यूटर से जुड़ा हुआ है।
1उच्च गति, अत्यधिक एकीकृत माइक्रोप्रोसेसर का उपयोग करके अधिग्रहण और नियंत्रण।
2लैपटॉप और उपकरण के बीच उपयोग किया जाने वाला संचार यूएसबी इंटरफ़ेस।
3. लैपटॉप और उपकरण के बीच संचार वायरलेस ब्लूटूथ इंटरफ़ेस या वायरलेस वाईफ़ाई इंटरफ़ेस (वैकल्पिक) का उपयोग कर सकते हैं
वायरलेस वाईफाई इंटरफ़ेस का उपयोग टैबलेट कंप्यूटर और स्मार्ट फोन पर सुविधाजनक रूप से किया जा सकता है।
4हार्डवेयर समर्पित डीडीएस डिजिटल हाई स्पीड स्कैनिंग तकनीक (यूएसए) को अपनाता है, जो घुमावदार विकृत, उभार, शिफ्ट, झुकाव जैसे दोषों का सटीक निदान कर सकता है।इंटर-टर्न शॉर्ट सर्किट विकृति और इंटर-फेज संपर्क शॉर्ट सर्किट.
5उच्च गति वाले दो-चैनल 16-बिट ए/डी नमूनाकरण (क्षेत्र परीक्षण में, टैप परिवर्तक को स्थानांतरित करें, और तरंग वक्र स्पष्ट परिवर्तन दिखाता है) ।
6सिग्नल आउटपुट आयाम सॉफ्टवेयर द्वारा समायोजित किया जाता है, अधिकतम आयाम पीक मान ±10V है।
कंप्यूटर स्वचालित रूप से परीक्षण के परिणामों का विश्लेषण करेगा और इलेक्ट्रॉनिक दस्तावेज उत्पन्न करेगा (वर्ड)
7उपकरण में दोहरी माप सुविधाएँ हैंः रैखिक आवृत्ति स्कैनिंग माप और खंड आवृत्ति स्कैनिंग माप, चीन में दो तकनीकी समूहों के माप मोड के साथ संगत
8आयाम-आवृत्ति विशेषताएं आयाम-आवृत्ति विशेषता परीक्षक पर राष्ट्रीय तकनीकी विनिर्देशों के अनुरूप हैं।एक्स-समन्वय (आवृत्ति) में रैखिक अनुक्रमण और लघुगणकीय अनुक्रमण होता है, तो आप रैखिक सूचकांक और लघुगणकीय सूचकांक के साथ वक्र मुद्रित कर सकते हैं। उपयोगकर्ता वास्तविक जरूरतों के अनुसार या तो चुन सकते हैं।
9.विंडिंग समानता तुलना में ए, बी, सी चरणों की तुलना करें और
विश्लेषण के परिणाम इस प्रकार हैं:
उत्कृष्ट स्थिरता
अच्छी स्थिरता
खराब स्थिरता
काफी खराब स्थिरता
मूल डेटा को कॉल करके और उसी चरण के वर्तमान डेटा के साथ तुलना करके घुमावदार विरूपण की तुलना करें, अर्थात् ए-ए, बी-बी, सी-सी,
और विश्लेषण के परिणाम हैंः
सामान्य घुमाव
हल्का विकृति
मध्यम विकृति
गंभीर विकृति
10वर्ड इलेक्ट्रॉनिक दस्तावेज़ को सहेजने और प्रिंट करने के लिए स्वचालित रूप से उत्पन्न किया जा सकता है।
11उपकरण पूरी तरह से बिजली मानक डीएल / टी 911-2004 "ट्रांसफार्मर घुमावदार विरूपण आवृत्ति प्रतिक्रिया विश्लेषण" की तकनीकी आवश्यकताओं को पूरा कर सकता है।
स्कैन मोडः
1. रैखिक स्कैनिंग वितरण
स्कैनिंग माप सीमाः (10Hz) - (10MHz) 40000 स्कैनिंग बिंदु, संकल्प 0.25kHz, 0.5kHz और 1kHz
2. खंड आवृत्ति स्कैनिंग माप वितरण
आवृत्ति स्कैनिंग माप सीमाः
(0.5kHz) - ((1MHz),2000 स्कैनिंग पॉइंट;
(0.5kHz) -(10kHz)
(10kHz) -100kHz
(100kHz) - ((500kHz)
(500kHz) - ((1000kHz)
3.अन्य तकनीकी मापदंड:
| आयाम माप सीमा | (-120dB) से (+20dB) |
| आयाम माप की सटीकता | 0.1dB |
| स्कैनिंग आवृत्ति सटीकता | 0०.०१% |
| सिग्नल इनपुट प्रतिबाधा | 1MΩ |
| सिग्नल आउटपुट प्रतिबाधा | 50Ω |
| सिग्नल आउटपुट आयाम | ± 20V |
| परीक्षण दोहराव प्रतिशत | 99९% |
| माप यंत्र के आयाम | (LxWxH) 300X340X120 (मिमी) |
| उपकरण के एल्यूमीनियम बॉक्स का आकार | (LxWxH) 310X400X330 (मिमी) |
| कुल वजन | 13 किलो |
| परिचालन तापमान | -10°C से +40°C तक |
| भंडारण तापमान | -20°C से +70°C तक |
| सापेक्ष आर्द्रता | < 90%, नॉन कंडेनसिंग |
उपयोग की विशेषताएं
1ट्रांसफार्मर वाइंडिंग विरूपण परीक्षक में एक माप भाग और एक विश्लेषण सॉफ्टवेयर भाग होता है।माप भाग एक उच्च गति माइक्रो-नियंत्रक द्वारा नियंत्रित किया जाता है और संकेत उत्पादन और संकेत माप से बना हैमापने का भाग एक वायरलेस वाईफ़ाई इंटरफ़ेस के माध्यम से एक टैबलेट कंप्यूटर से जुड़ा हुआ है, जिसके लिए कोई वायरिंग की आवश्यकता नहीं है और इसका उपयोग करना आसान है।वायरलेस ब्लूटूथ और यूएसबी इंटरफेस का उपयोग टैबलेट या लैपटॉप कंप्यूटर से कनेक्ट करने के लिए भी किया जा सकता है.
2परीक्षण प्रक्रिया के दौरान, केवल ट्रांसफार्मर के कनेक्टिंग बसबार को हटाने की आवश्यकता है, और सभी परीक्षण कवर को लटकाए बिना या ट्रांसफार्मर को अलग किए बिना पूरा किया जा सकता है।
3. उपकरण में विभिन्न प्रकार के आवृत्ति रैखिक स्वीप माप प्रणाली माप कार्य हैं। रैखिक स्वीप माप स्कैनिंग आवृत्ति 10MHz तक है।आवृत्ति स्वीप अंतराल को 0 में विभाजित किया जा सकता है.25kHz, 0.5kHz और 1kHz, ट्रांसफार्मर विरूपण का अधिक विश्लेषण प्रदान करते हैं।
4यह उपकरण अत्यधिक बुद्धिमान है, उपयोग में आसान है और इसमें कई कार्य हैं जैसे कि स्वचालित रेंज समायोजन और स्वचालित नमूनाकरण आवृत्ति समायोजन।
5. सॉफ्टवेयर विंडोज प्लेटफॉर्म का उपयोग करता है और Win98/2000/WinXP/Win7/Win8/Win10 सिस्टम के साथ संगत है। उपयोगकर्ताओं को अधिक सुविधाजनक और उपयोग में आसान प्रदर्शन इंटरफ़ेस प्रदान करता है।
6. ऐतिहासिक वक्रों का तुलनात्मक विश्लेषण प्रदान करता है, एक ही समय में अवलोकन के लिए कई ऐतिहासिक वक्रों को लोड कर सकता है, और क्षैतिज और ऊर्ध्वाधर विश्लेषण के लिए किसी भी वक्र का विशेष रूप से चयन कर सकता है।एक विशेषज्ञ बुद्धिमान विश्लेषण और निदान प्रणाली से सुसज्जित, यह स्वचालित रूप से ट्रांसफार्मर घुमाव की स्थिति का निदान कर सकते हैं, एक ही समय में 6 वक्र लोड, स्वचालित रूप से प्रत्येक वक्र के प्रासंगिक मापदंडों की गणना,स्वचालित रूप से घुमाव के विरूपण का निदान, और निदान के लिए संदर्भ निष्कर्ष प्रदान करते हैं।
7. सॉफ्टवेयर प्रबंधन कार्य शक्तिशाली है, पूरी तरह से साइट पर उपयोग की जरूरतों पर विचार,और स्वचालित रूप से ट्रांसफार्मर घुमावदार विरूपण का निदान करने के लिए एक आधार प्रदान करने के लिए पर्यावरण की स्थिति मापदंडों को बचानेमाप डेटा स्वचालित रूप से सहेजा जाता है और उपयोगकर्ताओं को परीक्षण रिपोर्ट बनाने में सुविधा प्रदान करने के लिए रंग मुद्रण कार्य है।
8. सॉफ्टवेयर में स्पष्ट मानवीकरण विशेषताएं हैं. मापा गया अधिकांश स्थितियां विकल्प हैं। डायग्नोस्टिक संदर्भ के लिए ट्रांसफार्मर के विस्तृत मापदंडों को सहेजा जा सकता है,और उन्हें साइट पर इनपुट करने की कोई आवश्यकता नहीं हैजानकारी को बाद में जोड़ा और संशोधित किया जा सकता है, जिससे इसका उपयोग करना अधिक सुविधाजनक हो जाता है।
9. सॉफ्टवेयर अत्यधिक बुद्धिमान है. इनपुट और आउटपुट सिग्नल कनेक्ट होने और स्थिति मापदंडों को सेट करने के बाद, सभी माप कार्य पूरा किया जा सकता है,और माप के दौरान किसी भी समय तुलना और अवलोकन के लिए और माप को रोकने के लिए ऐतिहासिक तरंग आकार वक्र खोल सकते हैं.
10प्रत्येक चरण का माप समय 60 सेकंड से कम है और उच्च शक्ति वाले पावर ट्रांसफार्मर के घुमावदार विरूपण माप के लिए कुल समय आवश्यक है,मध्यम या निम्न घुमाव (क्षमता और वोल्टेज स्तर पर कोई सीमा नहीं) 10 मिनट से अधिक नहीं है.
11ट्रांसफार्मर को मापते समय, वायरिंग कर्मचारी माप परिणामों को प्रभावित किए बिना सिग्नल इनपुट और आउटपुट के तारों को मनमाने ढंग से रख सकते हैं।तारों के कर्मचारी नीचे आने के बिना ट्रांसफार्मर टैंक पर रह सकते हैं, जिससे श्रम की तीव्रता कम होती है।
पैकेजिंगःफोम से भरा हुआ लकड़ी का मामला
नौवहन:वायु, समुद्र, एक्सप्रेस आदि द्वारा
शिपिंग का समयः7-15 दिन अगर यह स्टॉक में है.
