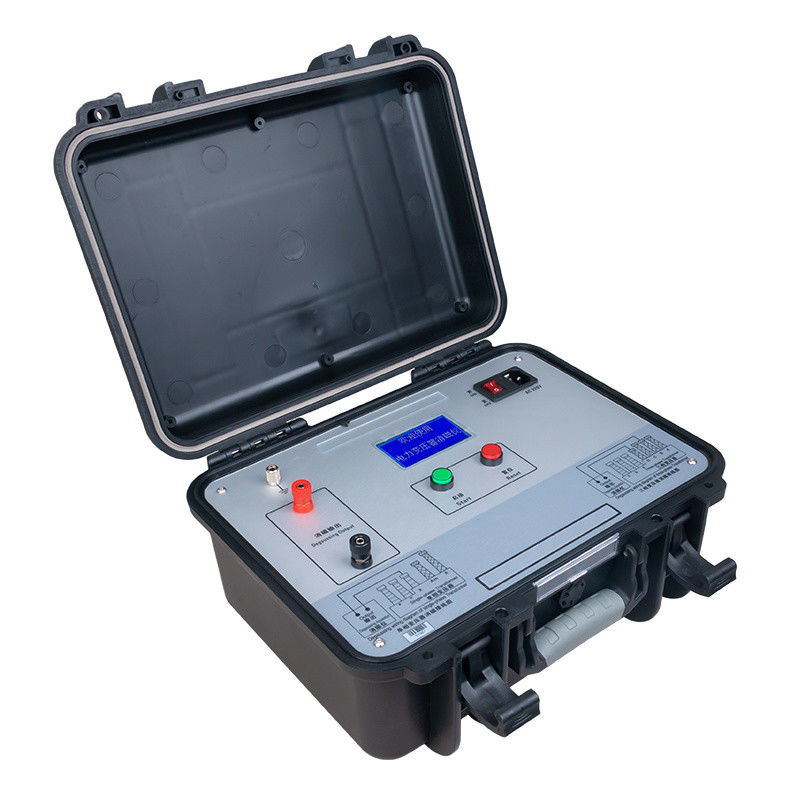

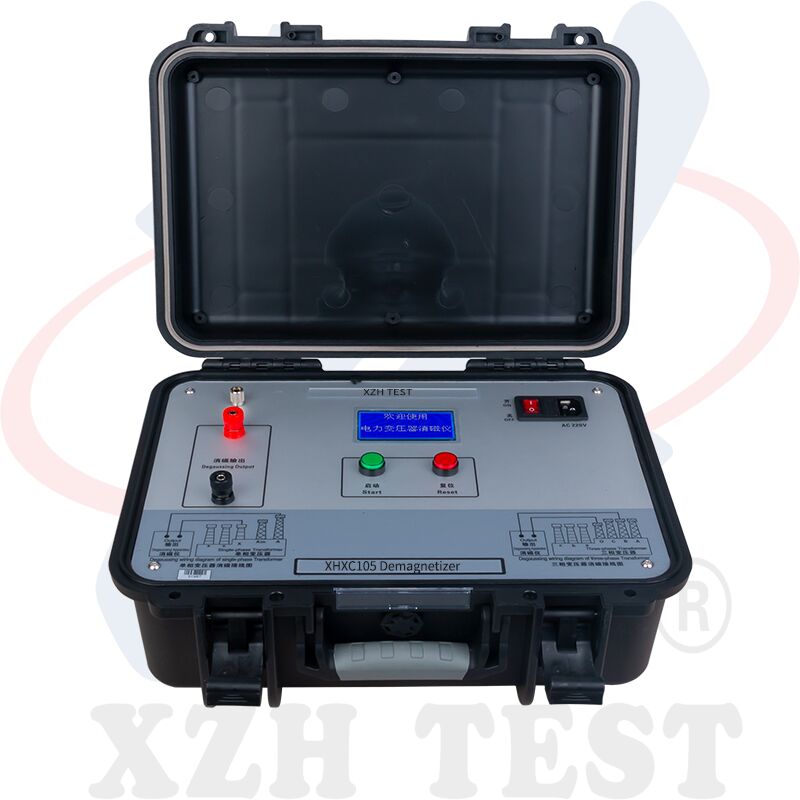

35kV-330kV पावर सिस्टम के लिए डीसी फ्रीक्वेंसी एटेन्युएशन तकनीक के साथ ट्रांसफार्मर डिमैग्नेटाइजेशन टेस्टर| XHXC105

Q1: कमीशनिंग से पहले ट्रांसफार्मर डीमैग्नेटाइजेशन क्यों आवश्यक है?

डीसी प्रतिरोध परीक्षण या वोल्टेज अनुपात माप के बाद, लौहचुंबकीय हिस्टैरिसीस के कारण ट्रांसफार्मर कोर में अवशिष्ट चुंबकत्व बना रहता है। जब ट्रांसफार्मर को ऊर्जावान किया जाता है, तो यह अवशिष्ट प्रवाह हाफ-साइकिल कोर संतृप्ति का कारण बन सकता है, जिससे उच्च-आयाम हार्मोनिक-समृद्ध इनरश करंट उत्पन्न होता है जो सुरक्षात्मक रिले को ट्रिप कर सकता है, सर्किट ब्रेकर को नुकसान पहुंचा सकता है, सीटी माप सटीकता को कम कर सकता है, और यहां तक कि इंटरकनेक्टेड सबस्टेशनों में कैस्केडिंग ब्लैकआउट का कारण बनने वाली समकालिक इनरश घटनाओं को भी ट्रिगर कर सकता है। पूर्ण डीमैग्नेटाइजेशन सुरक्षित और विश्वसनीय ट्रांसफार्मर ऊर्जाकरण सुनिश्चित करता है।

Q2: XHXC105 पारंपरिक तरीकों में 30 मिनट लगने पर 4 मिनट से कम समय में डीमैग्नेटाइजेशन कैसे प्राप्त करता है?

XHXC105 पेटेंटेड डीसी फ्रीक्वेंसी एटेन्युएशन तकनीक का उपयोग करता है, जो उत्तरोत्तर लागू डीसी करंट आयाम को कम करता है जबकि आवधिक रूप से करंट ध्रुवीयता को उलट देता है। यह दोहरी-क्रिया दृष्टिकोण एक साथ चुंबकीय हिस्टैरिसीस लूप को सिकोड़ता है और चुंबकीय ध्रुव पारस्परिक रद्दीकरण को सक्षम करता है, पुराने उपकरणों द्वारा उपयोग की जाने वाली पारंपरिक एकल-दिशा एटेन्युएशन विधियों की तुलना में बहुत अधिक कुशलता से गहरा डीमैग्नेटाइजेशन प्राप्त करता है।

Q3: क्या XHXC105 तीन-चरण ट्रांसफार्मर को संभाल सकता है, और कनेक्शन विधि क्या है?

हाँ। तीन-चरण ट्रांसफार्मर के लिए, XHXC105 को सभी तीन चरणों के पूर्ण डीगौसिंग को प्राप्त करने के लिए केवल बी-चरण से कनेक्ट करने की आवश्यकता होती है। एकल-चरण ट्रांसफार्मर के लिए, टर्मिनलों ए और एक्स से कनेक्ट करें। डीगौसिंग आउटपुट ध्रुवीयता-स्वतंत्र है - सकारात्मक और नकारात्मक कनेक्शन विनिमेय हैं। यदि उच्च अवशिष्ट चुंबकत्व वाले विशिष्ट चरण का पता नहीं है, तो आप विभिन्न चरण संयोजनों (एबी, बीसी, सीए) पर दो से तीन पास कर सकते हैं।

Q4: स्वचालित और मैनुअल मोड के बीच क्या अंतर है?

स्वचालित मोड में, उपकरण एक प्रारंभिक माप चरण (दसियों सेकंड) करता है, फिर स्वचालित रूप से सभी चार वर्तमान स्तरों - 5A, 1A, 200mA, और 5mA - को क्रम में स्वीप करता है जब तक कि डीगौसिंग प्रगति 100% तक नहीं पहुंच जाती, जिसके बाद यह स्वचालित रूप से डिस्चार्ज हो जाता है। यह उच्चतम प्रभावशीलता (≥90% प्रति चक्र) प्रदान करता है और अधिकांश अनुप्रयोगों के लिए अनुशंसित है। मैनुअल मोड में, ऑपरेटर लक्षित डीगौसिंग के लिए एक एकल वर्तमान स्तर का चयन करता है, जो प्रति चक्र लगभग 3 मिनट में ≥80% प्रभावशीलता के साथ पूरा होता है - विशिष्ट परिदृश्यों के लिए उपयोगी जहां एक विशेष वर्तमान स्तर को प्राथमिकता दी जाती है।

Q5: XHXC105 का संचालन करते समय किन सुरक्षा सावधानियों का पालन किया जाना चाहिए?

मुख्य सुरक्षा दिशानिर्देशों में शामिल हैं: (1) संचालन से पहले पूर्ण उपयोगकर्ता मैनुअल पढ़ें और सभी कनेक्शन प्रक्रियाओं का पालन करें। (2) उपकरण चालू होने पर कभी भी परीक्षण लीड कनेक्ट या डिस्कनेक्ट न करें। (3) चालू करने से पहले ग्राउंडिंग टर्मिनल को एक विश्वसनीय अर्थ ग्राउंड से सुरक्षित रूप से जुड़ा हुआ सुनिश्चित करें। (4) डीगौसिंग प्रक्रिया के दौरान परीक्षण क्लैंप को न हटाएं। (5) यदि कोई असामान्यता होती है, तो तुरंत लाल रीसेट बटन दबाएं या मुख्य पावर स्विच बंद कर दें। (6) उपकरण में उच्च-सटीकता वाले इलेक्ट्रॉनिक घटक होते हैं - हिंसक प्रभाव से बचें, और केवल योग्य कर्मियों को आंतरिक सर्विसिंग करनी चाहिए। (7) जब जनरेटर द्वारा संचालित किया जाता है, तो आउटपुट एक स्वच्छ 50Hz साइन वेव है जिसमें उचित ग्राउंडिंग है, सत्यापित करें।
