ट्रांसफार्मर डिमैग्नेटाइज़र XHXC105
XHXC105 ट्रांसफार्मर डिमैग्नेटाइजर बड़े पावर ट्रांसफार्मर और इंस्ट्रूमेंट ट्रांसफार्मर के डीसी प्रतिरोध परीक्षण के बाद अवशिष्ट चुंबकत्व खतरों को समाप्त करने के लिए एक समर्पित उपकरण है।लौहचुंबकीय सामग्री के अंतर्निहित हिस्टेरिसिस के कारणजब ट्रांसफार्मर को ऊर्जा दी जाती है, तो यह अवशिष्ट चुंबकत्व कोर के अर्धचक्र संतृप्ति का कारण बनता है,उत्तेजक धारा में हार्मोनिक की एक बड़ी संख्या उत्पन्नयह न केवल प्रतिक्रियाशील बिजली की खपत को बढ़ाता है बल्कि रिले सुरक्षा उपकरणों के गलत संचालन का कारण बन सकता है और आर्थिक नुकसान का कारण बन सकता है।XHXC105 सुरक्षित रूप से और कुशलता से ट्रांसफार्मर ऊर्जा से पहले अवशिष्ट चुंबकत्व को हटा देता है, ट्रांसफार्मर को चुंबकीय रूप से आने वाली धारा के प्रभाव से बचाता है और सुरक्षित कमीशन और संचालन सुनिश्चित करता है।
आवेदन और लक्षित दर्शकःट्रांसफार्मर निर्माताओं के लिए बनाया गया है जो डिमैग्नेटाइजेशन और फैक्ट्री स्वीकृति, बिजली संयंत्र और उपयोगिताओं की रोकथाम परीक्षण टीमों को सुरक्षित ऊर्जा के लिए ट्रांसफार्मर तैयार करने के लिए करते हैं,नए सबस्टेशन चालू करने और स्वीकार करने की टीमें, उच्च वोल्टेज परीक्षण संस्थान और सीसी प्रतिरोध परीक्षण सेवा प्रदाता,और उपकरण ट्रांसफार्मर निर्माताओं और रखरखाव कार्यशालाओं जो ऊर्जा से पहले अवशिष्ट चुंबकत्व को समाप्त करना चाहिए.
प्रमुख विनिर्देश
| पैरामीटर |
विनिर्देश |
| डीगॉसिंग करंट |
5A, 1A, 200mA, 5mA (अनुकूलित) |
| डिगॉसिंग मोड |
मैनुअल, स्वचालित |
| डिगॉसिंग का समय |
मैनुअल 3 मिनट प्रति समय; स्वचालित 9 मिनट प्रति समय |
| डीगॉसिंग प्रभाव |
90 प्रतिशत से अधिक |
| प्रगति का आकलन |
0 से 100 प्रतिशत वास्तविक समय में प्रदर्शित |
| कार्य शक्ति आपूर्ति |
AC220V±10% |
| शक्ति आवृत्ति |
50 हर्ट्ज±1 हर्ट्ज |
| कार्य तापमान |
-25°C से 50°C तक |
| कार्यशील आर्द्रता |
≤ 90% |
| वजन |
5 किलोग्राम (परीक्षण के लीड को छोड़कर) |
| लागू सीमा |
35kV और उससे अधिक के बड़े पावर ट्रांसफार्मर और इन्स्ट्रूमेंट ट्रांसफार्मर, विशेष रूप से 330kV और उससे अधिक की बड़ी क्षमता वाले ट्रांसफार्मर |
उन्नत विशेषताएं
डीसी आवृत्ति रूपांतरण मंदता सिद्धांत की पेटेंट प्रौद्योगिकी को अपनाता है
तीन-चरण ट्रांसफार्मर केवल उद्देश्य को प्राप्त करने के लिए बी-चरण demagnetization की जरूरत है
16-बिट एडी डेटा अधिग्रहण और प्रसंस्करण के साथ स्वचालित स्थिर वर्तमान निर्णय
बुद्धिमान स्वचालित और मैनुअल डीगॉसिंग मोड
तेजी से डीगॉसिंग की गतिः एकल समय 30 मिनट से 4 मिनट से कम हो गया है
स्पष्ट डीगॉसिंग प्रभावः एकल समय में 80 प्रतिशत से बढ़कर 90 प्रतिशत से अधिक
सीधे डीसी प्रतिरोध परीक्षण के वर्तमान लीड का उपयोग कर सकते हैं, डीसी प्रतिरोध परीक्षक के साथ मिलान करने के लिए सुविधाजनक
डीगॉसिंग प्रगति के वास्तविक समय प्रदर्शन के साथ स्पष्ट चीनी इंटरफ़ेस
35kV और उससे अधिक के बड़े पावर ट्रांसफार्मर और ऊर्जा से पहले उपकरण ट्रांसफार्मर के लिए उपयुक्त, विशेष रूप से 330kV और उससे अधिक की बड़ी क्षमता वाले ट्रांसफार्मर
छोटे आकार और हल्के वजन, क्षेत्र में उपयोग के लिए बहुत उपयुक्त
यह उपकरण ट्रांसफार्मर परीक्षण इंजीनियरों को अवशिष्ट चुंबकत्व उन्मूलन के लिए एक विश्वसनीय, कुशल समाधान प्रदान करता है, निर्माताओं की मदद करता हैउपयोगिताओं और कमीशनिंग टीमों में घुसपैठ वर्तमान क्षति को रोकनेट्रांसफार्मर को चालू करने से पहले रिले सुरक्षा में खराबी और बिजली की गुणवत्ता में प्रदूषण।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: यह ट्रांसफार्मर डिमैग्नेटाइजर किसके लिए बनाया गया है?
यह ट्रांसफार्मर निर्माताओं के लिए डिज़ाइन किया गया है जो डिलीवरी से पहले डीमैग्नेटाइजेशन और फैक्ट्री स्वीकृति करते हैं, बिजली संयंत्र और उपयोगिता निवारक परीक्षण टीम सुरक्षित ऊर्जा के लिए ट्रांसफार्मर तैयार करते हैं,नए सबस्टेशन चालू करने और स्वीकार करने वाली टीमें, उच्च वोल्टेज परीक्षण संस्थान और डीसी प्रतिरोध परीक्षण सेवा प्रदाता,और उपकरण ट्रांसफार्मर निर्माताओं और रखरखाव कार्यशालाओं जो ऊर्जा से पहले अवशिष्ट चुंबकत्व को समाप्त करना चाहिए.
प्रश्न 2: ट्रांसफार्मर को ऊर्जा देने से पहले डिमैग्नेटाइजेशन क्यों आवश्यक है?
ट्रांसफार्मर के कोर में अवशिष्ट चुंबकत्व से ट्रांसफार्मर के सक्रिय होने पर आधा चक्र संतृप्ति होती है, जिससे बड़ी इनरश करंट और हार्मोनिक उत्पन्न होते हैं। इससे रिले सुरक्षा में खराबी हो सकती है,लगातार बिजली की आपूर्ति में विफलता, पड़ोसी ट्रांसफार्मर के सहानुभूतिपूर्ण इनरश ट्रिपिंग, बड़े क्षेत्र के बिजली आउटेज, अत्यधिक इलेक्ट्रोडायनामिक बल से ट्रांसफार्मर और सर्किट ब्रेकर को नुकसान, कम सीटी माप सटीकता,बिजली की गुणवत्ता प्रदूषण और वोल्टेज में उतार-चढ़ावविद्युतीकरण से पहले विमुद्रीकरण इन जोखिमों को समाप्त करता है और सुरक्षित ट्रांसफार्मर संचालन सुनिश्चित करता है।
Q3: XHXC105 अवशिष्ट चुंबकत्व को कैसे हटाता है?
एक्सएचएक्ससी105 डीसी आवृत्ति रूपांतरण क्षीणन सिद्धांत को अपनाता है। यह समय-समय पर घटते हुए वर्तमान आयाम और समय-समय पर बदलते हुए वर्तमान ध्रुवीयता के साथ डीसी डीमैग्नेटाइजेशन विधि का उपयोग करता है।धीरे-धीरे हिस्टेरिसिस लूप को छोटा करके और एक दूसरे के खिलाफ चुंबकीय ध्रुवों को रद्द करके, अवशिष्ट चुंबकत्व समाप्त हो जाता है। स्वचालित मोड में, साधन प्रगति 100 प्रतिशत तक पहुँचने के लिए 5A, 1A, 200mA और 5mA के अनुक्रम में demagnetization प्रदर्शन करता है,फिर स्वचालित रूप से डिस्चार्ज करता है.
Q4: मुख्य विनिर्देश और प्रदर्शन क्या हैं?
डीगॉसिंग करंट में 5A, 1A, 200mA और 5mA के चार गियर हैं जो अनुकूलन योग्य हैं। मैनुअल मोड में प्रति समय लगभग 3 मिनट और स्वचालित मोड में प्रति समय लगभग 9 मिनट लगते हैं,एक समय में 90 प्रतिशत से अधिक की एक degassing प्रभाव के साथयह उपकरण 50 हर्ट्ज प्लस या माइनस 1 हर्ट्ज पर AC220V प्लस या माइनस 10 प्रतिशत बिजली की आपूर्ति के साथ काम करता है, -25 डिग्री सेल्सियस से 50 डिग्री सेल्सियस तक आर्द्रता 90 प्रतिशत से अधिक नहीं के साथ काम करता है,और केवल 5 किलोग्राम वजन का होता है.
Q5: क्या XHXC105 फील्ड उपयोग के लिए सुविधाजनक है?

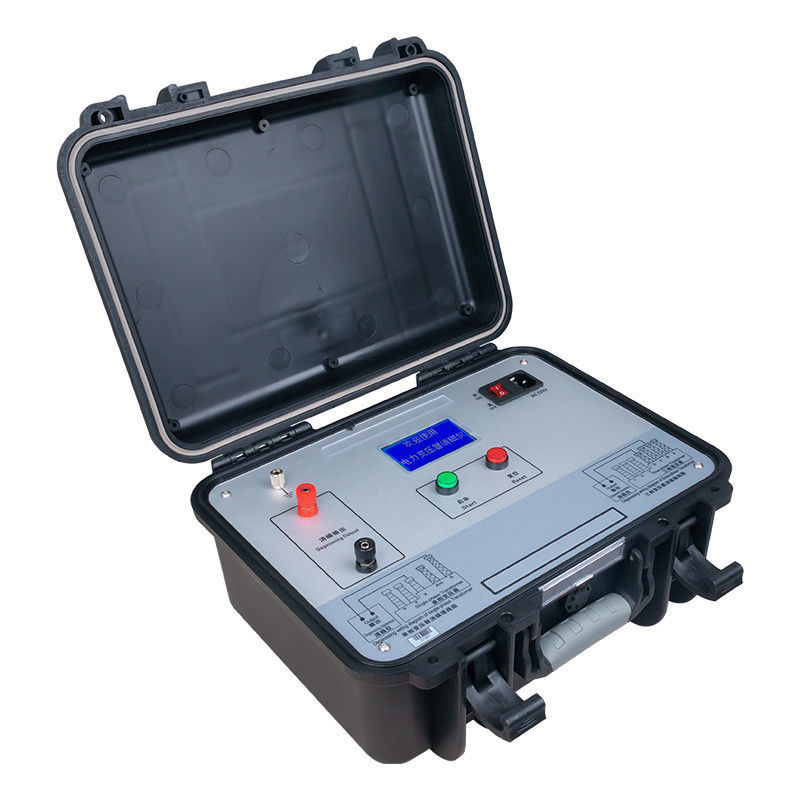

हाँ, उपकरण में दो कुंजी संचालन डिजाइन है: चयन और रीसेट के लिए लाल कुंजी, और पुष्टि और प्रारंभ के लिए हरी कुंजी।यह वास्तविक समय डिस्प्ले के साथ एक स्पष्ट चीनी इंटरफ़ेस है degassing मोड, वर्तमान मूल्य और प्रगति, और सीधे एक डीसी प्रतिरोध परीक्षक के वर्तमान conduits का उपयोग कर सकते हैं। इसके छोटे आकार और 5kg के हल्के वजन इसे सबस्टेशन पर साइट पर उपयोग के लिए बहुत उपयुक्त बनाते हैं,बिजली संयंत्र और विनिर्माण स्थल.
