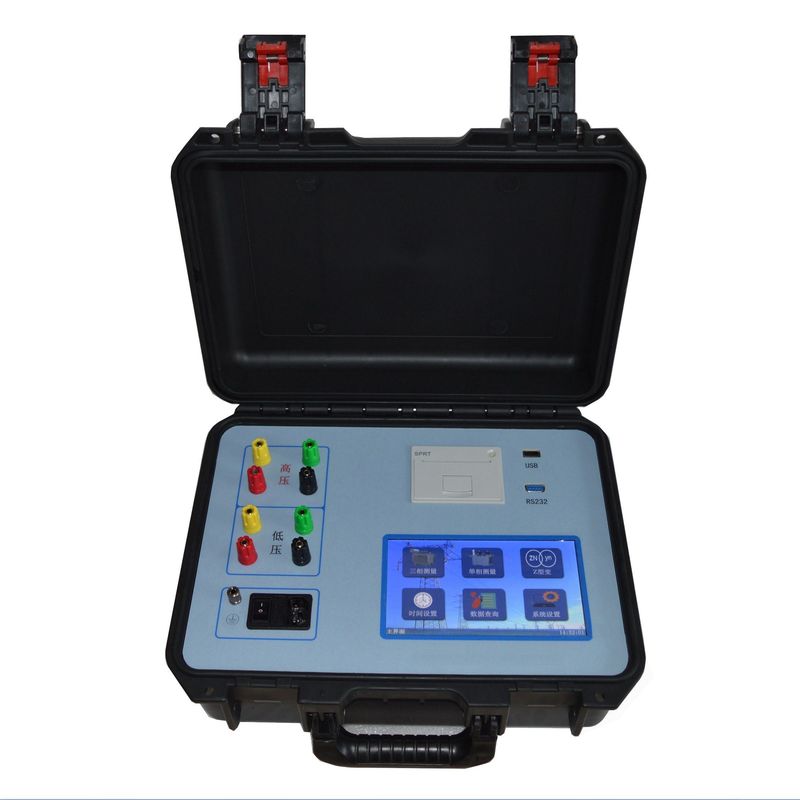

ट्रांसफार्मर घुमाव अनुपात परीक्षक (TTR)
चल रहे ट्रांसफार्मर के घुमाव अनुपात या वोल्टेज अनुपात परीक्षण ट्रांसफार्मर के घुमाव अनुपात की शुद्धता की जांच कर सकते हैं, नल परिवर्तक की स्थिति,क्या ट्रांसफार्मर में घुमावों के बीच शॉर्ट-सर्किट है, और क्या ट्रांसफार्मर समानांतर में काम कर सकता है। ऑपरेशन सरल और सहज है। यह एक तीन-चरण सटीक इन्वर्टर बिजली की आपूर्ति को अपनाता है, और परीक्षण तेज और सटीक है।यह एक ही समय में एकल चरण और तीन चरण परीक्षण दोनों कर सकते हैं.
तीन चरण परिवर्तन अनुपात परीक्षण के लिए, परिवर्तन अनुपात मूल्य, त्रुटि, और नल स्थिति स्वचालित रूप से गणना की जाती है। तीन चरण समूह परीक्षण के लिए, परिवर्तन अनुपात मूल्य,त्रुटिइसके अलावा, यह चरणों के बीच कोण को भी माप सकता है।
★Z प्रकार, सुधार, ग्राउंडिंग, इलेक्ट्रिक फर्नेस, चरण परिवर्तन, संतुलन, स्कॉट और रिवर्स स्कॉट चर माप कार्यों के साथ।
★रिवर्स कनेक्शन सुरक्षा के साथ, बारी-टू-टर्न शॉर्ट सर्किट सुरक्षा, टैप स्विचर विफलता सुरक्षा, आउटपुट पूर्ण शॉर्ट सर्किट सुरक्षा।
★मॉड्यूलर एलसीडी डिस्प्ले, स्क्रीन पर दिए गए निर्देशों के अनुसार सरल संचालन।
प्रिंट आउटपुट, यू डिस्क इंटरफेस और आरएस232 इंटरफेस, जो पेपरलेस ऑफिस के लिए सुविधाजनक है।
★तीन चरण के समूह परीक्षण के स्वचालित रूप से गणना किए गए परिवर्तन अनुपात मूल्य, त्रुटि, नल की स्थिति और समूह संख्या
★रेंजः0.9-10000, संकल्पः न्यूनतम0.0001माप की सटीकता:±1%+2 शब्द ((0.9-500),±2%+2 शब्द ((501-2000),±5%+2 शब्द ((2001-10000)
★आउटपुट वोल्टेजःभार के अनुसार स्वचालित रूप से समायोजित करें
★आउटपुट करंटः AC220V±10% 50±1Hz
| प्रदर्शित बिट्स की संख्या | 5 बिट्स | |||||
| आउटपुट वोल्टेज | 160V (एसी पावर सप्लाई) | 10V (एसी पावर सप्लाई) | स्वचालित (DC पावर सप्लाई) | |||
| माप का दायरा | 0.9-10000 | 0.9-500 | 0.9-5000 | |||
|
सटीकता | <2000 | ±0.1% | ≤ 150 | ±0.1% | <1000 | ±0.1% |
| 2000 से 10000 | ±0.3% | १५०-५०० | ±0.3% | 1000-5000 | ±0.3% | |
| न्यूनतम संकल्प | 0.0001 | |||||
| कार्य शक्ति आपूर्ति | AC220V±10%,50/60Hz±1Hz | लिथियम बैटरीवैकल्पिक) | ||||
| परीक्षण डेटा की स्मृति | 50 समूह | |||||
| कार्य तापमान | -20oC~40oC | |||||
| सापेक्ष आर्द्रता | ≤ 80%, बिना डूइंग के | |||||
| मात्रा | लंबाई 360mm × चौड़ाई 280mm × ऊंचाई 160mm | |||||
| शुद्ध भार | 6 किलो | |||||
