ट्रांसफार्मर की समस्या निवारण के लिए स्वचालित तीन चरण ट्रांसफार्मर घुमाव अनुपात परीक्षक

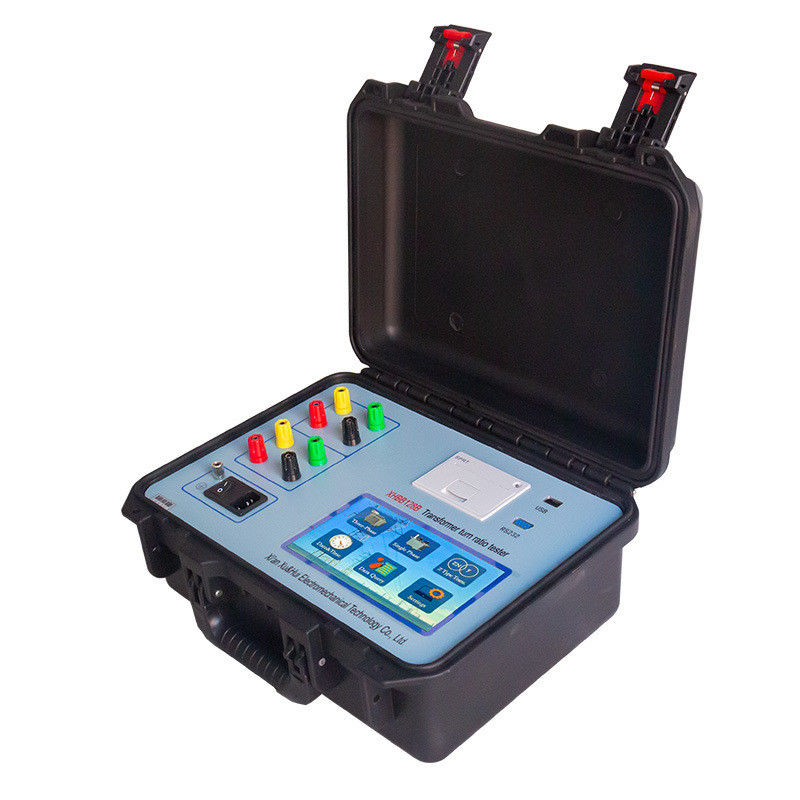

XHBB128B ट्रांसफार्मर मोड़ अनुपात परीक्षक
अर्ध तैयार और तैयार पावर ट्रांसफार्मर की उत्पादन प्रक्रिया में,नव स्थापित ट्रांसफार्मर को चालू करने से पहले और विद्युत ऊर्जा मंत्रालय के निवारक परीक्षण नियमों के अनुसार, यह आवश्यक है कि ऑपरेटिंग ट्रांसफार्मर के मोड़ अनुपात या वोल्टेज अनुपात का परीक्षण किया जाए, और ट्रांसफार्मर मोड़ अनुपात की जांच की जा सकती है।क्या ट्रांसफार्मर में घुमावों के बीच शॉर्ट-सर्किट हैपरंपरागत अनुपात पुल की रीडिंग सहज नहीं है और रूपांतरण केवल चरण दर चरण किया जा सकता है।
यह परिवर्तन अनुपात परीक्षक पारंपरिक परिवर्तन अनुपात पुल परीक्षण की कमियों को दूर करता है। यह संचालित करने में आसान और सहज है।यह तीन चरण सटीक इन्वर्टर बिजली की आपूर्ति को अपनाता है, जिसमें तेज परीक्षण और उच्च सटीकता है।

1उपकरण माप वोल्टेज के रूप में एक एकल-चरण बिजली की आपूर्ति के बजाय एक तीन-चरण सटीक इन्वर्टर बिजली की आपूर्ति का उपयोग करता है,जो माप के दौरान नेटवर्क वोल्टेज के हार्मोनिक प्रभाव को समाप्त करता है और माप को अधिक सटीक बनाता हैजब कार्यरत बिजली स्रोत जनरेटर होता है, तो इसका कोई प्रभाव नहीं पड़ता।
2. तीन चरणों के आउटपुट वोल्टेज को अपनाएं, परीक्षण की गति में सुधार करें, चरणों के बीच कोण को मापें और स्वचालित रूप से ट्रांसफार्मर वायरिंग समूह 0-11 की पहचान करें।
3यह विभिन्न प्रकार के ट्रांसफार्मरों के लिए उपयुक्त है, विशेष रूप से Z प्रकार के ट्रांसफार्मर, रेक्टिफायर ट्रांसफार्मर, ग्राउंड ट्रांसफार्मर, इलेक्ट्रिक फर्नेस ट्रांसफार्मर,चरण-परिवर्तन ट्रांसफार्मर, संतुलन ट्रांसफार्मर आदि। माप मापदंड सबसे व्यापक हैं।
4. स्वनिर्मित सटीक तीन चरण इन्वर्टर बिजली की आपूर्ति को अपनाया जाता है, जिसमें उच्च और निम्न वोल्टेज रिवर्स कनेक्शन संरक्षण, ट्रांसफार्मर इंटर-टर्न शॉर्ट सर्किट संरक्षण है,नल स्विच जगह पर नहीं है सुरक्षा, आउटपुट पूर्ण शॉर्ट सर्किट सुरक्षा, और उपकरण की स्थिरता को बढ़ाता है।
5. नामित मापदंडों को दर्ज करने के बाद, ट्रांसफार्मर अनुपात, त्रुटि मूल्य और नल परिवर्तक की नल स्थिति को स्वचालित रूप से मापा जा सकता है, विशेष रूप से असममित नल वाले नल परिवर्तक के लिए,ट्रांसफार्मर नल परिवर्तक की सटीक स्थिति भी सटीक मापा जा सकता हैएक नल परिवर्तक जो 99 नल बिंदुओं को मापने में सक्षम है।
6. 7 इंच उच्च परिभाषा रंग टच स्क्रीन एलसीडी, मॉड्यूलर डिस्प्ले का उपयोग, प्रत्येक ऑपरेशन चरण में चीनी संकेत हैं, मैनुअल की आवश्यकता नहीं है, बस उपकरण संचालन को पूरा करने के लिए एलसीडी संकेतों को देखें.
7इस उपकरण में प्रिंट आउटपुट, यू डिस्क इंटरफेस और आरएस232 इंटरफेस दोनों हैं, जो पेपरलेस ऑफिस के लिए सुविधाजनक है।
8यह बहु-कार्यात्मक इंजीनियरिंग प्लास्टिक बॉक्स को अपनाता है जो ठंड और तापमान के लिए प्रतिरोधी है, सील और जलरोधी है, और ड्रॉप-रोधी और सदमे-सबूत है, जो फील्ड प्रयोगों के लिए सुविधाजनक है।

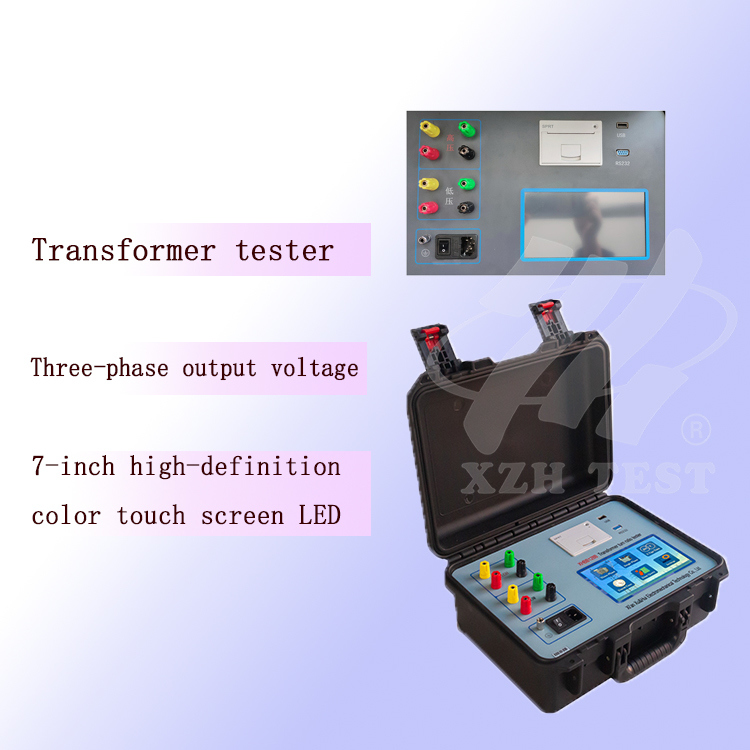

पैनल का परिचय


(1) डिस्प्ले स्क्रीनः 7-इंच उच्च परिभाषा रंग टच स्क्रीन एलसीडी, डिजिटल समायोजन बैकलाइट, प्रदर्शन ऑपरेशन मेनू और परीक्षण परिणाम।
(2) उच्च वोल्टेज टर्मिनलः परीक्षण लाइन के पीले, हरे, लाल और काले टर्मिनलों को कनेक्ट करें और परीक्षण ट्रांसफार्मर के उच्च वोल्टेज पक्ष पर तीन चरणों ए, बी, सी और ओ को कनेक्ट करें।
(3) निम्न वोल्टेज टर्मिनलः पीला, हरा, लाल और काला परीक्षण किए गए ट्रांसफार्मर के निम्न वोल्टेज पक्ष में तीन चरणों ए, बी, सी और ओ से जुड़े हुए हैं
(4) AC220V: पूरी मशीन का पावर इनपुट पोर्ट, AC220V पावर फ्रीक्वेंसी पावर सप्लाई से जुड़ा हुआ है।
(5) सुरक्षात्मक ग्राउंडिंग पोस्ट।
(6) संचार: धारावाहिक संचार
(7) USB: USB स्टोरेज
(८) प्रिंटरः माप के बाद परीक्षण परिणाम प्रिंट करें।
परीक्षण इंटरफ़ेस
उपकरण को प्रारंभ करने के बाद, स्टार्टअप इंटरफ़ेस प्रदर्शित किया जाता है जैसा कि चित्र में दिखाया गया है। स्टार्टअप इंटरफ़ेस में छह फ़ंक्शन विकल्प हैं, जिनमें छह फ़ंक्शन विकल्प शामिल हैंः[तीन-चरण माप], [एकल-चरण माप], [Z-प्रकार के ट्रांसफार्मर], [समय सेटिंग], [डेटा क्वेरी] और [सिस्टम सेटिंग]. सेटिंग दर्ज करने के लिए किसी भी फ़ंक्शन कुंजी पर क्लिक करें.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

तीन चरण माप इंटरफ़ेस

तीन चरण माप इंटरफ़ेस दर्ज करने के लिए [तीन चरण माप] पर क्लिक करें. पाठ बॉक्स ऊपर इनपुट कीबोर्ड पॉप अप कर सकते हैं, और आप विशेष मान दर्ज कर सकते हैं.मानक मान दाईं ओर बटन दबाकर बदला जा सकता है;
एकल-चरण माप, Z-प्रकार के ट्रांसफार्मर और तीन-चरण माप की सेटिंग विधियां मूल रूप से समान हैं और दोहराई नहीं जाएंगी;
परीक्षण पूरा करने के लिए इंटरफ़ेस नीचे चित्र में दिखाया गया है

परीक्षण पूरा होने के बाद, दबाएँ
[वापस] स्टार्टअप इंटरफ़ेस पर लौटने के लिए कुंजी,
[पूर्व] [अगला] आप ऐतिहासिक डेटा देख और प्रिंट कर सकते हैं;
[यू डिस्क] USB फ्लैश डिस्क पर वर्तमान डेटा संग्रहीत करने के लिए है;
[प्रिंट] आप परीक्षण डेटा प्रिंट कर सकते हैं
