The transformer winding deformation tester can accurately judge the internal faults of the transformer based on the measurement of the characteristic parameters of the internal windings of the transformer and the internal fault frequency response analysis (FRA) method currently being developed and perfected by developed countries in the world.

ट्रांसफार्मर के डिजाइन और निर्माण के बाद, इसके कोइल और आंतरिक संरचना निर्धारित की जाती है।यदि वोल्टेज स्तर समान है और घुमाव विधि समान है, प्रत्येक कॉइल के संबंधित मापदंडों (Ci, Li) निश्चित होना चाहिए। इसलिए प्रत्येक कॉइल की आवृत्ति क्षेत्र विशेषता प्रतिक्रिया भी निर्धारित की जाती है,और संबंधित तीन चरण के कॉइल के बीच आवृत्ति स्पेक्ट्रम तुलनात्मक हैं.

यदि ट्रांसफार्मर में परीक्षण के दौरान मोड़ या चरणों के बीच शॉर्ट सर्किट होता है, या परिवहन के दौरान टकराव होता है, जिसके परिणामस्वरूप कॉइलों का सापेक्ष विस्थापन होता है,संक्षिप्त सर्किट और संचालन के दौरान दोष की स्थिति में विद्युत चुम्बकीय तनाव के कारण कॉइल विरूपण, ट्रांसफार्मर घुमावों के वितरण मापदंडों को प्रभावित किया जाएगा। परिवर्तन होते हैं। यह बदले में प्रभावित करता है और ट्रांसफार्मर के मूल आवृत्ति डोमेन विशेषताओं को बदलता है, अर्थात,आवृत्ति प्रतिक्रिया आयाम में परिवर्तन और अनुनाद आवृत्ति बिंदु शिफ्ट, आदि। प्रतिक्रिया विश्लेषण विधि के आधार पर विकसित ट्रांसफार्मर वाइंडिंग परीक्षक ट्रांसफार्मर में आंतरिक दोषों के लिए एक नया गैर-विनाशकारी परीक्षण उपकरण है।यह 63kV ~ 500kV पावर ट्रांसफार्मर के आंतरिक संरचनात्मक दोष का पता लगाने के लिए उपयुक्त है.

ट्रांसफार्मर घुमाव विकृति परीक्षक विभिन्न आवृत्ति क्षेत्रों में ट्रांसफार्मर के आंतरिक घुमाव मापदंडों के प्रतिक्रिया परिवर्तनों को मापता है,और फिर परिवर्तन की परिमाण के आधार पर ट्रांसफार्मर के आंतरिक घुमाव निर्धारित करता है, आवृत्ति प्रतिक्रिया परिवर्तन का आयाम और क्षेत्र, और आवृत्ति प्रतिक्रिया परिवर्तन की प्रवृत्ति।परिवर्तन की डिग्री का उपयोग यह निर्धारित करने के लिए किया जा सकता है कि क्या ट्रांसफार्मर गंभीर रूप से क्षतिग्रस्त हो गया है और माप परिणामों के आधार पर ओवरहाल की आवश्यकता है.
काम कर रहे ट्रांसफार्मर के लिए, भले ही फ़्रीक्वेंसी डोमेन विशेषता मानचित्र अतीत में सहेजे गए हों,दोष की डिग्री भी दोषपूर्ण ट्रांसफार्मर के कॉइल के बीच विशेषता नक्शे में अंतर की तुलना करके न्याय किया जा सकता हैबेशक यदि ट्रांसफार्मर के मूल घुमावदार विशेषता चित्रों का एक सेट संरक्षित है,यह ट्रांसफार्मर की परिचालन स्थिति के लिए एक अधिक सटीक और शक्तिशाली आधार प्रदान करने के लिए आसान हो जाएगा, दुर्घटना के बाद विश्लेषण और रखरखाव।


अंग्रेजी संस्करण उपलब्ध है, आपका स्वागत है आप अधिक जानकारी के लिए हमसे संपर्क करें

1अधिग्रहण नियंत्रण उच्च गति और अत्यधिक एकीकृत माइक्रोप्रोसेसर को अपनाता है।
2लैपटॉप और उपकरण के बीच संचार के लिए यूएसबी इंटरफ़ेस।
3वायरलेस ब्लूटूथ इंटरफेस या वायरलेस वाईफाई इंटरफेस का उपयोग लैपटॉप और उपकरण के बीच संवाद करने के लिए किया जा सकता है।वायरलेस वाईफ़ाई इंटरफ़ेस का उपयोग टैबलेट कंप्यूटर और स्मार्ट फोन पर आसानी से किया जा सकता है.
4. हार्डवेयर आंदोलन डीडीएस समर्पित डिजिटल उच्च गति स्वीप प्रौद्योगिकी को अपनाता है. परीक्षण के माध्यम से, जैसे कि मोड़, उछाल, शिफ्ट, झुकाव, इंटर-टर्न शॉर्ट सर्किट विरूपण,और इंटर-फेज संपर्क शॉर्ट सर्किट परीक्षण के माध्यम से सही ढंग से निदान किया जा सकता है.
5उच्च गति वाले दो-चैनल 16-बिट ए/डी नमूनाकरण (ऑन-साइट परीक्षण टैप चेंजर को बदलता है, और तरंग रूप वक्र में महत्वपूर्ण परिवर्तन होता है) ।
6सिग्नल आउटपुट आयाम सॉफ्टवेयर द्वारा समायोजित किया जाता है, अधिकतम आयाम पीक मान ±10V है।
7कंप्यूटर स्वचालित रूप से परीक्षण के परिणामों का विश्लेषण करता है और एक इलेक्ट्रॉनिक दस्तावेज़ (वर्ड) उत्पन्न करता है।
8उपकरण में रैखिक आवृत्ति स्वीप माप और खंडित आवृत्ति स्वीप माप के दोहरी माप प्रणाली कार्य हैं।और दो मौजूदा घरेलू तकनीकी स्कूलों के माप मोड के साथ संगत है.
9. आयाम-आवृत्ति विशेषताएं आयाम-आवृत्ति विशेषता परीक्षकों के लिए राष्ट्रीय तकनीकी विनिर्देशों के अनुरूप हैं।रैखिक ग्रेजुएशन और लॉगरिथम ग्रेजुएशनइसलिए, मुद्रित वक्र एक रैखिक ग्रेजुएशन वक्र या एक लघुगणकीय ग्रेजुएशन वक्र हो सकता है। उपयोगकर्ता वास्तविक जरूरतों के अनुसार चुन सकते हैं।
10. स्वचालित पता लगाने डेटा विश्लेषण प्रणाली
क्षैतिज रूप से तीन चरणों A, B और C के बीच घुमावदार समानताओं की तुलना करें।
विश्लेषण के परिणाम इस प्रकार हैं:
स्थिरता बहुत अच्छी है
अच्छी स्थिरता
खराब स्थिरता
स्थिरता बहुत खराब है,
ऊर्ध्वाधर तुलना A-A, B-B, C-C मूल डेटा और एक ही चरण में वर्तमान डेटा प्राप्त करता है घुमावदार विरूपण की तुलना करने के लिए।
विश्लेषण के परिणाम इस प्रकार हैं:
सामान्य घुमाव
हल्का विकृति
मध्यम विकृति
गंभीर विकृति
11वर्ड इलेक्ट्रॉनिक दस्तावेजों को सहेजने और प्रिंट करने के लिए स्वचालित रूप से उत्पन्न किया जा सकता है।
12. यह उपकरण पूरी तरह से शक्ति मानक DL/T911-2016 "पावर ट्रांसफार्मर घुमाव विकृति की आवृत्ति प्रतिक्रिया विश्लेषण विधि" की तकनीकी शर्तों को पूरा करता है।

स्कैनिंग विधि

1. रैखिक स्कैन वितरण

स्वीप आवृत्ति माप सीमाः (10Hz) - ((10MHz) 40000 स्वीप आवृत्ति बिंदु, संकल्प 0.25kHz, 0.5kHz और 1kHz हैं।

2. खंडित आवृत्ति स्वीप माप वितरण

स्वीप आवृत्ति माप सीमाः (0.5kHz) - ((1MHz), 2000 स्वीप आवृत्ति बिंदु;

(0.5kHz) -(10kHz)

(10kHz) -100kHz

(100kHz) - ((500kHz)

(500kHz) - ((1000kHz)

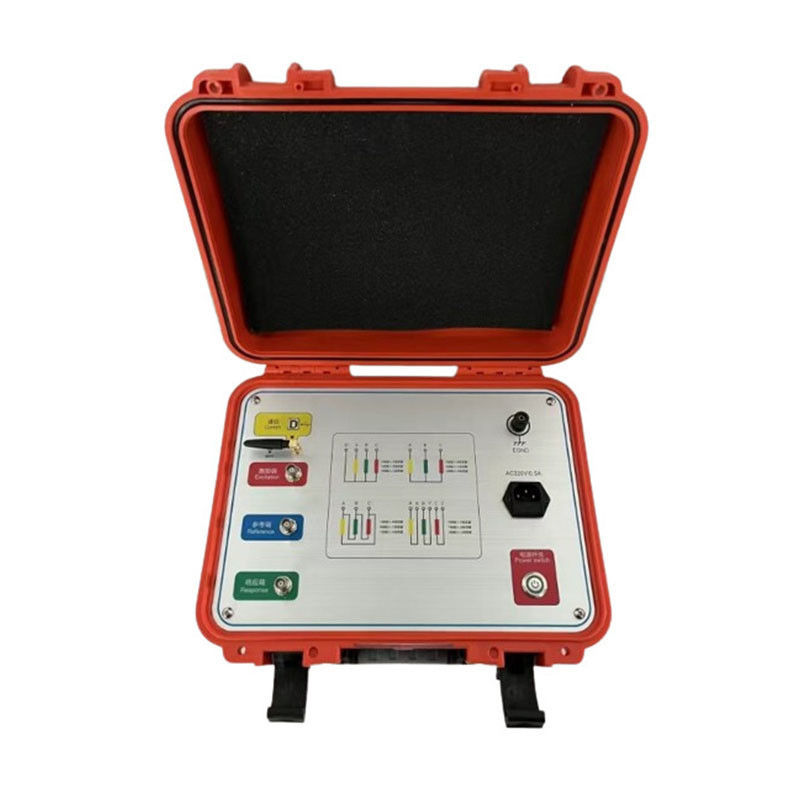

1ट्रांसफार्मर वाइंडिंग विरूपण परीक्षक में एक माप भाग और एक विश्लेषण सॉफ्टवेयर भाग होता है।माप भाग एक उच्च गति माइक्रो-नियंत्रक द्वारा नियंत्रित किया जाता है और संकेत उत्पादन और संकेत माप से बना हैमापने का भाग एक वायरलेस वाईफ़ाई इंटरफ़ेस के माध्यम से एक टैबलेट कंप्यूटर से जुड़ा हुआ है, जिसके लिए कोई वायरिंग की आवश्यकता नहीं है और इसका उपयोग करना आसान है।वायरलेस ब्लूटूथ और यूएसबी इंटरफेस का उपयोग टैबलेट या लैपटॉप कंप्यूटर से कनेक्ट करने के लिए भी किया जा सकता है.

2परीक्षण प्रक्रिया के दौरान, केवल ट्रांसफार्मर के कनेक्टिंग बसबार को हटाने की आवश्यकता है, और सभी परीक्षण कवर को लटकाए बिना या ट्रांसफार्मर को अलग किए बिना पूरा किया जा सकता है।

3. उपकरण में विभिन्न प्रकार के आवृत्ति रैखिक स्वीप माप प्रणाली माप कार्य हैं। रैखिक स्वीप माप स्कैनिंग आवृत्ति 10MHz तक है।आवृत्ति स्वीप अंतराल को 0 में विभाजित किया जा सकता है.25kHz, 0.5kHz और 1kHz, ट्रांसफार्मर विरूपण का अधिक विश्लेषण प्रदान करते हैं।

4यह उपकरण अत्यधिक बुद्धिमान है, उपयोग में आसान है और इसमें कई कार्य हैं जैसे कि स्वचालित रेंज समायोजन और स्वचालित नमूनाकरण आवृत्ति समायोजन।

5. सॉफ्टवेयर विंडोज प्लेटफॉर्म का उपयोग करता है और Win98/2000/WinXP/Win7/Win8/Win10 सिस्टम के साथ संगत है। उपयोगकर्ताओं को अधिक सुविधाजनक और उपयोग में आसान प्रदर्शन इंटरफ़ेस प्रदान करता है।

6. ऐतिहासिक वक्रों का तुलनात्मक विश्लेषण प्रदान करता है, एक ही समय में अवलोकन के लिए कई ऐतिहासिक वक्रों को लोड कर सकता है, और क्षैतिज और ऊर्ध्वाधर विश्लेषण के लिए किसी भी वक्र का विशेष रूप से चयन कर सकता है।एक विशेषज्ञ बुद्धिमान विश्लेषण और निदान प्रणाली से सुसज्जित, यह स्वचालित रूप से ट्रांसफार्मर घुमाव की स्थिति का निदान कर सकते हैं, एक ही समय में 6 वक्र लोड, स्वचालित रूप से प्रत्येक वक्र के प्रासंगिक मापदंडों की गणना,स्वचालित रूप से घुमाव के विरूपण का निदान, और निदान के लिए संदर्भ निष्कर्ष प्रदान करते हैं।

7. सॉफ्टवेयर प्रबंधन कार्य शक्तिशाली है, पूरी तरह से साइट पर उपयोग की जरूरतों पर विचार,और स्वचालित रूप से ट्रांसफार्मर घुमावदार विरूपण का निदान करने के लिए एक आधार प्रदान करने के लिए पर्यावरण की स्थिति मापदंडों को बचानेमाप डेटा स्वचालित रूप से सहेजा जाता है और उपयोगकर्ताओं को परीक्षण रिपोर्ट बनाने में सुविधा प्रदान करने के लिए रंग मुद्रण कार्य है।

8. सॉफ्टवेयर में स्पष्ट मानवीकरण विशेषताएं हैं. मापा गया अधिकांश स्थितियां विकल्प हैं। डायग्नोस्टिक संदर्भ के लिए ट्रांसफार्मर के विस्तृत मापदंडों को सहेजा जा सकता है,और उन्हें साइट पर इनपुट करने की कोई आवश्यकता नहीं हैजानकारी को बाद में जोड़ा और संशोधित किया जा सकता है, जिससे इसका उपयोग करना अधिक सुविधाजनक हो जाता है।

9. सॉफ्टवेयर अत्यधिक बुद्धिमान है. इनपुट और आउटपुट सिग्नल कनेक्ट होने और स्थिति मापदंडों को सेट करने के बाद, सभी माप कार्य पूरा किया जा सकता है,और माप के दौरान किसी भी समय तुलना और अवलोकन के लिए और माप को रोकने के लिए ऐतिहासिक तरंग आकार वक्र खोल सकते हैं.

10प्रत्येक चरण का माप समय 60 सेकंड से कम है और उच्च शक्ति वाले पावर ट्रांसफार्मर के घुमावदार विरूपण माप के लिए कुल समय आवश्यक है,मध्यम या निम्न घुमाव (क्षमता और वोल्टेज स्तर पर कोई सीमा नहीं) 10 मिनट से अधिक नहीं है.

11ट्रांसफार्मर को मापते समय, वायरिंग कर्मचारी माप परिणामों को प्रभावित किए बिना सिग्नल इनपुट और आउटपुट के तारों को मनमाने ढंग से रख सकते हैं।तारों के कर्मचारी नीचे आने के बिना ट्रांसफार्मर टैंक पर रह सकते हैं, जिससे श्रम की तीव्रता कम होती है।
