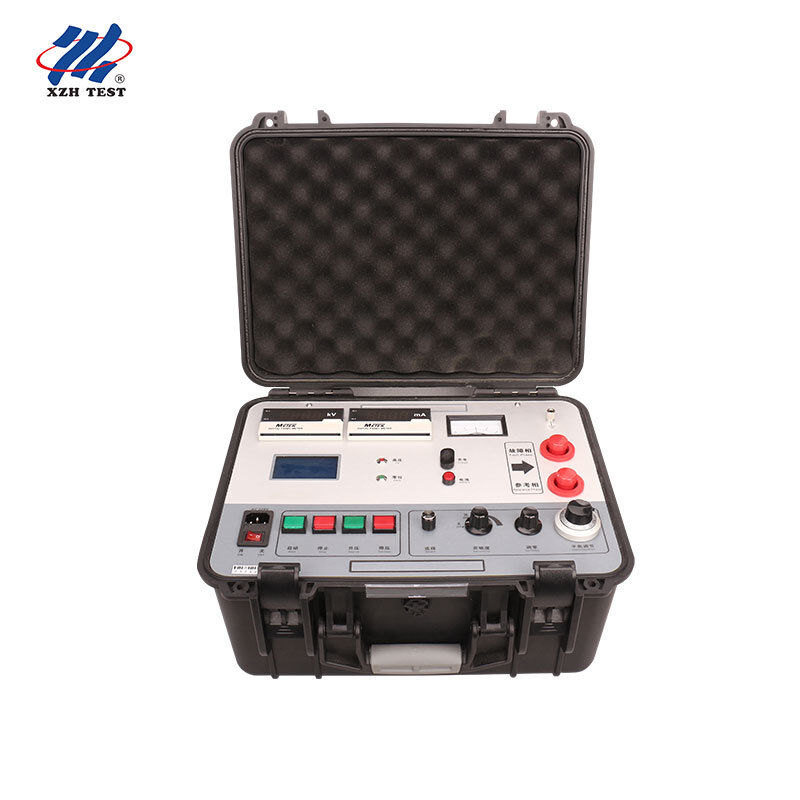

म्यूरी ब्रिज केबल शीथ दोष पूर्व-स्थानिक XHHG521A 7500V उच्च परिशुद्धता कोई अंधा क्षेत्र नहीं लघु केबल परीक्षण के लिए

समय क्षेत्र प्रतिबिंबक (टीडीआर) केबल दोष लोकेटर केबल के नीचे एक धड़कन भेजकर और दोष बिंदु से प्रतिबिंब को वापस आने के लिए समय को मापकर काम करते हैं।यह विधि मध्य-स्पैन दोषों के लिए अच्छी तरह से काम करता है, लेकिन एक अंतर्निहित सीमा है: प्रेषित धड़कन को भौतिक रूप से गलती तक जाना होगा और वापस जाना होगा इससे पहले कि माप किया जा सके। जब गलती परीक्षण के अंत से कुछ मीटर के भीतर है,या केवल दसियों मीटर की एक छोटी केबल पर, रिटर्न पल्स टीडीआर के रिसीवर प्रारंभिक संचरण से बरामद हो गया है से पहले पहुँचता हैअंधा क्षेत्र.

XHHG521A इस सीमा को पूरी तरह से समाप्त करता है।म्यूरी ब्रिज सिद्धांत के आधार पर उच्च क्षमता पर काम करने वाला एक सटीक प्रतिरोध ब्रिज यह ज्ञात संदर्भ के सापेक्ष दोष प्रतिरोध को मापता हैकोई न्यूनतम केबल लंबाई नहीं है, कोई अंधा क्षेत्र नहीं है, और केबल टर्मिनलों के पास कोई अस्पष्टता नहीं है।

1. ब्रिज सेटअपःXHHG521A दो हाथों के साथ एक संतुलित व्हीटस्टोन ब्रिज बनाता है, जिसमें से एक में परीक्षण के तहत केबल होता है (त्रुटि चरण प्लस वापसी पथ) और दूसरा एक सटीक कैलिब्रेटेड पोटेंशियोमीटर होता है।पुल को उच्च क्षमता (7500V तक) पर ऊर्जा दी जाती है ताकि उच्च प्रतिरोध दोषों को मापने योग्य संवाहक राज्यों में तोड़ दिया जा सके
2. संतुलन समायोजनःऑपरेटर अधिकतम गैल्वानोमीटर संवेदनशीलता के लिए आउटपुट करंट (अनुशंसित 5 ¢ 40 mA) को समायोजित करता है, फिर गैल्वानोमीटर शून्य ¢ इंगित करने तक पॉटेंशियोमीटर को भिन्न करता है।संतुलन में, प्रतिरोध अनुपात पॉटेंशियोमीटर पक्ष पर वापसी पथ के लिए दोषपूर्ण केबल अनुभाग के प्रतिरोध अनुपात के बराबर है
3. स्वतः गणनाःएक बार संतुलित होने के बाद, माइक्रोकंट्रोलर पूर्व-प्रवेशित केबल लंबाई का उपयोग करके पॉटेंशियोमीटर अनुपात को दोष दूरी में परिवर्तित करता है। परिणाम सीधे प्रदर्शित होता है ′′ कोई मैनुअल गणित नहीं,कोई तरंगरूप व्याख्या नहीं
4. क्यों 7500V मायने रखता हैःदफन केबलों पर शीथ दोष अक्सर उच्च प्रतिरोध लीक पथों के रूप में दिखाई देते हैं। 10kΩ से कई MΩ।7500V नो-लोड वोल्टेज इन प्रतिरोधों को 5 ¢ 40 mA संतुलन धारा पर स्थिर प्रवाह में तोड़ने के लिए पर्याप्त है, एक कम वोल्टेज ओममीटर के लिए खुले सर्किट दिखाई देते हैं कि दोष पर भी सटीक पुल संतुलन सक्षम
5. चार-टर्मिनल माप:XHHG521A अपने दो-कोर उच्च वोल्टेज केबल के माध्यम से केल्विन (चार तार) माप टोपोलॉजी का उपयोग करता है ′′ वोल्टेज-सेंसर और वर्तमान ले जाने वाले पथ उपकरण पर अलग हैं,लीड प्रतिरोध को समाप्त करना जो अन्यथा पारंपरिक दो तारों के पुल में व्यवस्थित त्रुटियों को पेश करेगा

• कम क्षमता नियंत्रण कक्ष:सभी ऑपरेटर नियंत्रण, डिस्प्ले और पोटेंशियोमीटर इंटरफेस को जमीनी क्षमता पर बनाए रखा जाता है।उच्च वोल्टेज स्रोत और ब्रिज सर्किट को एक अलग अछूता कक्ष में रखा गया है ️ ऑपरेटर कभी भी किसी भी सतह को ऊंचा क्षमता पर नहीं छूता है
• शून्य-स्थिति सुरक्षाःजब तक वोल्टेज नियामक अपनी न्यूनतम सेटिंग पर न हो तब तक उच्च वोल्टेज को सक्रिय नहीं किया जा सकता है
• एकीकृत सुरक्षात्मक मामलाःउच्च वोल्टेज स्रोत और पुल एक एकल पोर्टेबल सुरक्षात्मक आवरण में स्थित हैं जो फील्ड परिवहन के लिए डिज़ाइन किए गए हैं। कोई भी खुला एचवी वायरिंग या साइट पर इंटरकनेक्ट करने के लिए अलग मॉड्यूल नहीं
• समायोज्य आउटपुटःवोल्टेज को R-प्रकार के ट्रांसफार्मर के साथ बटन-नियंत्रित विद्युत नियामक द्वारा विनियमित किया जाता है, शून्य से 7500V तक सुचारू, चरण-कम समायोजन। जब संतुलन माप पूरा हो जाता है,वोल्टेज को शून्य पर कम करें और सुरक्षित रूप से डिस्कनेक्ट करें

1. पृथक करें और सत्यापित करें:दोनों छोरों पर सभी उपकरणों से केबल को डिस्कनेक्ट करें। एक इन्सुलेशन प्रतिरोध परीक्षक का उपयोग करके दोषपूर्ण चरण की जांच करें ️ सही पुल वर्तमान को सेट करने में मदद करने के लिए प्रतिरोध मूल्य की पुष्टि करें
2. पुल कनेक्ट करेंःXHHG521A के दो कोर वाले एचवी केबल को कनेक्ट करेंः एक कोर को दोषपूर्ण कंडक्टर, दूसरे को वापसी पथ (स्वस्थ चरण या केबल कवच) से कनेक्ट करें।
3. केबल लंबाई दर्ज करेंःसामने के पैनल नियंत्रण का उपयोग करके मीटर में कुल केबल लंबाई इनपुट करें। उपकरण स्वचालित दूरी गणना के लिए इस मूल्य को संग्रहीत करता है
4. ऊर्जा और संतुलनःवोल्टेज को तब तक बढ़ाएं जब तक कि दोष स्थिर धारा पर नहीं चला जाता (अनुशंसित 5.40 mA) ।जब तक गैल्वनोमीटर शून्य ¢ साधन स्वचालित रूप से गणना और गलती दूरी प्रदर्शित करता है करने के लिए पॉटेंशियोमीटर समायोजित करें
5. डी-एनर्जी और सत्यापित करें:वोल्टेज को शून्य पर कम करें, डिस्कनेक्ट करें, और परिणाम रिकॉर्ड करें। महत्वपूर्ण माप के लिए, केबल के विपरीत छोर से सत्यापित करें, दो दूरी रीडिंग को कुल केबल लंबाई में जोड़ना चाहिए
