उत्पाद का अवलोकन

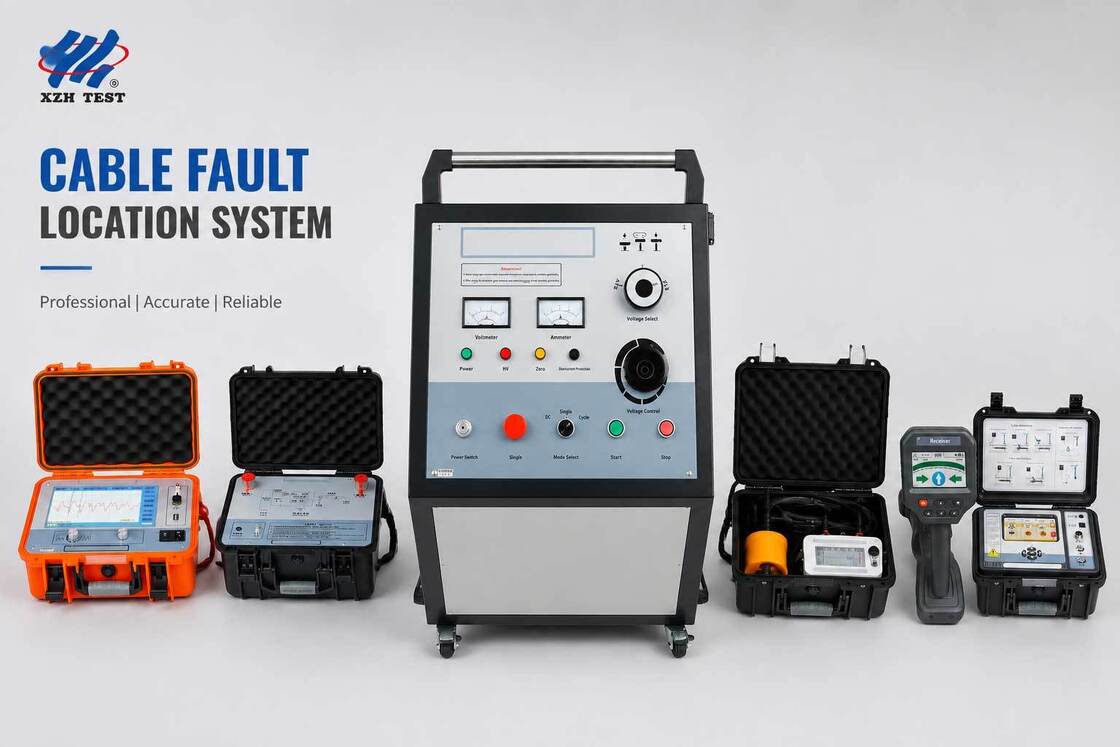

एक्सजेडएच टेस्ट सटीक पोर्टेबल केबल दोष स्थान प्रणाली एक पूरी तरह से एकीकृत नैदानिक मंच है जिसे 35 केवी तक के मध्यम और निम्न वोल्टेज भूमिगत बिजली केबल नेटवर्क के लिए इंजीनियर किया गया है।एक 2048J बहु-वोल्टेज अधिभार जनरेटर को जोड़ना, 400 मेगाहर्ट्ज डिजिटल टीडीआर पूर्व-स्थान, ध्वनिक-चुंबकीय उच्च परिशुद्धता पिनपॉइंटर, और एक समन्वित क्षेत्र समाधान में बहु-आवृत्ति केबल पथ व्यापक परीक्षक,यह प्रणाली पूरे दोष-स्थानिकरण कार्यप्रवाह को कवर करती है, दोष की स्थिति और पूर्व-स्थान से लेकर सेंटीमीटर स्तर पर सटीकता और केबल मार्ग की पहचान तकयह उपयोगिता क्षेत्र के चालक दल, विद्युत ठेकेदारों और औद्योगिक रखरखाव टीमों के लिए डिज़ाइन किया गया है, यह एक कठोर,-25°C से +65°C तक कठोर क्षेत्र के वातावरण के लिए ले जाने योग्य पैकेज.
सिस्टम घटक
1. XHHV535-4TS 2048J उच्च वोल्टेज सर्ज जनरेटर
आवेग ऊर्जा स्रोत और दोष कंडीशनिंग
प्रणाली का पावरहाउस। विभिन्न केबल वोल्टेज रेटिंग्स में सटीक ऊर्जा नियंत्रण के लिए तीन स्विच करने योग्य वोल्टेज स्तरों (8 kV / 16 kV / 32 kV) के साथ 2048 जूल तक की वृद्धि ऊर्जा प्रदान करता है।चाप प्रतिबिंब दोष पूर्व-स्थान और ध्वनिक चुंबकीय पोजिशनिंग के लिए आवश्यक उच्च ऊर्जा आवेग प्रदान करता है. दोष कंडीशनिंग के लिए निरंतर 60 एमए बर्न करंट, शून्य-स्टार्ट सुरक्षा इंटरलॉक, स्वचालित आंतरिक क्षमता निर्वहन, और आईपी 54 रेटेड कैबिनेट की सुविधा है।
आउटपुट वोल्टेजः8 kV / 16 kV / 32 kV (तीन-स्तरीय स्विच करने योग्य)
डिस्चार्ज ऊर्जा:2,048 जूल (अधिकतम)
बर्न करंटः60 mA @ 32 kV दोष कंडीशनिंग
अंतर्निहित संधारित्र:64 μF / 16 μF / 4 μF
सुरक्षाःशून्य-स्टार्ट इंटरलॉक, स्वचालित डिस्चार्ज, ओवर-वोल्टेज/ओवर-करंट/ओवरहीटिंग सुरक्षा
सुरक्षा रेटिंगःIP54
2. XHGG502A डिजिटल टीडीआर केबल दोष पूर्व-स्थानिक
उच्च-रिज़ॉल्यूशन दोष रेंज
त्वरित प्रारंभिक दोष दूरी माप के लिए उन्नत समय क्षेत्र परावर्तकमीटर। चार परीक्षण विधियों का समर्थन करता है, कम वोल्टेज पल्स, आवेग धारा, आवेग वोल्टेज,और एआरसी कई धड़कन सभी केबल इन्सुलेशन दोष प्रकारों को संभालने के लिए. 400 मेगाहर्ट्ज की अधिकतम नमूनाकरण दर, 300 वी पल्स आयाम और 100 मीटर से 100 किमी तक दस चयन योग्य माप सीमा के साथ, यह माप त्रुटि ≤±(0.5% × एल + 1 मीटर के साथ 0.07 मीटर न्यूनतम रिज़ॉल्यूशन प्रदान करता है।विशेषताएं स्वचालित प्रतिबाधा मिलान और 0 ∼ 100% समायोज्य संकेत लाभ.
परीक्षण पद्धति:एलवी पल्स, इम्पल्स करंट, इम्पल्स वोल्टेज, एआरसी मल्टीपल पल्स
नमूनाकरण दर:1 मेगाहर्ट्ज ️ 400 मेगाहर्ट्ज
माप का दायराः≥ 120 किमी
न्यूनतम संकल्पः0.07 मीटर
पल्स आयाम:300 वी
आउटपुट प्रतिबाधाःस्वचालित मेल
3. XHDD503C ध्वनि-चुंबकीय उच्च परिशुद्धता पिनपॉइंटर
सेंटीमीटर-स्तरीय गलती का पता लगाना
सटीक दोष स्थानीयकरण के लिए पेशेवर-ग्रेड ध्वनिक-चुंबकीय सिंक्रोनस रिसीवर। चार मोड (मानक, उन्नत, शोर में कमी, कस्टम) में काम करता है, बुद्धिमान समय-अंतर के साथ,विद्युत चुम्बकीय निरीक्षण5 इंच का टीएफटी अल्ट्रा-ब्राइट 800×480 सच रंग डिस्प्ले सहज ग्राफिक मार्गदर्शन प्रदान करता है।जबकि 120 डीबी पूरी तरह से स्वचालित लाभ और 16 गियर गतिशील रेंज (0 ‰ 112 डीबी) सबसे शोर क्षेत्र की स्थिति में विश्वसनीय पता लगाने सुनिश्चित करते हैंसभी मौसमों में काम करने के लिए IP65 जलरोधक रेटिंग।
स्थिर बिंदु सटीकताः0.1 मीटर (स्थिर बिंदु और पथ)
लाभः120 डीबी, पूर्ण स्वचालित + मैनुअल समायोज्य
आवृत्ति सीमाः100 ¢ 1600 हर्ट्ज
प्रदर्शनः5-इंच का टीएफटी अल्ट्रा-ब्राइट 800×480 सच्चा रंग
बैटरी:4 × 18650 लिथियम, 8+ घंटे का रनटाइम
जलरोधक:IP65
4. XHGX507C केबल पाइपलाइन व्यापक परीक्षक
मार्ग का पता लगाना और पहचानना
केबल पथ ट्रैकिंग, गहराई माप, केबल पहचान और चरण-वोल्टेज गलती का पता लगाने के लिए बहु-आवृत्ति ट्रांसमीटर-रिसीवर प्रणाली।ट्रांसमीटर 11 सक्रिय आवृत्तियों (640 हर्ट्ज से 197 हर्ट्ज) में 15 वाट तक का आउटपुट देता है, जिसमें 9 समायोज्य शक्ति स्तर और 150 वीपीपी अधिकतम आउटपुट होता हैरिसीवर में 4.3 इंच का एलसीडी कलर डिस्प्ले है जो गहराई, वर्तमान, आवृत्ति, मोड, लाभ और सिग्नल की ताकत दिखाता है।और Φ150 मिमी युग्मन क्लैंप के साथ प्रेरण आउटपुट विधियाँपता लगाने की गहराई 020 मीटर तक पहुंच जाती है।
सक्रिय आवृत्तियाँ:640 हर्ट्ज से 197 kHz तक 11 आवृत्तियाँ
आउटपुट पावरः15 W अधिकतम, 9 स्तर समायोज्य
पता लगाने की गहराईः0 ️ 20 मीटर
प्रदर्शनः4.3 इंच का एलसीडी रंग, सूर्य के प्रकाश में दिखाई देता है
कार्य मोडःट्रैकिंग, पहचान, चरण वोल्टेज
निष्क्रिय पता लगाना:50/60/250 हर्ट्ज शक्ति आवृत्ति + आरएफ बैंड
पूर्ण प्रणाली विनिर्देश
| पैरामीटर |
विनिर्देश |
| मॉडल |
XHGG502A + XHDD503C + XHHV535-4TS + XHGX507C |
| उछाल ऊर्जा |
2,048 जूल (अधिकतम) |
| सर्ज वोल्टेज |
8 kV / 16 kV / 32 kV (तीन-स्तरीय स्विच करने योग्य) |
| टीडीआर नमूनाकरण दर |
1 मेगाहर्ट्ज ️ 400 मेगाहर्ट्ज |
| स्थान से पहले का दायरा |
≥ 120 किमी |
| स्थान से पूर्व संकल्प |
0.07 मीटर |
| सटीकता का पता लगाना |
0.1 मीटर (स्थिर बिंदु और पथ) |
| पथ ट्रैसर गहराई |
0 ️ 20 मीटर |
| लक्ष्य केबल रेंज |
मध्यम और निम्न वोल्टेज के बिजली केबल (35 kV तक) |
| ऑपरेटिंग तापमान |
-25°C ️ +65°C |
| ब्रांड |
एक्सजेडएच परीक्षण |
| उत्पत्ति |
शीआन, शानक्सी, चीन |
| प्रमाणन |
आईएसओ, सीई |
पूर्ण दोष स्थान कार्यप्रवाह
केबल इन्सुलेशन परीक्षण और दोष कंडीशनिंग (XHHV535-4TS)दोष की उपस्थिति की पुष्टि करने और दोष प्रकार की विशेषता के लिए प्रारंभिक इन्सुलेशन प्रतिरोध माप करना।दोष बिंदु को स्थिति में लाने के लिए डीसी या उच्च वोल्टेज वृद्धि लागू करें, जिससे यह फ्लैश हो जाए और एक पता लगाने योग्य क्षणिक संकेत बनाने के लिए डिस्चार्ज हो.
दोष पूर्व स्थान (XHGG502A)टीडीआर पूर्व-स्थानिकक को कनेक्ट करें और सभी प्रकार के केबल मुख्य इन्सुलेशन दोषों का मोटापा मापने के लिए यात्रा तरंग प्रतिबिंब सिद्धांतों का उपयोग करें। इष्टतम परीक्षण विधि (एलवी पल्स,आवेग धारा, आवेग वोल्टेज, या ARC कई बार धड़कन) तेजी से दूरी की गणना के लिए दोष विशेषताओं के आधार पर।
मार्ग का पता लगाने और पहचान (XHGX507C)केबल के सटीक पथ का पता लगाने के लिए व्यापक परीक्षक को तैनात करें, दफन गहराई को मापें, और कई सर्किटों के बीच लक्ष्य केबल की सकारात्मक पहचान करें।सटीक स्थान के लिए तैयार करने के लिए जमीन की सतह पर मार्ग चिह्नित करें.
सर्ज इम्पल्स जनरेशन (XHHV535-4TS)चुनिंदा वोल्टेज स्तर पर दोषपूर्ण केबल पर उच्च ऊर्जा के झटके लागू करें ताकि पिनपॉइंटर के लिए दोष बिंदु पर पता लगाने योग्य ध्वनिक और विद्युत चुम्बकीय संकेत उत्पन्न हों।
सटीक पोजिशनिंग (XHDD503C)बुद्धिमान समय-अंतर और सिंक्रोनस ट्रिगर विधियों का उपयोग करके ध्वनिक-चुंबकीय पिनपॉइंटर के साथ केबल मार्ग पर चलें। 0 के भीतर सटीक दोष स्थान की पहचान करें।1 मीटर .
केबल की मरम्मत एवं सत्यापनचिह्नित बिंदु पर सटीक रूप से खुदाई करें, केबल की मरम्मत करें और परिचालन अखंडता की पुष्टि करने के लिए एक अंतिम इन्सुलेशन परीक्षण के साथ बहाली की पुष्टि करें।
आवेदन
शहरी वितरण नेटवर्क:शहरी वातावरण में दफन मध्यम और निम्न वोल्टेज वितरण केबलों पर दोष का स्थान जहां 0.1 मीटर की सटीकता सड़क खुदाई, यातायात व्यवधान और बहाली लागत को कम करती है।
औद्योगिक सुविधाएं:संयंत्रों के बिजली वितरण केबलों पर निदान, जिसमें कंक्रीट फर्श, असबाब वाले यार्ड और भवनों की नींव के नीचे चलने वाले केबल शामिल हैं जहां पहुंच सीमित है।
नवीकरणीय ऊर्जा साइटेंःपवन संयंत्रों, सौर पीवी संयंत्रों और व्यापक दफन कलेक्टर और फीडर केबल नेटवर्क वाली ऊर्जा भंडारण सुविधाओं में केबल दोष का पता लगाना।
परिवहन बुनियादी ढांचाःरेलवे, हवाई अड्डों, बंदरगाहों और सुरंग विद्युत प्रणालियों के लिए भूमिगत केबल निदान जहां तेजी से गलती वसूली परिचालन निरंतरता के लिए महत्वपूर्ण है।
विद्युत उपयोगिता एवं सेवा ठेकेदार:एलवी/एमवी पावर केबल नेटवर्क के लिए नियमित निवारक रखरखाव, आपातकालीन गलती प्रतिक्रिया और स्थापना के बाद चालू परीक्षण।
पैकेजिंग और वितरण
| पद |
विवरण |
| पैकेजिंग |
आंतरिक फोम गद्दे के साथ प्रबलित लकड़ी के मामले |
| शिपिंग का समय |
8 ️ 10 कार्यदिवस |
| आपूर्ति क्षमता |
1,000 सेट प्रति वर्ष |
| न्यूनतम आदेश मात्रा |
1 इकाई |
| भुगतान की शर्तें |
टी/टी |
अक्सर पूछे जाने वाले प्रश्न
Q1: XHHV535-4TS प्रणाली किन केबल प्रकारों और वोल्टेज स्तरों पर खराबी का पता लगा सकती है?
यह प्रणाली मध्यम और निम्न वोल्टेज के बिजली केबलों के लिए डिज़ाइन की गई है। यह XLPE, PILC, और EPR सहित सभी सामान्य इन्सुलेशन प्रकारों को संभालती है। चार परीक्षण विधियां (LV पल्स, आवेग धारा,आवेग वोल्टेज, एआरसी मल्टीपल पल्स) केबल दोष प्रकारों के पूर्ण स्पेक्ट्रम को कवर करते हैंः कम प्रतिरोध, शॉर्ट-सर्किट, ओपन-सर्किट, उच्च प्रतिरोध रिसाव, और फ्लैशओवर दोष।3-गियर अधिभार जनरेटर (8/16/32 kV) ऑपरेटरों केबल के रेटिंग वोल्टेज के लिए सटीक रूप से आवेग ऊर्जा मेल करने के लिए अनुमति देता है.
प्रश्न 2: ध्वनिक-चुंबकीय पोजिशनिंग 0.2 मीटर से कम सटीकता कैसे प्राप्त करती है?
XHDD503C पिनपॉइंटर ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन सिद्धांत का उपयोग करता है। जब सर्ज जनरेटर दोष बिंदु पर फ्लैशओवर का कारण बनता है,ध्वनिक (ध्वनि/ कंपन) और विद्युत चुम्बकीय तरंगें पृथ्वी के माध्यम से विभिन्न गति से बाहर की ओर फैलती हैंIP65 रेटेड सेंसर दोनों संकेतों को एक साथ कैप्चर करता है। होस्ट यूनिट वास्तविक समय में समय अंतर की गणना करता है और 4 सिंक्रनाइज़ रीडिंग प्रदर्शित करता है।के रूप में ऑपरेटर गलती के ऊपर सीधे दृष्टिकोण, समय का अंतर धीरे-धीरे शून्य हो जाता है, जो शोर-शराबा वाले शहरी वातावरण में भी, 120 डीबीएल लाभ और बीएनआर पृष्ठभूमि शोर में कमी के कारण, 0.2 मीटर के भीतर सटीक स्थान को दर्शाता है।
Q3: क्या यह प्रणाली एक एकल फील्ड तकनीशियन के लिए उपयुक्त है?
हाँ. प्रत्येक घटक एकल-ऑपरेटर तैनाती के लिए डिज़ाइन किया गया हैः टीडीआर प्री-लोकेटर में 10.1 इंच का टच-स्क्रीन इंटरफ़ेस है जिसमें स्वचालित तरंग-रूप विश्लेषण है;XHGX507C पथ परीक्षक बार-ग्राफ प्रदान करता है, तीर, और एकल केबल ट्रैकिंग के लिए आवाज संकेत; और पिनपॉइंटर केवल 6.5 किलोग्राम वजन के साथ > 8 घंटे की बैटरी रनटाइम है।मानक उपयोगिता प्रोटोकॉल के अनुसार दो व्यक्तियों की टीम की सिफारिश की जाती है, लेकिन प्रत्येक व्यक्तिगत उपकरण पूरी तरह से एकल ऑपरेटर सक्षम है।
Q4: XZH TEST क्या प्रशिक्षण और बिक्री के बाद समर्थन प्रदान करता है?
एक्सजेडएच परीक्षण प्रत्येक प्रणाली के साथ व्यापक अंग्रेजी भाषा के उपयोगकर्ता मैनुअल प्रदान करता है। साइट पर कमीशन और ऑपरेटर प्रशिक्षण अनुरोध पर व्यवस्थित किया जा सकता है। हम ईमेल के माध्यम से दूरस्थ तकनीकी सहायता प्रदान करते हैं,वीडियो कॉल, और फोन हमारे इंजीनियर टीम आवेदन विशिष्ट मार्गदर्शन, तरंग आकार व्याख्या, और क्षेत्र की समस्या निवारण के साथ सहायता करता है। मानक निर्माता वारंटी विनिर्माण दोष को कवर,लंबी अवधि के बेड़े के संचालन के लिए उपलब्ध विस्तारित वारंटी और सेवा अनुबंधों के साथ.
Q5: प्रसव की शर्तें, पैकेजिंग और आपूर्ति क्षमता क्या है?
मानक शिपिंग का समय 8-10 कार्यदिवस है। प्रत्येक प्रणाली को सुरक्षित अंतरराष्ट्रीय शिपिंग के लिए आंतरिक फोम गद्दे के साथ प्रबलित निर्यात-ग्रेड लकड़ी के मामलों में पैक किया जाता है।न्यूनतम आदेश मात्रा 1 इकाई हैवार्षिक आपूर्ति क्षमता 1,000 सेट है, जिससे व्यक्तिगत परीक्षण खरीद और बड़े पैमाने पर उपयोगिता बेड़े की खरीद दोनों के लिए उपलब्धता सुनिश्चित होती है।
