केबल पहचानकर्ता लाइव निष्क्रिय केबल पहचान परीक्षक 800 हर्ट्ज पल्स सिग्नल के लिए XHSB505B

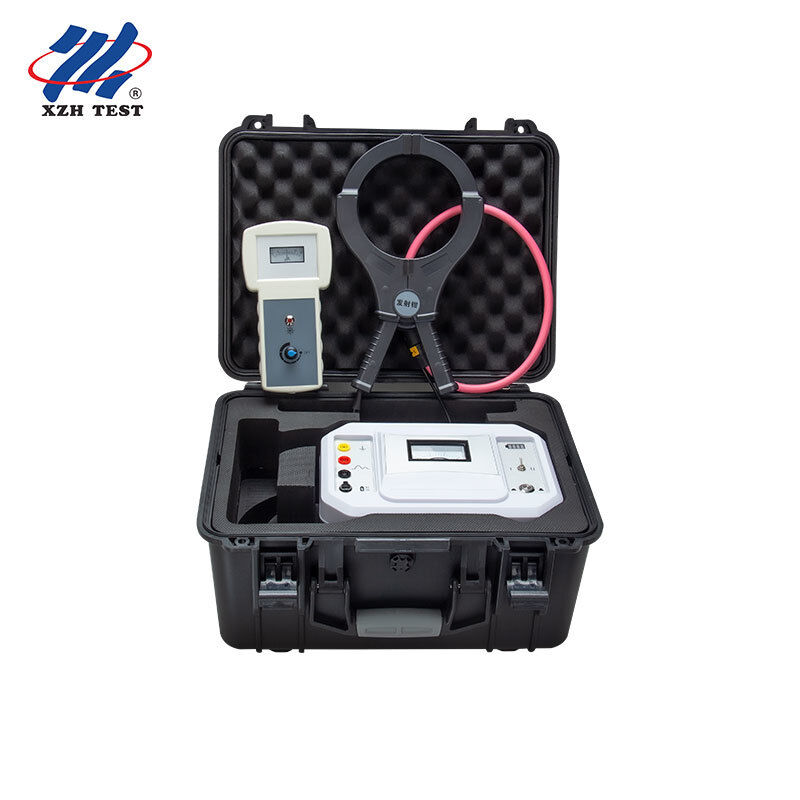

यह केबल आइडेंटिफायर विशेष रूप से पावर केबल इंजीनियरों और बिजली उद्योग के श्रमिकों के लिए केबल पहचान समस्याओं को हल करने के लिए डिज़ाइन किया गया है। इसका कार्य सिद्धांत यह है कि ट्रांसमीटर नियमित पल्स सिग्नल आउटपुट करता है जिसे पहचाने जाने वाले केबल पर लागू किया जाता है, जिससे केबल के साथ प्रेषित सिग्नल के अनुरूप प्रेरित सिग्नल उत्पन्न होते हैं। रिसीविंग क्लैंप और रिसीवर सिग्नल को परिवर्तित, पता लगाते और पहचानते हैं, और रिसीवर पर प्रदर्शित आयाम, पल्स संख्या और ध्रुवीयता का अवलोकन करके, खाई में कई केबलों के बीच लक्ष्य केबल की पहचान की जा सकती है। इस उत्पाद में लाइव केबल पहचान और डी-एनर्जाइज्ड केबल पहचान दोनों कार्य हैं, जो बिजली निर्माण स्थलों पर केबल पहचान की कई जरूरतों को पूरा करते हैं। इसमें एक ट्रांसमीटर, ट्रांसमिटिंग क्लैंप, रिसीवर और फ्लेक्सिबल रिसीविंग क्लैंप शामिल हैं।

• एक ही उपकरण में लाइव केबल पहचान और डी-एनर्जाइज्ड केबल पहचान, कई साइट आवश्यकताओं को पूरा करता है।
• ट्रांसमीटर 800Hz पल्स सिग्नल आउटपुट करता है जिसमें चयन योग्य स्तर I (145V) और स्तर II (240V) होता है, और 0 ~ 10A आउटपुट करंट होता है।
• अंतर्निहित बड़ी क्षमता वाली रिचार्जेबल लिथियम बैटरी (12.6V 5200mAh) 4 घंटे से अधिक निरंतर काम के साथ, शॉर्ट-सर्किट सुरक्षा, ओवरहीट सुरक्षा और बैटरी स्तर संकेतक।
• पोर्टेबल ABS हाउसिंग डिज़ाइन; ट्रांसमिटिंग सिग्नल के दौरान एममीटर पॉइंटर नियमित रूप से घूमता है और पावर लाइट गतिशील रूप से चमकती है।
• ट्रांसमिटिंग क्लैंप जिसमें φ105mm जॉ ओपनिंग है, दिशा संकेतक के साथ लक्ष्य केबल पर सिग्नल को जोड़ता है; फ्लेक्सिबल रिसीविंग क्लैंप (रोगोवस्की कॉइल) लगभग 200mm आंतरिक व्यास के साथ मोटे केबल या अनियमित कंडक्टरों के लिए उपयुक्त है।
• 3.2-इंच कलर एलसीडी स्क्रीन, हाई-स्पीड माइक्रोप्रोसेसर और सटीक एल्गोरिथम के साथ रिसीवर, वास्तविक समय में सिग्नल आयाम, पल्स संख्या, ध्रुवीयता और पहचान परिणाम प्रदर्शित करता है।
• सिग्नल कैलिब्रेशन फ़ंक्शन: जब आयाम, पल्स संख्या और ध्रुवीयता सभी मेल खाते हैं, तो स्टेटस बार "लक्ष्य केबल" प्रदर्शित करता है; अन्यथा "गैर-लक्ष्य केबल"।
• 1 ~ 8 स्तर गेन समायोजन, गैर-संपर्क माप, सुरक्षित और तेज।
