| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | XHHD530M |
XHHD530M बिजली उपयोगिताओं, प्रसारण और दूरसंचार विभागों, औद्योगिक सुविधाओं और ग्रामीण विद्युतीकरण रखरखाव टीमों के लिए इंजीनियर एक पेशेवर-ग्रेड दबी हुई केबल फॉल्ट डिटेक्शन उपकरण है। यह भूमिगत केबलों का पता लगाने के लिए विशेष रूप से बनाया गया है - जिसमें सीधे दबी हुई बख्तरबंद केबल लाइनें शामिल हैं - और न्यूनतम खुदाई के साथ उनके दोषों की सटीक पहचान करता है।
उपकरण केबल की दिशा, सटीक भूमिगत स्थिति, अनुमानित दफन गहराई और ग्राउंड लीकेज फॉल्ट और टूटे हुए कोर फॉल्ट सहित विभिन्न फॉल्ट प्रकारों का पता लगाता है। यह विभिन्न भूभाग की स्थितियों में मज़बूती से प्रदर्शन करता है - धान के खेत, सीमेंट की सड़कें, ईंट और पत्थर की सतहें, डामर की सड़कें, और यहां तक कि इमारतों की दीवारों में एम्बेडेड केबल भी। उपयुक्त पहचान विधियों का उपयोग करके ऊपर-जमीन वाटरप्रूफ तारों और केबलों का भी परीक्षण किया जा सकता है।
सिस्टम में एक सिग्नल ट्रांसमीटर, एक सिग्नल रिसीवर, एक प्रोब, इंसर्शन रॉड और कनेक्शन एक्सेसरीज़ शामिल हैं। ट्रांसमीटर और रिसीवर दोनों कॉम्पैक्ट, संरचनात्मक रूप से अनुकूलित और सौंदर्यपूर्ण रूप से परिष्कृत हैं। उपकरण उच्च संवेदनशीलता, सिंक्रनाइज़्ड ध्वनिक-मीटर संकेत के माध्यम से बेहतर एंटी-इंटरफेरेंस क्षमता, सुविधाजनक एकल-ऑपरेटर संचालन, और तेज, सटीक फॉल्ट पॉइंट स्थानीयकरण के साथ उत्कृष्ट है।
| डुअल-मोड डिटेक्शन एक ही उपकरण में इंडक्शन विधि (स्थानिक चुंबकीय क्षेत्र पिकअप) और इंसर्शन विधि (ग्राउंड पोटेंशियल अंतर माप) को जोड़ता है, जो दबी हुई केबल फॉल्ट परिदृश्यों की पूरी श्रृंखला को कवर करता है। |
अंतर्निहित KΩ माप एकीकृत इन्सुलेशन प्रतिरोध माप फ़ंक्शन एक अलग मल्टीमीटर या मेगामीटर की आवश्यकता को प्रतिस्थापित करता है - पता लगाने को तैनात करने से पहले फॉल्ट की प्रकृति (लीकेज, टूटे हुए कोर, शॉर्ट सर्किट) का सीधे निर्धारण करें। |
| डुअल-सेंसिटिविटी रिसीवर उच्च/निम्न संवेदनशीलता स्विचिंग सिंक्रनाइज़्ड ध्वनिक-मीटर दृश्य संकेत के साथ मजबूत और कमजोर दोनों सिग्नल वातावरण में स्पष्ट सिग्नल व्याख्या सुनिश्चित करता है। |
आउटपुट 2 हाई-करंट टर्मिनल धातुई शॉर्ट-सर्किट फॉल्ट डिटेक्शन के लिए समर्पित 1-5A पीक पल्स आउटपुट - बिजली की खपत को कम करते हुए प्रभावशीलता को बढ़ाता है। |
| उच्च एंटी-इंटरफेरेंस 220kV उच्च-वोल्टेज ट्रांसमिशन लाइनों के ठीक नीचे काम करते समय भी प्राप्त सिग्नल स्पष्ट और स्थिर रहता है, जो पावर कॉरिडोर वातावरण में विश्वसनीय पहचान सुनिश्चित करता है। |
मल्टी-वेरिफिकेशन विधियाँ गलत बिंदुओं को खत्म करने के लिए पार्श्व समरूपता, क्रॉस इंटरसेक्शन, इक्विपोटेंशियल सर्कल और एक्स-टाइप सत्यापन सहित 17+ क्षेत्र-सिद्ध पहचान और सत्यापन तकनीकों का समर्थन करता है। |
| विस्तारित डिटेक्शन रेंज 2-3 मीटर की दफन गहराई पर 1-5 किमी से अधिक के व्यावहारिक क्षेत्र अनुभव के साथ केबल की लंबाई में 3 किमी तक के दोषों का प्रभावी ढंग से पता लगाता है। |

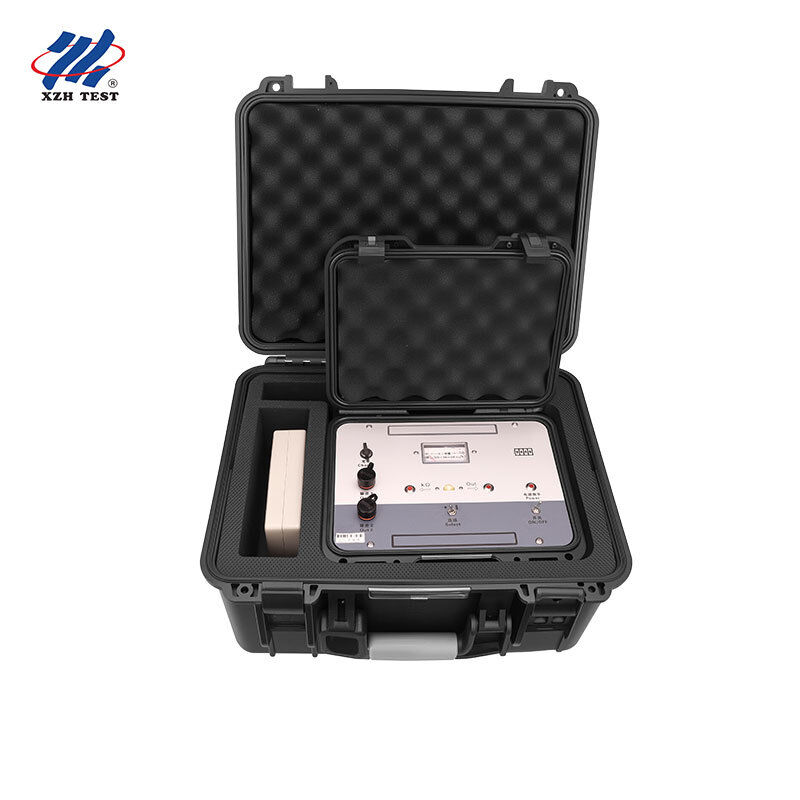

पोर्टेबल फील्ड-रेडी डिज़ाइन एक मजबूत परिवहन केस में लगभग 5 किग्रा वजन वाला पूरा किट - न्यूनतम सेटअप समय के साथ एक ऑपरेटर द्वारा तैनात किया जा सकता है। |
| पैरामीटर | विनिर्देश |
|---|---|
| आउटपुट सिग्नल फॉर्म | पल्स अवधि 1.34 ± 0.15ms, चौड़ाई 0.2 ± 0.1ms, रुक-रुक कर अवधि 1.8 ± 1s |
| आउटपुट वोल्टेज (उच्च रेंज) | > 1000Vp-p |
| आउटपुट वोल्टेज (मध्यम रेंज) | > 60Vp-p |
| आउटपुट वोल्टेज (निम्न रेंज) | > 30Vp-p |
| आउटपुट 2 टर्मिनल | पीक पल्स शॉर्ट-सर्किट करंट 1-5A |
| पल्स पावर | > 2.5W (उच्च-रेंज लोड 80kΩ पर) |
| KΩ माप | 0-∞ रेंज - निरंतरता, डिस्कनेक्शन, मिश्रण और ग्राउंड लीकेज प्रतिरोध की जांच करता है |
| बिजली की आपूर्ति | 8.4V रिचार्जेबल बैटरी |
| पैरामीटर | विनिर्देश |
|---|---|
| प्राप्त सिग्नल फॉर्म | पल्स अवधि 1.36 ± 0.15ms, चौड़ाई 0.2 ± 0.1ms, रुक-रुक कर अवधि 1.8 ± 1s |
| संवेदनशीलता सेटिंग्स | उच्च / निम्न चयन योग्य |
| संकेत | सिंक्रनाइज़्ड ध्वनिक आउटपुट के साथ एनालॉग मीटर (± दिशा) |
| बिजली की आपूर्ति | 6V (4 x AA बैटरी) |
| पैरामीटर | विनिर्देश |
|---|---|
| लीकेज फॉल्ट एक्यूरेसी (≤500kΩ) | < 0.2m (इंसर्शन विधि, लंबाई ≤3km, गहराई ≤2m) |
| टूटे हुए कोर फॉल्ट एक्यूरेसी | < 0.4m (लंबाई ≤1km, गहराई ≤2m, अच्छा इन्सुलेशन) |
| व्यावहारिक डिटेक्शन रेंज | क्षेत्र की स्थितियों में 2-3 मीटर की दफन गहराई पर 1-5 किमी से अधिक हो सकती है |
| एंटी-इंटरफेरेंस | 220kV ट्रांसमिशन लाइनों के तहत विश्वसनीय संचालन |
| संचालन की स्थितियाँ | परिवेश तापमान -15°C से +55°C; वायुमंडलीय दबाव 86-108kPa |
इंडक्शन विधि — विद्युत चुम्बकीय क्षेत्र के सिद्धांतों के आधार पर, केबल में प्रेषित एक पल्स सिग्नल आसपास के स्थान में एक चुंबकीय क्षेत्र बनाता है। प्रोब इस स्थानिक क्षेत्र सिग्नल को उठाता है, जिसे रिसीवर द्वारा श्रव्य ध्वनि और दृश्य मीटर विक्षेपण दोनों में प्रवर्धित किया जाता है। ध्वनि की तीव्रता और सुई के झूलने के आयाम की निगरानी करके, ऑपरेटर केबल की दिशा, अनुमानित फॉल्ट ज़ोन, सटीक भूमिगत स्थिति और बुनियादी दफन गहराई निर्धारित करता है।
इंसर्शन विधि — जब एक दबी हुई लाइन में एक पल्स सिग्नल प्रेषित किया जाता है, तो केबल मार्ग और फॉल्ट पॉइंट के ऊपर जमीन की सतह पर एक नियमित विद्युत क्षेत्र बनता है। दो इंसर्शन रॉड इस वितरित क्षेत्र में दो बिंदुओं के बीच संभावित अंतर को मापते हैं। रिसीवर सिग्नल को दृश्य मीटर विक्षेपण (सकारात्मक/नकारात्मक दिशा) और श्रव्य आउटपुट में प्रवर्धित करता है। सुई की दिशा और झूलने के आयाम का अवलोकन करके, सटीक भूमिगत स्थिति और सटीक फॉल्ट पॉइंट को सटीक रूप से निर्धारित किया जाता है।
उपकरण टी-जंक्शन, कोनों, भूमिगत लाइनों को पार करने, धातु पाइपों और असमान दफन गहराई के कारण झूठे सकारात्मक को खत्म करने के लिए 17+ क्षेत्र-सिद्ध सत्यापन तकनीकों का समर्थन करता है, जिसमें शामिल हैं: पार्श्व समरूपता विधि, क्रॉस इंटरसेक्शन विधि, इक्विपोटेंशियल सर्कल सत्यापन, एक्स-टाइप सत्यापन, फॉरवर्ड सिमेट्री विधि, टू-टाइम पोजिशनिंग विधि, शॉर्ट डिस्टेंस मेथड और कठोर सतहों के लिए ह्यूमिडिफिकेशन मेथड।
| नहीं। | वस्तु | मात्रा। | टिप्पणियाँ |
|---|---|---|---|
| 1 | ट्रांसमीटर | 1 | KΩ माप फ़ंक्शन के साथ सिग्नल स्रोत |
| 2 | रिसीवर | 1 | ध्वनिक-मीटर संकेत के साथ डुअल-सेंसिटिविटी |
| 3 | प्रोब | 1 | इंडक्शन विधि स्थानिक चुंबकीय क्षेत्र पिकअप के लिए |
| 4 | प्रोब हेड | 1 | रिप्लेसमेंट प्रोब टिप |
| 5 | इंसर्शन रॉड्स (लाल और काला) | 2 | इंसर्शन विधि पोटेंशियल डिफरेंस माप के लिए |
| 6 | कनेक्शन लाइन्स | 2 | सिग्नल और ग्राउंडिंग कनेक्शन केबल |
| 7 | चार्जर | 1 | ट्रांसमीटर बैटरी के लिए |
प्र: इंडक्शन विधि और इंसर्शन विधि के बीच क्या अंतर है?
इंडक्शन विधि ऊर्जावान केबल के चारों ओर उत्पन्न स्थानिक चुंबकीय क्षेत्र को पकड़ने के लिए एक प्रोब का उपयोग करती है - केबल की दिशा का पता लगाने, दफन गहराई का अनुमान लगाने और अनुमानित फॉल्ट ज़ोन का पता लगाने के लिए आदर्श। इंसर्शन विधि दो इंसर्शन रॉड के माध्यम से ग्राउंड सतह के संभावित अंतर को मापती है, जिससे <0.2m सटीकता के साथ सटीक फॉल्ट पॉइंट स्थान सक्षम होता है। एक साथ उपयोग किए जाने पर, वे एक पूर्ण वर्कफ़्लो प्रदान करते हैं: मोटे स्कैनिंग के लिए इंडक्शन, पिनपॉइंट सत्यापन के लिए इंसर्शन।प्र: अंतर्निहित KΩ माप फ़ंक्शन क्षेत्र में कैसे मदद करता है?
डिटेक्शन को तैनात करने से पहले, KΩ माप फ़ंक्शन ऑपरेटर को प्रत्येक कंडक्टर और ग्राउंड के बीच इन्सुलेशन प्रतिरोध को मापने की अनुमति देता है, सीधे फॉल्ट प्रकार का निर्धारण करता है - चाहे वह कम-प्रतिरोध ग्राउंड फॉल्ट (≤20kΩ), उच्च-प्रतिरोध ग्राउंड फॉल्ट (20-500kΩ), या एक इंसुलेटेड टूटे हुए कोर फॉल्ट (>MΩ) हो। यह एक अलग मल्टीमीटर या मेगामीटर की आवश्यकता को समाप्त करता है और शुरुआत से ही सही डिटेक्शन विधि और ट्रांसमीटर आउटपुट सेटिंग सुनिश्चित करता है।
प्र: क्या XHHD530M कंक्रीट या डामर सतहों के नीचे दोषों का पता लगा सकता है?
हाँ। सीमेंट की सड़कों, डामर, ईंट और पत्थर जैसी कठोर सतहों के लिए, उपकरण ह्यूमिडिफिकेशन विधि का उपयोग करता है - ग्राउंड संपर्क बढ़ाने के लिए पानी से लथपथ सामग्री (तौलिए, कपड़ा) के साथ इंसर्शन रॉड युक्तियों को लपेटना, या लाइन के साथ इंसर्शन बिंदुओं को पानी देना। इंडक्शन विधि ग्राउंड संपर्क के बिना काम करती है, जिससे किसी भी सतह प्रकार के ऊपर प्रारंभिक स्कैनिंग की अनुमति मिलती है।
प्र: उपकरण झूठे संकेतों और भूतिया फॉल्ट बिंदुओं को कैसे संभालता है?
XHHD530M दशकों के क्षेत्र अनुभव से विकसित 17+ सत्यापन विधियों का समर्थन करता है ताकि टी-जंक्शनों, कोनों, भूमिगत लाइनों को पार करने, धातु पाइपों और असमान दफन गहराई के कारण झूठे सकारात्मक को समाप्त किया जा सके। मल्टी-मेथड क्रॉस-वेरिफिकेशन सुनिश्चित करता है कि खुदाई शुरू होने से पहले पहचाना गया फॉल्ट पॉइंट वास्तविक है।
प्र: अधिकतम डिटेक्शन रेंज और गहराई क्या है?
उपकरण को <0.2m पोजिशनिंग सटीकता पर 2m दफन गहराई के साथ 3 किमी तक केबल की लंबाई में फॉल्ट डिटेक्शन के लिए रेट किया गया है। व्यावहारिक क्षेत्र की स्थितियों में, कई उपयोगकर्ता मिट्टी की संरचना और फॉल्ट प्रतिरोध विशेषताओं के आधार पर 2-3 मीटर की गहराई पर 5 किमी से अधिक प्रभावी पहचान की रिपोर्ट करते हैं।
प्र: क्या XHHD530M उच्च-वोल्टेज बिजली लाइनों के पास काम कर सकता है?हाँ। उपकरण में उच्च एंटी-इंटरफेरेंस क्षमता है और यह 220kV ट्रांसमिशन लाइनों के ठीक नीचे काम करते समय भी स्पष्ट, स्थिर सिग्नल रिसेप्शन देने के लिए क्षेत्र-सिद्ध है। सिंक्रनाइज़्ड ध्वनिक-मीटर संकेत विद्युत चुम्बकीय शोर से अप्रभावित दोहरे पुष्टि प्रदान करता है।
प्र: क्या वारंटी और समर्थन शामिल है?
विनिर्माण दोषों के खिलाफ 12 महीने की मानक वारंटी, आजीवन तकनीकी सहायता के साथ। CE और ISO प्रमाणित। प्रत्येक किट में ट्रांसमीटर, रिसीवर, प्रोब, इंसर्शन रॉड, कनेक्शन केबल, चार्जर और एक मजबूत परिवहन केस में उपयोगकर्ता मैनुअल शामिल है। ऑन-साइट प्रशिक्षण और विस्तारित वारंटी विकल्प अनुरोध पर उपलब्ध हैं।
▎बिक्री के बाद सेवा
उत्पाद गुणवत्ता के मुद्दों के लिए 12 महीने की मुफ्त वारंटी, आजीवन रखरखाव और तकनीकी सहायता। CE और ISO प्रमाणित। तकनीकी पूछताछ का उत्तर आमतौर पर 24 घंटे के भीतर दिया जाता है। ऑन-साइट कमीशनिंग और ऑपरेटर प्रशिक्षण अनुरोध पर उपलब्ध हैं।
