| उत्पत्ति के प्लेस: | शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | CE/ISO |
| मॉडल संख्या: | XHHV535-4TSB |
पावर यूटिलिटीज, केबल टेस्टिंग ठेकेदारों और फील्ड मेंटेनेंस क्रू के लिए डिज़ाइन किया गया

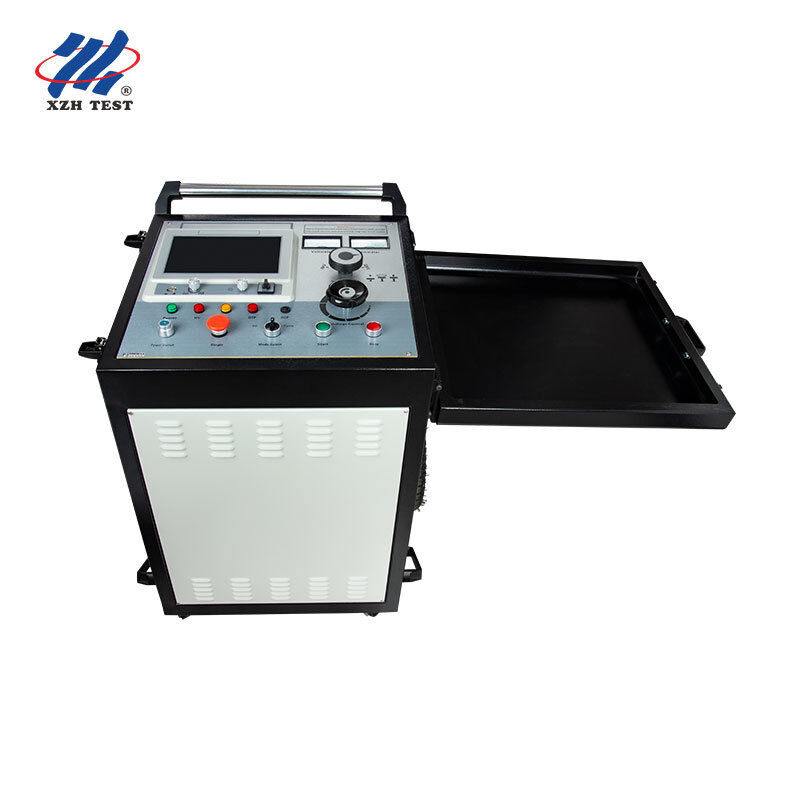

XHHV535-4TSB एक पूरी तरह से एकीकृत केबल फॉल्ट लोकेशन सिस्टम है जो एक ही एर्गोनोमिक ट्रॉली प्लेटफॉर्म पर 10.1-इंच टचस्क्रीन TDR केबल फॉल्ट टेस्टर और 32kV/2048J हाई-वोल्टेज पल्स जनरेटर को जोड़ता है। लो-वोल्टेज पल्स, हाई-वोल्टेज फ्लैशओवर और 8-टाइम मल्टी-पल्स टेस्टिंग विधियों का समर्थन करते हुए, यह सिस्टम 35kV और उससे कम रेटेड पावर केबलों में लो-रेजिस्टेंस फॉल्ट से लेकर फ्लैशओवर हाई-रेजिस्टेंस फॉल्ट तक सब कुछ संभालता है। DL/T846-2016 और DL/T474-2017 मानकों के पूरी तरह से अनुपालन में, यह एक मोबाइल, फील्ड-रेडी समाधान के साथ अलग-अलग उपकरणों के एक पूरे बेंच को बदल देता है।
| इंपल्स हाई वोल्टेज | तीन स्तर: 0∼32kV / 0∼16kV / 0∼8kV |
| अंतर्निहित कैपेसिटर | तीन स्तर: 4μF/32kV, 16μF/16kV, 64μF/8kV |
| डिस्चार्ज एनर्जी | 2048J |
| एचवी साइड करंट | 0∼60mA |
| हाई वोल्टेज एक्यूरेसी | क्लास 2.5 |
| आउटपुट पोलरिटी | नेगेटिव पोलरिटी |
| अधिकतम पावर | 2000W |
| इंपैक्ट टाइम | ऑटो ∼7s साइकिल; मैनुअल आर्बिट्रेरी |
| ओवरकरंट प्रोटेक्शन | 9A (>5s) लो-वोल्टेज साइड |
| ओवर-टेम्परेचर प्रोटेक्शन | 105°C |
| वर्किंग पावर सप्लाई | AC 220V ±10% / 50Hz |
| सैंपलिंग फ्रीक्वेंसी | 1MHz∼400MHz |
| डिस्टेंस रेंज | ≥120km (10 चयन योग्य रेंज) |
| मिनिमम रेजोल्यूशन | 0.07m |
| टेस्ट ब्लाइंड ज़ोन | ≤10m |
| लो-वोल्टेज पल्स | 300V ±15%, 8 पल्स विड्थ |
| मेजरमेंट एरर | ≤ ±(0.5% × L + 1m) |
| डिस्प्ले | 10.1-इंच टीएफटी टचस्क्रीन, 1024×600, 280 निट्स |
| बैटरी | 10.4Ah लिथियम, 2 घंटे चार्ज, 5+ घंटे ऑपरेशन |
| ऑपरेटिंग टेम्परेचर | -20°C∼+65°C, 90% RH |
शहरी वितरण ग्रिड
35kV और उससे कम भूमिगत केबलों के लिए पूर्ण फॉल्ट लोकेशन वर्कफ़्लो: अंतर्निहित मेगरमीटर के माध्यम से फॉल्ट निदान → मल्टी-पल्स TDR के साथ प्री-लोकेशन → ध्वनिक-चुंबकीय सिंक्रोनाइज़ेशन के साथ सटीक पिनपॉइंटिंग। सभी एक ट्रॉली सिस्टम से।
औद्योगिक संयंत्र और सबस्टेशन
कमीशनिंग के दौरान ट्रांसफार्मर, स्विचगियर और केबलों का डीसी विदस्टैंड वोल्टेज टेस्टिंग, साथ ही उत्पादन-महत्वपूर्ण फीडर डाउन होने पर तेजी से फॉल्ट प्रतिक्रिया। ट्रॉली डिज़ाइन स्विच रूम के बीच तेजी से स्थानांतरण को सक्षम बनाता है।
रेलवे और मेट्रो सिस्टम
रेल गलियारों के साथ सिग्नलिंग और ट्रैक्शन पावर केबलों पर फॉल्ट लोकेशन। ट्रॉली-माउंटेड सिस्टम प्लेटफार्मों और सर्विस टनल में नेविगेट करता है, जबकि बैटरी-संचालित TDR टेस्टर उन जगहों पर संचालित होता है जहां AC मेन उपलब्ध नहीं हैं।
थर्ड-पार्टी टेस्टिंग सर्विस प्रोवाइडर
ऑल-इन-वन सिस्टम 90% फील्ड सर्विस कॉल को कवर करता है। त्वरित जांच के लिए लो-वोल्टेज पल्स, जटिल हाई-रेजिस्टेंस फॉल्ट के लिए 8-टाइम मल्टी-पल्स, और क्लाइंट रिपोर्टिंग के लिए व्यापक वेवफॉर्म स्टोरेज।
प्रश्न: XHHV535-4TSB को स्टैंडअलोन एचवी सर्ज जनरेटर से क्या अलग बनाता है?
4TSB एक पूर्ण केबल फॉल्ट लोकेशन सिस्टम है जो मल्टी-पल्स तकनीक वाले 10.1-इंच टचस्क्रीन TDR टेस्टर और एक ही ट्रॉली पर 32kV/2048J एचवी पल्स जनरेटर को जोड़ता है। स्टैंडअलोन जनरेटर के विपरीत, यह पूरे वर्कफ़्लो को संभालता है — फॉल्ट निदान (अंतर्निहित मेगरमीटर) से लेकर प्री-लोकेशन (TDR) और सटीक पिनपॉइंटिंग तक — अलग-अलग उपकरणों या बाहरी कपलर की आवश्यकता के बिना।
प्रश्न: मुझे मानक हाई-वोल्टेज फ्लैशओवर के बजाय मल्टी-पल्स विधि का उपयोग कब करना चाहिए?
8-टाइम मल्टी-पल्स विधि हाई-रेजिस्टेंस और फ्लैशओवर फॉल्ट के लिए अनुशंसित है जहां पारंपरिक एचवी फ्लैशओवर जटिल कोसाइन-ऑसिलेशन वेवफॉर्म उत्पन्न करता है जिसे व्याख्या करना मुश्किल होता है। मल्टी-पल्स फॉल्ट पॉइंट पर आर्क की अवधि बढ़ाता है और 8 वेवफॉर्म सेट को एक साथ कैप्चर करता है, जिससे स्पष्ट शॉर्ट-सर्किट-जैसे इको अनअंबिग्यूअस दूरी माप के लिए मिलता है।
प्रश्न: क्या TDR टेस्टर एचवी जनरेटर से स्वतंत्र रूप से काम कर सकता है?
हाँ। TDR केबल फॉल्ट टेस्टर में 5+ घंटे के स्टैंडअलोन ऑपरेशन के लिए 10.4Ah लिथियम बैटरी अंतर्निहित है। इसे लो-वोल्टेज पल्स टेस्टिंग, केबल लेंथ मेजरमेंट, वेव वेलोसिटी कैलिब्रेशन और इंसुलेशन रेजिस्टेंस टेस्टिंग (मेगरमीटर फ़ंक्शन) के लिए एचवी जनरेटर को चालू किए बिना स्वतंत्र रूप से इस्तेमाल किया जा सकता है।
प्रश्न: मैं अपने केबल के लिए सही वोल्टेज/कैपेसिटर स्तर कैसे चुनूं?
केबल वोल्टेज रेटिंग और फॉल्ट प्रकार के आधार पर चुनें: लो-वोल्टेज केबल और लो-रेजिस्टेंस फॉल्ट के लिए 8kV/64μF जिन्हें उच्च करंट की आवश्यकता होती है; मध्यम-वोल्टेज केबल और सामान्य लीकेज फॉल्ट के लिए 16kV/16μF; 35kV केबल और हाई-रेजिस्टेंस फ्लैशओवर फॉल्ट के लिए 32kV/4μF जिन्हें अधिकतम ब्रेकडाउन वोल्टेज की आवश्यकता होती है। तीन-स्टेज स्विचिंग पावर-ऑन से पहले एक सिंगल रोटरी नॉब के माध्यम से की जाती है।
प्रश्न: वारंटी और बिक्री के बाद समर्थन क्या है?
मानक वारंटी निर्माण दोषों को कवर करते हुए डिलीवरी से 12 महीने है, जिसमें आजीवन तकनीकी सहायता और रखरखाव सेवाएं शामिल हैं। विस्तारित वारंटी योजनाएं उपलब्ध हैं। हम रिमोट डायग्नोस्टिक्स, स्पेयर पार्ट्स सप्लाई, और वैकल्पिक ऑन-साइट कमीशनिंग और ऑपरेटर प्रशिक्षण प्रदान करते हैं। अधिकांश पूछताछों का जवाब 24 घंटे के भीतर मिल जाता है।
प्रश्न: क्या मैं क्लाइंट रिपोर्ट के लिए टेस्ट वेवफॉर्म एक्सपोर्ट कर सकता हूँ?
हाँ। TDR टेस्टर ऑनबोर्ड चीनी-वर्ण नामकरण के साथ वेवफॉर्म स्टोर करता है। यूएसबी कनेक्शन और शामिल पीसी सॉफ़्टवेयर के माध्यम से, आप वेवफॉर्म फ़ाइलें एक्सपोर्ट कर सकते हैं, विस्तृत विश्लेषण कर सकते हैं, रिपोर्ट जनरेट कर सकते हैं, और वेवफॉर्म इमेज प्रिंट कर सकते हैं। यह टेस्टिंग सर्विस प्रोवाइडर्स के लिए विशेष रूप से मूल्यवान है जिन्हें अपने ग्राहकों के लिए परिणाम दस्तावेज करने की आवश्यकता होती है।
कस्टम कॉन्फ़िगरेशन की आवश्यकता है?
XZH TEST एडजस्टेबल वोल्टेज रेंज, विस्तारित कैपेसिटर बैंक, और ध्वनिक-चुंबकीय पिनपॉइंटर और रूट ट्रेसर के साथ एकीकरण के साथ टेलर-मेड केबल फॉल्ट लोकेशन सिस्टम प्रदान करता है। एक व्यक्तिगत कोटेशन के लिए अपनी फील्ड आवश्यकताओं के साथ हमारी इंजीनियरिंग टीम से संपर्क करें।
