डिजिटल ध्वनिक-चुंबकीय केबल फॉल्ट पिनपॉइंटर|XHDD503C+
उत्पाद अवलोकन
XHDD503C+ एक सटीक केबल फॉल्ट पिनपॉइंटर है जो पूर्व-स्थित मोटे माप सीमा के भीतर सटीक फॉल्ट लोकेशन के लिए ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन तकनीक का उपयोग करता है। यह उपकरण फॉल्ट साइट पर इम्पैक्ट डिस्चार्ज द्वारा उत्पन्न ध्वनिक और चुंबकीय समय अंतर को कैप्चर और विश्लेषण करता है, पिनपॉइंट सटीकता प्रदान करने के लिए कंपन पिकअप और विद्युत चुम्बकीय प्रेरण सिद्धांतों को जोड़ता है। 1.5-इंच की हाई-ब्राइटनेस टचस्क्रीन एलसीडी (480x850 रिज़ॉल्यूशन, 350 निट्स) से लैस, XHDD503C+ बाहरी फील्ड संचालन के दौरान सीधी धूप में भी स्पष्ट दृश्यता सुनिश्चित करता है।
विभिन्न वोल्टेज स्तरों, क्रॉस-सेक्शन और डाइइलेक्ट्रिक मीडिया के पावर केबल, कोएक्सियल केबल और लो-वोल्टेज केबल में लो-रेसिस्टेंस, शॉर्ट-सर्किट, ओपन-सर्किट, ब्रोकन-सर्किट, हाई-रेसिस्टेंस लीकेज और फ्लैशओवर फॉल्ट के लिए उपयुक्त। DL/T 849.2-2019 और GB/T 18268.1 मानकों के अनुरूप।
मुख्य विशेषताएं
ध्वनिक-चुंबकीय सिंक्रोनस पोजिशनिंग स्वचालित समय अंतर गणना के साथ
1.5-इंच टचस्क्रीन हाई-ब्राइटनेस एलसीडी (480x850, 350 निट्स) — धूप में पठनीय
ध्वनिक और चुंबकीय दोनों चैनलों के लिए स्वचालित और मैनुअल गेन/ट्रिगर समायोजन
चार चयन योग्य फ़िल्टर मोड: फुल पास, बैंड पास, लो पास और हाई पास
BNR बैकग्राउंड नॉइज़ रिडक्शन और म्यूट नॉइज़ रिडक्शन चुनौतीपूर्ण फील्ड वातावरण के लिए
बेहतर सिग्नल स्पष्टता के लिए फिफ्थ-ऑर्डर सुपरपोजिशन फ़िल्टरिंग
पाथ डेविएशन इंडिकेशन फॉल्ट पॉइंट प्रॉम्प्ट के साथ
अत्यधिक संवेदनशील, शोर-प्रतिरोधी, पूरी तरह से डिजिटल फिक्स्ड-पॉइंट प्रोब
IP65 वाटरप्रूफ रेटिंग के साथ मल्टी-लेयर फिजिकल आइसोलेशन सिग्नल सेंसर
अंतर्निहित हाई-कैपेसिटी लिथियम बैटरी 8 घंटे से अधिक स्टैंडबाय और फास्ट चार्जर के साथ
कॉम्पैक्ट और हल्का डिज़ाइन — मुख्य इकाई 0.82 किग्रा, प्रोब 2.2 किग्रा
तकनीकी विशिष्टताएँ
| पोजिशनिंग विधि |
ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन |
| डिटेक्शन सटीकता |
पोजिशनिंग: ≤ 0.1 मीटर; पाथ: ≤ 0.5 मीटर |
| डिटेक्शन रेंज |
0.00 - 99.99 ms |
| फ़िल्टर मोड |
फुल पास (100Hz-1600Hz), बैंड पास (200Hz-600Hz), लो पास (100Hz-300Hz), हाई पास (160Hz-1600Hz) |
| फ़िल्टरिंग विधि |
फिफ्थ-ऑर्डर सुपरपोजिशन फ़िल्टर |
| चैनल गेन |
8 स्तर (ध्वनि और चुंबकीय); ट्रिगर थ्रेशोल्ड 0-99 स्तर |
| ध्वनि आउटपुट |
16 स्तर गेन (0-112 डीबी), 350Ω प्रतिबाधा |
| डिस्प्ले |
1.5-इंच टचस्क्रीन एलसीडी, 480x850, 350 निट्स |
| वाटरप्रूफ रेटिंग |
IP65 (मल्टी-लेयर फिजिकल आइसोलेशन सेंसर) |
| बिजली की आपूर्ति |
3.7V 3200mAh 18650 बैटरी x4 |
| स्टैंडबाय समय |
> 8 घंटे |
| ऑपरेटिंग तापमान |
-25°C से 65°C; RH ≤ 90% |
पैकिंग सूची
|
उपकरण घटक सूची और आरेख
|
|
नाम
|
मात्रा
|
ग्राफिक्स
|
नाम
|
मात्रा
|
ग्राफिक्स
|
|
केबल फॉल्ट लोकेटर
|
1
|
|
प्रोब
(कनेक्टिंग रॉड, बेस, ग्राउंड पिन , प्रोब कनेक्टर, और डिस्क कनेक्टर )
|
1
|
|
|
7-कोर शील्डेड सिग्नल केबल
|
1
|
|
|
चार्जर
|
1
|
|
|
हेडफ़ोन
|
1
|
|
|
मल्टीफंक्शनल
फ्लॉवर रिंच
|
1
|
|
अक्सर पूछे जाने वाले प्रश्न
Q1: ध्वनिक-चुंबकीय सिंक्रनाइज़ेशन फॉल्ट लोकेशन सटीकता में कैसे सुधार करता है?
ध्वनिक-चुंबकीय विधि एक साथ विद्युत चुम्बकीय संकेत (जो प्रकाश की गति के करीब यात्रा करता है) और ध्वनिक संकेत (जो मिट्टी के माध्यम से ध्वनि की गति से यात्रा करता है) का पता लगाती है। इन दो संकेतों के बीच समय अंतर को मापकर, उपकरण फॉल्ट पॉइंट तक सटीक दूरी की गणना 0.1 मीटर के भीतर सटीकता के साथ करता है, जिससे पारंपरिक केवल-ऑडियो विधियों से अनुमान लगाने की आवश्यकता समाप्त हो जाती है।
Q2: विभिन्न फील्ड स्थितियों के लिए मुझे कौन सा फ़िल्टर मोड चुनना चाहिए?
चार मोड उपलब्ध हैं: फुल पास (100Hz-1600Hz) न्यूनतम हस्तक्षेप के साथ सामान्य उपयोग के लिए; बैंड पास (200Hz-600Hz) संतुलित शोर अस्वीकृति के लिए; लो पास (100Hz-300Hz) नरम मिट्टी या रेतीले इलाके के लिए जहां उच्च आवृत्तियां जल्दी से क्षीण हो जाती हैं; हाई पास (160Hz-1600Hz) कठोर फुटपाथ या कंक्रीट की सतहों के लिए फॉल्ट पॉइंट के करीब जहां निम्न-आवृत्ति पृष्ठभूमि शोर प्रमुख है।
Q3: XHDD503C+ किस प्रकार के केबल फॉल्ट का पता लगा सकता है?
XHDD503C+ पावर केबल, हाई-फ्रीक्वेंसी कोएक्सियल केबल, स्ट्रीट लाइट केबल और विभिन्न सामग्रियों, क्रॉस-सेक्शन और डाइइलेक्ट्रिक मीडिया के दबे हुए तारों में लो-रेसिस्टेंस फॉल्ट, शॉर्ट-सर्किट फॉल्ट, ओपन-सर्किट (ब्रोकन-सर्किट) फॉल्ट, हाई-रेसिस्टेंस लीकेज फॉल्ट और फ्लैशओवर फॉल्ट के लिए उपयुक्त है।
Q4: क्या IP65 रेटिंग गीले और धूल भरे वातावरण के लिए पर्याप्त है?
हाँ। IP65 रेटिंग का मतलब है कि उपकरण पूरी तरह से डस्ट-टाइट है और किसी भी दिशा से कम दबाव वाले पानी के जेट से सुरक्षित है। मल्टी-लेयर फिजिकल आइसोलेशन सेंसर संवेदनशील प्रोब घटकों के लिए अतिरिक्त सुरक्षा प्रदान करते हैं, जिससे XHDD503C+ बारिश, कीचड़, निर्माण धूल और उच्च-आर्द्रता वाले वातावरण में विश्वसनीय हो जाता है।
Q5: निरंतर फील्ड उपयोग के दौरान बैटरी कितने समय तक चलती है?
अंतर्निहित 3.7V 3200mAh 18650 लिथियम बैटरी पैक (4 सेल) 8 घंटे से अधिक निरंतर स्टैंडबाय ऑपरेशन प्रदान करता है। शामिल फास्ट चार्जर के साथ पूर्ण चार्ज में लगभग 4 घंटे लगते हैं। बैटरी को नुकसान पहुंचाए बिना आंशिक रूप से चार्ज होने पर उपकरण का उपयोग किया जा सकता है।
Q6: क्या XHDD503C+ को एक ही तकनीशियन द्वारा संचालित किया जा सकता है?
बिल्कुल। मुख्य इकाई का वजन केवल 0.82 किग्रा और प्रोब का वजन 2.2 किग्रा होने के साथ कुल सिस्टम का वजन 7.5 किग्रा है। कॉम्पैक्ट आयाम और सहज टचस्क्रीन इंटरफ़ेस एक ही ऑपरेटर को अधिकांश फील्ड परिदृश्यों में स्वतंत्र रूप से ले जाने, स्थापित करने और फॉल्ट पिनपॉइंटिंग करने की अनुमति देता है।
Q7: XHDD503C+ किन मानकों का अनुपालन करता है?
XHDD503C+ DL/T 849.2-2019 (पावर उपकरण के लिए विशेष परीक्षकों के लिए सामान्य तकनीकी स्थितियाँ — केबल फॉल्ट पिनपॉइंटर) और GB/T 18268.1 (औद्योगिक स्थलों में उपयोग किए जाने वाले परीक्षण उपकरणों के लिए एंटी-इंटरफेरेंस आवश्यकताएं) की ध्वनिक-चुंबकीय पोजिशनिंग आवश्यकताओं को पूरा करता है।
Q8: उपकरण के साथ कौन से सहायक उपकरण शामिल हैं?

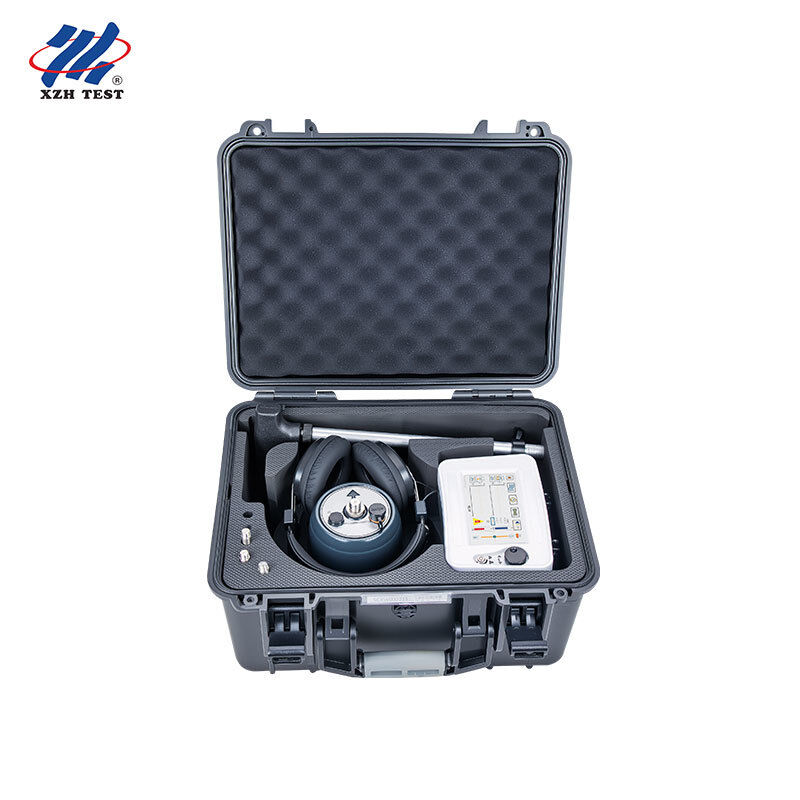

मानक सहायक उपकरणों में मुख्य इकाई, कनेक्टिंग रॉड और ट्राइपॉड बेस के साथ डिजिटल प्रोब, 7-कोर शील्डेड सिग्नल केबल, पेशेवर मॉनिटरिंग हेडफ़ोन, फास्ट चार्जर, असेंबली के लिए मल्टीफंक्शनल रिंच और एक मजबूत कैरिंग केस शामिल हैं। सभी वस्तुएं 428L x 350W x 230H मिमी सुरक्षात्मक केस में पैक की जाती हैं।
Q9: क्या XHDD503C+ किसी हाई-वोल्टेज पल्स जनरेटर के साथ काम कर सकता है?
XHDD503C+ केबल फॉल्ट प्री-लोकेशन के लिए उपयोग किए जाने वाले मानक हाई-वोल्टेज पल्स जनरेटर के साथ संगत है। इसे इष्टतम ध्वनिक-चुंबकीय समय अंतर माप के लिए 3-5 सेकंड के आवधिक डिस्चार्ज चक्र की आवश्यकता होती है। सर्वोत्तम परिणामों के लिए, इसे एक पूर्ण फॉल्ट-फाइंडिंग वर्कफ़्लो के लिए XZH TEST के XHHD523L या XHHG521A प्री-लोकेटर के साथ जोड़ें।
Q10: क्या वारंटी और बिक्री के बाद समर्थन प्रदान किया जाता है?
XZH TEST विनिर्माण दोषों को कवर करने वाली एक मानक उत्पाद वारंटी प्रदान करता है। व्यापक अंग्रेजी उपयोगकर्ता मैनुअल शामिल हैं, और परिचालन मार्गदर्शन के लिए दूरस्थ तकनीकी सहायता उपलब्ध है। थोक आदेशों के लिए ऑन-साइट कमीशनिंग और ऑपरेटर प्रशिक्षण की व्यवस्था की जा सकती है। स्पेयर पार्ट्स और सहायक उपकरण तेजी से प्रेषण के लिए स्टॉक में रखे जाते हैं।
