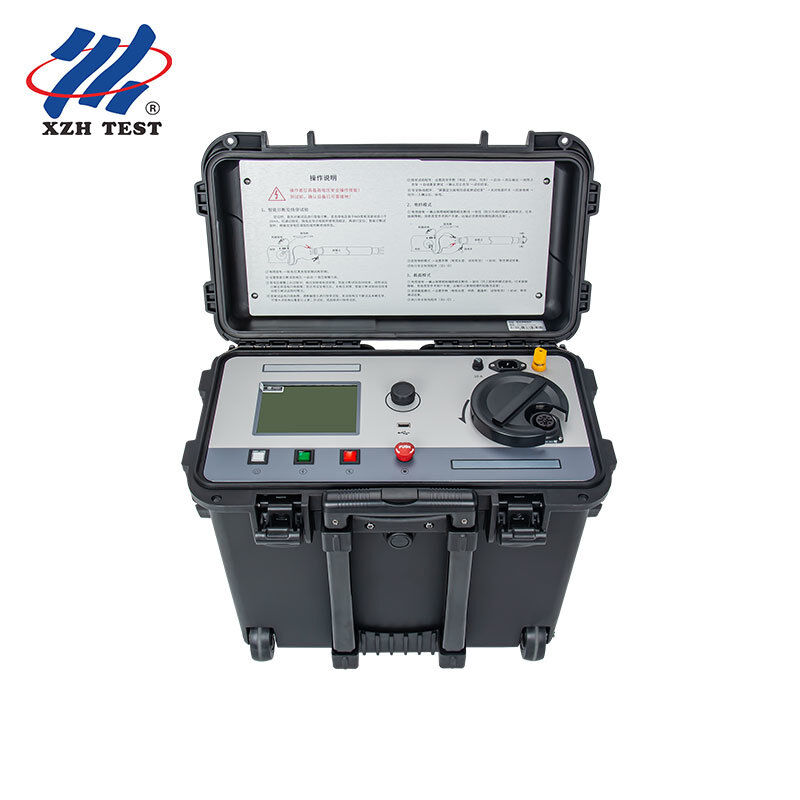

हाई करंट डिजिटल बर्न थ्रू ब्रिज 60kV 600mA केबल फॉल्ट प्री-लोकेटर के लिए बड़े सेक्शन केबल XHSC-60Q

दXHSC-60Qयह एक उच्च-प्रवाह डिजिटल बर्न-थ्रू ब्रिज है जिसे विशेष रूप से बड़े-सेक्शन, लंबी दूरी के उच्च-वोल्टेज पावर केबलों पर उच्च प्रतिरोध से कम प्रतिरोध के दोष रूपांतरण के लिए डिज़ाइन किया गया है। With a burn-mode output of 60kV and a short-circuit current of 600mA — the highest in its class — it reliably breaks down carbonized discharge channels in oil-paper and XLPE insulated cables where lower-current instruments struggle to achieve stable conduction.

उच्च-प्रतिरोध केबल दोषों में विशेष रूप से लंबे, बड़े कंडक्टर केबलों में एक उच्च प्रतिबाधा डिस्चार्ज पथ होता है।केवल 100~200mA शॉर्ट सर्किट के साथ एक बर्न-थ्रू उपकरण को अक्सर गलती चैनल को कार्बोनाइज़ और स्थिर करने के लिए दोहराए गए चक्रों की आवश्यकता होती है, और कुछ मामलों में सटीक पुल माप के लिए पर्याप्त रूप से कम प्रतिरोध प्राप्त करने में विफल रहता है।अस्थिर उच्च प्रतिरोध चाप से स्थिर निम्न प्रतिरोध प्रवाह पथ पर संक्रमण को तेज करना.

एक बार दोष को कंडीशनिंग कर दिया गया है, एकीकृत बुद्धिमान ब्रिज मॉड्यूल अधिग्रहण करता है।यह स्वच्छ सुनिश्चित करने के लिए अब कम प्रतिरोध गलती के माध्यम से पर्याप्त परीक्षण करंट चलाता है, दोहराने योग्य अनुपात माप ∙ निर्दिष्ट ±(0.2%·L+1)m पोजिशनिंग सटीकता प्राप्त करने के लिए महत्वपूर्ण।

• चरण 1 ️ एचवी प्रतिरोध परीक्षणःइन्सुलेशन की स्थिति को सत्यापित करने के लिए बर्न-थ्रू मोड का उपयोग करके सीसी वोल्टेज को धीरे-धीरे बढ़ाते हुए लागू करें और पुष्टि करें कि दोष अभी भी मौजूद है
• चरण 2 ️ बर्न-थ्रूःदोष बिंदु में 60kV/600mA वितरित करें। वोल्टेज और वर्तमान मीटरों की निगरानी करें, क्योंकि दोष कार्बोनाइज़ होता है, वोल्टेज गिरता है और वर्तमान स्थिर हो जाता है, जो कम प्रतिरोध में सफल रूपांतरण का संकेत देता है
• चरण 3 ️ पुल का पूर्व स्थानःस्विच टर्नटेबल चयनकर्ता पुल मोड करने के लिए. चार तारों से संरक्षित माप केबल कनेक्ट करें. पुल, क्रॉस-सेक्शन का चयन करने के लिए 3.5 इंच टीएफटी डिस्प्ले पर घूर्णी एन्कोडर बटन का उपयोग करें,या उपलब्ध केबल डेटा के आधार पर वोल्टेज तुलना विधि
• चरण 4 ️ पता लगानाःदोष पूर्व-स्थित होने के साथ, अंतिम खुदाई की पुष्टि के लिए संकेतित दूरी पर ध्वनिक-चुंबकीय प्वाइंटिंग (अलग उपकरण) को तैनात करें

• 33kV/220kV XLPE ट्रांसमिशन केबलों पर उच्च प्रतिरोध इन्सुलेशन दोष (2,500mm2 तक कंडक्टर अनुप्रस्थ)
• तेल-कागज (पीआईएलसी) केबल के दोष जहां नमी के प्रवेश ने अस्थिर, उच्च प्रतिबाधा निर्वहन पथ बनाए हैं
• लंबी पार-संलग्न एचवी सर्किट पर केबल शीट दोष जो कई शीट विखंडन के एक साथ जलने की आवश्यकता होती है
• नई स्थापित केबलों पर पूर्व-प्रचालन दोष स्थान जहां निर्माण क्षति ने गुप्त उच्च प्रतिरोध दोष पैदा किए हैं

XHSC-60Q में ऑटो रैंकिंग प्रतिबाधा मिलान के साथ दोहरी अधिभार और शॉर्ट सर्किट सुरक्षा शामिल है। एक उच्च-वोल्टेज सक्षम मशरूम बटन आपातकालीन पावर-ऑफ प्रदान करता है।उच्च वोल्टेज समायोजन कुंजी HV स्विच के साथ परस्पर जुड़ा हुआ है ️ बूस्ट वोल्टेज केवल तभी संभव है जब कुंजी शून्य पर वापस आ जाती है और मोड संकेतक पुल या बर्न-थ्रू चयन की पुष्टि करता हैसभी संचालन पृथक घूर्णी एन्कोडर के माध्यम से भूमि क्षमता पर किए जाते हैं,एलसीडी डिस्प्ले और ब्रिज इलेक्ट्रॉनिक्स माप सटीकता के लिए उच्च क्षमता पर तैरते हुए जबकि ऑपरेटर पूरी तरह से अलग रहता है.
