एचवी जीआईएस क्षमता के साथ एक्सएचएससी-60Q एकीकृत डिजिटल बर्न थ्रू ब्रिज 60kV 600mA केबल दोष लोकेटर

दXHSC-60Qयह एक पूरी तरह से एकीकृत डिजिटल बर्न-थ्रू ब्रिज है जो एक एकल पोर्टेबल पुल-रड केस में उच्च वोल्टेज बर्न-थ्रू (60kV, 600mA) और बुद्धिमान ब्रिज गलती पूर्व-स्थान को जोड़ती है। Purpose-built for field service teams who need rapid deployment on complex cable systems — including GIS-terminated and cross-interconnected high-voltage networks — without the logistical burden of separate instruments.

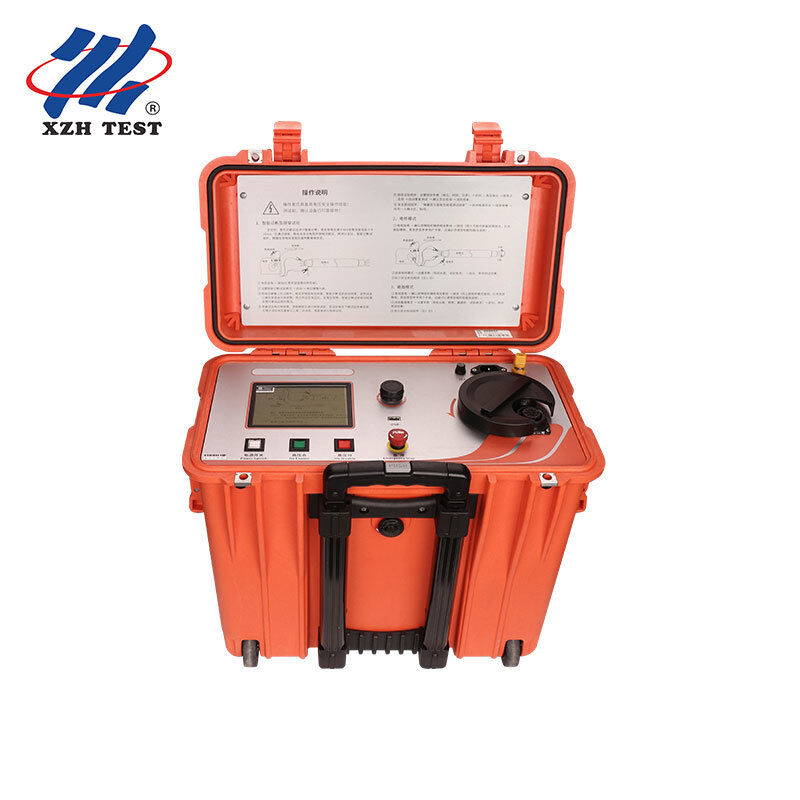

एक्सएचएससी-60क्यू अपने उच्च वोल्टेज स्थिर धारा स्रोत, ब्रिज डिटेक्शन मॉड्यूल और 3.5 इंच के टीएफटी एलसीडी डिस्प्ले को एक मजबूत पुल-रड केस के अंदर रखता है जो फील्ड परिवहन के लिए रेटेड है।पूरी प्रणाली का वजन केवल 29 किलो है, वाहन से परीक्षण बिंदु तक एकल-ऑपरेटर तैनाती की अनुमति देता है। एक टर्नटेबल चयनकर्ता स्विच आसानी से बर्न-थ्रू और ब्रिज मोड के बीच स्विच करता है। कोई केबल पुनः कनेक्शन की आवश्यकता नहीं है।

बुद्धिमान ब्रिज मॉड्यूल तीन पोजिशनिंग एल्गोरिदम का समर्थन करता हैः

• ब्रिज विधिःकम प्रतिरोध दूर अंत शॉर्ट सर्किट के साथ ज्ञात केबल लंबाई और समान क्रॉस-सेक्शन सहायक केबल की आवश्यकता होती है
• क्रॉस सेक्शन विधिःज्ञात क्रॉस-सेक्शन क्षेत्र और सामग्री डेटा का उपयोग करता है जब सहायक केबल की लंबाई भिन्न होती है
• वोल्टेज तुलना विधिःदो वायरिंग कॉन्फ़िगरेशन से प्रतिशत गणना के द्वारा दोष दूरी निर्धारित करता है जब केवल केबल की लंबाई ज्ञात है

सभी विधियां उच्च-संभावित पक्ष एलसीडी के माध्यम से काम करती हैं, जिसमें ग्राउंड-संभावित घूर्णन नियंत्रण होता है, ऑपरेशन के दौरान उच्च-वोल्टेज अनुभाग के साथ कोई भौतिक संपर्क नहीं होता है।

• जीआईएस-समाप्त सर्किटों पर एचवी केबल इन्सुलेशन दोष का पूर्व स्थान जीआईएस स्विचआउट को हटाए बिना
• क्रॉस इंटरकनेक्टेड केबल सिस्टम में इंटरकनेक्शन लिंक को शॉर्टकट किए बिना गुच्छा दोष का स्थान
• बड़े खंड, लंबी दूरी के ट्रांसमिशन और वितरण केबलों पर उच्च प्रतिरोध दोष जलना
• डीसी वोल्टेज सत्यापन परीक्षण का सामना करें
• लघु केबल और निकट अंत दोष स्थान जहां तरंग प्रतिबिंबन विधियों में अंधे क्षेत्र होते हैं

पारंपरिक दो-इंस्ट्रूमेंट सेटअप के विपरीत, एकीकृत डिजाइन क्षेत्र रसद को कम करता है, अलग-अलग इकाइयों के बीच संगतता के मुद्दों को समाप्त करता है,और दोनों ऑपरेटिंग मोड में एक सुसंगत उपयोगकर्ता इंटरफ़ेस प्रदान करता है. चार तारों (केल्विन) के प्रतिरोध माप के साथ आश्रित केबल सीसा प्रतिरोध त्रुटियों को समाप्त करता है, जबकि तांबे के जाल के साथ बुना आश्रय परत विश्वसनीय ग्राउंडिंग के माध्यम से ऑपरेटर की सुरक्षा सुनिश्चित करती है.
