| उत्पत्ति के प्लेस: | शीआन, शानक्सी, चीन |
| ब्रांड नाम: | XZH TEST |
| प्रमाणन: | ISO,CE |
| मॉडल संख्या: | एक्सएचएमआर-5000ए |

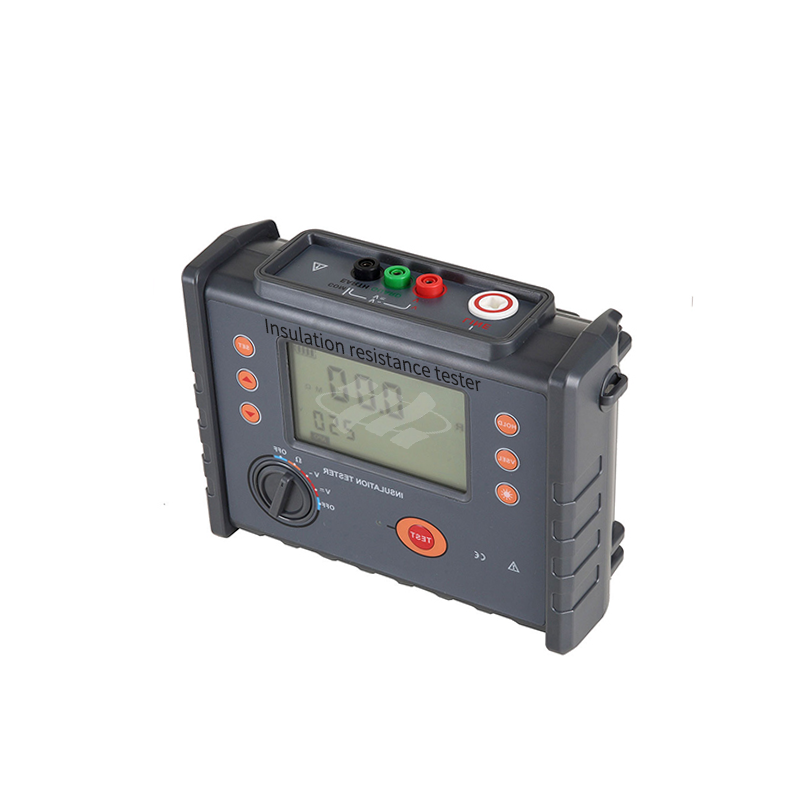

इन्सुलेशन प्रतिरोध परीक्षक (इसे मेगोहॉममीटर, उच्च वोल्टेज इन्सुलेशन प्रतिरोध परीक्षक आदि के नाम से भी जाना जाता है) इन्सुलेशन प्रतिरोध को मापने के लिए प्रयोग किया जाता है।
| माप फ़ंक्शन | माप सीमा | सटीकता | संकल्प |
|---|---|---|---|
| डीसी वोल्टेज | डीसी ०.०.०.१००. | ±1.5% rdg ±3 dgt | 0.1V |
| एसी वोल्टेज | एसी 0.0V 750V | ±1.5% rdg ±3 dgt | 0.1V |
| कार्य | इन्सुलेशन प्रतिरोध परीक्षण, वोल्टेज परीक्षण, डीसी करंट परीक्षण, क्षमता परीक्षण |
|---|---|
| संदर्भ शर्तें | 23°C ± 5°C, < 75% आरएच |
| नामित वोल्टेज | 100V, 250V, 500V, 1000V, 2500V, 5000V |
| इन्सुलेशन प्रतिरोध सीमा | 00.01 MΩ 10 TΩ |
| नामित वोल्टेज | 250V, 500V, 1000V, 2500V, 5000V, 10 kV |
| इन्सुलेशन प्रतिरोध सीमा | 0.01 एमओएच 35 टीओएच रिज़ॉल्यूशन 0.01 एमओएच |
| नामित वोल्टेज | 500V, 1000V, 2500V, 5000V, 10 kV, 15 kV |
| इन्सुलेशन प्रतिरोध सीमा | 0.01 एमओएच 50 टीओएच रिज़ॉल्यूशन 0.01 एमओएच |
| माप वोल्टेज (V) | नामित वोल्टेज × (1 ±10%) |
| डीसी वोल्टेज रेंज | 0 ¥ 1000V. संकल्पः 0.1V |
| एसी वोल्टेज रेंज | 0 ¥ 750V. संकल्पः 0.1V |
| डीसी करंट | 0.1 एनए ∙ 6 एमए |
| क्षमता | 10 एनएफ ∙ 50 माइक्रोन एफ |
| आउटपुट शॉर्ट सर्किट करंट | ≥6 mA @ 15 kV |
| अवशोषण अनुपात (डीएआर) और ध्रुवीकरण सूचकांक (पीआई) माप | समर्थित |
| विद्युत आपूर्ति | 12.6V रिचार्जेबल लिथियम बैटरी |
| बैकलाइट | समर्थित नियंत्रित ग्रे-व्हाइट स्क्रीन बैकलाइट, कमजोर रोशनी वाले वातावरण में उपयोग के लिए उपयुक्त है। |
| प्रदर्शन मोड | ग्रे-व्हाइट स्क्रीन बैकलाइट के साथ 4 अंकों का अति-बड़ा एलसीडी डिस्प्ले। |
इन्सुलेशन प्रतिरोध माप एक वोल्टेज जनरेटर का उपयोग करता है एक वोल्टेज (वी) उत्पन्न करने के लिए, जो परीक्षण के तहत प्रतिरोध के पार लागू किया जाता है। प्रतिरोध के माध्यम से बहने वाली धारा (आई) को मापकर,प्रतिरोध मूल्य (R) सूत्र R = V/I का उपयोग करके गणना की जाती है.
